Investigación numérica basada en CFD sobre la transferencia convectiva de calor en microintercambiadores multicanal usando nanofluidos de MWCNT en agua

Por qué importan los chips más fríos

Desde los smartphones hasta los centros de datos, la electrónica moderna está llena de componentes diminutos que se calientan mucho. Si ese calor no se evacua de forma rápida y homogénea, los procesadores disminuyen su rendimiento, envejecen antes o fallan por completo. Este artículo explora cómo lograr que «mini radiadores» muy compactos —llamados intercambiadores de calor por microcanales— extraigan el calor de los chips de manera mucho más eficiente mediante el rediseño inteligente de los canales internos y usando un refrigerante especial hecho de agua y nanotubos de carbono.

Microcanales como vías inteligentes de calor

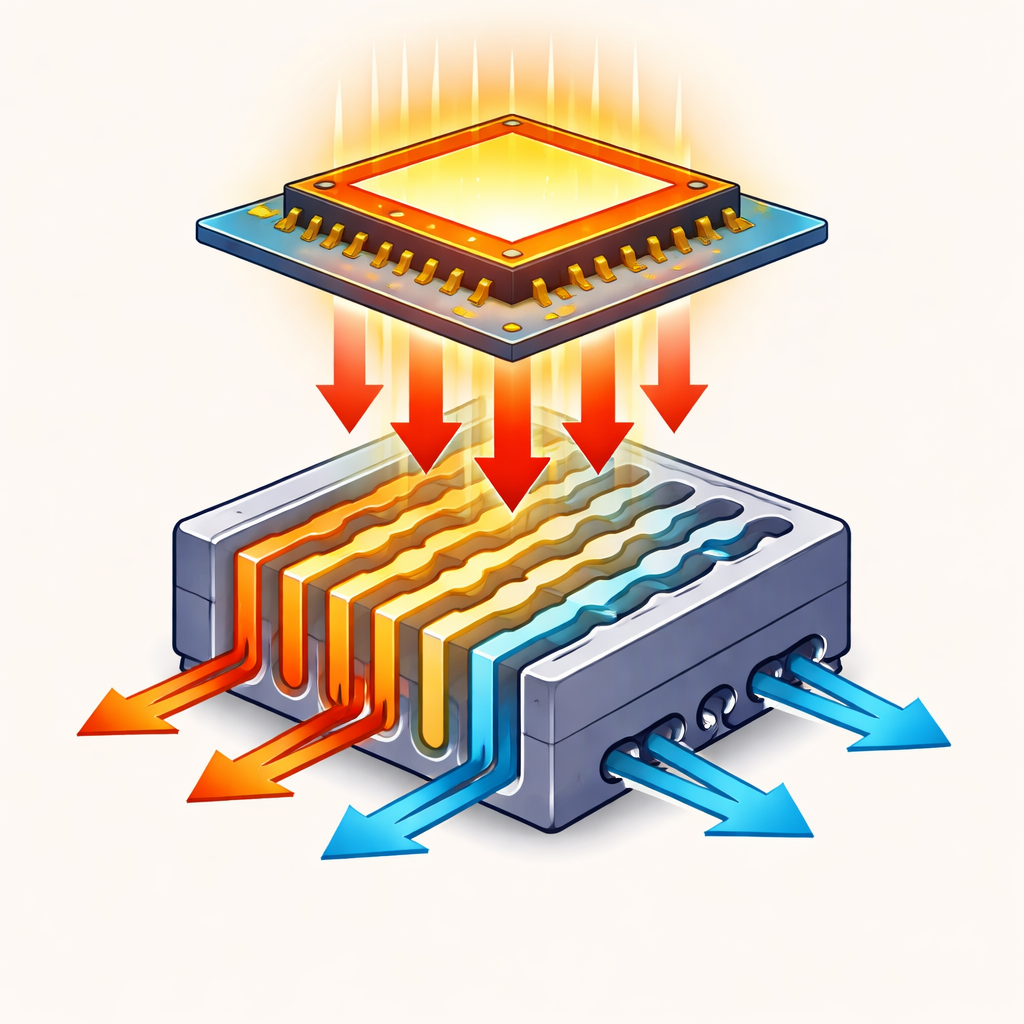

El estudio analiza un bloque de aluminio del tamaño de la palma de la mano grabado con muchos canales finísimos por los que circula un refrigerante líquido. Estos microcanales actúan como una densa red de vías que transportan el calor desde un chip electrónico apoyado en la superficie superior. En lugar de suponer que todos los canales son rectangulares simples, los autores comparan cinco formas —circular, cuadrada, dentada (sierra), en cruz y una ondulada «sierra curvada»— y tres números de canales (5, 8 y 11). Manteniendo constante el área de la sección transversal de cada canal y cambiando solo su contorno, prueban cómo el aumento del perímetro y la perturbación del flujo pueden mejorar la refrigeración sin aumentar el tamaño del dispositivo.

Un giro nuevo: refrigerante mejorado con nano

Más allá de remodelar los canales, el trabajo también mejora el refrigerante. El agua ordinaria se usa como referencia y luego se mezclan pequeñísimas cantidades de nanotubos de carbono de paredes múltiples en el agua para crear un «nanofluido» a concentraciones muy bajas (0,1 y 0,2 por ciento en volumen). Estos nanotubos son extremadamente buenos conductores térmicos y, cuando se dispersan bien, ayudan a trasladar la energía térmica con mayor eficacia a través del líquido. Mediante simulaciones por ordenador basadas en las ecuaciones de flujo de fluidos y transferencia de calor, los autores calculan cómo estos nanofluidos modifican medidas clave de rendimiento, tales como la cantidad de calor evacuada, la temperatura del bloque sólido y la uniformidad térmica.

Qué revelan las simulaciones

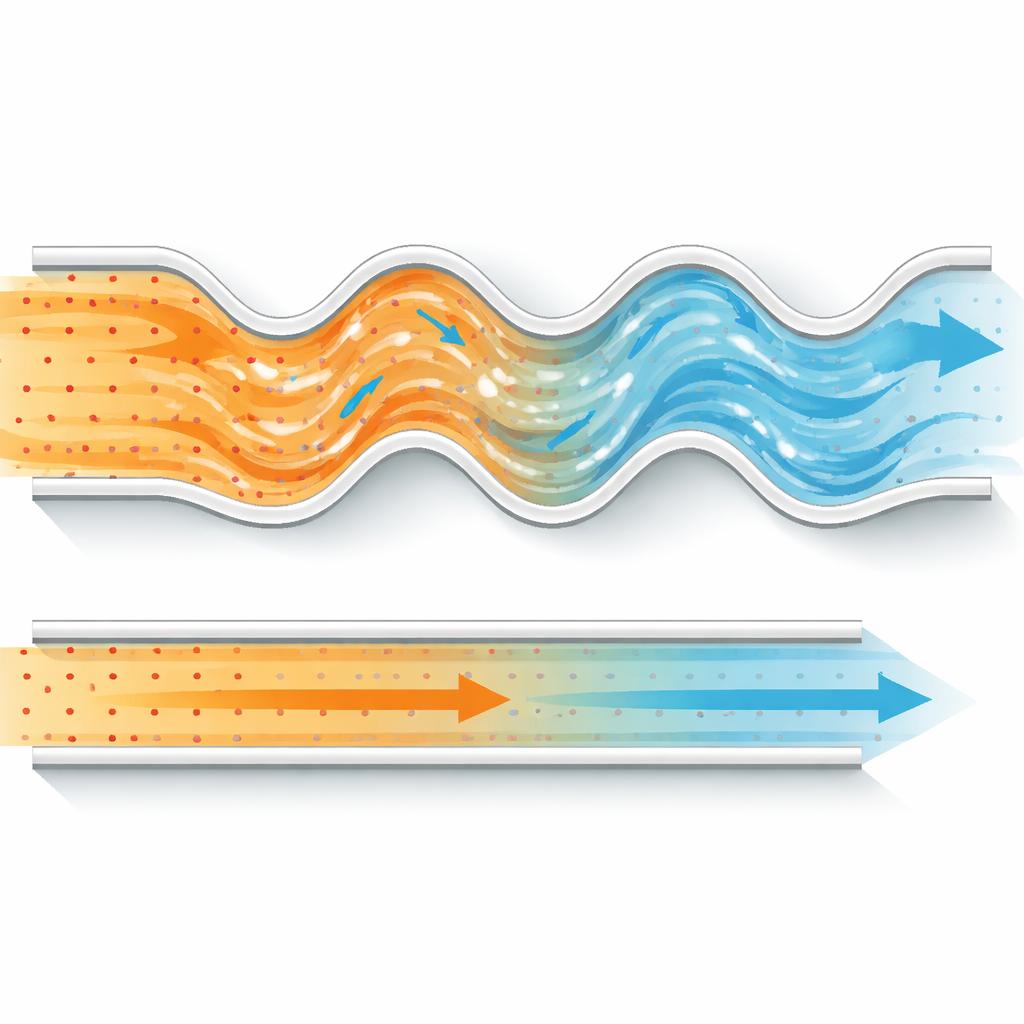

Los experimentos numéricos muestran que la forma del canal es la palanca de diseño individual más poderosa. Las geometrías complejas con mayor perímetro interior —particularmente la configuración de sierra curvada— ofrecen más superficie húmeda y agitan el líquido cerca de las paredes, afinando la capa aislante que suele formarse allí. Como resultado, estos canales reducen las temperaturas máximas de la pared y aumentan tanto la transferencia de calor local como la global en comparación con círculos o cuadrados simples. Aumentar el número de canales de 5 a 8 mejora generalmente la refrigeración al añadir superficie y distribuir mejor el flujo, pero pasar de 8 a 11 aporta ganancias moderadas y corre el riesgo de reducir la velocidad de flujo en cada canal, lo que debilita la convección.

Impulso por los nanofluidos de nanotubos de carbono

Cuando los investigadores cambian del agua pura a agua cargada con nanotubos de carbono, el rendimiento de refrigeración sube de forma notable pese a que el contenido de nanopartículas es mínimo. En los mejores casos, el coeficiente de transferencia convectiva de calor —un indicador de la eficacia con que el calor pasa de las paredes sólidas al líquido— se multiplica por más de cuatro frente al caso de canales cuadrados llenos de agua de referencia. El nanofluido al 0,2 por ciento funciona mejor que el al 0,1 por ciento, reduciendo las temperaturas pico de las paredes varios grados y aumentando las medidas de transferencia de calor tanto a nivel del sistema como localmente. Sin embargo, el estudio también señala que simplemente aumentar el número de canales no siempre ayuda; al multiplicarse los canales, el caudal por canal disminuye y el nanofluido, algo más viscoso, puede encontrar mayor resistencia, atenuando las ganancias.

Encontrar los mandos de diseño que más importan

Para cuantificar qué decisiones importan más en el diseño real, los autores aplican un método estadístico llamado ANOVA a los resultados de las simulaciones. Este análisis muestra que la geometría del canal explica aproximadamente el 70 por ciento de la mejora en la eficacia de evacuación del calor, mientras que el número de canales aporta una fracción menor pero sustancial, y la interacción entre ambos factores es reducida. En resumen, esculpir cuidadosamente la sección transversal del canal da a los diseñadores mucha más ventaja que simplemente añadir más canales o ajustar modestamente las propiedades del refrigerante.

Lo que significa para los dispositivos futuros

En términos prácticos, el artículo demuestra que se puede mantener los chips potentes más fríos y con temperaturas más uniformes trazando caminos más inteligentes para el refrigerante y mejorando ligeramente ese refrigerante con nanopartículas que favorecen la conducción térmica. Un patrón de canales ondulado con dientes curvados combinado con una mezcla acuosa de nanotubos de carbono en baja dosis ofrece una extracción de calor mucho mayor que un canal cuadrado simple con agua corriente, sin requerir un disipador más grande. Esto señala la vía hacia módulos de refrigeración más delgados y fiables para electrónica, vehículos eléctricos y otros sistemas compactos donde cada grado y cada milímetro cuentan.

Cita: Anjaneya, G., Sunil, S., Hanamantraygouda, M.B. et al. CFD-based numerical investigation of convective heat transfer in multi-channel micro-exchangers using MWCNT–water nanofluid. Sci Rep 16, 11055 (2026). https://doi.org/10.1038/s41598-026-41225-8

Palabras clave: refrigeración por microcanales, nanofluido refrigerante, gestión térmica de la electrónica, nanotubos de carbono, diseño de intercambiadores de calor
