Diseño de antena MIMO inspirado en metamateriales con ranuras cuadradas en THz optimizado con aprendizaje automático para redes TWPAN y sistemas de comunicación de próxima generación

Enlaces más rápidos para dispositivos cotidianos

Transmitir vídeo de ultra alta definición a tus gafas, sincronizar datos al instante entre dispositivos ponibles o conectar docenas de aparatos en tu mesa sin cables dependen de pequeñas antenas ocultas dentro de la electrónica. Este artículo explora un nuevo tipo de antena miniaturizada diseñada para operar en frecuencias de terahercios —muy por encima del Wi‑Fi y 5G actuales— con el objetivo de impulsar redes inalámbricas de corto alcance de próxima generación con tasas de datos enormes, baja latencia y hardware compacto.

Por qué necesitamos nuevas antenas diminutas

A medida que la tecnología inalámbrica avanza hacia velocidades cada vez mayores, trasladarse a la banda de terahercios abre una vasta “propiedad” en el espectro radioeléctrico. Pero los diseños de antena convencionales tienen dificultades allí: deben ser extremadamente pequeñas y, aun así, ofrecer señales fuertes y bien enfocadas en un amplio rango de frecuencias. Los autores se centran en futuras Redes Personales Inalámbricas en Terahercios (TWPAN), donde teléfonos, sensores, auriculares y otros dispositivos cercanos se comunican a corta distancia. Para que tales redes sean prácticas, las antenas deben empaquetar alto rendimiento en huellas microscópicas, evitar interferencias mutuas cuando se usan varias juntas y mantenerse eficientes a lo largo de decenas de terahercios de ancho de banda.

Moldear el metal para domar las ondas teraherzio

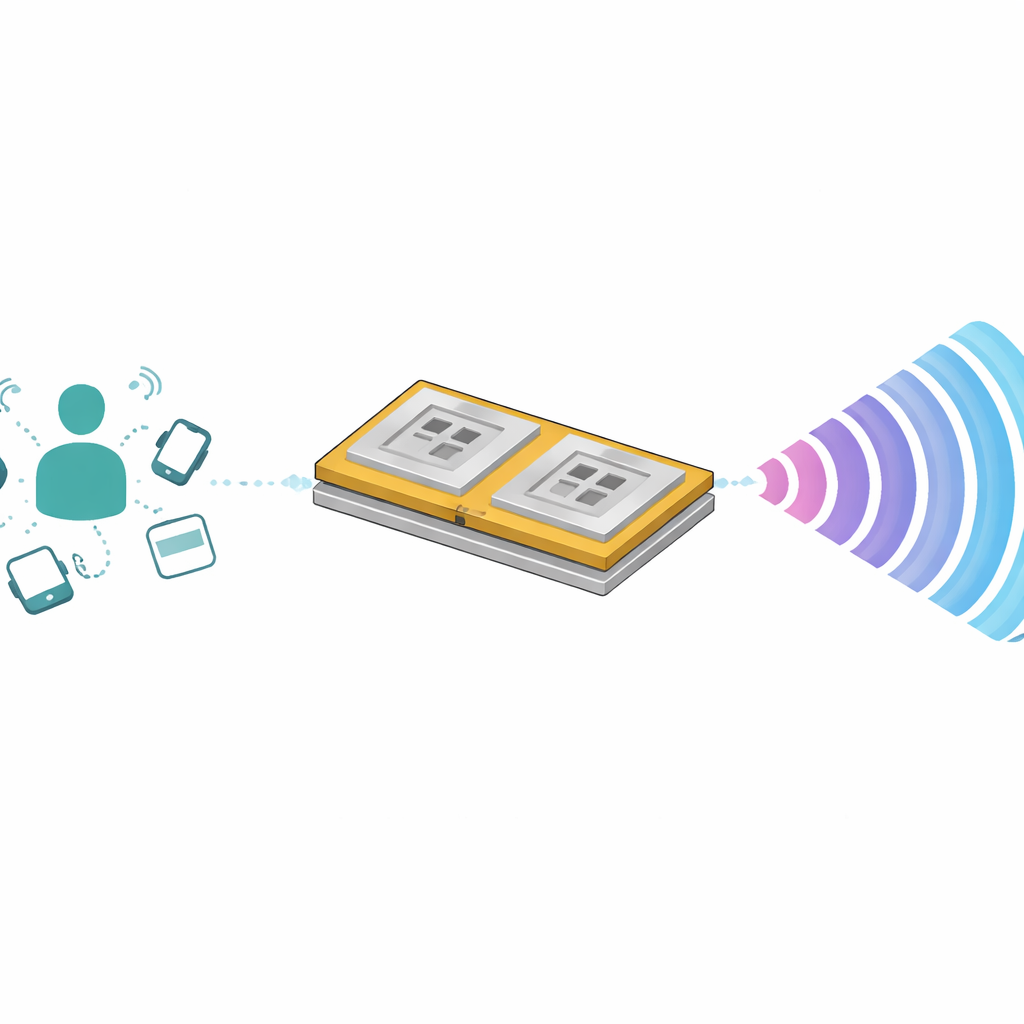

El equipo propone una antena “inspirada en metamateriales”: en lugar de un parche metálico simple, la superficie radiadora se talla con cuatro ranuras cuadradas, formando un patrón que guía las ondas electromagnéticas de formas inusuales. Dos de estos parches con patrón se colocan uno al lado del otro sobre una fina capa plástica flexible (polimida), encima de un plano de tierra metálico parcialmente recortado. Esta disposición cabe en un área de solo unos 110 por 55 micrómetros —muy inferior al tamaño de un grano de arena— y, sin embargo, se comporta como un medio cuidadosamente diseñado que puede confinar y lanzar ondas teraherzio con eficiencia. Las cuatro ranuras crean múltiples vías de corriente, permitiendo que varios modos resonantes se solapen y produzcan una banda de operación ultra‑ancha mientras mantienen la radiación principalmente dirigida fuera del dispositivo.

Dos antenas que trabajan juntas, no en su contra

Los dispositivos modernos suelen usar múltiples antenas en paralelo, una estrategia conocida como MIMO, para mejorar la fiabilidad y el caudal de datos. Cuando estas antenas están muy próximas pueden “comunicarse” entre sí de forma no deseada, degradando el rendimiento. El diseño propuesto está optimizado para minimizar ese acoplamiento indeseado. Las simulaciones muestran que los dos elementos permanecen fuertemente aislados en un enorme rango de frecuencias desde aproximadamente 10 hasta 70 terahercios. En términos de ingeniería, la señal que se filtra de un puerto al otro es decenas de miles de veces más débil que la señal prevista. Al mismo tiempo, la estructura mantiene una ganancia máxima de alrededor de 7,6 dBi, lo que significa que concentra la energía en direcciones útiles en lugar de dispersarla por igual en todas direcciones.

Dejar que el aprendizaje automático afine los detalles

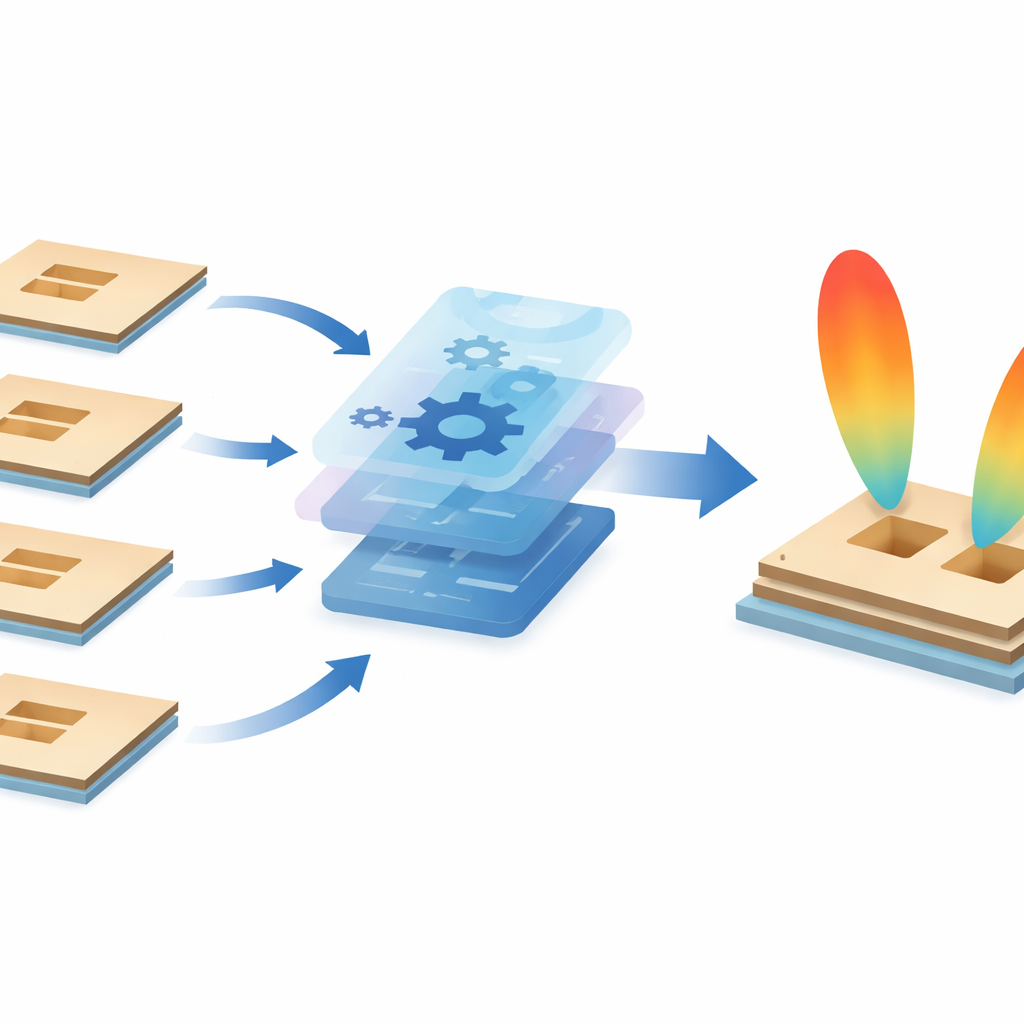

Dado que la antena es tan pequeña, cambios diminutos en las dimensiones —como la longitud del parche, el ancho total, el espesor del sustrato o el ancho del plano de tierra— pueden desplazar la banda de operación o debilitar el aislamiento. Explorar todas las combinaciones posibles por prueba y error sería extremadamente lento. Los autores, en su lugar, entrenan un modelo simple de aprendizaje automático (regresión lineal) con datos de simulación. Este modelo aprende cómo las modificaciones geométricas afectan a figuras de mérito clave como la reflexión de señal, la ganancia y el acoplamiento mutuo. Luego orienta a los diseñadores hacia regiones prometedoras del espacio de diseño donde el rendimiento es alto y más tolerante a variaciones de fabricación. Para varios parámetros clave, las predicciones del modelo siguen de cerca los resultados simulados, permitiendo una optimización eficiente sin cómputo exhaustivo.

Lo que prometen los resultados para dispositivos futuros

Una vez optimizado, el par de antenas con ranuras cuadradas ofrece un ancho de banda ultra‑amplio de aproximadamente 54 terahercios, ganancia sólida y métricas excelentes para operación multi‑antena, incluyendo correlación de canal muy baja y pérdida mínima de capacidad de datos. Aunque el trabajo se basa actualmente en simulaciones y no en hardware fabricado, muestra que combinar patrones tipo metamaterial con ajuste guiado por datos puede desbloquear diseños potentes en frecuencias de terahercios. Para los no especialistas, la conclusión es que antenas lo suficientemente pequeñas como para caber cómodamente dentro de futuros wearables y sensores diminutos podrían aún ofrecer velocidades de datos comparables a fibra en distancias cortas, formando la columna vertebral de redes personales de alta velocidad en hogares, oficinas y dispositivos inteligentes.

Cita: Alsharari, M., Sharma, Y., Armghan, A. et al. Square-slotted THz metamaterial-inspired MIMO antenna design optimized with machine learning for TWPAN networks and next-generation communication systems. Sci Rep 16, 11921 (2026). https://doi.org/10.1038/s41598-026-41207-w

Palabras clave: inalámbrico en terahercios, antena de metamaterial, MIMO, diseño con aprendizaje automático, redes de área personal
