Una antena de ranura de banda ancha para la cosecha de energía RF

Energía desde el aire

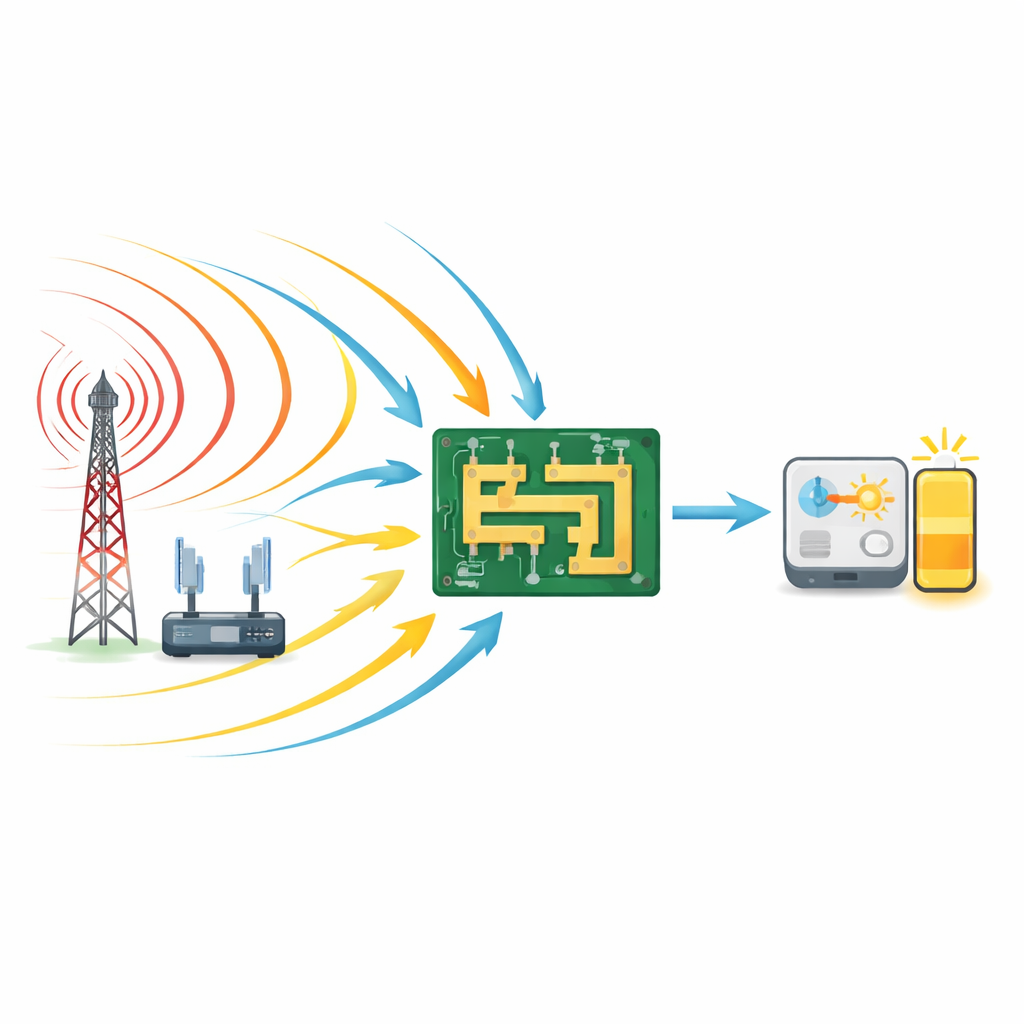

Nuestras casas, oficinas y calles están llenas de ondas de radio invisibles procedentes de teléfonos móviles, routers Wi‑Fi y emisoras. Este artículo explora una forma de aprovechar ese mar de señales siempre presente y convertir una pequeña fracción en electricidad útil. Al remodelar cuidadosamente un pequeño patrón metálico sobre una placa de circuito, los autores crean una antena capaz de absorber energía de muchas bandas inalámbricas cotidianas a la vez y suministrarla a dispositivos de muy baja potencia como sensores del Internet de las Cosas (IoT), lo que podría reducir nuestra dependencia de pilas desechables.

Atrapar muchas señales a la vez

El trabajo parte de una idea simple: si las ondas de radio están por todas partes, ¿por qué no reciclarlas como una corriente de energía? El reto es que esas ondas proceden de muchos servicios distintos —redes celulares, emisiones de televisión y enlaces de datos inalámbricos— repartidos en un amplio tramo de frecuencias. Una antena convencional está sintonizada a una banda relativamente estrecha, por lo que pasa por alto gran parte de lo disponible. Los investigadores se propusieron así diseñar una antena compacta de “banda ancha” que pueda responder a una gran porción de ese espectro, especialmente la región congestionada entre aproximadamente 0,8 y 1,9 gigahercios que incluye servicios de comunicación populares usados en interiores y exteriores.

Un patrón ingenioso en un espacio pequeño

En el centro del diseño hay una forma plana de cobre grabada en una placa de circuito de fibra de vidrio común. En lugar de una barra o parche simple, el equipo talla una gran abertura rectangular y la rellena con un patrón dispuesto con cuidado: una T invertida en el centro y dos formas en E en espejo a cada lado. Estos brazos y ramificaciones adicionales actúan como vías extra para las corrientes eléctricas inducidas por las ondas entrantes. Al ajustar sus longitudes y posiciones, los autores provocan que varias resonancias naturales se solapen, de modo que la estructura responde con fuerza en un amplio rango de frecuencias mientras sigue ocupando una superficie menor que la longitud de onda de la frecuencia más baja que utiliza.

Sintonización y prueba del diseño

Para entender cómo contribuye cada pieza del patrón, los investigadores simulan una serie de diseños intermedios, empezando por una alimentación en forma de T simple y añadiendo gradualmente las formas en E laterales y la T invertida central. Luego varían dimensiones clave en modelos por ordenador para ver cómo se desplaza el rango de operación. Esta sintonización paso a paso muestra que alargar la ranura principal baja la frecuencia útil más baja, mientras que ajustar el vástago vertical de la T invertida y las ramas de las formas en E ayuda a fusionar las resonancias de mayor frecuencia en una banda suave y continua. Una vez que se decantan por dimensiones óptimas, fabrican un prototipo y miden su rendimiento en una cámara anecoica diseñada para emular el espacio libre. Los resultados medidos se ajustan estrechamente a las simulaciones: la antena mantiene buena operación desde aproximadamente 0,84 hasta 1,89 gigahercios, con ganancia respetable y eficiencia de radiación por encima del 80 por ciento.

De las ondas de radio a la energía utilizable

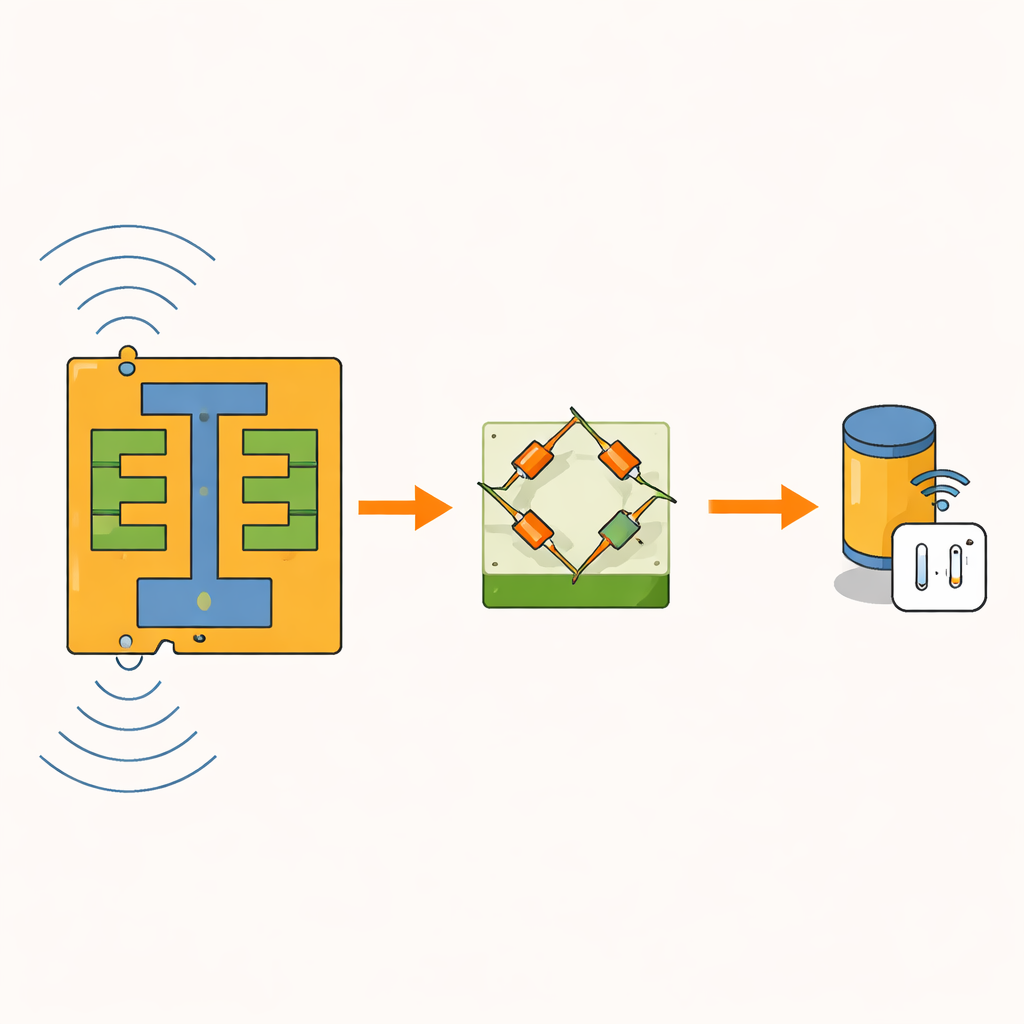

Una antena por sí sola solo recoge energía; debe emparejarse con circuitería que convierta la señal de radio oscilante en corriente continua estable. El equipo conecta su antena de banda ancha a un rectificador especializado construido con diodos rápidos y componentes de adaptación, formando lo que los ingenieros llaman una “rectenna”. En pruebas reales al aire libre, orientan este conjunto hacia fuentes cotidianas como estaciones base cercanas y miden tanto el espectro radioeléctrico como la tensión resultante. Incluso en condiciones ambientales ordinarias, el sistema combinado produce alrededor de 0,44 voltios sin polarización externa, y mediciones controladas en laboratorio muestran que, para potencias de entrada modestas similares a las que suministran emisores distantes, el rectificador puede convertir casi cuatro quintas partes de la potencia RF capturada en CC. La antena también mantiene una polarización limpia y patrones de radiación consistentes a lo largo de su banda, lo que le ayuda a recolectar energía de forma fiable desde distintas direcciones.

Hacia redes de sensores con menos baterías

En resumen, el artículo demuestra que un patrón metálico cuidadosamente esculpido sobre una placa de circuito estándar puede equilibrar necesidades en competencia: es pequeño, cubre un amplio rango de frecuencias y convierte ondas de radio dispersas en electricidad de modo eficiente cuando se combina con un rectificador adecuado. Aunque la energía cosechada es modesta, se adapta bien a nodos de sensores IoT de ultra‑bajo consumo que se activan periódicamente para enviar datos. Al reducir el uso de baterías o permitir que algunos dispositivos funcionen sin ellas, tales antenas de cosecha de energía de banda ancha podrían ayudar a que las redes de sensores futuras sean más sostenibles y más fáciles de desplegar en lugares de difícil acceso.

Cita: Yau, U., Tiang, J.J., Muhammad, S. et al. A wideband slot antenna for RF energy harvesting. Sci Rep 16, 10448 (2026). https://doi.org/10.1038/s41598-026-41191-1

Palabras clave: cosecha de energía RF, antena de banda ancha, antena de ranura, sensores IoT, rectenna
