Optimización de HEMT MIS-GaN en modo de mejora con canal dual para un proceso sencillo mediante simulación TCAD

Por qué importan los interruptores de potencia más inteligentes

Los dispositivos modernos, los coches eléctricos y los cargadores rápidos dependen de interruptores electrónicos que conectan y desconectan la energía millones de veces por segundo. Los dispositivos de nitruro de galio (GaN) aparecen como la próxima generación de estos interruptores porque soportan altas tensiones y funcionan con gran eficiencia. Sin embargo, muchos interruptores GaN están naturalmente “encendidos” a menos que una tensión de control los apague, lo que complica los circuitos y puede ser inseguro. Este artículo explora un nuevo diseño de transistor GaN que permanece apagado por defecto a la vez que mantiene un proceso de fabricación relativamente simple.

Dos capas en lugar de una

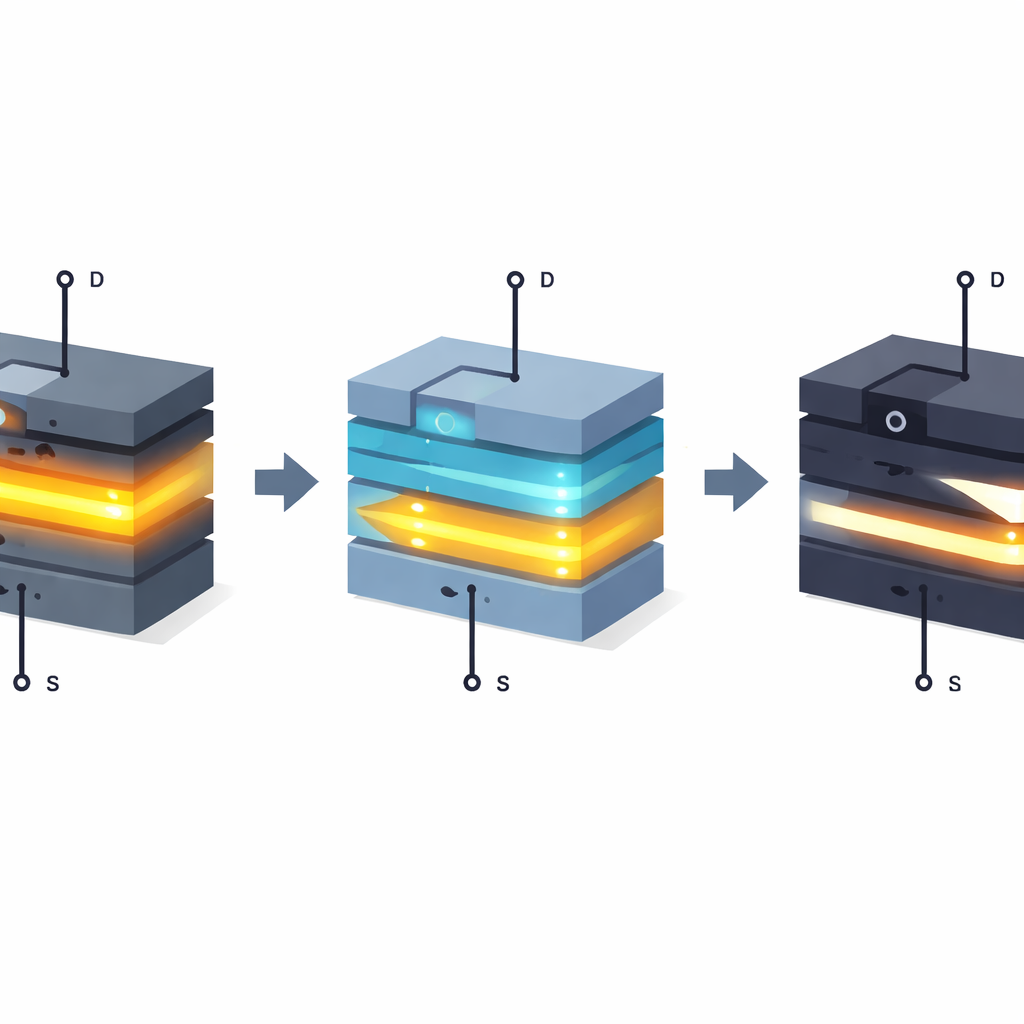

Los investigadores se centran en un tipo de dispositivo GaN llamado transistor de alta movilidad electrónica, o HEMT, que normalmente utiliza una única capa ultrafina por la que los electrones se desplazan muy rápidamente. En la versión convencional, esa capa forma un camino altamente conductor en cuanto se fabrica el dispositivo, por lo que el transistor está en un estado “encendido” por defecto. El equipo propone añadir una segunda capa conductora enterrada debajo de la habitual, creando una estructura de “canal dual”. Crucialmente, solo la capa superior se utiliza para transportar corriente entre fuente y drenador; la capa inferior se mantiene deliberadamente fuera de la trayectoria principal de corriente y se usa en su lugar como un elemento de control interno.

Cómo la capa oculta inclina el equilibrio

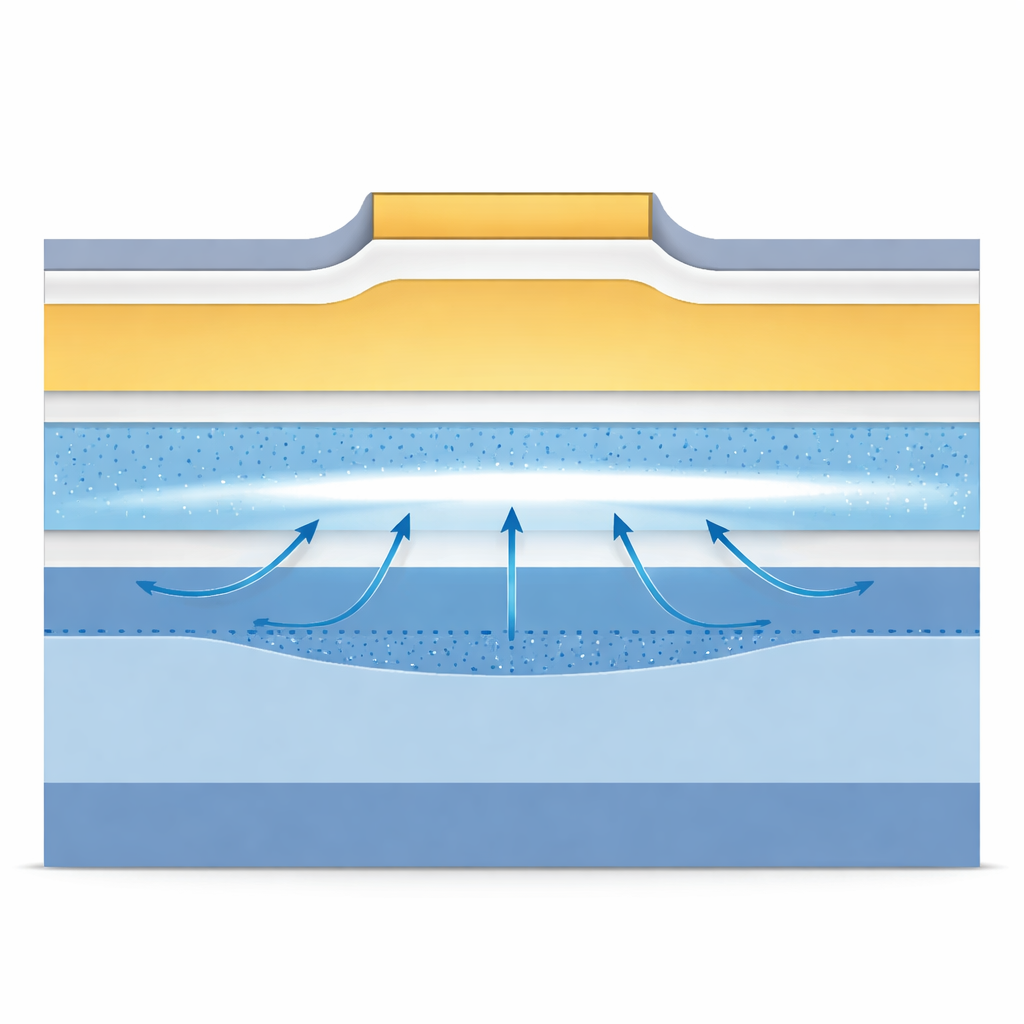

Mediante simulaciones por ordenador detalladas calibradas con un dispositivo de capa única real, los autores muestran cómo la capa enterrada actúa como una fuente de voltaje negativo incorporada. Debido a que está llena de electrones, esta capa inferior se comporta como si sostuviera una carga negativa permanente debajo del canal activo. Esa carga negativa eleva sutilmente el paisaje energético de la capa superior, dificultando que los electrones se acumulen allí. Como resultado, el transistor deja de conducir con tensión de puerta cero: ahora se requiere una tensión de control positiva para atraer electrones de nuevo a la capa superior y crear un camino continuo para la corriente. Este cambio de comportamiento convierte un interruptor normalmente encendido en uno normalmente apagado.

Equilibrar seguridad y rendimiento

El estudio compara el nuevo dispositivo de canal dual con una versión tradicional de canal único que fue realmente fabricada y medida. En términos cotidianos, los resultados muestran un compromiso: el nuevo diseño eleva el punto de “encendido” del dispositivo en aproximadamente 1,7 voltios, consiguiendo que sea normalmente apagado, pero también empeora ligeramente la facilidad con que la corriente puede fluir cuando está encendido. Esto se debe a que los ajustes que ayudan a empujar el dispositivo hacia el estado apagado—como adelgazar una de las capas clave y reducir su contenido de aluminio—también disminuyen el número de electrones disponibles en la trayectoria principal. Las simulaciones revelan además que la estructura de canal dual reduce modestamente la tensión a la que el dispositivo se rompe bajo estrés, debido a cómo se acumulan cargas entre los dos canales.

Ajustar las capas como si fueran mandos

Una de las fortalezas del diseño propuesto es que ofrece varios “mandos” que los ingenieros pueden girar para afinar el comportamiento. Al ajustar el espesor y la composición de las dos capas de barrera que forman los canales, el equipo muestra que pueden mover la tensión de encendido de manera controlada, a costa de cierta capacidad de corriente. También demuestran que hacer más delgada la capa aislante bajo la puerta permite que la compuerta cierre el canal con más eficacia, elevando la tensión de encendido hasta aproximadamente 1,3 voltios mientras se mantiene una operación estable normalmente apagada. Esta capacidad de ajuste sugiere que la estructura podría adaptarse a distintas aplicaciones de potencia con márgenes de seguridad y objetivos de eficiencia variados.

Qué significa esto para la electrónica futura

Para los no especialistas, la conclusión clave es que los autores han ideado una forma ingeniosa de ocultar una especie de “freno” incorporado dentro de un transistor GaN, usando un canal enterrado adicional que nunca está pensado para transportar la corriente principal. Este freno interno desplaza el dispositivo de un estado por defecto encendido a uno por defecto apagado sin depender de pasos de proceso complejos y delicados que son difíciles de controlar en producción masiva. Aunque el nuevo diseño sacrifica algo de rendimiento bruto y resistencia a la ruptura en comparación con los mejores dispositivos convencionales, ofrece una vía más sencilla hacia interruptores GaN normalmente apagados y más seguros. Esa combinación de seguridad, simplicidad y ajustabilidad podría hacerlo atractivo para futuros convertidores de alta eficiencia y otros sistemas electrónicos exigentes.

Cita: Lee, K.H., Yang, Y., Heo, J. et al. Optimization of enhancement-mode MIS-GaN HEMT with dual channel for simple process using TCAD simulation. Sci Rep 16, 11068 (2026). https://doi.org/10.1038/s41598-026-41105-1

Palabras clave: transistor de potencia de nitruro de galio, HEMT GaN normalmente apagado, dispositivo de canal dual, interruptores para electrónica de potencia, simulación de dispositivos TCAD
