Guiado y absorción de energía interna en antenas Vivaldi mediante múltiples ranuras, divisores de banda completa, metamateriales y resistencias distribuidas

Por qué importa dominar la energía en las antenas

Los dispositivos inalámbricos —desde estaciones base 5G hasta radares de imagen— dependen de antenas capaces de transmitir y recibir señales focalizadas en un amplio rango de frecuencias sin desperdiciar energía valiosa. Sin embargo, en muchas antenas planas avanzadas, una cantidad sorprendente de la energía inyectada en la estructura no se convierte en radiación útil. En su lugar, se desplaza dentro como energía electromagnética residual, degradando silenciosamente el rendimiento. Este trabajo muestra cómo rediseñar un tipo de antena popular para que más energía vaya exactamente donde la queremos y menos se pierda o refleje, resultando en haces inalámbricos más potentes, limpios y eficientes.

Configurando una placa de antena más inteligente

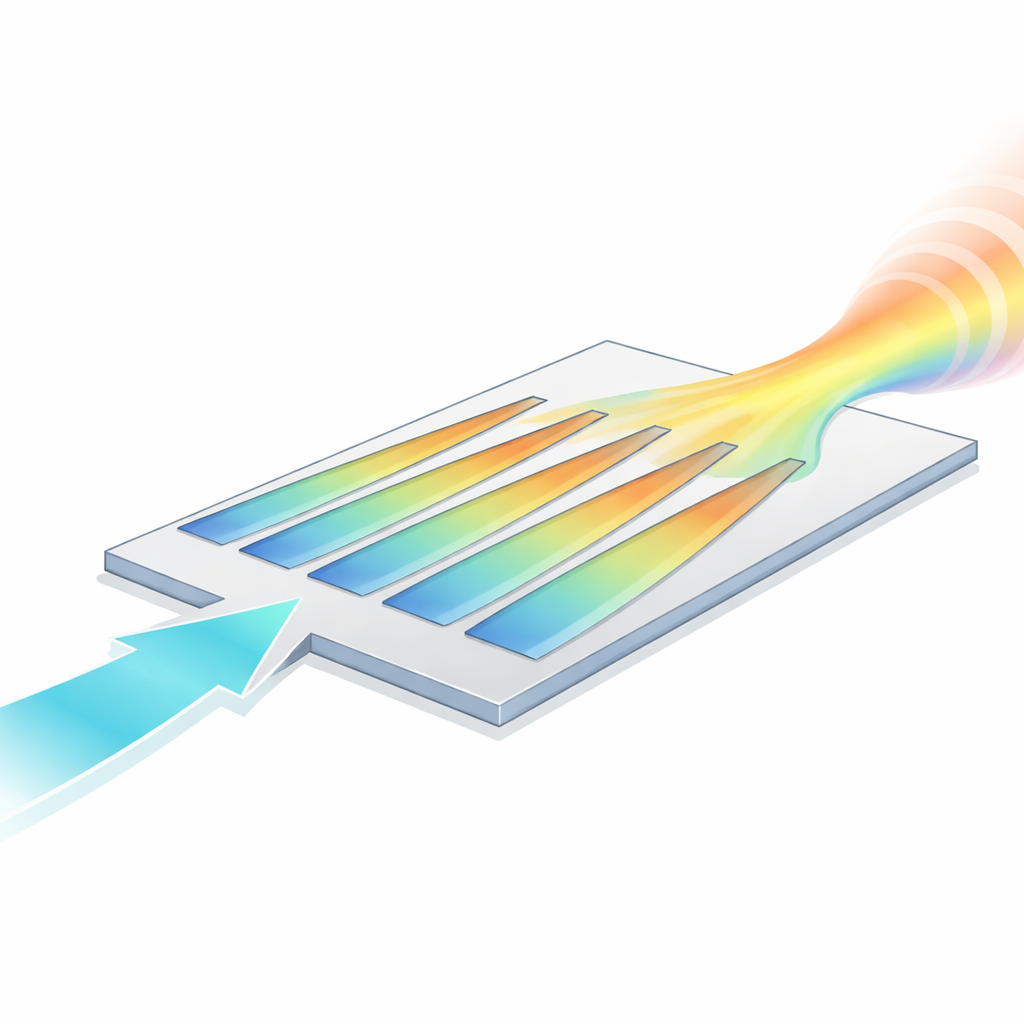

El estudio se centra en una antena de onda viajera conocida como antena Vivaldi, atractiva porque puede operar en una banda de frecuencias muy amplia y construirse como una placa plana. Los autores analizan primero un diseño básico con dos ranuras cónicas y luego lo extienden a una versión de cuatro ranuras. Disponer múltiples ranuras incrementa la apertura eficaz por la que la antena radia, de forma análoga a ensanchar el reflector de una linterna para producir un haz más estrecho. Duplicar el número de ranuras aproximadamente duplica la densidad de potencia en la dirección principal, aumentando la ganancia en unos 3 decibelios. No obstante, las mediciones también revelan fuertes ondulaciones en la ganancia a lo largo de la frecuencia: en algunas frecuencias la antena radia muy bien, mientras que en otras las interacciones destructivas dentro de la estructura reducen el rendimiento.

Viendo la energía oculta dentro de la antena

Para entender estas ondulaciones, el equipo recurre a mapas detallados del campo cercano —la actividad electromagnética muy próxima a las formas metálicas. Al seguir cómo se desplazan en el tiempo los cúmulos de energía por la estructura, distinguen entre flujos útiles que van directamente hacia la apertura y flujos indeseados que hacen desvíos, rebotan de vuelta hacia los puertos de alimentación o llegan con retraso. A estas últimas contribuciones las denominan energía residual. Aunque esta energía residual es invisible en mediciones convencionales de campo lejano, aparece claramente en los mapas de campo cercano como regiones brillantes a lo largo de ciertos bordes y huecos. Estas ondas tardías o mal dirigidas interfieren con la radiación principal, provocando las ondulaciones de ganancia observadas y reflexiones adicionales.

Guiando ondas con materiales diseñados

Una vez identificadas las trayectorias dominantes, los autores remodelan el movimiento de la energía añadiendo pequeñas inclusiones metálicas patroneadas —un “metamaterial” diseñado— dentro de cada ranura cónica. Estos diminutos elementos repetidos ralentizan más las ondas en el centro de cada ranura que cerca de los bordes, ayudando a que el frente de onda se aplane al alcanzar la apertura. Un frente de onda más plano hace que las contribuciones de diferentes partes de la apertura lleguen en fase y se refuercen entre sí, incrementando la directividad. Simulaciones y mediciones muestran que este tratamiento con metamaterial eleva la ganancia de la antena en alrededor de 1 decibel en una banda amplia y reduce ligeramente las reflexiones, lo que indica que más potencia de entrada se convierte en radiación hacia adelante.

Absorbiendo la energía sobrante

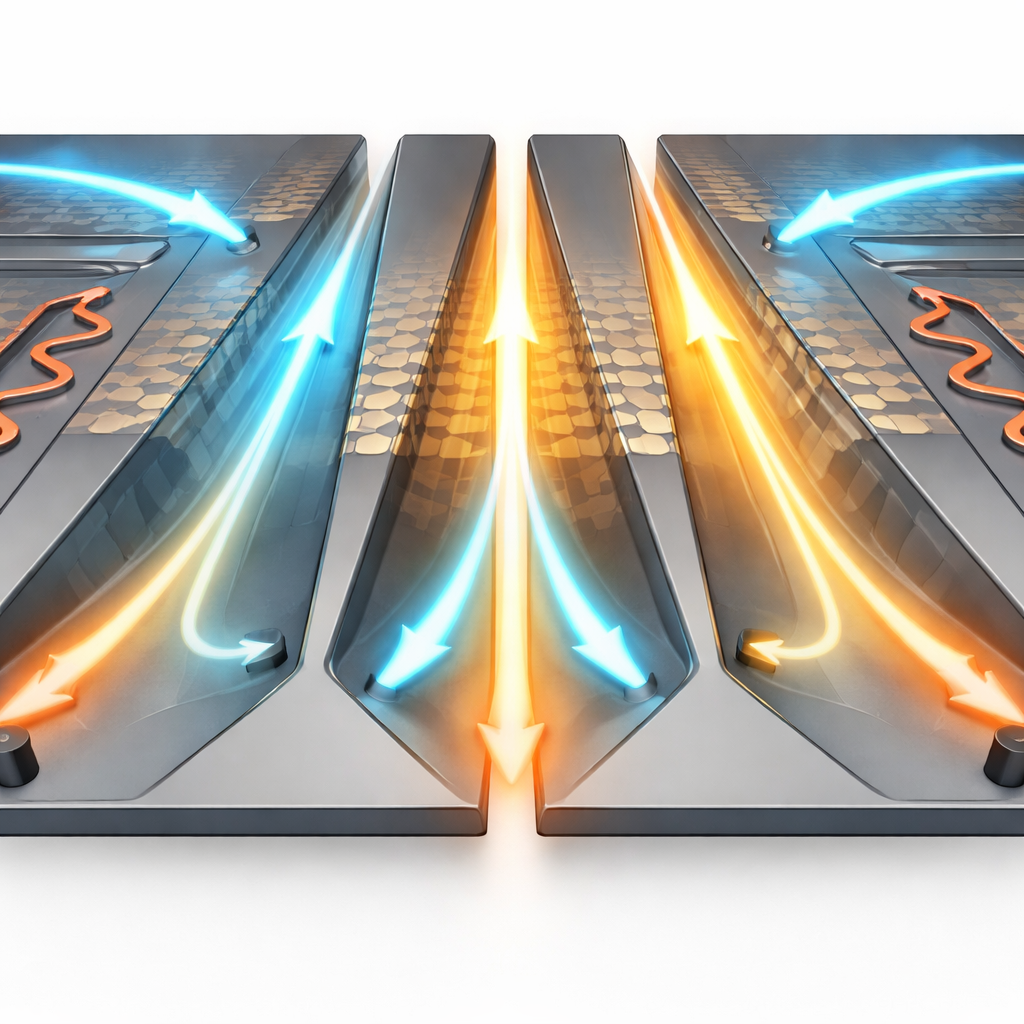

El aplanamiento del frente de onda principal no es suficiente; todavía circula una energía residual significativa a lo largo de faldones laterales y huecos de aislamiento. Para gestionarla, los autores tallan deliberadamente ranuras en zigzag en las alas externas y usan huecos existentes entre las alas centrales como caminos preferentes para la energía errante. A lo largo de estos caminos colocan docenas de pequeñas resistencias. La forma en zigzag alarga la trayectoria y aumenta las diferencias de voltaje, lo que atrae y canaliza la energía residual hacia las resistencias, donde se convierte en calor de forma inocua. Empleando modelos de circuito basados en datos de dispersión de muchos puertos, el equipo optimiza matemáticamente cada valor de resistencia para que, en el rango de 1,6 a 20 gigahercios, se minimicen las reflexiones en los puertos de entrada y se maximice la absorción. Con la red de resistencias optimizada y un pequeño lazo conductor para cerrar ciertos circuitos a baja frecuencia, la curva de ganancia de la antena se suaviza, la ganancia máxima aumenta hasta aproximadamente 20 decibelios para un único dispositivo y alrededor de 25 decibelios para una matriz 4x4, y los pulsos espurios repetidos en la radiación en el dominio temporal casi desaparecen.

Alimentando matrices para sistemas reales

Para usar estas antenas en la práctica, es necesario excitar muchos elementos idénticos a la vez. Por ello, los autores diseñan nuevos divisores de potencia construidos a partir de sencillas uniones de línea en T que dividen una entrada en cuatro, y luego las combinan jerárquicamente para alimentar dieciséis elementos. Estos divisores mantienen la misma impedancia en todos los puertos y conservan fase y amplitud casi iguales a lo largo de la amplia banda operativa, de modo que la matriz se comporta como un único radiador grande y bien enfocado. Las mediciones en un prototipo fabricado coinciden estrechamente con las simulaciones en gran parte de la banda, confirmando que la combinación de geometría de múltiples ranuras, metamateriales y caminos resistivos a medida funciona en hardware real.

Qué implica esto para las antenas futuras

En términos cotidianos, esta investigación muestra cómo convertir un haz de linterna con fugas y desigual en un reflector brillante y estable al dirigir y absorber cuidadosamente la luz que de otro modo rebotaría dentro de la carcasa. Al clasificar la energía interna en flujos útiles y perjudiciales, y luego usar materiales patroneados y pequeñas resistencias para guiar y disipar estas últimas, los autores ofrecen una receta para acercar las antenas de banda ancha a sus límites teóricos. El enfoque no se limita a diseños Vivaldi; proporciona una forma general de diagnosticar y corregir el desperdicio de energía oculta en muchos tipos de antenas de onda viajera empleadas en comunicaciones, detección y sistemas radar modernos.

Cita: Hoang, H., Nguyen, MH. & Pham-Xuan, V. Guidance and absorption of internal energy in Vivaldi antennas using multiple slots, full-band dividers, metamaterials, and distributed resistors. Sci Rep 16, 10112 (2026). https://doi.org/10.1038/s41598-026-39126-x

Palabras clave: Antena Vivaldi, antenas de banda ancha, metamateriales, energía electromagnética, matrices de antenas
