Inyecciones para elevar y corregir la estructura de un rascacielos

Por qué importa enderezar torres inclinadas

Las ciudades modernas están llenas de edificios altos apretados en terrenos limitados, y muchos de esos emplazamientos se asientan sobre suelos blandos o desiguales. Cuando el terreno bajo un rascacielos se comprime más en una zona que en otra, toda la estructura puede inclinarse lentamente, amenazando la seguridad y el confort de sus ocupantes. Este artículo relata el caso de un edificio de 26 plantas en el condado de Mengshan, Guangxi, China, que comenzó a inclinarse de forma alarmante, y explica cómo los ingenieros aplicaron un método subterráneo de “inyección y elevación” cuidadosamente planificado para devolverlo gradualmente a la vertical sin demolerlo.

Problemas ocultos bajo una torre urbana

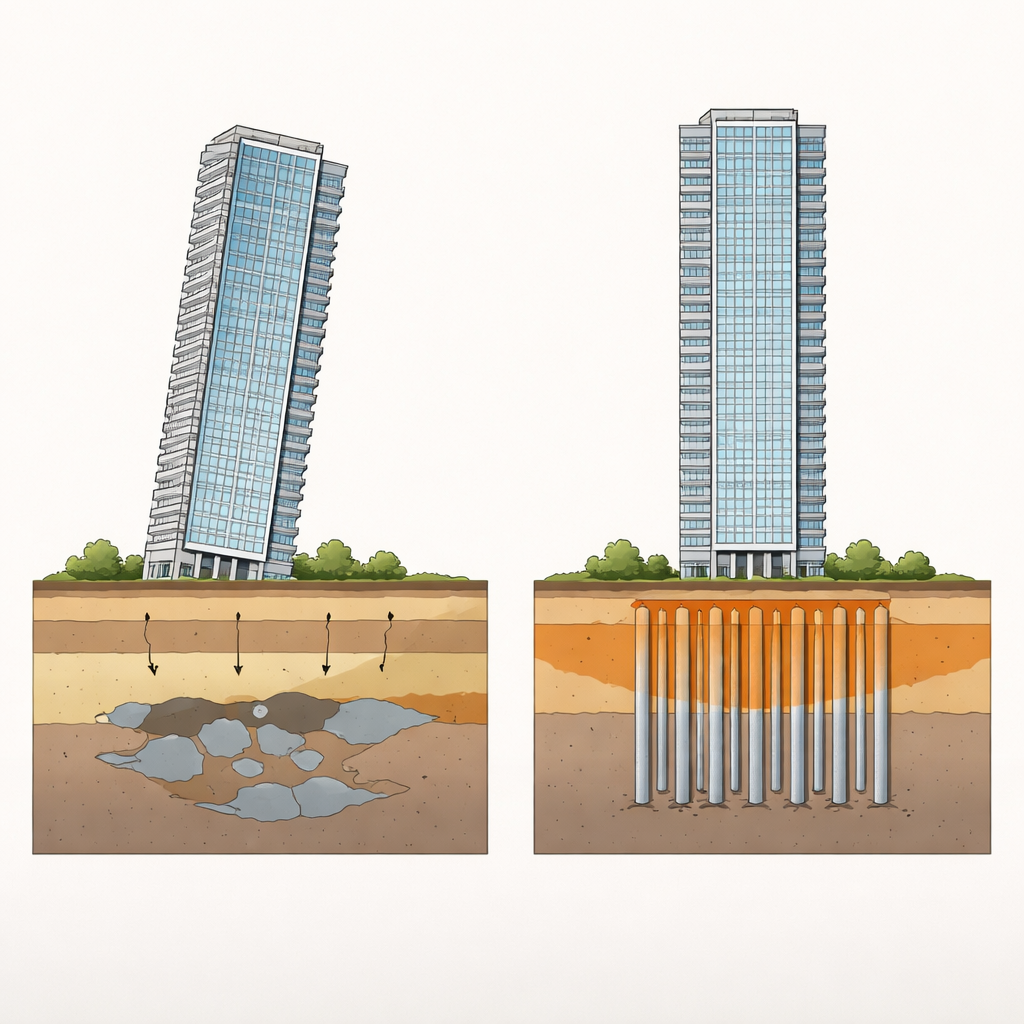

Tras alcanzar la cima, los ingenieros advirtieron grietas crecientes alrededor del sótano y señales de que toda la estructura se desplazaba hacia el sureste. Levantamientos topográficos precisos mostraron que partes de la cimentación se habían hundido más de 20 centímetros y la inclinación del edificio superaba con creces los límites de confort y normativa. Una investigación geológica detallada reveló la causa. Bajo la losa de cimentación se hallaba una capa suelta de cantos con numerosos vacíos y, más abajo, una capa rocosa con cavidades naturales. Estos “espacios vacíos” en el terreno reducían la capacidad del suelo y la roca para soportar el peso del edificio, provocando que unas secciones cedieran más que otras y tirando de las paredes y la losa del sótano en tensión.

Usar modelos virtuales para ver bajo tierra

Como los ingenieros no pueden ver directamente en el subsuelo, el equipo construyó un modelo tridimensional por ordenador del edificio y del terreno circundante. En esta versión virtual reprodujeron las capas observadas en el sitio e insertaron cavidades donde las perforaciones las habían detectado. A continuación dejaron que el edificio simulado “se asentara” bajo la gravedad para ver cómo se comportaría. El patrón de hundimiento en el modelo coincidió estrechamente con las mediciones reales, confirmando que las capas débiles y porosas y las cavidades subterráneas eran los principales responsables. Cuando los investigadores volvieron a ejecutar el modelo sin cavidades, el asentamiento se volvió mucho más uniforme y la inclinación disminuyó drásticamente, lo que subraya la importancia de estos espacios ocultos en el problema.

Inyectar resistencia antes de elevar

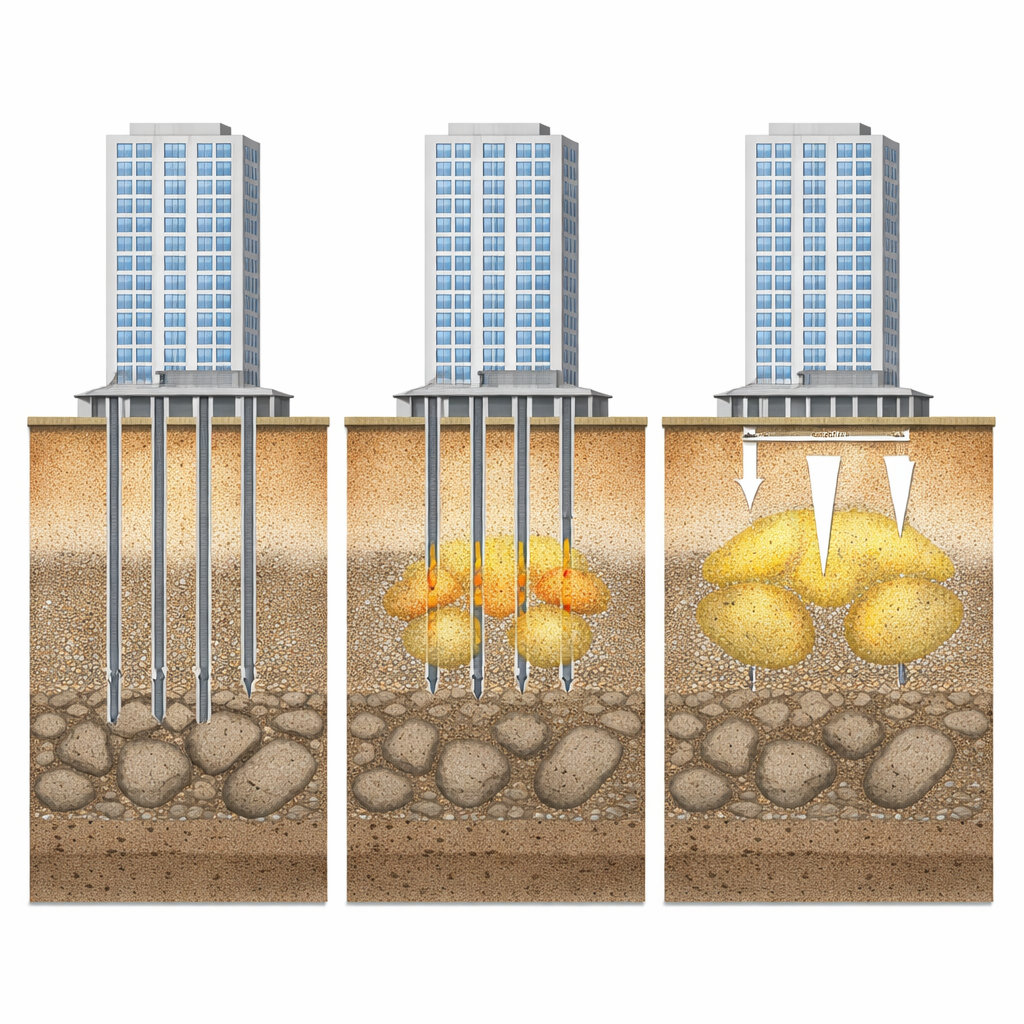

Limpiar material por debajo de un lado del edificio y empujarlo hacia arriba conlleva riesgos serios: la elevación puede ser desigual, pueden formarse nuevas grietas y la estructura puede volver a inclinarse a medida que el material inyectado se contrae o se redistribuye. Para evitarlo, los investigadores diseñaron un enfoque en dos etapas. Primero vino el refuerzo. Perforaron una malla de agujeros alrededor y bajo el edificio, alcanzando tanto los cantos superficiales como la roca débil más profunda. En esos huecos inyectaron una lechada especialmente formulada a base de subproductos industriales de aluminio y hierro mezclados con cemento. En ensayos, esta mezcla fraguó rápidamente, se dispersó solo dentro de un radio controlado, alcanzó alta resistencia y se contrajo muy poco, por lo que pudo rellenar cavidades, ligar partículas sueltas y crear “columnas” rígidas en el terreno sin retraerse posteriormente del suelo circundante.

Elevación suave y estrechamente vigilada

Solo después de reforzar el terreno el equipo usó la inyección para elevar la estructura. Trabajando principalmente en los lados este y sur, más hundidos, inyectaron la lechada por etapas desde el fondo de cada perforación hacia arriba, empleando presiones bajas y límites diarios de elevación muy pequeños. Diez equipos de maquinaria trabajaron de manera coordinada, moviéndose desde las zonas de mayor asentamiento hacia áreas más estables. A lo largo de la operación de 45 días, un sistema de monitorización automatizado siguió cambios minúsculos en la altura y la inclinación del edificio en docenas de puntos, lo que permitió a las cuadrillas ajustar tasas de inyección y presiones en tiempo real. Simulaciones por ordenador del proceso de elevación, que representaban la lechada como un volumen expansivo en el suelo, ayudaron a confirmar que las presiones previstas serían suficientes para levantar el edificio sin resultar tan altas como para dañar la estructura.

Una torre que llegó a estar dentro de los límites

Al concluir los trabajos, las mediciones mostraron que la inclinación máxima de la cimentación había pasado de aproximadamente 6 partes por mil a solo 0,3 partes por mil, muy por debajo de los límites aceptados de seguridad y confort. La diferencia de asentamiento a lo largo del edificio se redujo drásticamente y las tensiones en las paredes y la losa del sótano quedaron por debajo de la resistencia a tracción del hormigón, reduciendo el riesgo de nuevas grietas. Al combinar una lechada a medida, la estrategia “reforzar primero, elevar después”, una colocación cuidadosa de los agujeros, inyección por etapas a baja presión y monitorización en tiempo real, el equipo demostró una forma práctica de rescatar edificios altos ya en pie sobre terrenos problemáticos. Para los habitantes de la ciudad, esto significa que incluso cuando el suelo bajo una torre falla silenciosamente, existen métodos de ingeniería para restaurar la estabilidad sin cerrar ni demoler el edificio.

Cita: Cui, X. Grouting uplift for structural rectification of a high-rise building. Sci Rep 16, 10462 (2026). https://doi.org/10.1038/s41598-026-38875-z

Palabras clave: asentamiento de edificios, mejora del terreno, inyectado de cimentaciones, seguridad de rascacielos, rectificación estructural
