Imagen polarimétrica del colágeno en muestras de histopatología: una investigación de placenta y piel teñidas con rojo Congo y rojo picrosirius

Ver patrones ocultos en el armazón del cuerpo

El colágeno es el andamiaje estructural del cuerpo, que da forma a órganos, piel y cicatrices. Los médicos suelen evaluar su estado usando tinciones de color bajo un microscopio convencional, pero estas observaciones son subjetivas y pueden pasar por alto cambios sutiles. Este estudio explora una forma más objetiva de “ver” el colágeno siguiendo cómo la luz polarizada se torsiona y se desordena al atravesar el tejido. El trabajo se centra en placenta humana, piel normal y cicatrices queloides, y compara dos tinciones comunes, rojo Congo y rojo picrosirius, para revelar cómo se dispone el colágeno y cómo cambia en la enfermedad.

Por qué importa la dirección de la luz en el tejido

Muchas moléculas biológicas interactúan con la luz de forma diferente según su orientación, una propiedad conocida como anisotropía. Las fibras de colágeno, por ejemplo, actúan un poco como filas de pequeños cristales que desvían la luz polarizada de maneras específicas. Los microscopios polarizados tradicionales pueden resaltar fibras brillantes sobre un fondo oscuro, pero proporcionan en gran medida impresiones cualitativas y dependen mucho del observador. Los autores, en cambio, usan microscopía de polarización cuantitativa, que mide el estado completo de polarización de la luz—cómo cambian su dirección y su “torsión” en cada píxel. A partir de estas mediciones derivan mapas de retardación de fase (cuánto se retrasa la onda de luz) y de despolarización (cuánto se pierde el orden de su polarización), convirtiendo la arquitectura invisible del colágeno en cifras e imágenes codificadas por color.

Un nuevo tipo de microscopio polarizado

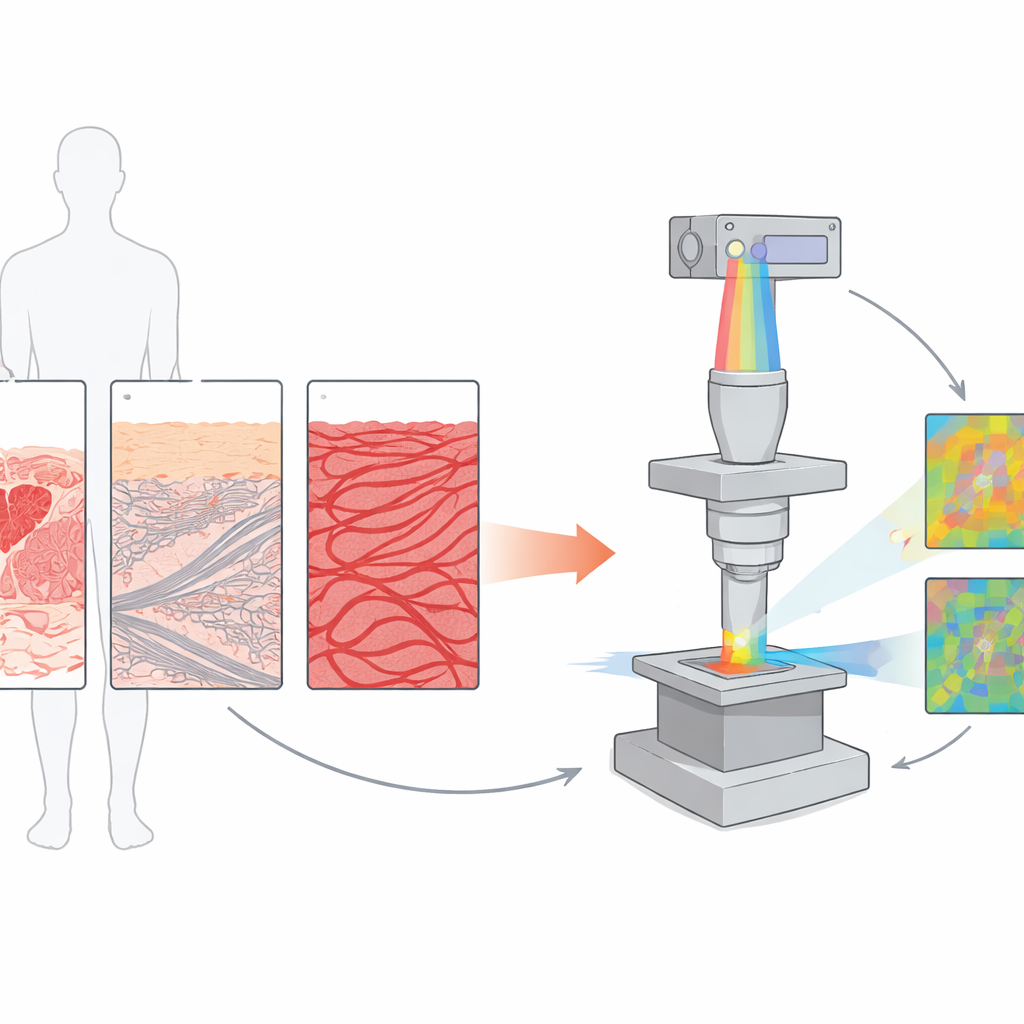

Para lograrlo, el equipo construyó un microscopio especializado usando dos moduladores fotoelásticos y un esquema de detección lock-in. En términos sencillos, “agitan” rítmicamente la polarización de la luz incidente a frecuencias conocidas y sincronizan la cámara con esos ritmos. Esto les permite separar señales de polarización muy pequeñas del ruido de fondo, capturando el conjunto completo de parámetros de Stokes que describen la luz polarizada. A partir de estos calculan mapas de azimut (orientación), elipticidad (hasta qué punto la polarización se ha vuelto circular), retardación de fase y despolarización. A diferencia de los polarizadores cruzados estándar, esta configuración no solo muestra fibras alineadas, sino que también detecta cuán desordenada o compleja es la estructura del tejido, y lo hace sobre áreas grandes preservando detalles microscópicos finos.

Lo que revelan placenta, piel y cicatrices

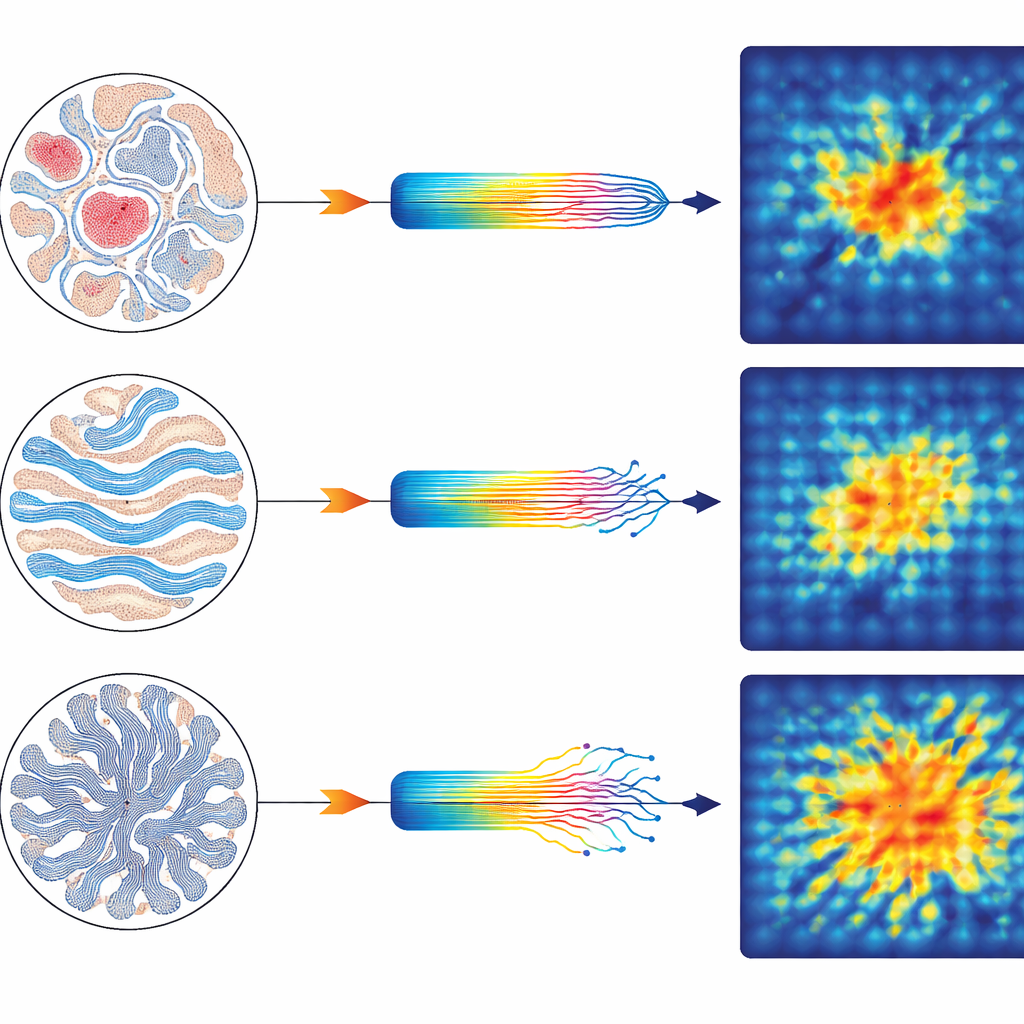

Los investigadores aplicaron este método a secciones finas de placenta humana, piel normal y cicatrices queloides, cada una teñida con rojo Congo o rojo picrosirius. En la placenta hallaron birrefringencia y despolarización relativamente bajas pero en parches, con colágeno formando anillos alrededor de los vasos sanguíneos. Estos patrones perivasculares sutiles, solo débilmente visibles con imágenes estándar en cruz, fueron capturados claramente como variaciones en la retardación de fase y la despolarización. En la piel normal, especialmente en la dermis profunda, ambas medidas fueron mucho más fuertes, reflejando fibras de colágeno más gruesas y agrupadas. Las capas superficiales mostraron firmas distintas del queratín superficial y del colágeno dérmico subyacente, coincidiendo con la estructura conocida de la piel pero ahora expresada de forma cuantitativa. Las cicatrices queloides, que son cicatrices sobregrowthadas y desorganizadas, destacaron aún más: la retardación de fase aumentó hasta alrededor de 1,4 radianes y la despolarización se acercó a 0,96, lo que indica redes de colágeno más densas, más gruesas y más caóticas que en la dermis normal circundante.

Cómo diferentes colorantes cambian la imagen

El equipo también comparó dos tinciones de histología ampliamente usadas que interaccionan con el colágeno de maneras distintas. El rojo picrosirius produjo señales de retardación de fase tres a cuatro veces mayores que el rojo Congo, confirmando que potencia fuertemente la birrefringencia del colágeno al alinearse a lo largo de los fibrillas. El rojo Congo, en contraste, es menos selectivo para el colágeno y también se une a otras proteínas como la amiloide, lo que conduce a una potenciación más débil específica del colágeno. De forma interesante, mientras que el rojo picrosirius amplificó la señal birrefringente, las diferencias en despolarización entre las dos tinciones fueron menores, subrayando que la química del colorante altera sobre todo cuán claramente aparecen los efectos direccionales del colágeno, más que el desorden tisular subyacente en sí.

De herramienta de investigación a ayuda diagnóstica

Para un lector general, el mensaje clave es que esta técnica transforma la forma en que los patólogos pueden examinar el tejido. En vez de depender solo de cuán brillante o colorido aparece el colágeno a simple vista, la microscopía de polarización cuantitativa asigna números a su orden, grosor y alteración. El estudio muestra que este enfoque distingue piel normal de piel cicatrizada, destaca patrones sutiles de colágeno en la placenta y aclara cómo diferentes tintes influyen en lo que vemos. Mirando hacia adelante, tales mediciones podrían ayudar a seguir cambios tempranos de la enfermedad, guiar análisis digitales de imágenes y herramientas de aprendizaje automático, e incluso funcionar en tejido no teñido. En esencia, los autores demuestran que la luz polarizada controlada con precisión puede actuar como una sonda sensible del andamiaje microscópico del cuerpo, ofreciendo una lente más objetiva para entender cómo se construyen los tejidos y cómo se deterioran.

Cita: Mappa, G., Miklavc, P., Cummings, M. et al. Polarimetric imaging of collagen in histopathology specimens: an investigation of congo red and picrosirius red-stained placenta and skin. Sci Rep 16, 12441 (2026). https://doi.org/10.1038/s41598-026-37711-8

Palabras clave: imagen del colágeno, microscopía con luz polarizada, histopatología, cicatrices queloides, rojo picrosirius
