Hacia la modelización tridimensional de redes discretas de fracturas usando datos integrados multidimensionales de afloramientos

Por qué importan las grietas subterráneas

Ocultas bajo nuestros pies, redes de pequeñas grietas en las rocas pueden determinar si el agua subterránea fluye con facilidad, si el petróleo y el gas pueden extraerse de forma eficiente, o si el dióxido de carbono inyectado en el subsuelo permanecerá confinado. Sin embargo, estas redes de fracturas son difíciles de ver en tres dimensiones, porque los sondeos y las prospecciones sísmicas solo ofrecen instantáneas parciales. Este estudio muestra cómo imágenes detalladas de un acantilado rocoso en Brasil, combinadas con computación moderna y estadística, pueden transformarse en modelos 3D realistas de estas grietas subterráneas, mejorando nuestra capacidad para predecir cómo se mueven los fluidos en el subsuelo.

Una ventana natural al subsuelo

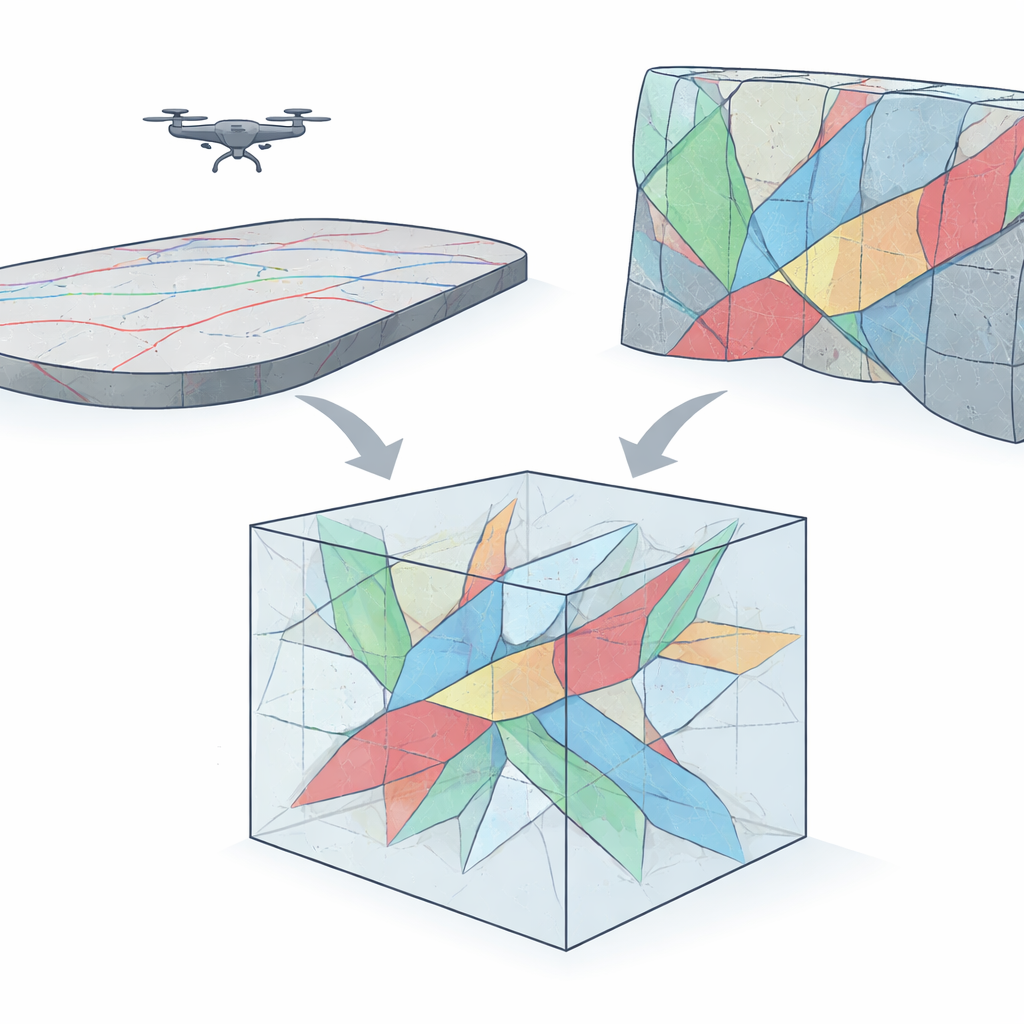

Los investigadores se centraron en el afloramiento de Gaivota, en la cuenca Potiguar de Brasil, donde capas de roca carbonatada de la Formación Jandaíra están expuestas tanto como una amplia superficie casi plana como en una pared vertical pronunciada. Esta geometría natural proporciona dos visiones complementarias del mismo cuerpo rocoso: desde arriba, donde se pueden cartografiar largas trazas de fractura, y desde el lateral, donde son visibles los planos de fractura completos. El equipo usó fotografía con dron y fotogrametría para construir un modelo digital 3D detallado del afloramiento, y luego cartografió minuciosamente más de 1.600 fracturas superficiales y casi 500 planos de fractura. Dado que rocas similares alojan importantes reservorios de hidrocarburos, este sitio sirve como laboratorio real para entender cómo los patrones de fracturación controlan el almacenamiento y el flujo de fluidos.

De mapas de fracturas a familias de grietas 3D

Convertir estas observaciones en un modelo de fracturas 3D utilizable requirió separar las fracturas en “familias” significativas que compartieran orientaciones similares. Los autores aplicaron un método de agrupamiento llamado K-means, adaptado para datos que yacen sobre una esfera, para agrupar los planos de fractura 3D en cuatro conjuntos direccionales. Luego probaron cuán compactos y equilibrados eran estos grupos usando estadísticas de Fisher, una herramienta que mide cuán fuertemente se agrupan las direcciones alrededor de una media. Estas familias direccionales se usaron como columna vertebral del modelo: cada familia representa una forma dominante en la que la roca se ha fracturado, reflejando la compleja historia tectónica y kárstica de la región.

Capturar tamaños, patrones y volúmenes realistas

Saber hacia dónde apuntan las fracturas es solo la mitad de la historia; los modeladores también necesitan longitudes y espaciamientos realistas. Para las fracturas superficiales, el equipo examinó cómo se distribuyen las longitudes usando varias formas matemáticas candidatas, incluidas leyes de potencia y curvas exponenciales. Estimaron los parámetros clave con un método de optimización de aprendizaje automático llamado descenso de gradiente estocástico. La mayoría de las familias de fracturas siguieron un patrón de ley de potencia, lo que significa que hay muchas fracturas pequeñas y progresivamente menos grandes, una característica típica de la fracturación que crece de forma autosimilar o fractal. Para evitar construir modelos que sean demasiado pequeños para ser representativos o innecesariamente grandes, los autores calcularon también un “volumen elemental representativo”: el tamaño mínimo de bloque para el cual las propiedades de fractura como el área por volumen se estabilizan. Este paso garantizó que sus cubos de fracturas 3D reflejaran un comportamiento medio en lugar de particularidades locales.

Construir y probar mundos sintéticos de fracturas

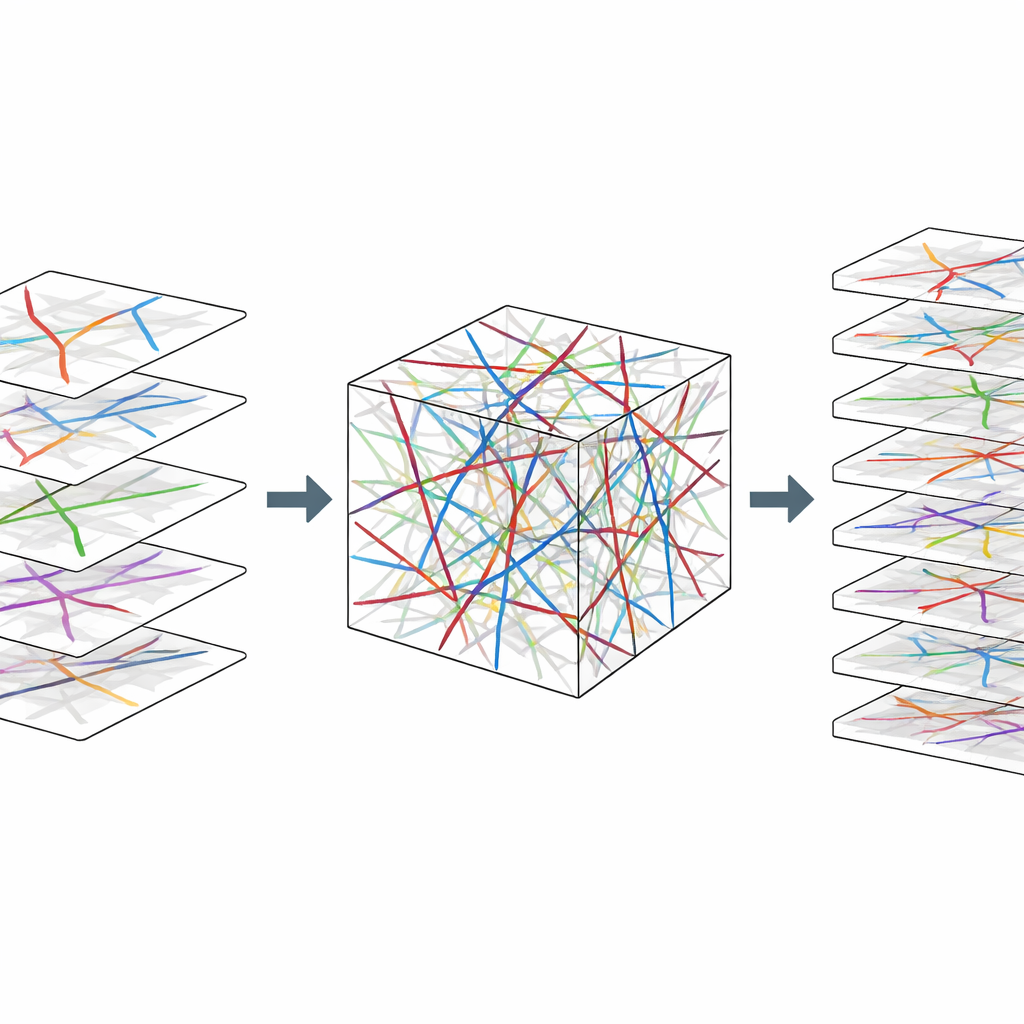

Con orientaciones, distribuciones de longitud y un volumen representativo, los investigadores generaron dos tipos de modelos de fracturas 3D. Un modelo pseudo-determinista incorporó directamente los planos de fractura cartografiados, asignando longitudes extraídas de las distribuciones ajustadas. Un modelo completamente estocástico creó nuevas fracturas aleatorias que obedecían las mismas estadísticas para cada familia y se añadieron hasta alcanzar un objetivo de área de fractura por volumen. Ambos modelos se seccionaron en muchas direcciones para calcular medidas estándar de fractura en 2D (longitud por área) y en 3D (área por volumen), así como la conectividad entre fracturas. La comparación mostró que los modelos sintéticos reprodujeron de cerca la intensidad y la conectividad de fracturas del afloramiento real, especialmente cuando se examinaban por familias en lugar de todas a la vez.

Vincular pistas superficiales con estructuras ocultas

Uno de los hallazgos más prácticos es el fuerte vínculo entre las medidas de fractura en 2D y en 3D. Los autores encontraron que la longitud de fractura por unidad de área medida en un plano está fuertemente correlacionada con el área de fractura por unidad de volumen en la roca circundante, con valores de correlación por encima de 0,9. También observaron que, a medida que aumenta la intensidad de fractura, la conectividad tiende a aumentar de manera similar, lo que sugiere que redes de fracturas más densas también proporcionan rutas más continuas para el flujo de fluidos. Importante, estas relaciones surgieron de modelos fundamentados en datos reales de afloramientos pero extendidos a volúmenes mucho mayores de lo que es directamente visible.

Qué significa esto para el agua, la energía y el almacenamiento

Para quienes no son especialistas, el mensaje clave es que la integración cuidadosa de imágenes de alta resolución de la superficie, la geometría 3D del afloramiento y herramientas estadísticas avanzadas puede transformar observaciones fragmentarias de fracturas rocosas en modelos tridimensionales robustos. Estos modelos ayudan a traducir lo que los geólogos ven en acantilados expuestos en predicciones sobre las rocas ocultas que contienen agua dulce, petróleo y gas, o fluidos residuales inyectados. Al demostrar que medidas 2D relativamente accesibles pueden predecir con fiabilidad las propiedades y la conectividad 3D de las fracturas, este trabajo ofrece un flujo de trabajo práctico que puede mejorar el diseño y la seguridad de las operaciones en el subsuelo, desde la gestión de aguas subterráneas hasta la producción energética y el almacenamiento de carbono.

Cita: Racolte, G., Marques, A., Sales, V. et al. Towards three-dimensional discrete fracture network modeling using integrated multidimensional outcrop data. Sci Rep 16, 10087 (2026). https://doi.org/10.1038/s41598-026-37359-4

Palabras clave: redes de fracturas, modelado geológico 3D, yacimientos carbonáticos, fotogrametría de afloramientos, flujo de fluidos en el subsuelo
