Lograr regresión de longitud de onda sub-pm mediante fase mínima en un CI fotónico de flujo único

Por qué importa este diminuto chip

La luz sustenta Internet, escáneres médicos, monitores ambientales e incluso relojes atómicos. Muchas de estas tecnologías necesitan conocer el color, o la longitud de onda, de un láser con precisión extrema. Hoy en día eso suele requerir instrumentos voluminosos y delicados que separan la luz en muchos caminos y ocupan mucho espacio. Este trabajo muestra cómo un chip fotónico de escala milimétrica puede leer la longitud de onda de un láser con precisión inferior a una billonésima de metro, usando solo una trayectoria para la luz. Esa combinación de precisión y simplicidad podría ayudar a llevar herramientas ópticas de nivel de laboratorio a dispositivos portátiles y futuros sensores integrados en un chip.

El desafío de leer el color de la luz

Los espectrómetros integrados convencionales equilibran varias compensaciones. Los diseños que distribuyen la luz en muchos canales o usan múltiples cavidades ópticas pueden alcanzar alta resolución, pero aumentan de tamaño, pierden intensidad de señal y se vuelven más difíciles de fabricar. Los enfoques basados en interferómetros, que mezclan luz que recorre caminos ligeramente distintos, pueden ser compactos y cubrir un amplio rango de longitudes de onda. Sin embargo, por lo general solo observan la intensidad de la luz, no su fase, el tiempo oculto de las oscilaciones de la onda. Cerca de los nulos de interferencia, donde la intensidad de salida casi desaparece, los pequeños errores se amplifican, limitando la precisión con que se puede leer la longitud de onda. Dividir la luz en muchos caminos también reduce la relación señal-ruido, especialmente en circuitos fotónicos diminutos donde cada fracción de decibelio cuenta.

Escuchar el tiempo oculto

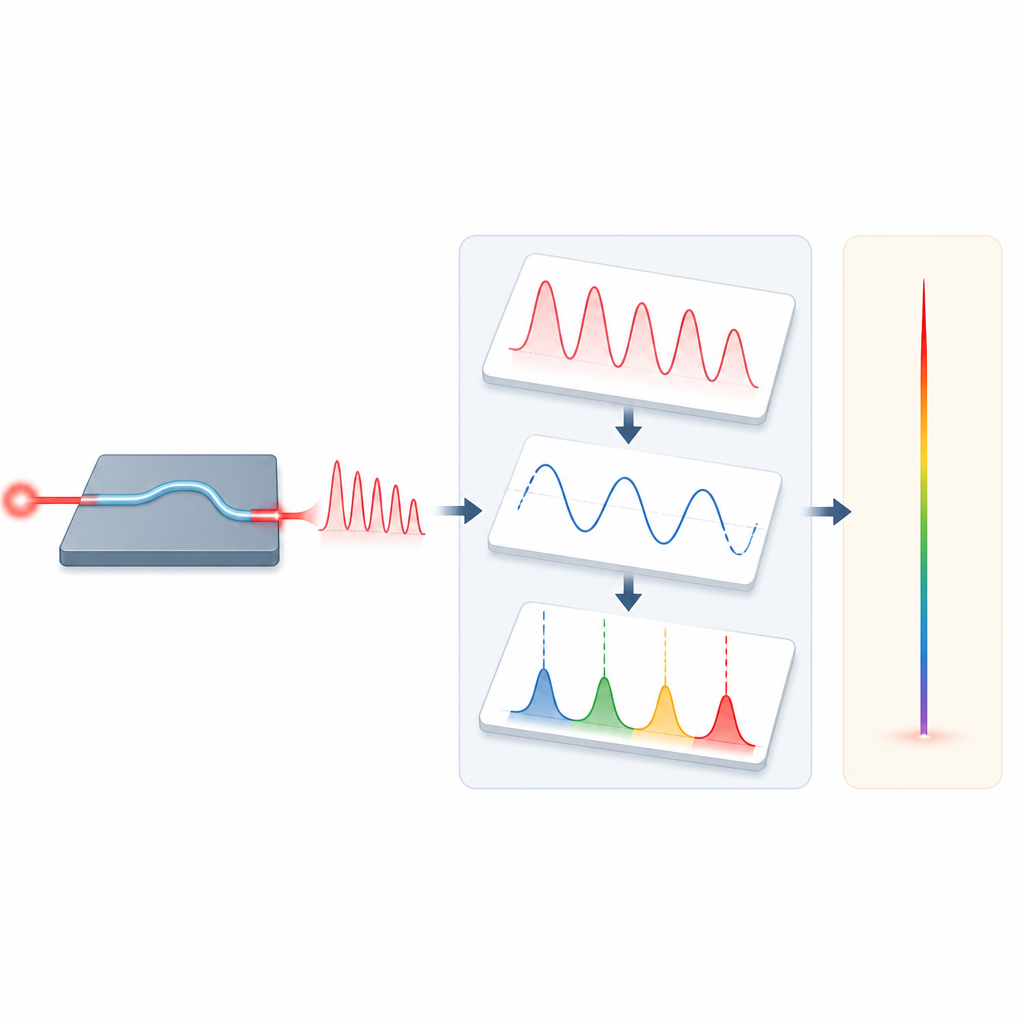

Los autores abordan esta limitación recuperando información de fase usando solo mediciones de intensidad. Se centran en un dispositivo de uso común llamado interferómetro Mach–Zehnder asimétrico, en el que la luz se divide, se envía por dos caminos de diferente longitud y se recombina. Bajo condiciones especiales de “fase mínima”, la forma de la curva de intensidad frente a la longitud de onda está ligada matemáticamente a la curva de fase. Al elegir cuidadosamente la proporción de división y la diferencia de longitud de los caminos, el equipo deriva una condición de contorno que garantiza este comportamiento de fase mínima. Luego muestran, en simulaciones y en chips fabricados, que aplicar una transformada de Hilbert a la intensidad medida les permite reconstruir la fase con alta fidelidad en un rango práctico de longitudes de onda.

Del señal en bruto a la longitud de onda precisa

Partiendo de esto, los investigadores diseñan algoritmos que convierten la fase recuperada en una lectura precisa de longitud de onda. En un diseño de retardo único, primero se barre un láser conocido en un rango estrecho para calibrar el dispositivo. Los datos de intensidad se procesan para extraer una rampa de fase limpia, a partir de la cual un modelo lineal simple vincula la pendiente de la fase con la longitud de onda. Cuando años después se alimenta un láser desconocido al mismo circuito, la fase medida revela directamente su longitud de onda, logrando errores de solo unos pocos picómetros. Pruebas con diferentes chips y geometrías de interferómetro muestran que igualar la diferencia de longitud de camino entre calibración y medición es clave, porque cualquier cambio en esa pendiente se traduce en un desplazamiento sistemático en la longitud de onda inferida.

Apilar retardos para una imagen más clara

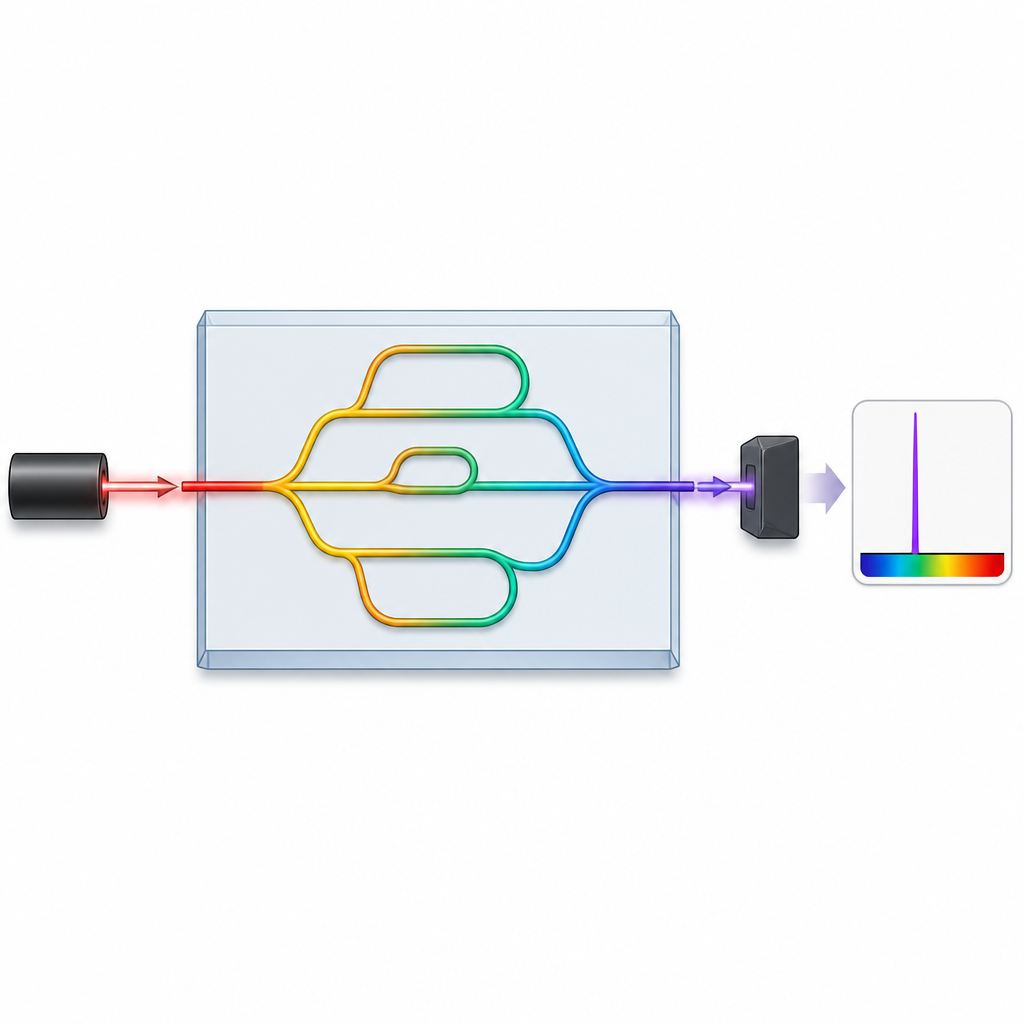

Los autores generalizan luego el diseño hacia una estructura más potente que sigue usando un único puerto de entrada y uno de salida. Construyen un conjunto disperso de caminos de retardo, cada uno un múltiplo entero de un camino de referencia corto que define la ventana global de longitud de onda. Los caminos más largos responden con mayor fuerza a pequeños cambios de longitud de onda, mejorando la resolución. Al analizar el espectro de la señal reconstruida, aíslan la contribución de cada retardo y modelan su fase con un polinomio de segundo orden que incluye la dispersión, la ligera dependencia de la velocidad de la luz en la guía de onda con la longitud de onda. Un algoritmo ingenioso en varias etapas usa primero el retardo más corto para fijar la región absoluta de longitud de onda y luego emplea los retardos más largos para refinar la estimación. En experimentos sobre un chip de nitruro de silicio que cubre una ventana de 10 nanómetros, la etapa final alcanza un error cuadrático medio por debajo del picómetro.

Qué supone esto para dispositivos futuros

En términos cotidianos, este trabajo muestra cómo convertir una única y compacta trayectoria de luz en un medidor de color muy preciso al “escuchar” el tiempo de las ondas de luz oculto dentro de mediciones de intensidad. En lugar de construir espectrómetros cada vez más complejos de múltiples caminos, los autores emplean estructura matemática y retardos diseñados con cuidado para extraer información de fase de una señal simple. El resultado es un wavemeter a escala de chip capaz de resolver desplazamientos mucho menores que el ancho de un átomo, a la vez que sigue siendo robusto y relativamente fácil de fabricar. Estos diseños de flujo único y fase mínima podrían sustentar futuros espectrómetros en chip, monitores de láser de alta precisión y sensores ópticos que saquen capacidades de medición de alto nivel de laboratorios especializados hacia sistemas integrados.

Cita: Rubio Rivera, H.A., Neim, L., Deenadayalan, V. et al. Achieving sub-pm wavelength regression via minimum-phase in a single-stream photonic IC. Nat Commun 17, 4464 (2026). https://doi.org/10.1038/s41467-026-71087-7
