Emisión de fotones individuales desde perovskitas bidimensionales canalizada por estados de borde de baja energía

Convertir cristales diminutos en fuentes de luz únicas

Enviar información con partículas individuales de luz es uno de los anhelos de la tecnología cuántica, pero construir dispositivos prácticos que emitan un fotón a la vez ha sido difícil. Este estudio muestra que una nueva clase de cristales delgados y apilables, las perovskitas bidimensionales, pueden actuar como fuentes controlables de fotones individuales cuando se usan de manera ingeniosa sus bordes externos, lo que apunta a componentes más simples para futuros circuitos de comunicación cuántica.

Por qué los fotones individuales importan para la tecnología futura

La comunicación cuántica segura y algunas formas de computación cuántica dependen de corrientes de fotones individuales que se comportan más como canicas bien separadas que como un haz continuo. Hoy, los investigadores obtienen esa luz a partir de defectos en diamante, puntos cuánticos o materiales bidimensionales especiales. Cada plataforma tiene inconvenientes, como la dificultad de colocar emisores exactamente donde se necesitan o de enlazarlos eficientemente con diminutos circuitos ópticos. El atractivo de las perovskitas bidimensionales es que son baratas, procesables en solución y fáciles de integrar con otros dispositivos, aunque su potencial como fuentes de luz cuántica no se había explorado por completo.

Un papel especial para los bordes del cristal

El equipo se centró en perovskitas haluro de plomo en capas, que forman naturalmente apilamientos de láminas inorgánicas y orgánicas que actúan como pozos cuánticos integrados. Trabajos anteriores sugerían que los bordes de estas láminas se comportan de manera diferente al interior, con propiedades eléctricas y emisoras de luz distintas. Usando microscopía electrónica de alta resolución, los autores confirmaron que el interior tiene una red regular, mientras que los bordes están más desordenados en unos pocos nanómetros. Exfoliando cuidadosamente cristales voluminosos en láminas delgadas con bordes amplios y escalonados, crearon muestras donde las regiones de borde podían sondearse de forma limpia y compararse directamente con el interior plano.

Usar luz suave para encontrar emisores ocultos

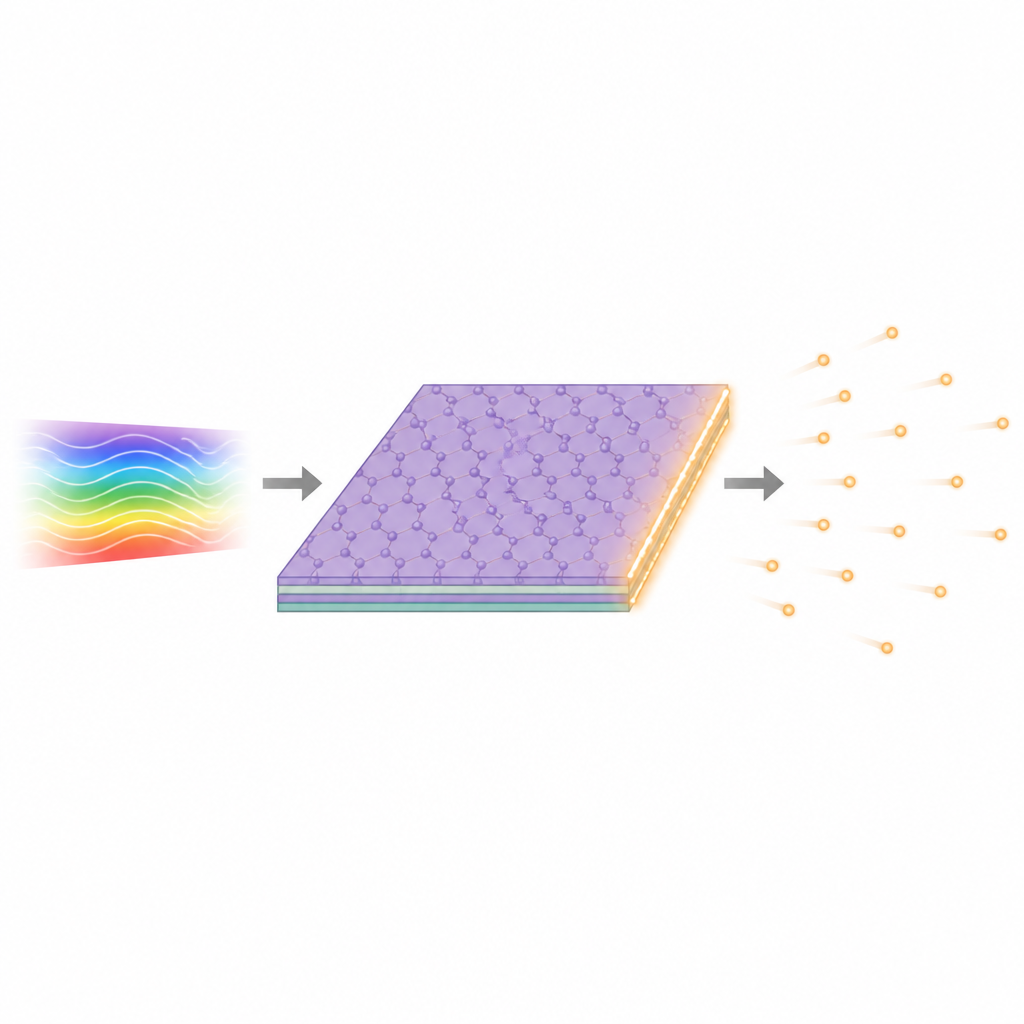

Para probar cómo responden estos cristales a la luz, los investigadores los exploraron con láseres sintonizables a muy bajas temperaturas y a temperatura ambiente. Cuando usaron luz de alta energía, tanto el interior como los bordes producían principalmente un resplandor amplio típico de muchos procesos solapados, sin puntos brillantes claramente aislados. Al reducir la energía de la luz hacia y por debajo de la brecha del cristal, emergió un patrón sorprendente: los interiores se mantuvieron mayormente uniformes, pero los bordes se iluminaron con algunos puntos fuertemente localizados. Mediciones espectrales detalladas y pruebas de correlación de fotones mostraron que algunos de estos pequeños puntos emitían luz un fotón a la vez, una firma clara de emisores de fotones individuales.

Canales y trampas profundas dentro del material

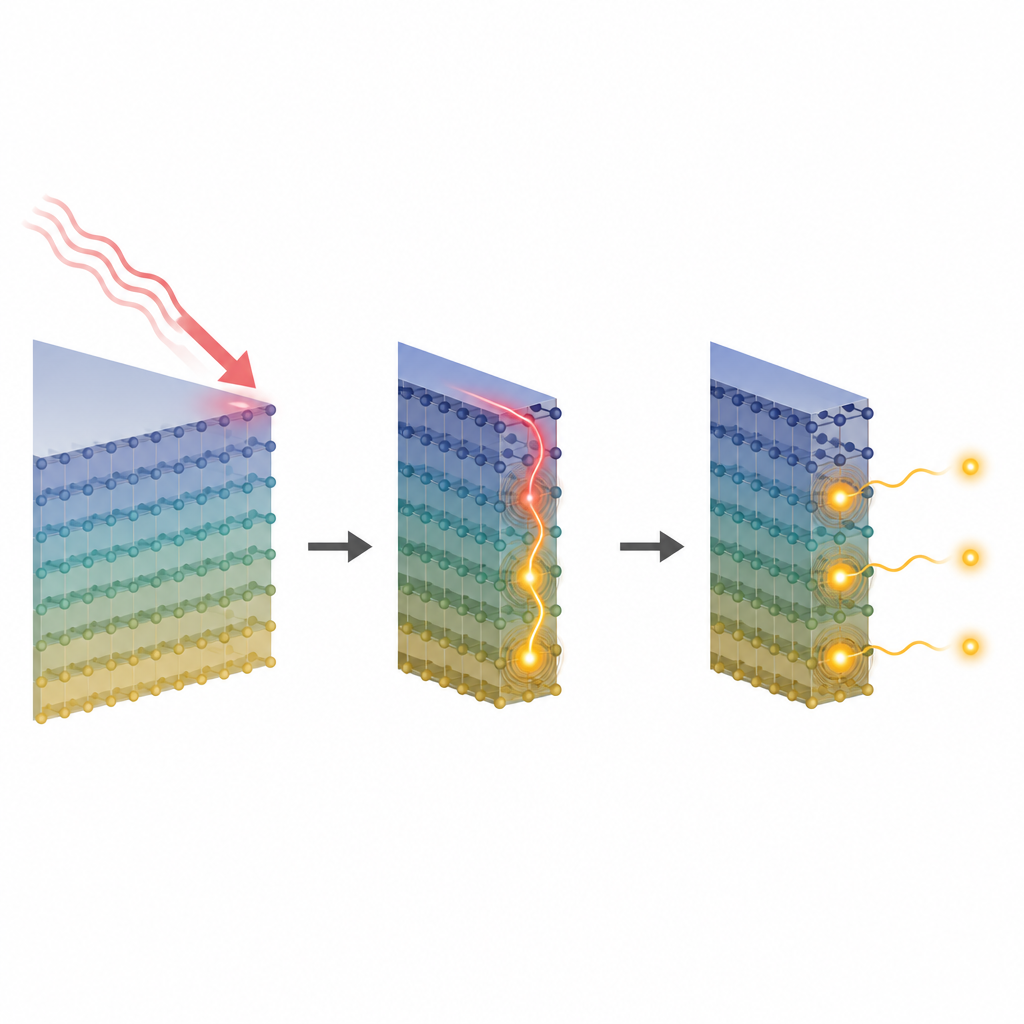

Mediciones posteriores revelaron cómo funciona esto a nivel microscópico. Los bordes alojan estados electrónicos de baja energía que se sitúan por debajo de la banda de conducción principal, actuando como canales que guían cargas excitadas hacia sitios de defecto aún más profundos en la banda prohibida. Bajo una iluminación suave y sub-banda, las cargas se inyectan directamente en estos estados de borde y luego se canalizan hacia raras trampas profundas que emiten líneas de luz estrechas y estables. Debido a que otras vías competitivas están menos activas a estas energías, los sitios profundos pueden liberar fotones uno por uno a una alta tasa. Experimentos temporales mostraron que estos emisores de fotones individuales son brillantes y rápidos, con vidas medias más cortas que las de muchos otros materiales emisores cuánticos.

Crear bordes artificiales con tensión

Los autores también exploraron cómo posicionar emisores donde resulten útiles. Colocaron láminas de perovskita sobre nanorrieles de polímero con patrón que estiran localmente el cristal, creando distorsiones tipo borde dentro de la lámina. Bajo la misma iluminación de baja energía, estas regiones tensadas produjeron puntos de emisión localizados con el mismo comportamiento de fotón único observado en los bordes naturales. Al variar el grosor de las capas inorgánicas en la perovskita, pudieron desplazar el rango de energía del fotón, lo que sugiere que tanto la composición como el patronado pueden usarse para afinar los emisores.

Qué significa esto para los dispositivos cuánticos

En términos simples, este trabajo muestra que las perovskitas bidimensionales pueden alojar diminutas «canillas de luz» en sus bordes que gotean un fotón a la vez cuando se estimulan con el color adecuado de luz suave. Como estos materiales son fáciles de procesar desde solución y pueden patternizarse con tensión u otras técnicas, ofrecen una vía flexible para construir matrices de fuentes de luz cuántica en chips. El descubrimiento de que los estados de borde de baja energía pueden alimentar eficientemente sitios emisores profundos proporciona una nueva regla de diseño para ingeniería de emisores cuánticos en materiales en capas y puede ayudar a acortar la brecha entre demostraciones de laboratorio y tecnologías cuánticas prácticas.

Cita: Na, G., Park, J.Y., So, JP. et al. Single-photon emission from two-dimensional perovskites channeled through low-energy edge states. Nat Commun 17, 4317 (2026). https://doi.org/10.1038/s41467-026-71000-2

Palabras clave: emisión de fotones individuales, perovskitas 2D, estados de borde, emisores cuánticos, óptica cuántica
