Enrutamiento por división de frecuencia mediante bloqueo espín–índice de refracción

Guiar señales con pequeños giros

Las redes de comunicación modernas requieren hardware capaz de dirigir señales de forma limpia en una sola dirección, separar la información por frecuencia y bloquear ecos indeseados, todo en un chip compacto. Esta investigación muestra cómo lograrlo aprovechando una propiedad sutil de las ondas parecidas a la luz llamada “espín”, y ligándola a la forma en que las ondas viajan a través de materiales diseñados especialmente. El resultado es un dispositivo de microondas compacto que puede enrutar señales según su frecuencia, lo que potencialmente simplifica componentes en tecnologías inalámbricas, radar y futuras aplicaciones cuánticas.

Ondas que llevan un giro incorporado

Cuando ondas electromagnéticas, como microondas o luz, se propagan rozando una superficie o dentro de una guía de onda, sus campos eléctricos y magnéticos pueden girar mientras avanzan. Este giro confiere a la onda un “espín” interno, orientado transversalmente respecto a la dirección de propagación. En muchas estructuras fotónicas, este espín está fuertemente ligado a la dirección del movimiento, un fenómeno conocido como bloqueo espín–momentum: las ondas que van en una dirección llevan un espín, mientras que las que van en la dirección opuesta llevan el espín contrario. Los ingenieros han usado este efecto para lanzar ondas en una sola dirección y para detectar cambios minúsculos en materiales colocados cerca de una guía de onda.

Girar el espín con materiales de índice negativo

La mayoría de los medios usados hasta ahora se comportan de manera “diestra”: la dirección del flujo de energía coincide con la dirección de la fase de la onda. Sin embargo, metamateriales especialmente diseñados pueden actuar en un régimen “zurdo” o de índice negativo, donde la fase corre en sentido opuesto al flujo de energía. En este trabajo, los autores construyen una línea de transmisión compuesta derecha/izquierda que soporta ambos regímenes en un solo dispositivo de microondas. Encuentran que para ondas con la misma dirección de flujo de energía, el espín interno se invierte cuando el material cambia de un índice efectivo positivo a uno negativo. Denominan a esta nueva relación bloqueo espín–índice de refracción (SRIL): el espín no solo está ligado a la dirección, sino también al signo del índice efectivo.

Permitir comunicación solo entre espines coincidentes

Para convertir este control del espín en una función práctica, el equipo acopla su guía especial a una pequeña esfera magnética hecha de granate de hierro de itrio (YIG). Dentro de esta esfera, las oscilaciones colectivas de los espines de los electrones —llamadas magnones— se comportan como una antena giratoria que prefiere comunicarse con ondas de un espín específico. Cuando el espín de las microondas guiadas coincide con el espín del magnón, la energía se intercambia fuertemente; cuando no coincide, ambos son prácticamente invisibles entre sí. Dado que SRIL invierte el espín cuando el índice cambia de signo, con solo variar la frecuencia de las microondas el sistema pasa de una banda de índice negativo a una banda de índice positivo, y con ello cambia cuál dirección de propagación se acopla a la esfera.

Un chip, dos direcciones y flujo sintonizable

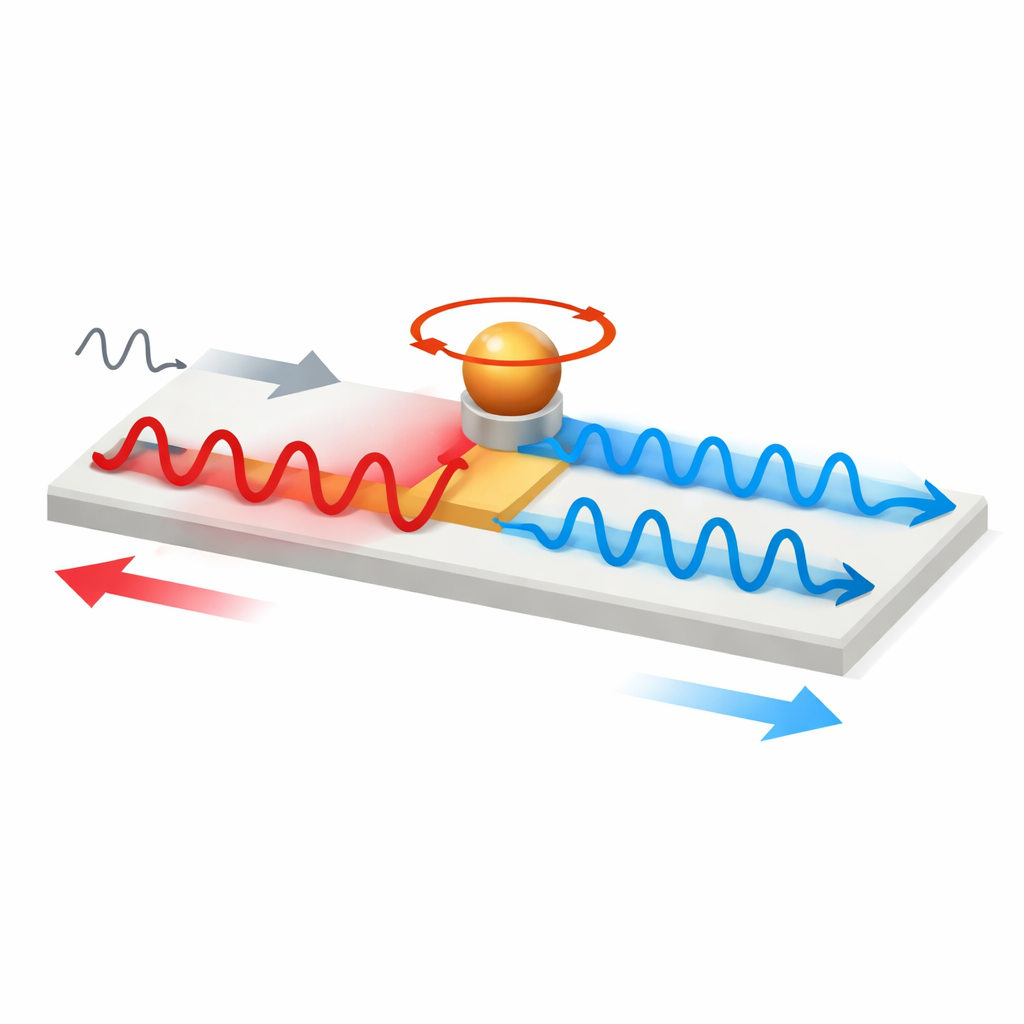

En el experimento, los investigadores colocan la esfera de YIG en un punto cuidadosamente elegido cerca del borde de la línea de transmisión y aplican un campo magnético estático para fijar la frecuencia del magnon. Miden cómo las microondas atraviesan el dispositivo de izquierda a derecha y de derecha a izquierda. En la banda de índice negativo, las ondas que viajan en una dirección son fuertemente absorbidas por la esfera, mientras que las que vienen desde la dirección opuesta pasan casi sin alteración, mostrando un comportamiento fuertemente unidireccional. En la banda de índice positivo, la situación se invierte: la dirección preferente de acoplamiento cambia, exactamente como predice SRIL. Al barrer el campo magnético, rastrean la frecuencia del magnon a lo largo de toda la banda de paso y cartografían cómo esta interacción quirál, o sensible a la dirección, sigue el signo del índice de refracción.

Enrutar señales por frecuencia

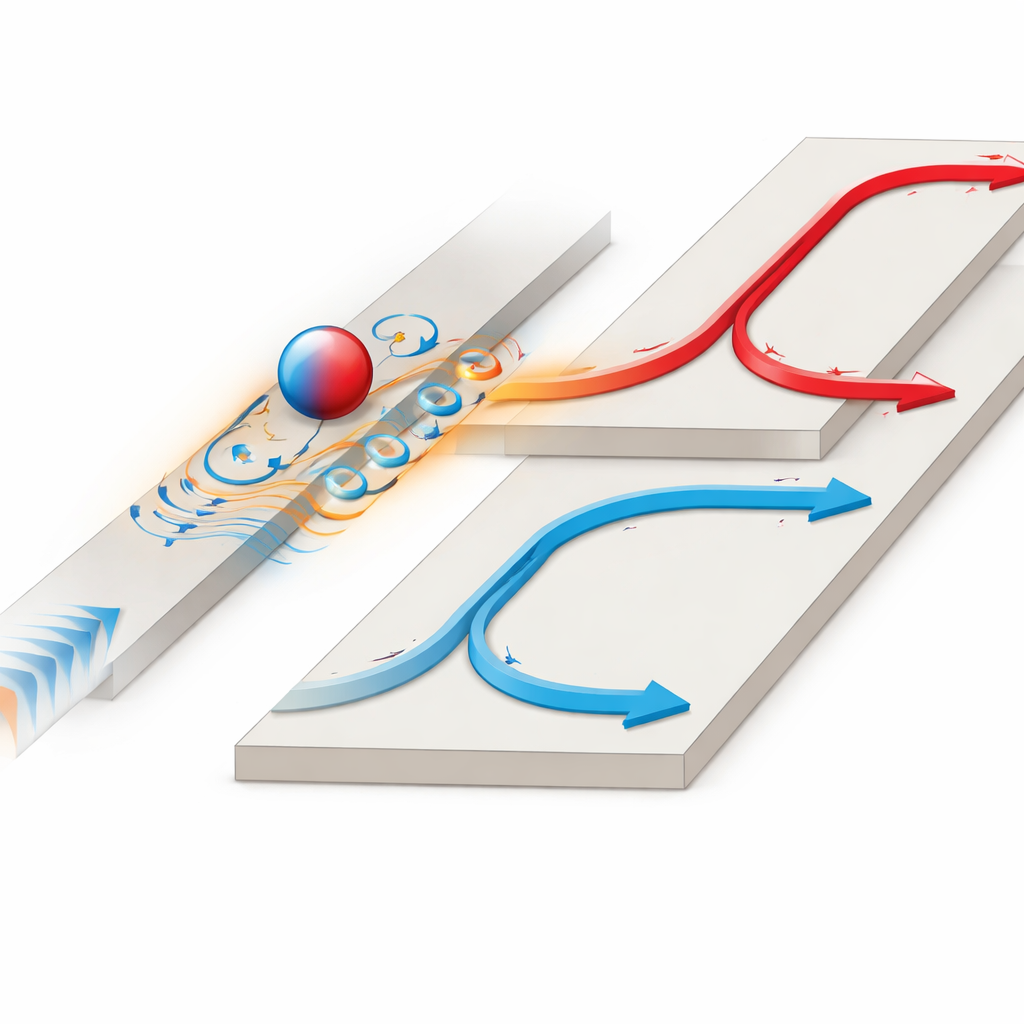

Basándose en este efecto, el equipo construye un dispositivo de tres puertos en el que la esfera magnética se sitúa a lo largo de una guía que conecta dos puertos de microondas, mientras que un tercer puerto se usa para excitar los magnones. A bajas frecuencias, donde la guía se comporta con índice negativo, la emisión del magnón fluye principalmente hacia un puerto de salida. A frecuencias más altas, en el régimen de índice positivo, la emisión se dirige hacia el puerto opuesto. Considerado junto con la transmisión no recíproca entre los dos puertos principales, el dispositivo actúa como un circulador cuya dirección de circulación depende de la frecuencia: la ruta de la señal recorre los tres puertos en un orden en la banda de índice negativo y en el orden inverso en la banda de índice positivo.

Hacerlo práctico y mirada al futuro

Para avanzar hacia aplicaciones, los autores exploran formas sencillas de ampliar la banda de frecuencias útil. Usar una esfera magnética mayor fortalece la interacción y ensancha la banda no recíproca, mientras que colocar varias esferas a lo largo de la línea y ajustarlas ligeramente entre sí crea una ventana de aislamiento combinada y más amplia. El aislamiento demostrado ya es comparable al de circuladores comerciales de microondas, pero en una geometría plana y compatible con chips que no depende de efectos magneto-ópticos voluminosos. Mirando al futuro, diseños similares podrían adaptarse a frecuencias de terahercios y ópticas intercambiando metamateriales y medios portadores de espín adecuados, ofreciendo una estrategia general para dispositivos compactos y reconfigurables que desvíen señales según su espín y su color (frecuencia).

Cita: Peng, YP., Zhu, SY., You, J.Q. et al. Frequency-division routing via spin–refractive-index locking. Nat Commun 17, 3637 (2026). https://doi.org/10.1038/s41467-026-70460-w

Palabras clave: bloqueo espín–índice de refracción, no reciprocidad en microondas, acoplamiento magnon–fotón, guías de onda metamateriales, enrutamiento por división de frecuencia
