Película fina de niobato de litio sobre zafiro para modulador integrado en el infrarrojo medio

Por qué importa dar forma a la luz invisible

La parte del espectro conocida como infrarrojo medio es invisible para nuestros ojos, pero está repleta de información sobre gases, contaminantes e incluso nuestro aliento. Además, atraviesa la atmósfera con más facilidad que muchos otros colores de luz, lo que la hace atractiva para enlaces inalámbricos seguros y de alta velocidad a través del aire. Para aprovechar plenamente esta región, los ingenieros necesitan chips compactos que puedan encender y apagar la luz del infrarrojo medio rápidamente o moldearla en el tiempo y en la longitud de onda. Este artículo presenta un bloque constructivo clave que faltaba: un modulador integrado para el infrarrojo medio fabricado con un cristal especial, niobato de litio, unido sobre zafiro.

Luz más allá de lo que ven nuestros ojos

La luz del infrarrojo medio, que se extiende aproximadamente de 3 a 14 micrómetros de longitud de onda, es un punto óptimo tanto para sensado como para comunicación. Muchas moléculas importantes —desde gases de efecto invernadero hasta químicos industriales— tienen huellas de absorción muy fuertes en esa región, lo que permite una detección muy sensible. Al mismo tiempo, el aire es relativamente transparente en ciertas ventanas del infrarrojo medio, con menos dispersión por polvo y menor distorsión por turbulencia. Los científicos ya disponen de potentes láseres y detectores para este rango, pero los dispositivos que realmente imprimen datos o señales de medida sobre la luz, conocidos como moduladores, se han quedado atrás, siendo a menudo voluminosos, con pérdidas o demasiado lentos.

Límites de las herramientas actuales para el infrarrojo medio

Los enfoques actuales suelen depender de accionar directamente láseres de infrarrojo medio o de tecnologías en chip que absorben demasiada luz. Los láseres de cascada cuántica y de cascada interbanda pueden modularse rápidamente, pero su física interna liga la fase y la intensidad y exige grandes variaciones eléctricas, limitando la profundidad y la eficiencia de la modulación. Otras plataformas integradas basadas en semiconductores como el germanio o el silicio alcanzan longitudes de onda mayores, pero sufren pérdidas significativas porque los mismos portadores de carga que permiten el control también absorben luz. Incluso los dispositivos de niobato de litio de película fina —que han transformado la óptica de telecomunicaciones en el infrarrojo cercano— quedan bloqueados en el infrarrojo medio por una capa de vidrio absorbente bajo el cristal. Como resultado, ningún dispositivo integrado existente ofrecía simultáneamente baja pérdida, alta velocidad, fuerte contraste entre “encendido” y “apagado” y funcionamiento profundo en el infrarrojo medio.

Un nuevo chip sobre zafiro

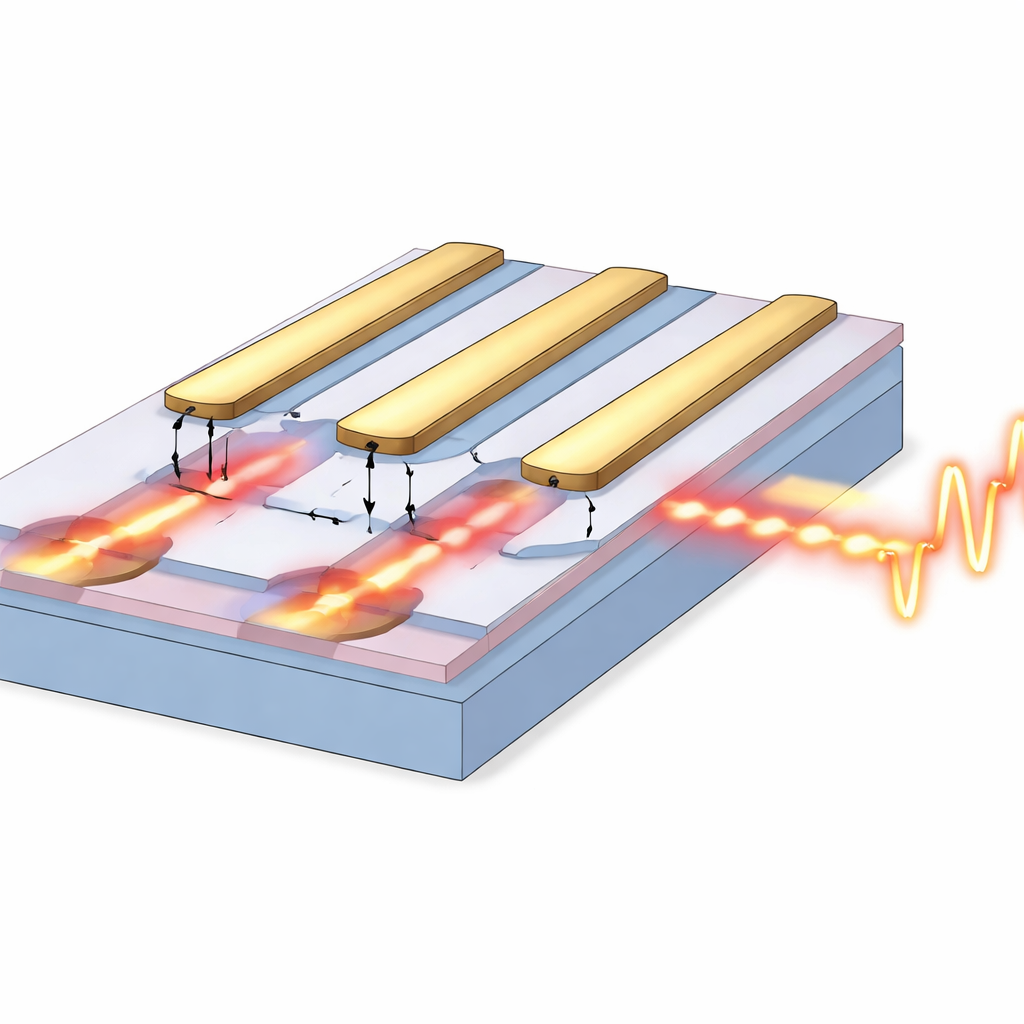

Los autores resuelven esto colocando una película fina de niobato de litio sobre una base de zafiro en lugar del vidrio habitual. El zafiro es transparente hasta aproximadamente 4,5 micrómetros y tiene buenas propiedades térmicas y de radiofrecuencia. En esta plataforma tallan guías de onda —las pequeñas pistas que guían la luz— y las disponen en un diseño de interferómetro Mach–Zehnder, donde la luz se divide en dos trayectorias y luego se vuelve a combinar. Electrodos de oro recorren junto a las trayectorias de modo que un voltaje aplicado cambia ligeramente el índice de refracción del cristal mediante el efecto Pockels, desplazando la fase de la luz en cada brazo. Cuando los haces se reúnen, esos pequeños desplazamientos de fase se traducen en grandes cambios en la intensidad de salida por interferencia. El equipo optimiza cuidadosamente el espesor de la película, la geometría de las guías de onda y la separación de los electrodos para equilibrar una modulación fuerte frente a las pérdidas añadidas por el metal y los bordes rugosos.

Control rápido y limpio de haces en el infrarrojo medio

En este chip sobre zafiro, los investigadores demuestran modulación de amplitud alrededor de una longitud de onda de 4 micrómetros, con operación que abarca de 3,95 a 4,5 micrómetros —aproximadamente medio micrómetro de rango de sintonía. El dispositivo alcanza un ancho de banda eléctrico de 3 decibelios por encima de 20 gigahercios, lo que significa que puede conmutar la luz decenas de miles de millones de veces por segundo, y muestra una alta relación de extinción de aproximadamente 17 decibelios, ofreciendo una diferencia clara entre los estados brillante y tenue. El producto voltaje‑longitud (una métrica estándar de eficiencia) es de 22 voltio‑centímetros, competitivo para esta difícil región de longitudes de onda. Usan el dispositivo para enviar datos a 10 gigabits por segundo a través de medio metro de aire con un diagrama ocular limpio y para crear un peine de frecuencias en el infrarrojo medio —un espectro formado por muchas líneas igualmente espaciadas— de alrededor de 70 gigahercios de ancho, puramente mediante modulación eléctrica en el chip.

Qué significa esto para aplicaciones en el mundo real

Para un público no especializado, la idea clave es que los autores han demostrado que es posible construir un “atenuador y modelador” compacto e integrado para haces del infrarrojo medio que es rápido, relativamente de baja pérdida y compatible con potencias ópticas realistas. Aunque el dispositivo todavía requiere voltajes de excitación bastante altos y las pérdidas aumentan en las longitudes de onda más largas probadas, el trabajo demuestra que el niobato de litio de película fina sobre zafiro puede alojar moduladores prácticos para el infrarrojo medio. Con refinamientos adicionales —tales como diseños resonantes para reducir el voltaje de operación y mejoras en la fabricación para disminuir las pérdidas— esta plataforma podría sustentar futuros sensores a escala de chip, monitores ambientales y enlaces de comunicación en espacio libre que utilicen luz infrarroja invisible para identificar moléculas presentes y transmitir datos por el aire con alta velocidad y robustez.

Cita: Didier, P., Jain, P., Bertrand, M. et al. Thin film lithium niobate on sapphire for integrated mid-infrared modulator. Nat Commun 17, 3050 (2026). https://doi.org/10.1038/s41467-026-69880-5

Palabras clave: fotónica del infrarrojo medio, modulador electro-óptico, niobato de litio, sensado espectroscópico, comunicación óptica en espacio libre
