Dispersión resonante de rayos X blandos mejorada con patrones para monitorización operando de interfaces electroquímicas sólido-líquido

Por qué importan las superficies diminutas enterradas

Muchas de las tecnologías más importantes hoy en día, desde baterías recargables hasta dispositivos que producen hidrógeno a partir del agua, dependen de lo que ocurre donde los sólidos contactan con los líquidos. Estas capas límite delgadas controlan la velocidad de las reacciones y la vida útil de los dispositivos, pero son extremadamente difíciles de observar en funcionamiento: están enterradas bajo líquidos, tienen sólo unos pocos átomos de espesor y cambian constantemente. Este estudio presenta un nuevo método basado en rayos X que puede seguir en tiempo real tanto la estructura como la química de dichas interfaces ocultas sin dañarlas.

Convertir la muestra en parte del microscopio

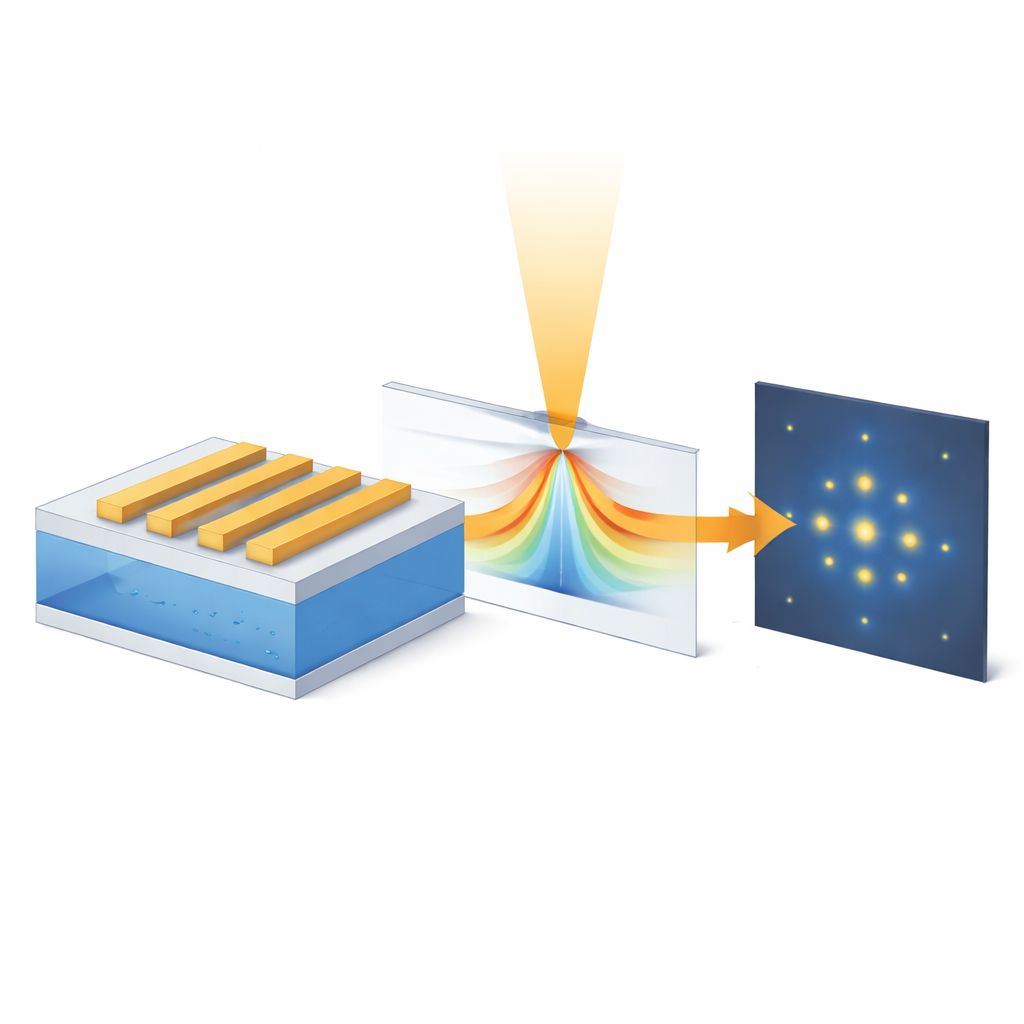

Los autores desarrollan una técnica llamada Dispersión Resonante de Rayos X Blandos mejorada con Patrones, o PE‑RSoXS. En lugar de tratar la muestra como un objeto pasivo, la moldean deliberadamente en una «rejilla de líneas» de nanobandas metálicas con un espaciamiento preciso. Cuando los rayos X blandos atraviesan esta superficie pautada, las nanobandas actúan como pequeños elementos ópticos que desvían e interfieren con los rayos X de manera controlada. Al sintonizar la energía de los rayos X para que coincida con la absorción de elementos específicos, el método se vuelve sensible no solo a la forma y el grosor, sino también al estado químico de los átomos en la superficie. El patrón repetido hace que la señal dispersada de rayos X sume coherentemente, aumentando su intensidad en varios órdenes de magnitud en comparación con una única característica no pautada.

Observando un electrodo funcional de separación de agua

Para demostrar PE‑RSoXS, el equipo estudia electrodos de níquel que impulsan la reacción de evolución de oxígeno, un paso clave en la separación del agua para producir hidrógeno verde. Fabrican nanobandas de níquel de unos 100 nanómetros de ancho y 50 nanómetros de alto sobre ventanas delgadas que se pueden montar en una minicelda de flujo llena de solución alcalina. Mientras el electrodo funciona a distintos voltajes, rayos X blandos sintonizados cerca del borde de absorción del níquel iluminan las bandas y un detector registra el patrón resultante de puntos brillantes de difracción. Porque los distintos órdenes de difracción responden de manera diferente a cambios en la capa exterior frente al núcleo interior de cada banda, los investigadores pueden separar las señales de la interfaz enterrada de las del metal masivo subyacente.

Revelando cambios subnanométricos y estados activos

Comparando los patrones de dispersión medidos con simulaciones por ordenador detalladas de cómo los rayos X se propagan a través de bandas de núcleo‑capa, los autores reconstruyen cómo evoluciona la superficie de níquel en condiciones operativas. En circuito abierto y a un voltaje moderado, la capa exterior de níquel oxidado permanece delgada, y el ancho total de la banda incluso se contrae ligeramente, lo que sugiere la formación de una capa superficial más densa. Cuando el voltaje aumenta hasta el régimen donde se produce activamente oxígeno, la capa exterior se engrosa solo un par de nanómetros y las bandas se ensanchan modestamente —cambios muy por debajo del límite de difracción de rayos X pero aún detectables por su influencia en las intensidades de difracción. Al mismo tiempo, las señales de dispersión dependientes de la energía revelan que los átomos de níquel en la capa cambian de un estado de oxidación más bajo a uno más alto asociado con la forma más activa del catalizador.

Sondeando dinámicas que otras herramientas no detectan

El método es rápido y suave: cada patrón de dispersión puede obtenerse en un milisegundo con una dosis de rayos X extremadamente baja, evitando daños que pueden afectar a estudios con microscopía electrónica. Porque cientos de nanobandas idénticas contribuyen a la señal, las mediciones son estadísticamente robustas en lugar de depender de una única región diminuta. Simulaciones adicionales muestran que PE‑RSoXS es sensible no solo al grosor y la composición de la capa, sino también a dónde se sitúa una capa oxidada dentro de cada unidad repetida, lo que sugiere una resolución espacial práctica mejor que un nanómetro para resolver la estructura interfacial.

Cómo avanza esto la investigación en energía limpia

En términos sencillos, este trabajo convierte una superficie catalítica en su propia antena finamente afinada para rayos X, permitiendo a los investigadores «escuchar» cómo las interfaces enterradas se reorganizan y cambian su química mientras una reacción está en curso. Los autores demuestran que PE‑RSoXS puede señalar cuándo y dónde se forma la fase de níquel catalíticamente activa y cuánto se hincha el material, todo bajo condiciones líquidas realistas. Dado que el enfoque puede adaptarse a otros elementos reajustando la energía de los rayos X y rediseñando los patrones, ofrece una vía versátil para estudiar una amplia gama de sistemas energéticos y catalíticos. En última instancia, tales conocimientos pueden guiar el diseño de baterías más duraderas, electrodos para formar combustibles más eficientes y otras tecnologías que dependen de interfaces frágiles y ocultas.

Cita: Li, H., Andrle, K., Zhang, Q. et al. Pattern-enhanced Resonant Soft X-ray Scattering for Operando monitoring of electrochemical solid-liquid interfaces. Nat Commun 17, 2997 (2026). https://doi.org/10.1038/s41467-026-69852-9

Palabras clave: interfaces electroquímicas, dispersión de rayos X blandos, separación de agua, catalizadores de níquel, caracterización operando
