3D-Rekonstruktion und Ätzprofil-Simulation für den Wackel-Effekt der aktiven Bereiche in der DRAM-Herstellung

Warum winzige Wellen für das tägliche Rechnen wichtig sind

Jedes Mal, wenn Sie eine App öffnen, ein Video streamen oder ein Spiel starten, stützt sich Ihr Gerät stark auf eine Standardtechnologie namens DRAM, den Hauptspeicher in Computern und Telefonen. Während Unternehmen immer mehr Bits pro Chip unterbringen, müssen die winzigen 3D-Strukturen, die elektrische Ladung speichern und transportieren, mit äußerster Präzision geätzt werden. In dieser Studie haben Forscher einen rätselhaften Defekt untersucht, der als „wackelnder aktiver Bereich“ bezeichnet wird: Schlüsselmerkmale der Transistoren in DRAM biegen sich und wölben sich, anstatt gerade zu bleiben. Das Verständnis und die Kontrolle dieser subtilen Verzerrung könnten dazu beitragen, zukünftige Speichermodule schnell, effizient und zuverlässig zu halten.

Das Problem in nächsten Generationen von Speicherchips

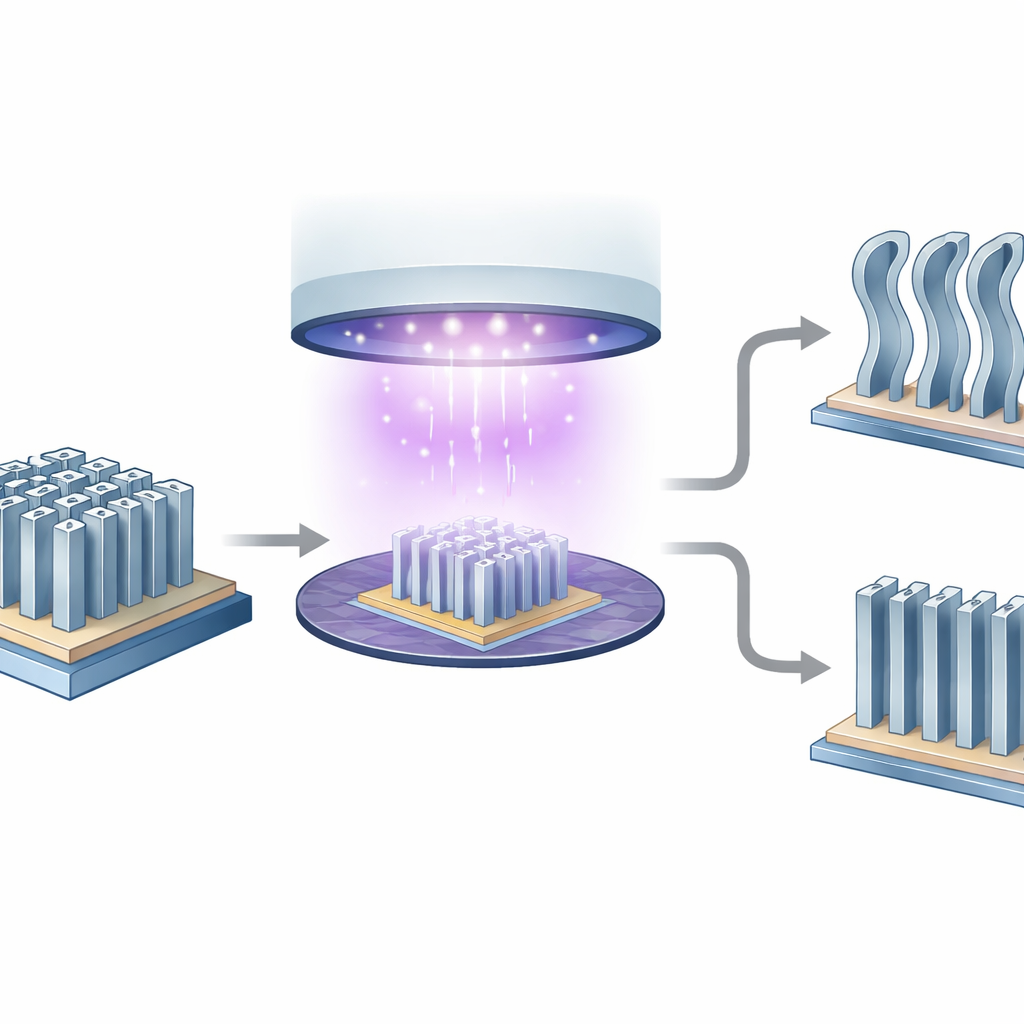

Moderne DRAM-Zellen beruhen auf schmalen, finnenähnlichen Bereichen, den aktiven Bereichen, die als Autobahn für den Ladungsfluss zu und von den winzigen Kondensatoren dienen, die Daten speichern. Um die enormen Dichten der heutigen Elektronik zu erreichen, gestalten Chip-Hersteller diese Finnen mit komplexen, mehrstufigen Verfahren. Wenn die Finnen jedoch mit Plasma geätzt werden — ein Prozess, bei dem die Oberfläche mit energiereichen Teilchen bombardiert wird —, können ihre ursprünglich geraden Formen in sanft wellige oder geneigte Profile verzerren. Diese „wackelnden“ Finnen verringern die Fähigkeit der Kondensatoren zu laden und zu entladen und können schließlich die Zuverlässigkeit ganzer Speicherarrays untergraben. Der Effekt wurde in der Industrie häufig beobachtet, sein detaillierter physikalischer Ursprung war jedoch unklar.

Die volle 3D-Form nanoskaliger Finnen sehen

Traditionelle Bildgebungswerkzeuge wie Raster- und Transmissions-Elektronenmikroskope liefern meist flache, zweidimensionale Schnappschüsse. Für komplexe, tiefe Strukturen wie DRAM-Aktivbereiche ist das, als würde man einen Wolkenkratzer anhand eines einzigen Grundrissplans beurteilen. Das Team nutzte stattdessen eine Methode namens FIB-SEM, bei der abwechselnd ultradünne Materialschichten mit einem Ionenstrahl abgetragen und jede Schicht mit einem Elektronenmikroskop abgebildet wird. Durch das Stapeln von etwa 300 solchen Bildern und deren Verarbeitung mit fortschrittlicher Software und tiefenlernender Segmentierung rekonstruierten sie eine vollständige dreidimensionale Ansicht der unter einem Versuchsrezept geätzten Finnen. Diese Rekonstruktionen zeigten, dass der Wackeleffekt mit der Tiefe stärker wird und dass die Finnen insbesondere näher an ihren Unterseiten breiter werden und stärker krümmen — ein Befund, der Hinweise aus einfachen Querschnittsbildern bestätigte, nun aber in vollständiger 3D-Detailkarte vorlag.

Einen virtuellen Ätz-Labor im Computer aufbauen

Während 3D-Rekonstruktionen reichhaltige Details liefern, sind sie langsam, destruktiv und für viele verschiedene Prozessrezepte praktisch nicht wiederholbar. Um zu untersuchen, was das Wackeln verursacht und wie man es kontrollieren kann, bauten die Forscher ein dreidimensionales Computermodell des Ätzprozesses. Mit einem Monte-Carlo-Ansatz behandelten sie das Material als winzige Volumenelemente und simulierten Ströme neutraler Teilchen und Ionen, die auf die Oberfläche treffen, reagieren und Material abtragen oder ablagern. Ihr Modell erfasste, wie Teilchenfluss, Oberflächenreaktionen und Reflexionen das sich entwickelnde Finnenprofil im Laufe der Zeit formen. Anschließend führten sie virtuelle Experimente durch, die ihre Laborbedingungen nachbildeten, wobei der Schwerpunkt insbesondere auf drei Sauerstoffdurchflussraten im Ätzgasgemisch lag: niedrig, mittel und hoch.

Wie Sauerstofffluss gerade Finnen in wellige verwandelt

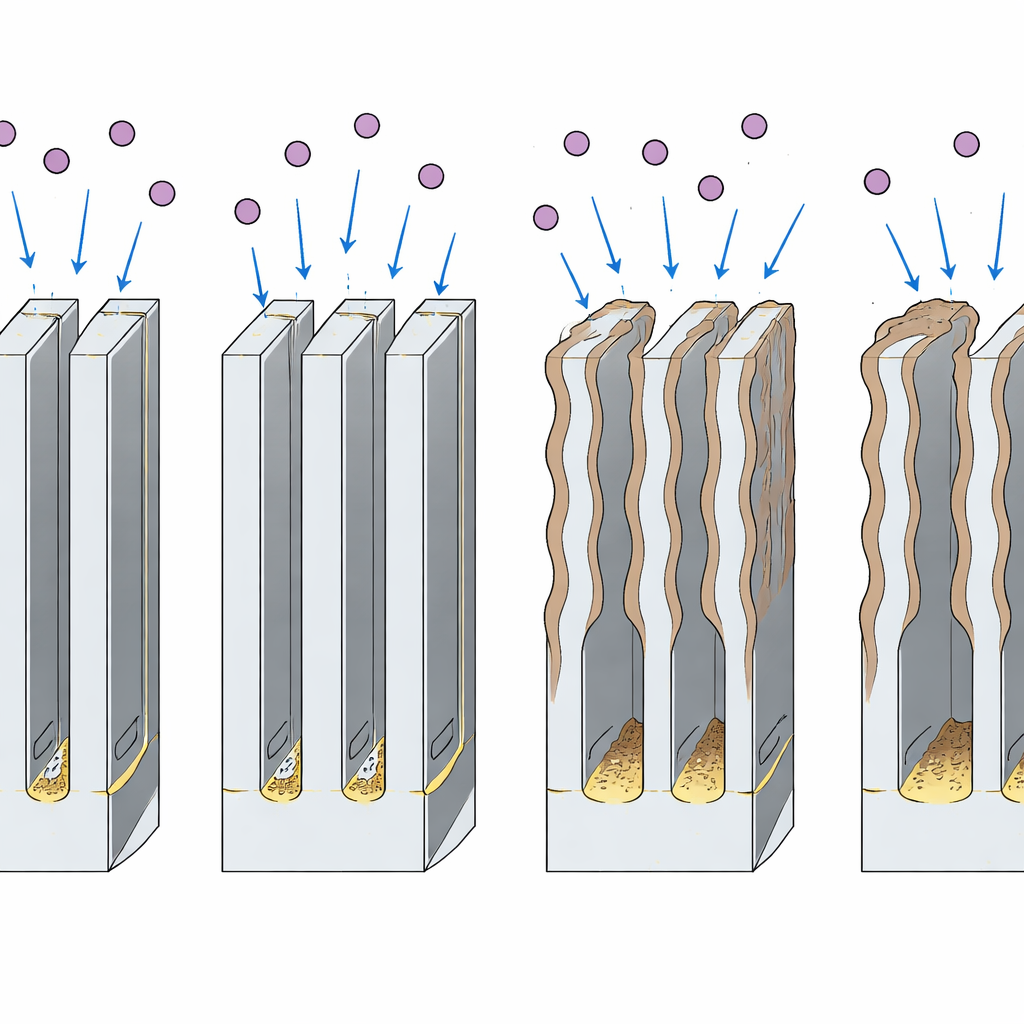

Die Simulationen spiegelten die 3D-Rekonstruktionen sehr genau wider. Mit steigendem Sauerstofffluss wurden die Finnen stärker verjüngt und zeigten entlang ihrer Höhe deutlichere Wellen, genau wie in den realen Experimenten. Das Modell legte einen Schlüsselmechanismus offen: einen „Loading-Effekt“, bei dem Bereiche mit größeren Öffnungen zwischen den Finnen mehr reaktive Spezies erhalten und dadurch unterschiedliche Mengen an Nebenprodukten an ihren Seitenwänden bilden als enge Bereiche. In der hier verwendeten Brom-/Sauerstoff-Chemie regeln flüchtige Silizium-Brom-Verbindungen und sauerstoffgetriebene Oberflächenschichten zusammen, wie schnell der Boden abgetragen wird und wie viel schützender Film an den Seiten aufgebaut wird. Mehr Sauerstoff begünstigt dickere Seitenwand-Schutzschichten und Wiedereinlagerung, was wiederum das seitliche Wachstum und die Welligkeit der Finnen verstärkt. Um dies zu quantifizieren, definierte das Team einen einfachen "Wackelgrad" basierend darauf, wie stark die Finnbreite im Vergleich zur ursprünglichen Mustergröße zunimmt; diese Kennzahl stieg sowohl in Experimenten als auch in Simulationen mit höherem Sauerstofffluss konsistent an.

Ein klarerer Weg zu besserer Speicherfertigung

Durch die Kombination hochauflösender 3D-Bildgebung mit einer sorgfältig kalibrierten 3D-Simulation verbindet die Studie einen lange beobachteten Industriefehler mit konkreten, kontrollierbaren Prozessparametern. Die Ergebnisse zeigen, dass wackelnde aktive Bereiche nicht nur durch fehlerhafte Masken an der Oberfläche entstehen, sondern tief im Ätzprozess selbst durch das Zusammenspiel von Gasen, Ionen und Nebenprodukten in beengten nanoskaligen Räumen generiert werden können. Ein niedrigerer Sauerstofffluss während des Ätzens erwies sich als Mittel zur Verringerung der Ausprägung der Wellen und bietet eine praktische Richtlinie für Chiphersteller, weist aber auch auf Kompromisse hin, die in künftigen Arbeiten noch untersucht werden müssen. Im Kern liefern die Autorinnen und Autoren sowohl ein diagnostisches Werkzeug als auch eine Landkarte für Ätz-Rezepte, die DRAM-Finnen gerader halten — und damit unsere alltäglichen digitalen Geräte reibungsloser laufen lassen.

Zitation: Hu, Z., Wen, J., Yang, C. et al. 3D reconstruction and etching profile simulation for wiggling active area effect in dynamic random access memory manufacturing. Commun Eng 5, 65 (2026). https://doi.org/10.1038/s44172-026-00626-3

Schlüsselwörter: DRAM-Herstellung, Plasmaätzen, 3D-Nanostrukturen, Prozesssimulation, Halbleiterzuverlässigkeit
