Volumetrische, nicht-invasive kardiale Kartierung für zugängliche globale Arrhythmie-Charakterisierung

Herzrhythmusstörungen ohne Operation sichtbar machen

Herzrhythmusstörungen sind häufig, gefährlich und oft schwer genau zu lokalisieren, ohne Katheter ins Herz einzuführen. Diese Studie stellt eine Methode vor, mit der sich zeigen lässt, wo abnorme Schläge beginnen und wie sie sich im Herzen ausbreiten, allein mithilfe von Sensoren auf der Haut und Computermodellen. Gelingt dies, könnte eine solche Technologie fortgeschrittene Versorgung für gefährliche Arrhythmien zugänglicher machen, insbesondere in Kliniken, die keine teuren Scanner oder invasiven Verfahren vorhalten.

Warum Herzrhythmen so schwer nachverfolgbar sind

Erkrankungen wie Vorhofflimmern, ventrikuläre Tachykardie und andere Rhythmusstörungen betreffen grob jeden dritten Erwachsenen und erhöhen das Risiko für Schlaganfall, Herzinsuffizienz und plötzlichen Herztod. Heute verlassen sich Ärztinnen und Ärzte häufig auf Medikamente, die nicht immer wirksam sind, oder auf invasive Verfahren, bei denen Katheter ins Herz geführt werden, um elektrische Signale zu kartieren. Ein neuerer nicht-invasiver Ansatz, die elektrokardiographische Bildgebung, nutzt bereits viele Brustkorb-Elektroden und Computermodelle, um Körperoberflächen-Signale in Karten der elektrischen Aktivität auf der Herzoberfläche zu übersetzen. Ein zentrales Problem bleibt jedoch: Viele gefährliche Rhythmen entstehen tiefer in der Herzwand, außerhalb der Reichweite rein oberflächenbasierter Karten, was zu unsicherer Lokalisation und längeren, komplexeren Eingriffen führen kann.

Von flachen Karten zu 3D-Herzaktivität

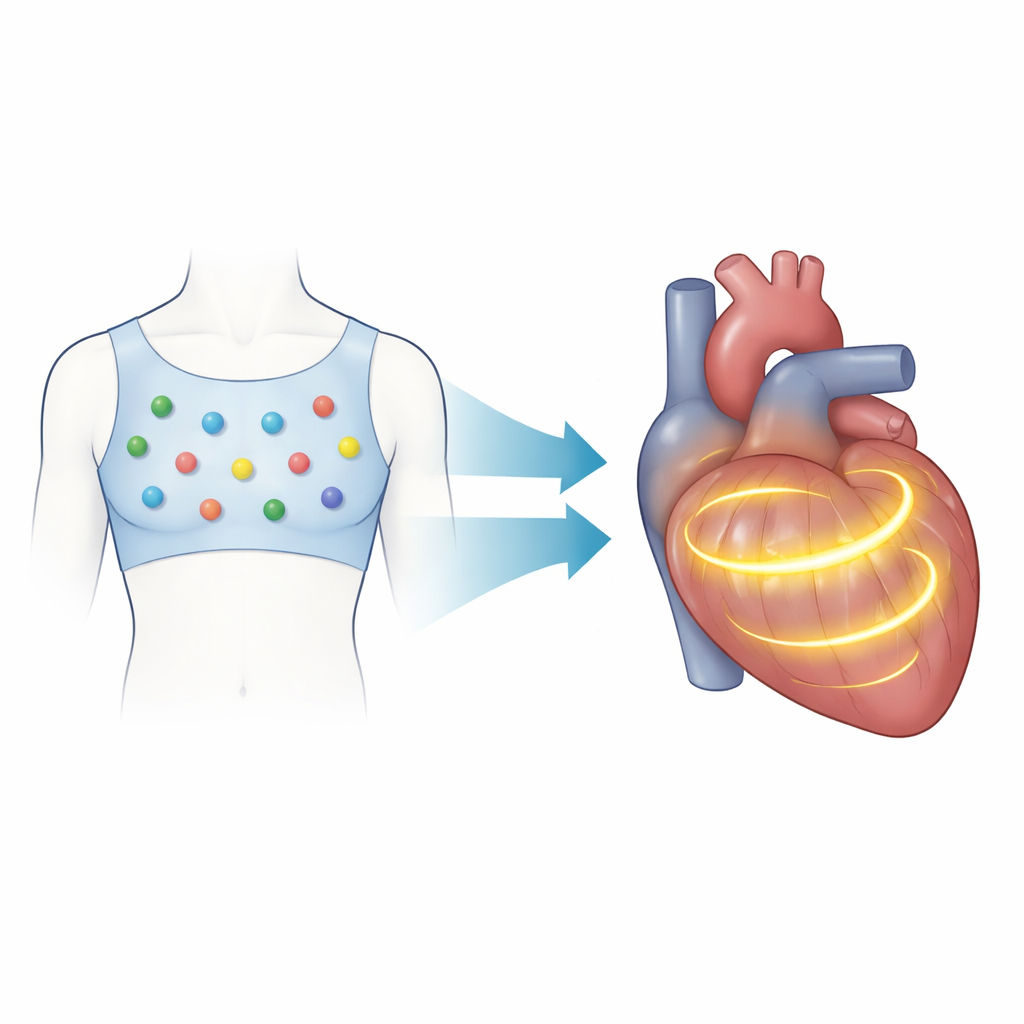

Die Autorinnen und Autoren stellen eine volumetrische Version dieses Kartierungsansatzes vor, die die elektrische Aktivität im gesamten Herzmuskel statt nur an dessen Oberfläche rekonstruiert. Die Patientinnen und Patienten tragen eine Weste mit 128 Elektroden, die subtile Spannungsänderungen am Torso aufzeichnen. Gleichzeitig erstellt das System mithilfe kamerabasierter Scans und eines statistischen Formmodells ein annäherndes 3D-Modell von Torso und Herz und vermeidet so die Notwendigkeit von CT oder MRT. Mit einer physikbasierten Formulierung, die die winzigen elektrischen Quellen des Herzens als Volumenströme behandelt, verknüpft die Methode Körperoberflächen-Signale mit Aktivität im Inneren des Herzens. Mathematische Werkzeuge wie Greensche Funktionen und Regularisierungsalgorithmen schätzen dann, wie sich eine Aktivierungswelle zeitlich durch den Herzmuskel bewegt, und erzeugen 3D-„Aktivierungszeit“-Karten, die zeigen, wann jede Region des Herzens aktiviert wird.

Test der Methode in virtuellen und realen Herzen

Um die Leistungsfähigkeit der 3D-Kartierung zu prüfen, erzeugte das Team zunächst Computermodelle von vorzeitigen ventrikulären Kontraktionen – Extraschlägen, die an verschiedenen Stellen der Ventrikel beginnen. Sie verglichen ihre volumetrischen Karten mit traditionellen oberflächenbasierten Karten und maßen, wie weit die geschätzten Ursprünge jeder Methode im Vergleich zum wahren Ursprung in der Simulation entfernt waren. Der volumetrische Ansatz halbierte ungefähr den typischen Distanzfehler, mit besonders großen Verbesserungen für Schläge, die in komplexen Regionen wie dem Septum (der Wand zwischen den Ventrikeln) und der Ventrikelbasis beginnen. Die Methode wurde anschließend bei vier Patientinnen und Patienten mit schwierigen Rhythmusstörungen angewendet: Extraschläge aus dem rechten Ventrikelausgangsbereich, Linksschenkelblock, eine re-entrant verlaufende ventrikuläre Tachykardie im Zusammenhang mit Narbengewebe und das Wolff–Parkinson–White-Syndrom mit einem zusätzlichen elektrischen Weg. In jedem Fall stimmten die rekonstruierten 3D-Aktivierungsmuster mit invasiven Karten, bildgebungsbasierten Narbenbewertungen oder standardmäßigen Elektrokardiogrammen überein.

Was 3D-Karten bei speziellen Erkrankungen zeigen

Bei der Patientin mit Extraschlägen aus dem rechten Ventrikelausgangsbereich identifizierte die nicht-invasive 3D-Karte korrekt die Region, an der später invasiv katheterbasiert abladiert wurde. Im Fall des Linksschenkelblocks zeigte die Methode eine verzögerte Aktivierung über den linken Ventrikel und erfasste die ungleichmäßige zeitliche Verteilung, die wichtig für die Auswahl und Feinabstimmung einer Resynchronisationstherapie ist. Für den Ventrikel-Tachykardie-Patienten zeichnete die 3D-Karte einen kreisenden Aktivierungspfad nach, der mit einem Korridor aus fibrotischem Gewebe übereinstimmte, wie ihn spezialisierte Bildverarbeitungssoftware definiert hatte. Beim Wolff–Parkinson–White-Patienten kartierte der volumetrische Ansatz simultan Atrien und Ventrikel und klärte, wie der zusätzliche Leitungsweg sie verbindet. Die Forschenden testeten außerdem zwei öffentlich verfügbare Fälle von alten Herzinfarkten und konnten grob Lage und Ausdehnung narbenbedingter Auffälligkeiten zuordnen, obwohl ein Fall weiterhin herausfordernd blieb.

Versprechen und nächste Schritte für die Patientenversorgung

Diese Arbeit legt nahe, dass volumetrische elektrokardiographische Bildgebung eine nicht-invasive, dreidimensionale Sicht darauf liefern kann, wie sich elektrische Signale durch den Herzmuskel bewegen – nicht nur über dessen Oberfläche. Indem die Methode die Präzision verbessert, mit der Ärztinnen und Ärzte die Quellen und Leitungswege abnormaler Rhythmen lokalisieren können – insbesondere solcher, die tief im Herzen verborgen liegen –, könnte sie die Prozedurplanung schärfen, Ablationen direkter anleiten und dabei helfen zu entscheiden, wer von Therapien wie der kardialen Resynchronisation voraussichtlich profitiert. Die Autorinnen und Autoren betonen, dass noch größere, sorgfältig kontrollierte klinische Studien erforderlich sind, doch weist der Ansatz in Richtung einer Zukunft, in der detaillierte 3D-Karten von Herzrhythmusstörungen aus einer Elektrodenweste und Standard-Computerhardware erstellt werden können und so den Zugang zu fortgeschrittener Arrhythmieversorgung weltweit erweitern könnten.

Zitation: Vicente-Puig, J., Chamorro-Servent, J., Zacur, E. et al. Volumetric non-invasive cardiac mapping for accessible global arrhythmia characterization. Commun Med 6, 263 (2026). https://doi.org/10.1038/s43856-025-01332-5

Schlüsselwörter: Herzrhythmusstörung, nichtinvasive Herz-Kartierung, elektrokardiographische Bildgebung, 3D-Herzaktivierung, Planung der Katheterablation
