Oxidation von Zirkoniumlegierungen für Kernbrennstoffmantel

Warum die Haut des Kernbrennstoffs wichtig ist

Kernkraftwerke verlassen sich auf lange, dünne Metallrohre, um ihren Brennstoff zu halten und Radioaktivität einzuschließen. Diese Rohre bestehen aus Zirkoniumlegierungen, die jahrelang heißem, hochdruckigem Wasser und in seltenen Notfällen heißem Dampf standhalten müssen. Dieser Übersichtsartikel erklärt, wie diese Legierungen langsam korrodieren, warum sich die Korrosion plötzlich verschlechtern kann, wie dadurch Wasserstoff in das Metall gelangt und woran Wissenschaftler arbeiten, um für zukünftige Reaktoren sicherere und langlebigere Brennstoffummantelungen zu entwickeln.

Wie Zirkoniumummantelungen im Betrieb rosten

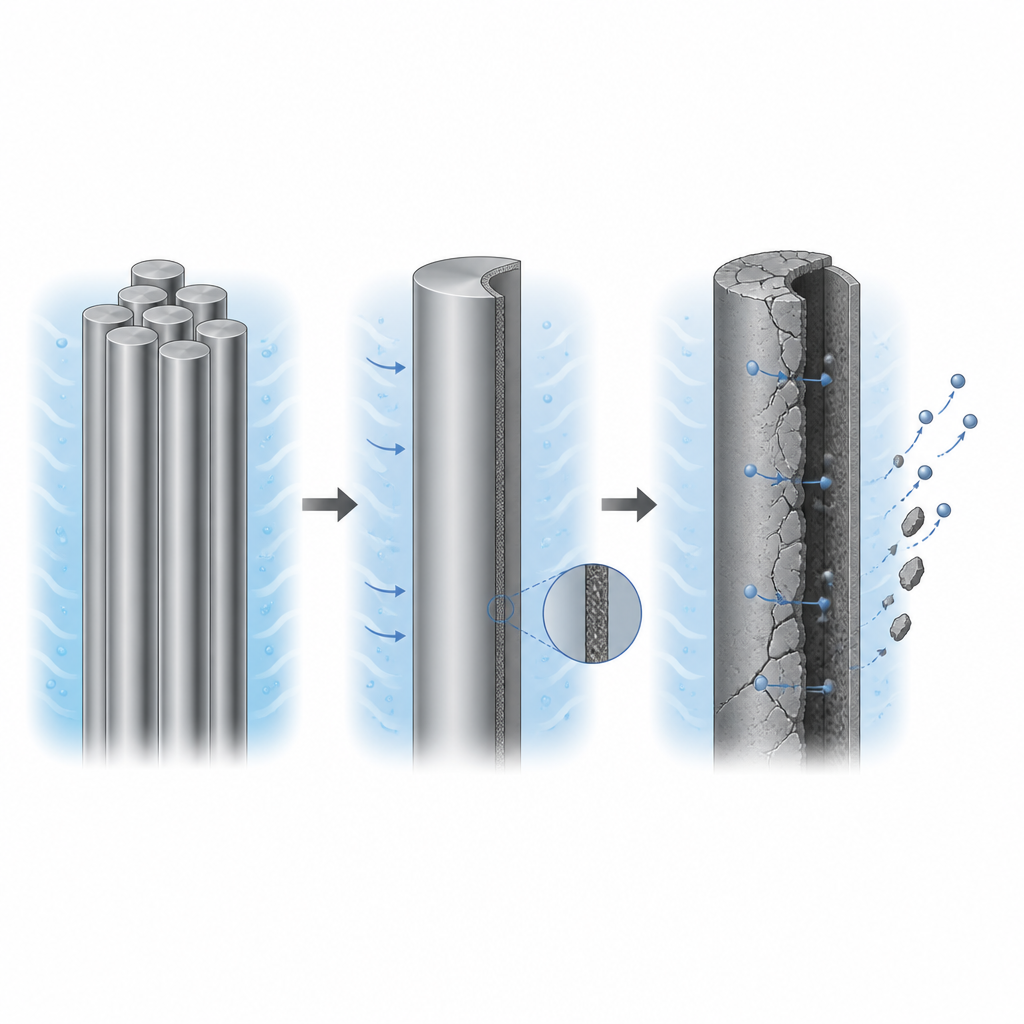

In einem laufenden Reaktor liegen Zirkoniumlegierungsrohre in Wasser bei ungefähr dem Dreifachen des Drucks am Meeresboden und bei Temperaturen, die einem Schnellkochtopf ähneln. Wassermoleküle zerfallen an der Metalloberfläche, Sauerstoff verbindet sich mit Zirkonium zu einer keramischen Haut, und Wasserstoff wird freigesetzt. Diese Oxidschicht wächst meist kontrolliert und wirkt als Barriere, die weiteren Angriff verlangsamt. Über Jahre des Betriebs dickt die Schicht jedoch an, innere Spannungen bauen sich auf und mikroskopische Risse erscheinen. Diese Risse eröffnen schnelle Wege für Wasser und Wasserstoff, beschleunigen die Korrosion und verringern die Zeit, in der die Ummantelung sicher im Reaktor verbleiben kann.

Was bei einem Unfall passiert

Während eines Kühlmittelverlustunfalls, wie er nach der Fukushima-Katastrophe betrachtet wurde, kann dieselbe Ummantelung plötzlich Dampf bei Temperaturen ausgesetzt sein, die an einen Pizzaofen grenzen. Unter diesen extremen Bedingungen wächst die Oxidschicht deutlich schneller und wird ungleichmäßig. Dichte innere Regionen werden von poröseren äußeren Bereichen überlagert, und lokal können "Blasen" aus sehr dicker Oxidschicht entstehen. Die Oxidation folgt dann nicht mehr der sanften, verlangsamenden Kurve des normalen Betriebs, sondern kann in eine nahezu lineare Zunahme umschlagen, was auf eine unkontrollierte Oxidation hinweist. Diese aggressive Reaktion erzeugt außerdem große Mengen Wärme und Wasserstoff, was sowohl die Metallrohre als auch die Gesamtsicherheit der Anlage gefährdet.

Verborgene Veränderungen in der Rostschicht

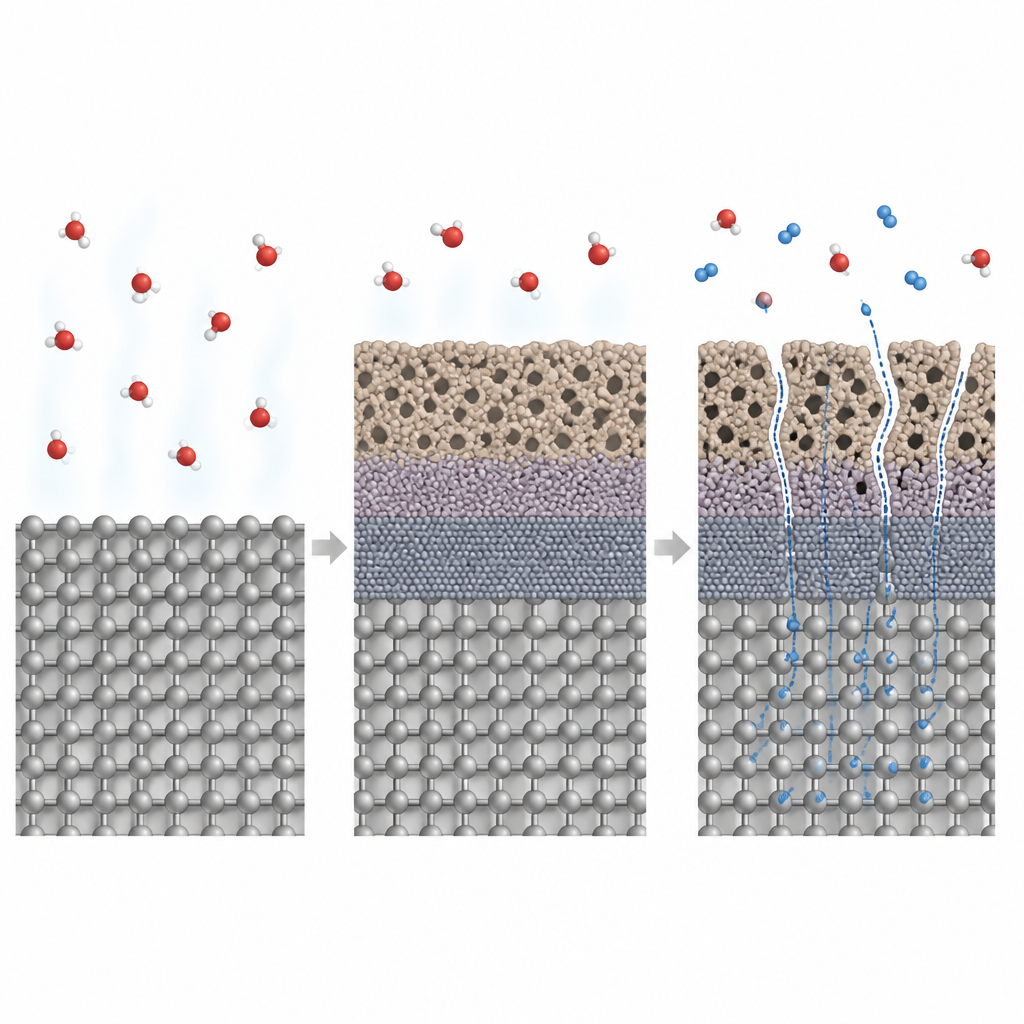

Obwohl das Oxid wie ein einfacher weißer Film aussieht, ist seine innere Struktur komplex und in ständiger Veränderung. Die schützende Haut besteht hauptsächlich aus Zirkoniumdioxid, das verschiedene Kristallformen annehmen kann. Ein höherer Anteil einer als tetragonal bezeichneten Form hält die Schicht tendenziell kompakter und schützender, während ein Übergang in die monokline Form Volumenänderungen verursacht, die das Oxid aufreißen und ablösen. Spannung innerhalb der Schicht, Korngröße und winzige Poren oder Kanäle beeinflussen dieses Formänderungsverhalten. Diese Defekte fungieren wie Autobahnen für Sauerstoff und Wasserstoff, die so das darunterliegende Metall erreichen können, wo sich Wasserstoff ansammelt und spröde Hydride bildet, die die Ummantelung schwächen.

Wie Legierungsdesign und Umgebung die Korrosion prägen

Die Übersicht zeigt, dass die genaue Zusammensetzung und Mikrostruktur von Zirkoniumlegierungen stark beeinflussen, wie sie altern. Zusätze wie Zinn, Niob, Eisen, Chrom, Kupfer und andere Spurenelemente können je nach Menge und der Art, wie sie sich zu kleinen Partikeln anlagern, die Rostbildung verlangsamen oder beschleunigen. Korngröße, Textur und interne Defekte im Metall spielen ebenfalls eine Rolle, weil sie bestimmen, wie die Oxidschicht beginnt und wo sie reißt. Hinzu kommen die Chemie des Kühlwassers — einschließlich Lithium- und Borzugaben zur Reaktorregelung — sowie die Mengen an gelöstem Sauerstoff und Wasserstoff, die das Gleichgewicht zwischen gleichmäßiger Korrosion und schädlichem knotenförmigem Angriff verschieben. Neutronenstrahlung im Kern verteilt Legierungselemente zusätzlich und verändert die Oxidstruktur im Laufe der Zeit, was eine weitere Komplexitätsebene hinzufügt.

Blick auf Atome als Leitfaden für sicherere Legierungen

Um diese vielen Einflüsse zu entwirren, kombinieren Forscher heute hochauflösende Mikroskope mit Computersimulationen, die einzelne Atome verfolgen. Rechnungen auf Basis der Quantenmechanik und Molekulardynamik verfolgen, wie Sauerstoff an Zirkoniumoberflächen haftet, entlang von Korngrenzen diffundiert und beim Aufbau der ersten Oxidschichten hilft. Modelle im größeren Maßstab verknüpfen diese atomaren Vorgänge mit Wachstumsraten und Rissmuster, wie sie an realen Ummantelungen beobachtet werden. Die Übersicht argumentiert, dass zukünftiger Fortschritt davon abhängen wird, diese Erkenntnisse in praktische Gestaltungsregeln umzusetzen, die Legierungszusammensetzung und Verarbeitung mit dem Langzeitverhalten in Reaktoren verbinden.

Was das für die künftige Kernenergie bedeutet

Für Nichtfachleute lautet die Hauptbotschaft, dass die Sicherheit von Kernbrennstoff stark von einer dünnen, sich wandelnden Rostschicht abhängt, die sich auf seiner Metallhülle bildet. Diese Übersicht fasst zusammen, was darüber bekannt ist, wie diese Schicht wächst, ihre Form ändert, reißt und Wasserstoff ins Metall gelangen lässt, und wo große Wissenslücken bestehen. Indem sie klärt, wie Legierungsrezepte, Wasserchemie, Temperatur, Strahlung und Spannungen zusammenwirken, weist die Arbeit Wege zu neuen zirkoniumbasierten Ummantelungen, die länger gegen Oxidation resistent sind und weniger Wasserstoff aufnehmen. Solche unfalltoleranten Legierungen könnten Betreibern mehr Zeit zur Reaktion in Notfällen geben und gleichzeitig die alltägliche Korrosion besser unter Kontrolle halten.

Zitation: Liu, TY., Han, WZ. Oxidation of zirconium alloys for nuclear fuel cladding. Commun Mater 7, 137 (2026). https://doi.org/10.1038/s43246-026-01201-1

Schlüsselwörter: Zirkoniumlegierungen, Kernbrennstoffummantelung, Oxidation, Wasserstoffversprödung, unfalltolerante Brennstoffe
