Strahlungsschäden in Wolfram unter hochenergetischer He‑Ionenbestrahlung

Warum das für künftige saubere Energie wichtig ist

Fusionskraftwerke versprechen viel CO2‑arme Elektrizität, doch ihre inneren Wände müssen dauerhaften Angriffen energiereicher Teilchen standhalten. Diese Übersicht erklärt, wie sich Wolfram, das führende Wandmaterial, verändert, wenn es von schnellen Heliumionen bombardiert wird, und welche Ansätze Forschende verfolgen, um es widerstandsfähiger zu machen. Das Verständnis dieser verborgenen Schäden ist entscheidend, um zu beurteilen, ob Fusionsanlagen jahrelang sicher betrieben werden können, ohne dass die Metallwände reißen, anschwellen oder versagen.

Das harte Metall im Angesicht einer heißen Feuerkugel

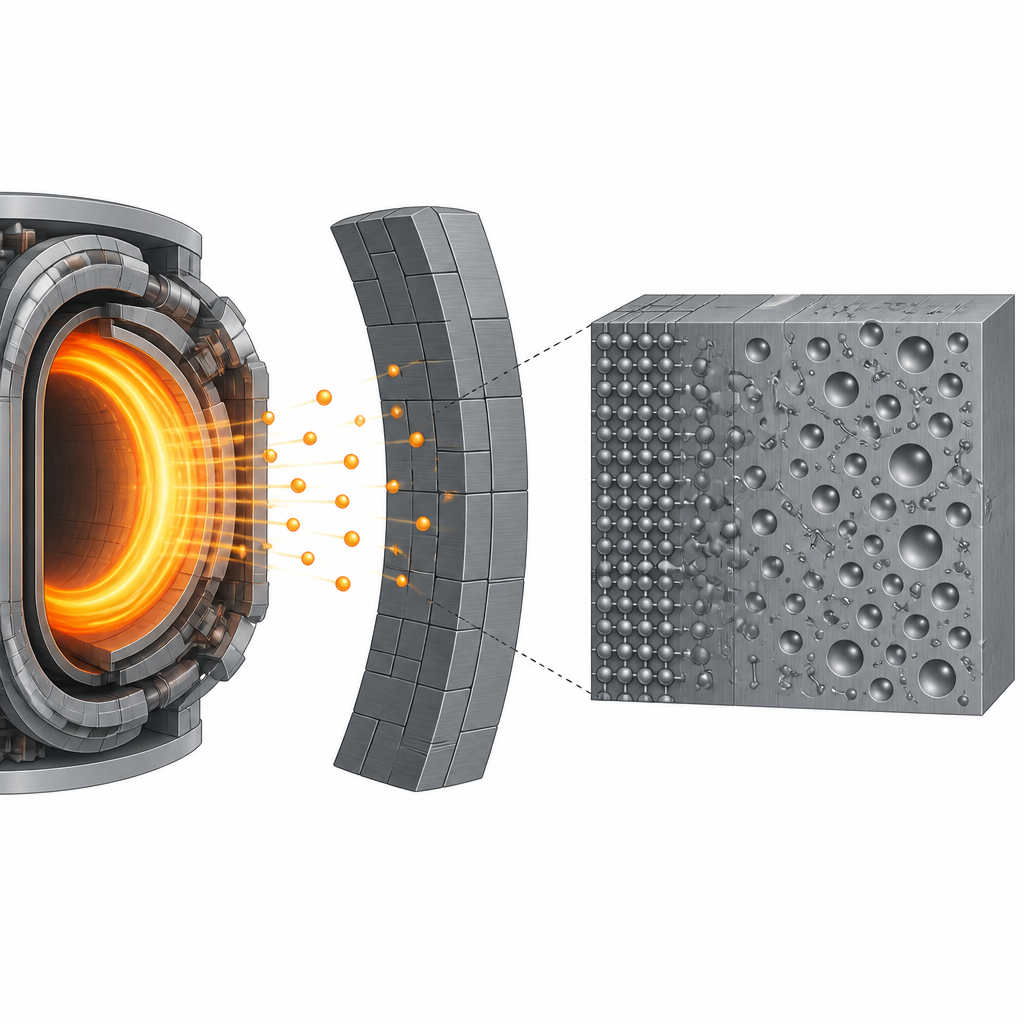

Im Inneren eines Fusionsreaktors erzeugt eine donutförmige Wolke superheißes Gas aus Wasserstoffisotopen Heliumkerne und hochenergetische Neutronen. Die umgebenden Metallflächen, die plasmaseitigen Bauteile, müssen intensiver Hitze und Teilchenbeschuss widerstehen. Wolfram ist ein Spitzenkandidat, weil es bei sehr hohen Temperaturen schmilzt, Wärme gut leitet und nur wenig Material in das Plasma abgibt. Diese Stärke hat jedoch eine Schwachstelle: Unter langfristiger Exposition gegenüber Helium und Neutronen kann Wolfram spröde werden und seine innere Struktur sich so verändern, dass die Zuverlässigkeit gefährdet ist.

Wie Helium Wolfram von innen umgestaltet

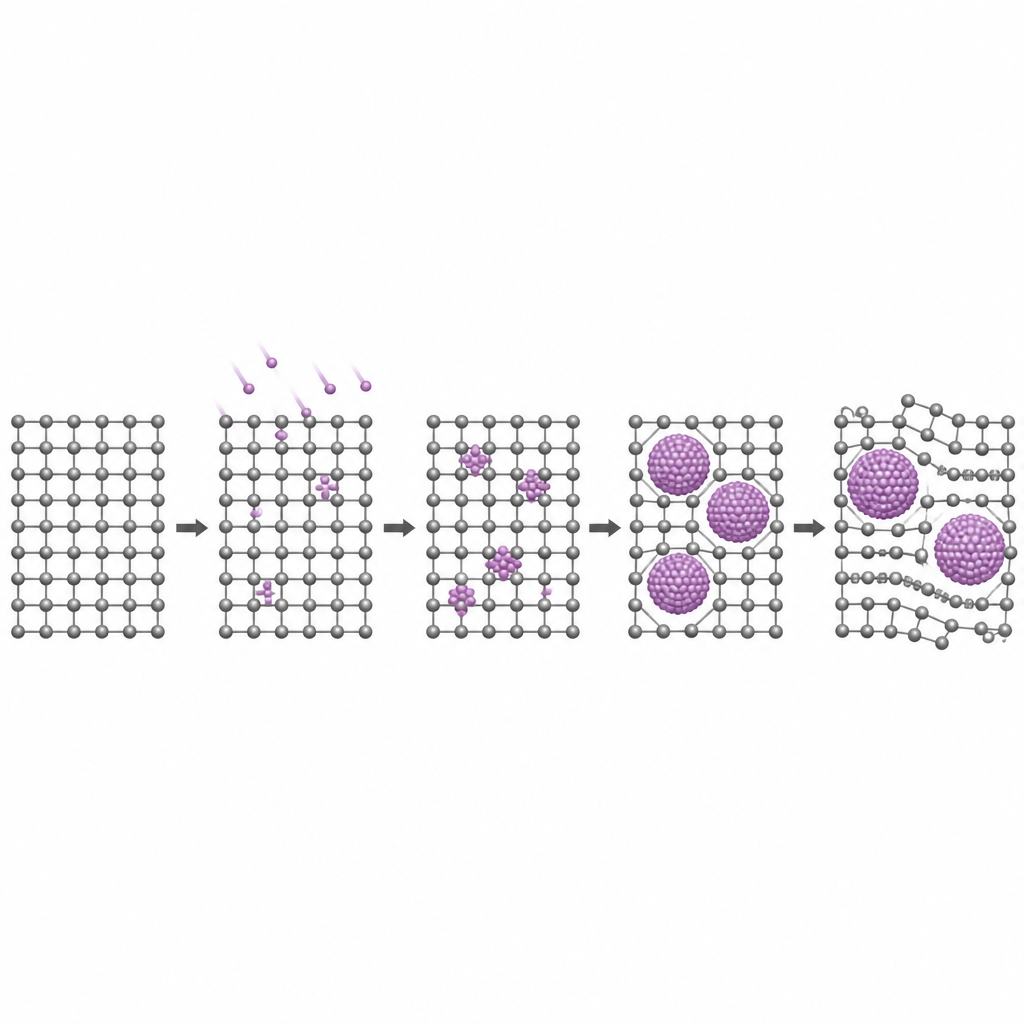

Der Artikel konzentriert sich darauf, was passiert, wenn hochenergetische Heliumionen in das Volumen von Wolfram eindringen, statt nur die Oberfläche anzureißen. Einmal im Inneren bewegen sich Heliumatome schnell durch das Metall, werden an Leerstellen des Gitters gefangen und sammeln sich zu winzigen Clustern. Diese Cluster entwickeln sich zu nanometerskaligen, mit Helium gefüllten Blasen und zugehörigen Defekten, den sogenannten Versetzungsringen (dislocation loops). Das Verhältnis zwischen Blasen und Ringen hängt stark von der Heliumdosis und der Temperatur ab: bei geringeren Dosen dominieren Ringe, bei höheren Dosen und Temperaturen übernehmen Blasen und wachsen, was zu lokalem Anschwellen des Materials führt.

Warum Temperatur und Dosis so entscheidend sind

Anhand vieler Experimente und Computersimulationen zeigen die Autoren, dass Größe und Zahl der Heliumblasen systematisch mit Bestrahlungstemperatur und Fluenz variieren. Wärmeres Wolfram erlaubt eine leichtere Bewegung von Leerstellen und Heliumatomen, was das Zusammenwachsen der Blasen fördert und mitunter zu geordneten Mustern führt. Bei bestimmten mittleren Temperaturen erreicht das durch Blasen verursachte Anschwellen ein Maximum, ähnlich dem Verhalten unter Neutronenbestrahlung, aber um einige Hundert Grad verschoben. Eine Nach‑Aufheizung kann unsichtbare Heliumcluster in sichtbare Blasen umwandeln und so die Schadensstruktur verändern, ohne das eingeschlossene Gas zu entfernen.

Von unsichtbaren Defekten zu härterem und spröderem Metall

Diese nanoskaligen Veränderungen haben klare mechanische Folgen. Heliumblasen, Versetzungsringe und sogar submikroskopische Helium‑Leerstellencluster wirken als Hindernisse für die Bewegung von Versetzungen, den Trägern plastischer Verformung. Infolgedessen macht Heliumbestrahlung Wolfram härter, aber weniger duktil, und erhöht die Temperatur, bei der es vom spröden in den duktilen Zustand übergeht. Tests mit Nanoindentation und Zugbelastungen zeigen, dass höhere Dosen und bestimmte Defekttypen, insbesondere spezielle Ringe, stark zur Verfestigung beitragen, während Blasen an Korngrenzen in manchen Fällen zu lokaler Erweichung und Rissinitiierung führen können.

Wolfram intelligenter gestalten für extreme Umgebungen

Die Übersicht hebt auch Strategien hervor, Wolfram toleranter gegenüber Helium zu machen. Eine Verfeinerung der Korngröße bis in den Nanobereich erhöht die Zahl der Grenzflächen, die Defekte aufnehmen können, und reduziert so die Blasendichte innerhalb der Körner. Das Einbringen stabiler Karbidpartikel oder die Bildung komplexer Multikomponenten‑Legierungen und Hochentropie‑Legierungen schafft zusätzliche interne Schnittstellen und Gitterverzerrungen, die das Blasenwachstum stören und das Anschwellen begrenzen helfen. Einige neue wolframbasierte Hochentropielegierungen zeigen sogar Korngrößenverfeinerung und stabile Hohlraumvolumina unter extremen Doppelstrahlbestrahlungen und gelten damit als vielversprechende Richtungen für Wandmaterialien in Fusionsanlagen.

Was das für künftige Fusionsreaktoren bedeutet

Insgesamt kommen die Autoren zu dem Schluss, dass Wolfram weiterhin ein vielversprechender Kandidat für Fusionswände bleibt, die durch Helium verursachten Schäden jedoch komplex sind und noch nicht vollständig verstanden werden. Zentrale offene Fragen betreffen etwa, wie stark Helium den Spröd‑Duktil‑Übergang verschiebt, wie genau Blasen durch das Herausschlagen atomarer Defekte nucleieren und wie kombinierte Helium‑ und Neutronenexposition reale Bauteile beeinflusst. Die Beantwortung dieser Fragen sowie die Untersuchung additiv gefertigter Wolframstrukturen werden entscheidend sein, um langlebige, schadenstolerante Materialien zu entwerfen, die den anspruchsvollen Bedingungen in künftigen Fusionskraftwerken standhalten.

Zitation: Liu, Y., McElroy, T.O., Xia, C. et al. Radiation damage in tungsten under high-energy He-ion irradiation. Commun Mater 7, 140 (2026). https://doi.org/10.1038/s43246-026-01182-1

Schlüsselwörter: Wolfram, Heliumbestrahlung, Materialien für Fusionsreaktoren, Strahlungsschaden, plasmaseitige Bauteile
