Dehnungsabhängige inter-valley Streuung bestimmt universelle Mobilitätssteigerung in n- und p-Typ 2D-TMDs

Atomdünne Halbleiter dehnen

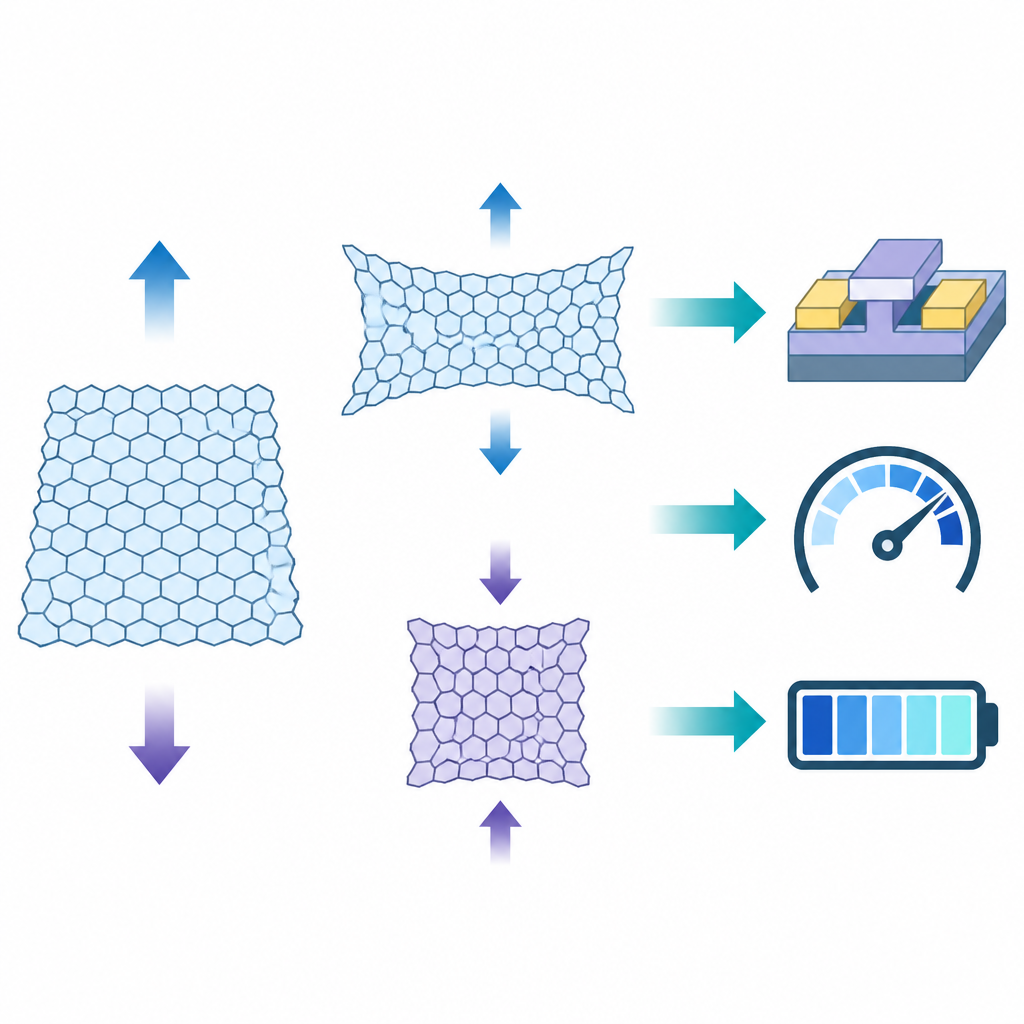

Unsere Smartphones, Laptops und Rechenzentren beruhen alle auf winzigen Schaltern, den Transistoren. Während Ingenieure diese Schalter immer dünner machen, stößt herkömmliches Silizium an Grenzen. Diese Studie untersucht eine neue Klasse atomdünner Halbleiter, die sogenannten 2D-Übergangsmetall-Dichalkogenide, und zeigt, wie leichtes Dehnen oder Zusammendrücken ihre Fähigkeit verbessert, elektrische Ladungen zu transportieren — ein Wegbereiter für schnellere und effizientere Elektronik.

Warum dünne Kristalle einen neuen Ansatz brauchen

Konventionelle Halbleiterchips bestehen aus dicken Kristallen, in denen Dehnung vor allem die scheinbare Masse der Ladungsträger verändert. In atomdünnen Schichten ist die Lage anders. Diese Materialien besitzen mehrere „Täler“ in ihrer Energielandschaft, die jeweils wie unterschiedliche Spuren für Elektronen oder Löcher wirken. Wie leicht Ladungen zwischen diesen Tälern springen, beeinflusst stark, wie schnell sie sich durch ein Bauelement bewegen. Die Autor:innen argumentieren, dass in diesen 2D-Kristallen das Abstimmen dieses inter-valley Springens durch Dehnung deutlich wichtiger ist als der traditionelle Fokus auf die effektive Masse bei Volumensilizium.

Wie das Team die unsichtbare Landschaft untersuchte

Um aufzudecken, was Dehnung tatsächlich bewirkt, entwickelten die Forscher:innen ein multiskaliges Modell, das von der Quantenmechanik der Atome bis zur Leistung kompletter Bauelemente reicht. Sie nutzten Erstprinzipberechnungen, um zu kartieren, wie sich Elektronenbandstrukturen und Gittervibrationen mehrerer gängiger 2D-Materialien verändern, wenn das Kristall gleichmäßig gedehnt oder komprimiert wird. Diese Ergebnisse fließen in ein Transportmodell ein, das nachverfolgt, wie Elektronen und Löcher an Vibrationen, geladenen Verunreinigungen und an ferne Vibrationen in benachbarten Isolatorschichten streuen, sodass das Team berechnen konnte, wie die Mobilität unter realistischen Betriebsbedingungen auf Dehnung reagiert.

Was passiert, wenn man Elektronenmaterialien dehnt

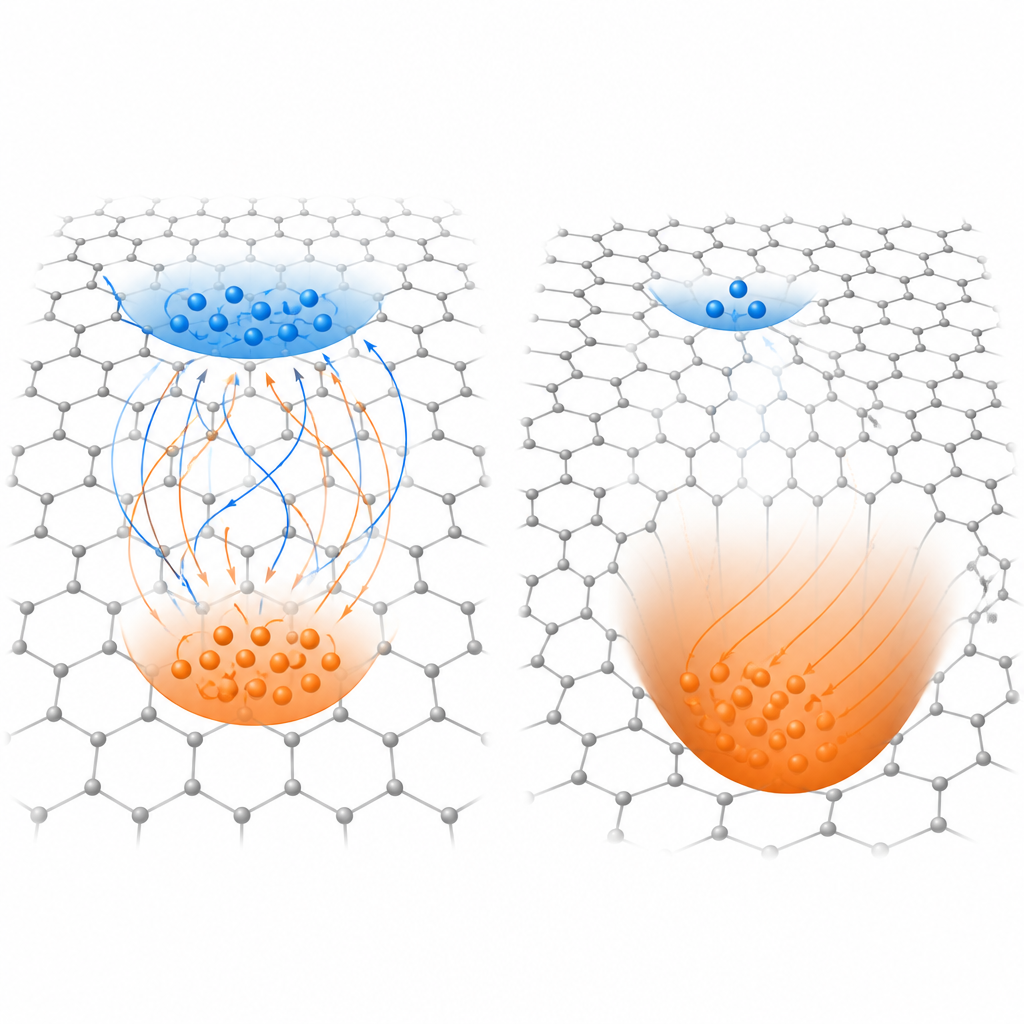

Für elektronentragende (n-Typ) Materialien wie MoS2, MoSe2 und WS2 konkurrieren vor allem zwei Täler, genannt K und Q. In einem ungestreckten Blatt tragen beide Täler zur Leitung bei, und Elektronen können zwischen ihnen hin- und herspringen, was die Bewegung verlangsamt. Unter leichter Zugdehnung sinkt das K-Tal energetisch, während das Q-Tal ansteigt, wodurch die Lücke zwischen ihnen größer wird. Dadurch wird es deutlich schwieriger für Elektronen, in das weniger günstige Tal zu wechseln, und die inter-valley Streuung sinkt scharf. Das Resultat ist ein deutlicher Anstieg der Mobilität, wobei WS2 die stärkste Verbesserung zeigt. Selbst wenn reale Störfaktoren wie geladene Verunreinigungen an Grenzflächen und Vibrationen aus der darunterliegenden Oxidschicht berücksichtigt werden, bleibt der relative Zugewinn durch Dehnung groß.

Wie Zusammendrücken Löcher-Materialien hilft

Bei lochtragenden (p-Typ) Materialien wie MoSe2, WSe2 und MoTe2 liegen die relevanten Täler an anderen Punkten, bezeichnet Γ und K. Hier ist kompressive Dehnung statt Zugdehnung vorteilhaft. Das Zusammendrücken verschiebt das schwerere Γ-Tal energetisch weg, während das leichtere K-Tal bevorzugt wird. Auch hier vergrößert sich die Energiebarriere für das Springen zwischen Tälern, sodass die inter-valley Streuung abnimmt. Unter den Lochmaterialien zeichnet sich WSe2 dadurch aus, dass es ein steifes Gitter mit vergleichsweise schwacher Kopplung an Gittervibrationen kombiniert, was ihm sowohl eine hohe Grundmobilität als auch die größten Zugewinne unter Kompression verschafft. Die Studie zeigt, dass diese Vorteile über praktische Bereiche von Temperatur, Ladungsdichte, Verunreinigungsgrad und Wahl des umgebenden Dielektrikums erhalten bleiben.

Von Modellen zu zukünftigen Bauelementen

Um ihren Rahmen zu prüfen, verglichen die Autor:innen ihre berechneten ungestreckten Mobilitäten und Dehnungsantworten mit vielen experimentellen Messungen und fanden für mehrere Materialien und Geräteaufbauten eine enge Übereinstimmung. Ihre zentrale Botschaft ist, dass sorgfältig angelegte Dehnung ein verlässlicher Regelknopf ist, um die Mobilität in sowohl Elektronen- als auch Löcherkanälen von 2D-Bauelementen zu verbessern, mit Verbesserungsraten, die das bisher Erreichte in Silizium übertreffen. Für Chip-Designer bedeutet das, dass die Kombination hochqualitativer 2D-Kristalle mit geeigneten Isolatoren und kontrollierten Mengen an Zug- oder Druckdehnung schnellere, energieeffizientere Transistoren aus nur wenigen Atomlagen ermöglichen könnte.

Zitation: Afrid, S.M.TS., Zhao, H.L., van der Zande, A.M. et al. Strain-tunable inter-valley scattering defines universal mobility enhancement in n- and p-type 2D TMDs. npj 2D Mater Appl 10, 57 (2026). https://doi.org/10.1038/s41699-026-00689-y

Schlüsselwörter: 2D-Materialien, Dehnungs­engineered, Trägermobilität, Übergangsmetall-Dichalkogenide, Nanoelektronik
