Einphasen-zu-Dreiphasen-DC-Link-Boost-Wandler mit reduzierter Anzahl gesteuerter Schalter

Leistung von einer Leitung auf drei

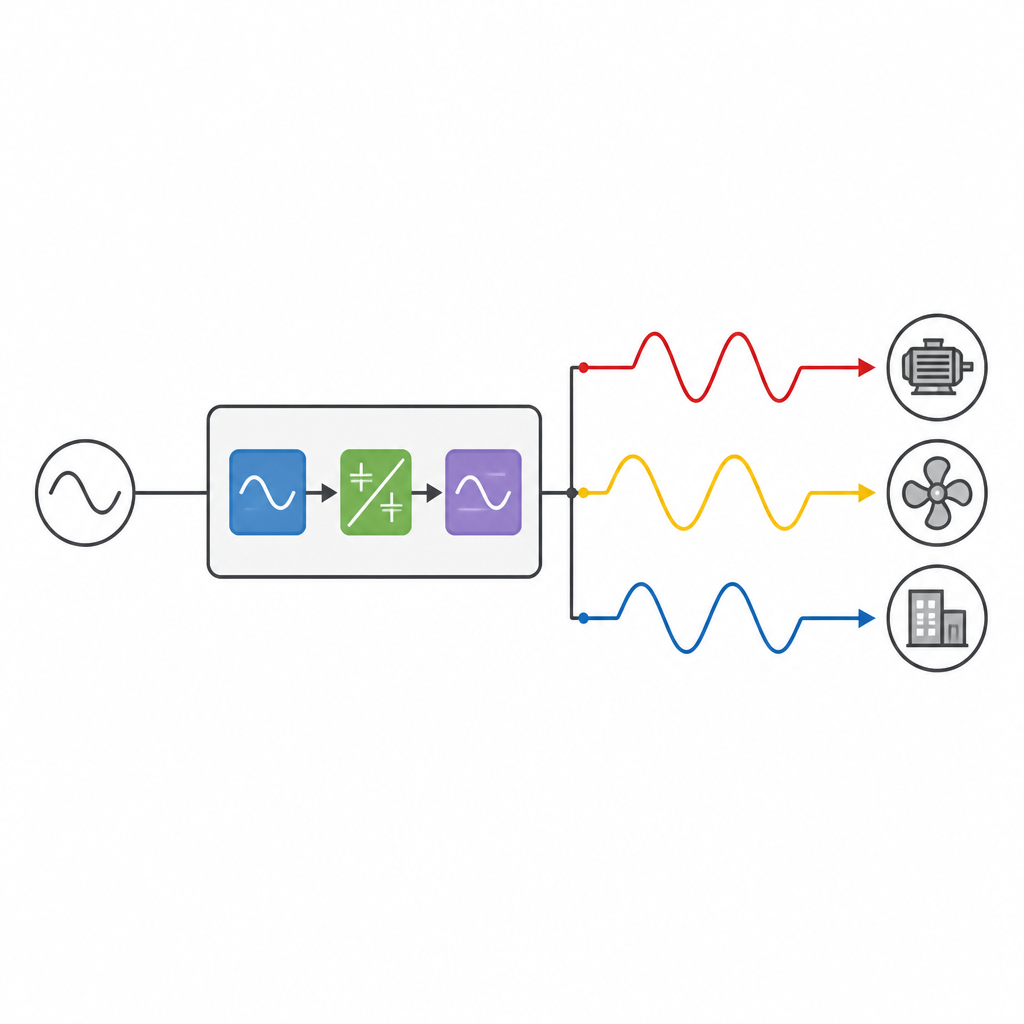

In vielen Haushalten und kleinen Werkstätten gibt es nur eine einfache Steckdose mit zwei Leitungen, während die Maschinen, die Wasser bewegen, Fabriken antreiben oder Elektrofahrzeuge fahren, oft eine stärkere dreiphasige Versorgung benötigen. Diese Studie untersucht eine neue elektronische Schaltung, die eine gewöhnliche Einphasenquelle in eine leistungsstärkere Dreiphasenversorgung verwandeln kann und dabei weniger Bauteile verwendet. Das macht es einfacher und günstiger, Schwerlastmotoren an normalen Steckdosen zu betreiben.

Warum die Umwandlung von einer Phase in drei wichtig ist

Dreiphasenmotoren laufen gleichmäßiger und effizienter als solche, die von einer einzelnen Leitung gespeist werden, weshalb sie in Industrie und Verkehr weit verbreitet sind. Die Verteilung vollständiger Dreiphasenleistung zu abgelegenen Höfen, kleinen Werkstätten oder isolierten Stationen ist jedoch teuer. Anstatt das Netz umzurüsten, platzieren Ingenieure häufig einen Wandler zwischen Steckdose und Motor. Bestehende Wandler erfüllen zwar die Aufgabe, benötigen aber typischerweise viele Schalter, sperrige Kondensatoren und komplexe Steuerverfahren, was Kosten, Platzbedarf und Energieverluste erhöht.

Ein einfacherer Weg von der Steckdose zum Motor

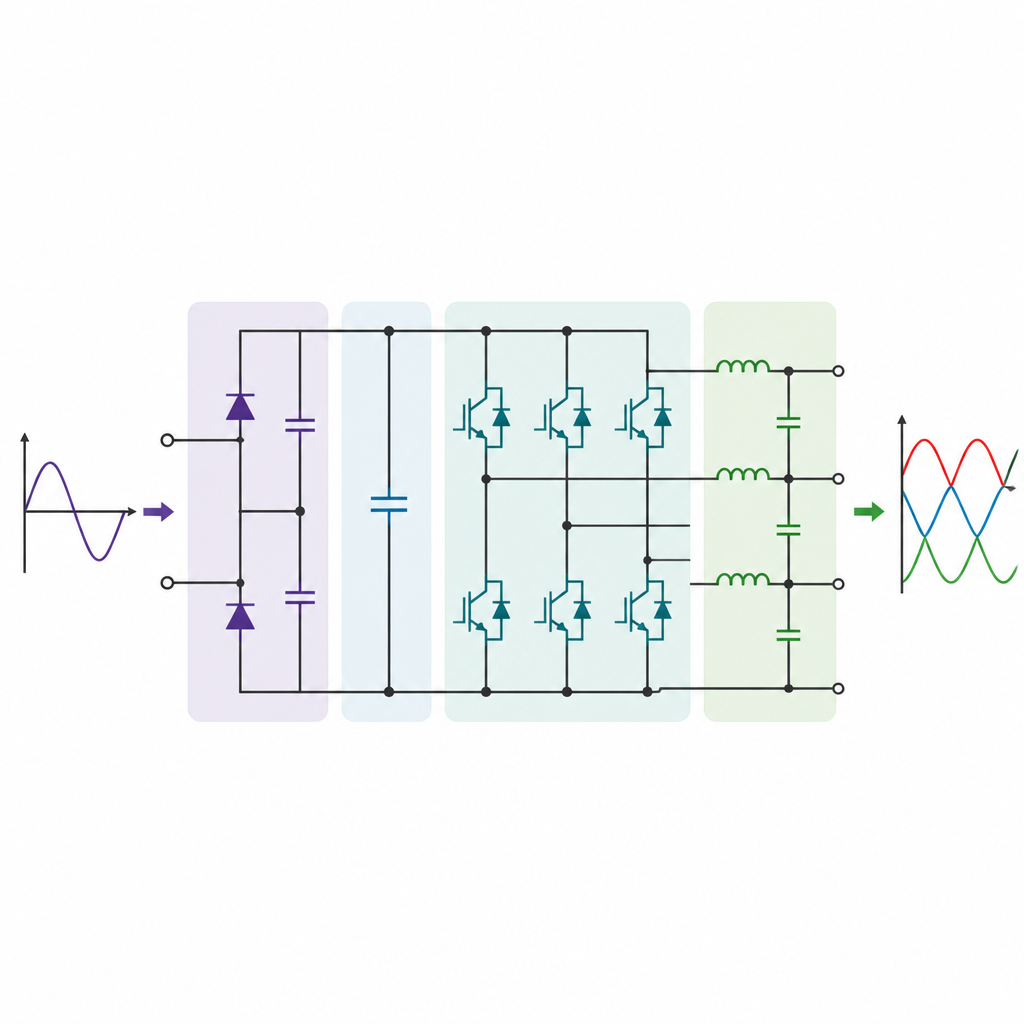

Die Autoren schlagen einen neuen Einphasen-zu-Dreiphasen-Wandler vor, der zusätzlich die Ausgangsspannung über das Eingangslevel anhebt. Im Kern bestehen die Schaltung nur aus sechs steuerbaren Schaltern, zwei Dioden und zwei Kondensatoren, die einen zentralen Energiespeicher bilden, den DC-Link. Der vordere Teil der Schaltung nutzt zwei Dioden und geteilte Kondensatoren, um die eingehende Wechselspannung in eine gleichmäßige Mittenspannung zu verwandeln. Der hintere Teil verwendet sechs Schalter, angeordnet in drei Beinen, um diese gleichmäßige Spannung in drei ausgeglichene, wellenförmige Ausgänge zurückzuformen, deren Amplitude und Frequenz für den Motor angepasst werden können.

Wie die neue Schaltung saubere Energie formt

Zur Steuerung der Schalter verwendet das Design eine gebräuchliche Methode namens sinusförmige Pulsweitenmodulation. Einfach ausgedrückt vergleicht sie glatte Referenzwellen mit einem schnellen Dreieckssignal, um zu entscheiden, wann jeder Schalter ein- und ausgeschaltet wird. Dieses zeitliche Muster erzeugt drei nahezu sinusförmige Ausgangsspannungen und hält gleichzeitig die Anzahl der Schalter gering. Die Schaltung enthält außerdem kompakte Induktivitäts-Kondensator-Filter, die verbleibende Welligkeit glätten, sodass sowohl der Eingangsstrom aus der Steckdose als auch die Ausgangsströme zum Motor geringe Verzerrungen aufweisen und die durch elektrische Normen vorgegebenen Anforderungen an die Netzqualität erfüllen.

Idee in Software und Labor getestet

Das Team erstellte zunächst ein detailliertes mathematisches Modell des Gleichrichters, des Wechselrichters und des Filters und simulierte das System mit MATLAB/Simulink. Bei einem Eingang von 80 Volt erzeugte der Wandler etwa 160 Volt pro Phase und zeigte damit eine Spannungsanhebung um den Faktor zwei, während die Eingangsstromverzerrung bei rund 6,85 Prozent und die Ausgangsstromverzerrung bei etwa 0,37 Prozent lag. Bei einer Änderung des Eingangs auf 60 Volt und einer höheren Lastwiderstandswert ergab sich weiterhin näherungsweise 160 Volt pro Phase, wodurch der Spannungsgewinn auf etwa 2,7 anstieg. Anschließend bauten die Forscher einen Hardware-Prototypen mit isolierten Gate-Bipolartransistoren und einer digitalen Steuerplatine und maßen Wellenformen, Stromspektren und Schalterspannungen. Die Laborergebnisse stimmten eng mit den Simulationen überein und zeigten einen Wirkungsgrad des Wandlers zwischen 85 und 90 Prozent, wobei jeder Schalter nur mäßiger Spannungsbelastung ausgesetzt war.

Was das für den praktischen Einsatz bedeutet

Die zentrale Botschaft für Leser ist, dass der neue Wandler eine bescheidene Einphasenversorgung in eine stärkere, sauberere Dreiphasenquelle verwandeln kann und dabei weniger elektronische Bauteile benötigt. Das hilft, Kosten, Größe und Wärmeverluste gering zu halten und liefert gleichzeitig gleichmäßige Energie, die Motoren bevorzugen. In der Praxis könnte ein solches Design den Einsatz von Dreiphasengeräten an Orten erleichtern, die nur über Standardsteckdosen verfügen, ohne Effizienz oder Leistungsqualität zu opfern.

Zitation: Nagi, H.A., El-Sabbe, A.E. & Osheba, D.S.M. Single-phase to three-phase DC-link boost converter with reduced controlled switch count. Sci Rep 16, 16146 (2026). https://doi.org/10.1038/s41598-026-53542-z

Schlüsselwörter: Einphasen-zu-Dreiphasen-Wandler, Leistungselektronik, Spannungsanhebung, Motorantriebe, Oberschwingungsverzerrung
