Integrierte NSM- und GFRP-verstärkte ECC/UHPC-Techniken zur Nachrüstung geschwächter Stahlbetonstützen

Warum sicherere Betonstützen wichtig sind

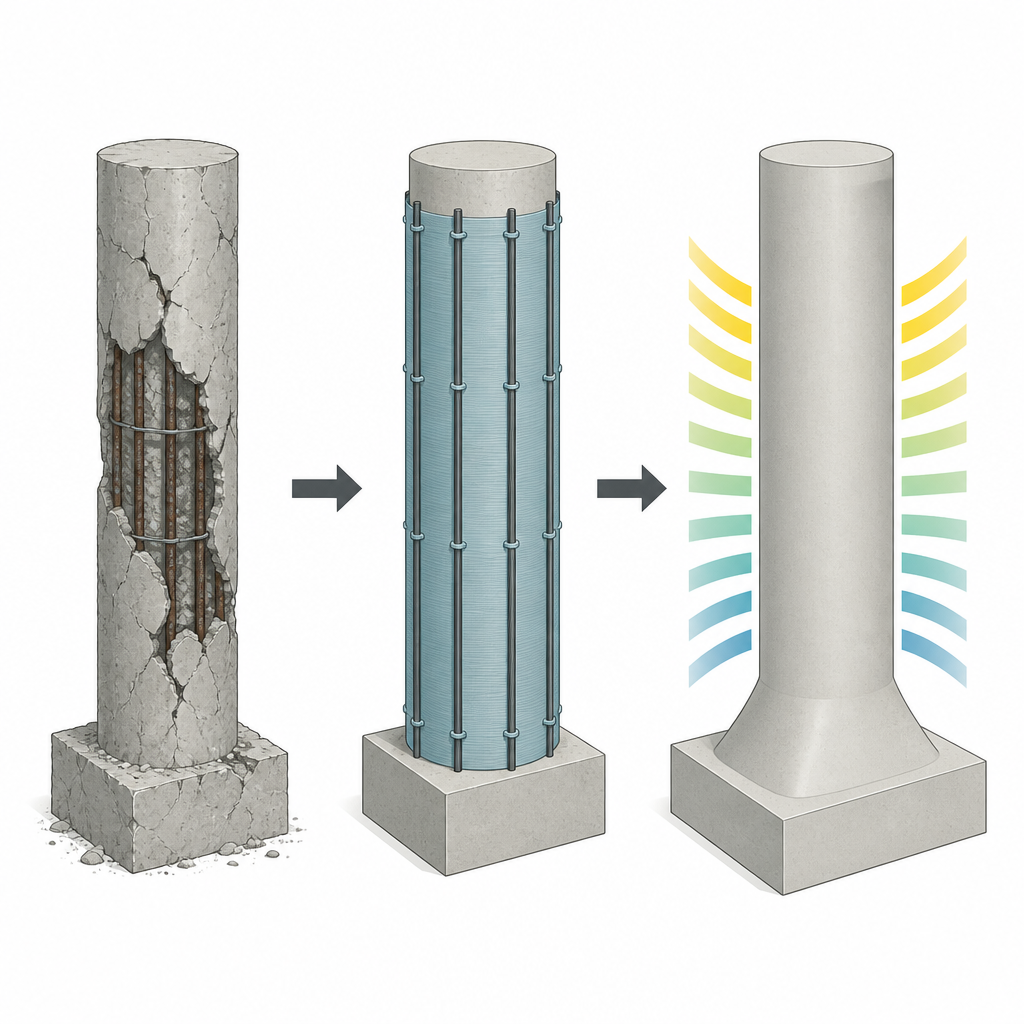

Viele ältere Betonbauten verlieren im Verborgenen an Tragfähigkeit, weil die im Inneren liegenden Bewehrungsstähle korrodieren. Diese schleichende Schädigung kann reduzieren, welche Last ein Bauwerk sicher tragen kann, und wie gut es Erdbeben oder andere extreme Ereignisse übersteht. In dieser Studie wird ein neuer Ansatz untersucht, um solchen geschwächten Stützen durch dünne, hochfeste Außenhüllen und zusätzliche Bewehrungsstäbe knapp unter der Oberfläche ein zweites Leben zu geben.

Wie Stützen allmählich schwächer werden

Stahlbetonstützen sind die vertikalen „Knochen“ eines Gebäudes und tragen Decken und Dach. Mit der Zeit können Feuchtigkeit und Salze die im Inneren liegenden Stäbe angreifen. Wenn der Stahl rostet, wird er dünner, dehnt sich aus, verursacht Risse im umgebenden Beton und schwächt die Verbundwirkung zwischen Stahl und Beton. Die Stütze verliert dadurch an Tragfähigkeit, Steifigkeit und an der Fähigkeit, sich plastisch zu verformen, ohne plötzlich zu versagen. Es gibt herkömmliche Reparaturmethoden, doch sie können klobig, teuer oder für stark geschädigte Bauteile nicht effizient genug sein.

Neue Ummantelungen und versteckte Stäbe

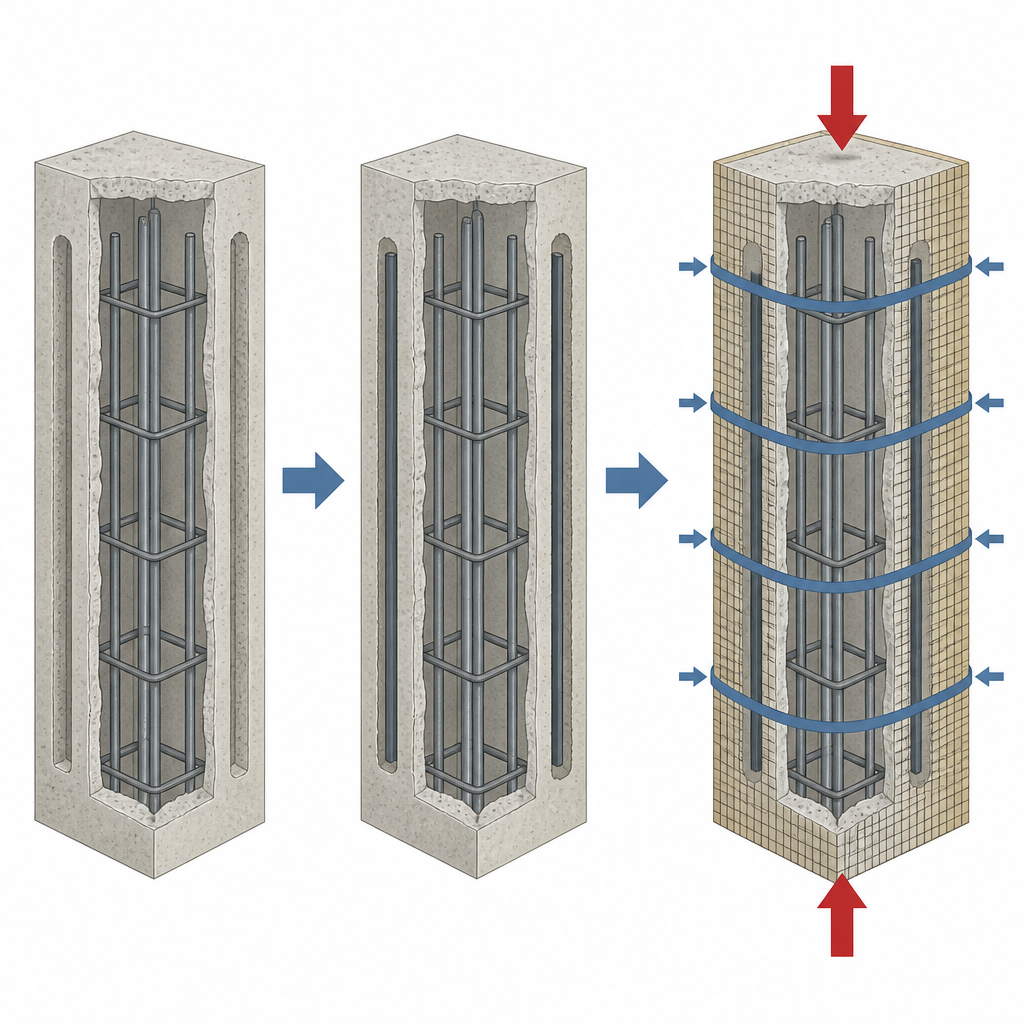

Die Forschenden untersuchten eine kombinierte Verstärkung, die sowohl innen als auch außen Festigkeit hinzufügt. Zuerst frästen sie flache Nuten in die Oberfläche der Stütze und klebten zusätzliche Bewehrungsstäbe ein, entweder aus herkömmlichem Stahl oder korrosionsbeständigen Glasfaserstäben. Dieser Ansatz ist als Near-Surface Mounted (NSM) Bewehrung bekannt. Anschließend ummantelten sie die Stütze mit einer dünnen Außenhülle aus speziellen zementgebundenen Materialien, die deutlich stärker und dauerhafter sind als normaler Beton. Eine Variante, Engineered Cementitious Composite (ECC), enthält feine Fasern zur Risskontrolle; die andere, Ultra-High-Performance Concrete (UHPC), ist noch leistungsfähiger und enthält Stahlfasern. Ein leichtes Glasfasernetz wurde in diese Ummantelungen eingebettet, um das Verbundverhalten zu verbessern.

Prüfung der verstärkten Stützen

Um die Wirksamkeit des Systems zu bewerten, bauten und prüften die Forschenden elf kurze Kreisstützen im Labor. Eine diente als intakte Referenz, während eine andere gezielt geschwächt wurde, um Korrosion zu simulieren, indem kleinere Bewehrungsstäbe verwendet wurden. Die übrigen Proben waren geschwächte Stützen, die unterschiedlich instandgesetzt wurden: nur mit faserreichen Außenhüllen oder mit einer Kombination aus NSM-Stäben und Ummantelungen, wahlweise mit Stahl- oder Glasfaserstäben und mit einer oder zwei Netzlagen. Alle Stützen wurden dann von oben nach unten belastet, bis es zum Versagen kam, während Instrumente die aufgenommene Last und die Verkürzung maßen.

Was unter großer Belastung geschah

Die ungesicherte, geschädigte Stütze versagte spröde, mit Beulbildungen der inneren Stäbe und einem starken Festigkeitsabfall. Die alleinige Ummantelung mit ECC und Netz brachte moderate Verbesserungen der Tragfähigkeit und ein weniger abruptes Versagensbild. In Kombination mit NSM-Stahlstäben trugen die Stützen 25 bis 32 Prozent mehr Last als die geschädigte Referenz und nahmen bis zu fast viermal so viel Energie auf, bevor sie zusammenbrachen. Der Ersatz des Außenmaterials durch UHPC lieferte noch bessere Ergebnisse: Die Tragfähigkeit stieg um 35 bis 44 Prozent und die Energieaufnahme um bis zu etwa das 4,7‑Fache. Die beste Performance erzielten NSM-Glasfaserstäbe gepaart mit UHPC‑Ummantelungen, die die Festigkeit um etwa 49 Prozent erhöhten und dabei eine gute Duktilität bewahrten.

Computermodelle und konstruktive Erkenntnisse

Das Team erstellte zudem detaillierte numerische Modelle der Stützen, um das Wechselspiel der Materialien zu simulieren und Rissbildung, Quetschen und Entkopplung an den Schnittstellen vorherzusagen. Diese Modelle stimmten gut mit den gemessenen Tragfähigkeiten, Verformungen und sichtbaren Schadensbildern überein, was Vertrauen gibt, den Ansatz zur Untersuchung weiterer Ausführungen zu nutzen. Eine zusätzliche numerische Studie zeigte, dass größere innere Stahlstäbe die Tragfähigkeit erhöhen, die Zugewinne mit wachsendem Stabdurchmesser jedoch abnehmen — ein Hinweis darauf, dass es einen effizienten Bereich gibt und kein einfaches „mehr ist immer besser“-Prinzip.

Was das für bestehende Bauwerke bedeutet

Für Ingenieurinnen und Ingenieure sowie Gebäudeeigentümer deuten die Ergebnisse darauf hin, dass schlanke Ummantelungen aus fortschrittlichen zementbasierten Materialien in Kombination mit Near-Surface-Bewehrung die Festigkeit und Zähigkeit geschädigter Betonstützen wiederherstellen oder sogar erhöhen können, ohne die Stütze wesentlich zu vergrößern. UHPC‑Ummantelungen, besonders in Kombination mit Glasfaserstäben, erwiesen sich als besonders wirksam, den Betonquerschnitt zu confinementen und ein plötzliches Versagen hinauszuzögern. Praktisch bietet diese kombinierte Technik einen vielversprechenden Weg, die sichere Lebensdauer alternder Gebäude und Infrastruktur mit relativ dünnen, dauerhaften Verstärkungen zu verlängern.

Zitation: Elsamak, G., Bahrami, A., Emara, M. et al. Integrated NSM and GFRP-reinforced ECC/UHPC techniques for strengthening deficient RC columns. Sci Rep 16, 16440 (2026). https://doi.org/10.1038/s41598-026-52870-4

Schlüsselwörter: Betonstützen, bauliche Verstärkung, Korrosionsschäden, hochleistungsbeton, Sanierungstechniken
