Numerisches Backup-Schutzschema basierend auf Entfremdungsindizes von Spannungs- und Strommessungen praktisch angewandt auf Synchrongeneratoren

Die Stromversorgung sichern, wenn Generatoren sich fehlverhalten

Moderne Stromnetze sind auf große rotierende Generatoren angewiesen, um den Stromfluss stabil zu halten. Wenn eine dieser Maschinen beschädigt wird oder ihr Schutzsystem versagt, können ganze Regionen binnen Sekunden ihre Versorgung verlieren. Diese Studie untersucht eine neue digitale Sicherheitsschicht für Generatoren, die ihre elektrischen Signale überwacht, Probleme früh erkennt und einspringt, wenn der Hauptschutz einen Fehler nicht erfasst.

Warum Generatoren ein zusätzliches Sicherheitsnetz brauchen

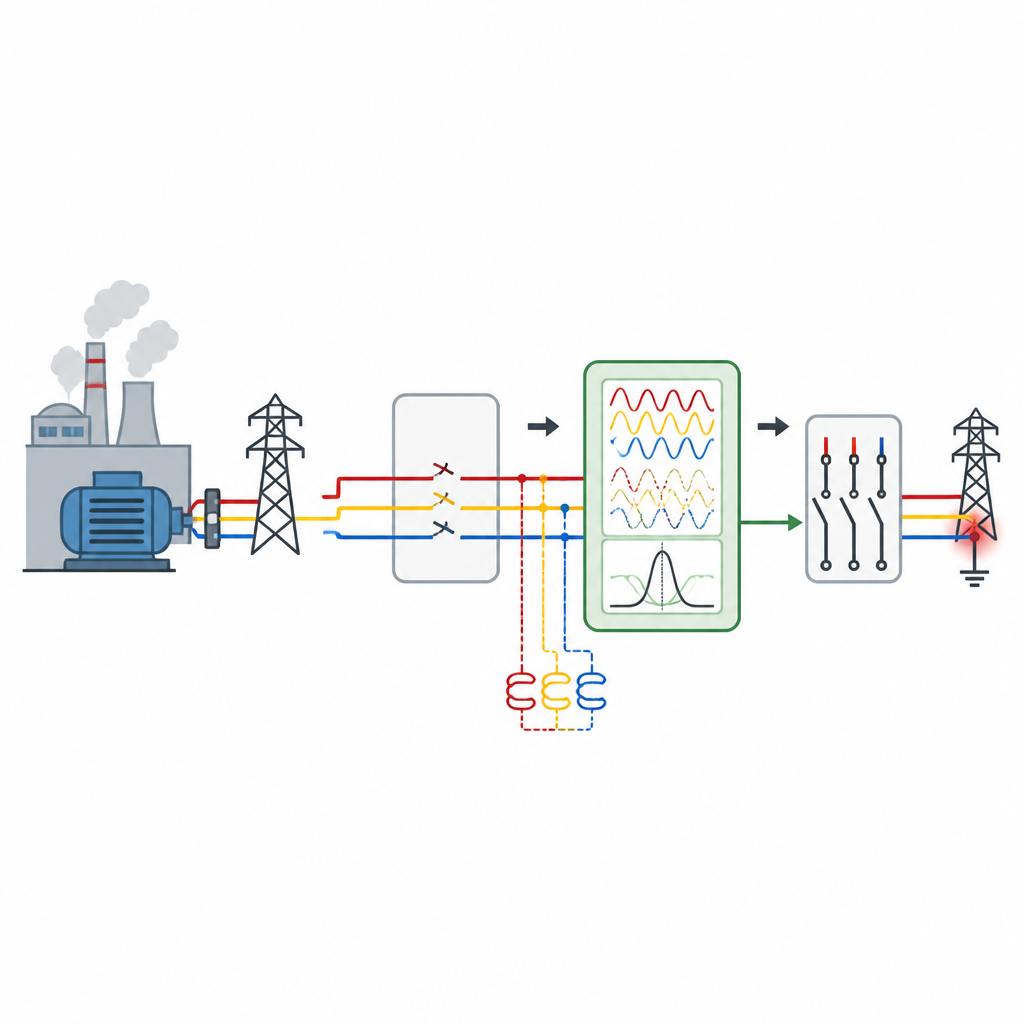

Große Generatoren sind bereits durch schnelle Primärrelais geschützt, die Ströme an beiden Enden der Statorwicklungen vergleichen und bei internen Fehlern nahezu sofort auslösen. Diese Primärgeräte sind jedoch nicht unfehlbar: Sie können ausfallen, falsch eingestellt sein oder durch ungewöhnliche Bedingungen wie Messwandlerfehler oder Fehler mit hohem Widerstand verwirrt werden. Die Autoren schlagen daher ein zusätzliches numerisches Backup-Schema vor, das nur die Dreiphasenspannungen und -ströme an den Generatoranschlüssen betrachtet. Wenn der Hauptschutz bei einem gefährlichen Ereignis nicht reagiert, übernimmt diese sekundäre Schicht und trennt die Maschine vom Netz.

Probleme aus der Form der Wellen ablesen

Der Kernidee zufolge wird beurteilt, wie eng verschiedene elektrische Signale über kurze Zeitfenster zusammenlaufen. Anstatt sich auf absolute Amplituden oder aufwändige Spektralanalysen zu stützen, verwendet die Methode einfache statistische Maße auf Korrelationsbasis, um „Entfremdungsindizes“ zu bilden. Diese Indizes beschreiben, wie unähnlich zwei Signale sind: Werte nahe null bedeuten, dass sie gemeinsam schwanken, während Werte näher bei eins anzeigen, dass ihre Beziehung zusammengebrochen ist. Durch die Bildung von fünfzehn solchen Indizes aus allen Kombinationen von Phasenspannungen und -strömen kann das System sowohl die Gesundheit jeder einzelnen Phase als auch das Phasengleichgewicht bewerten.

Von Indizes zu intelligenten Auslöseentscheidungen

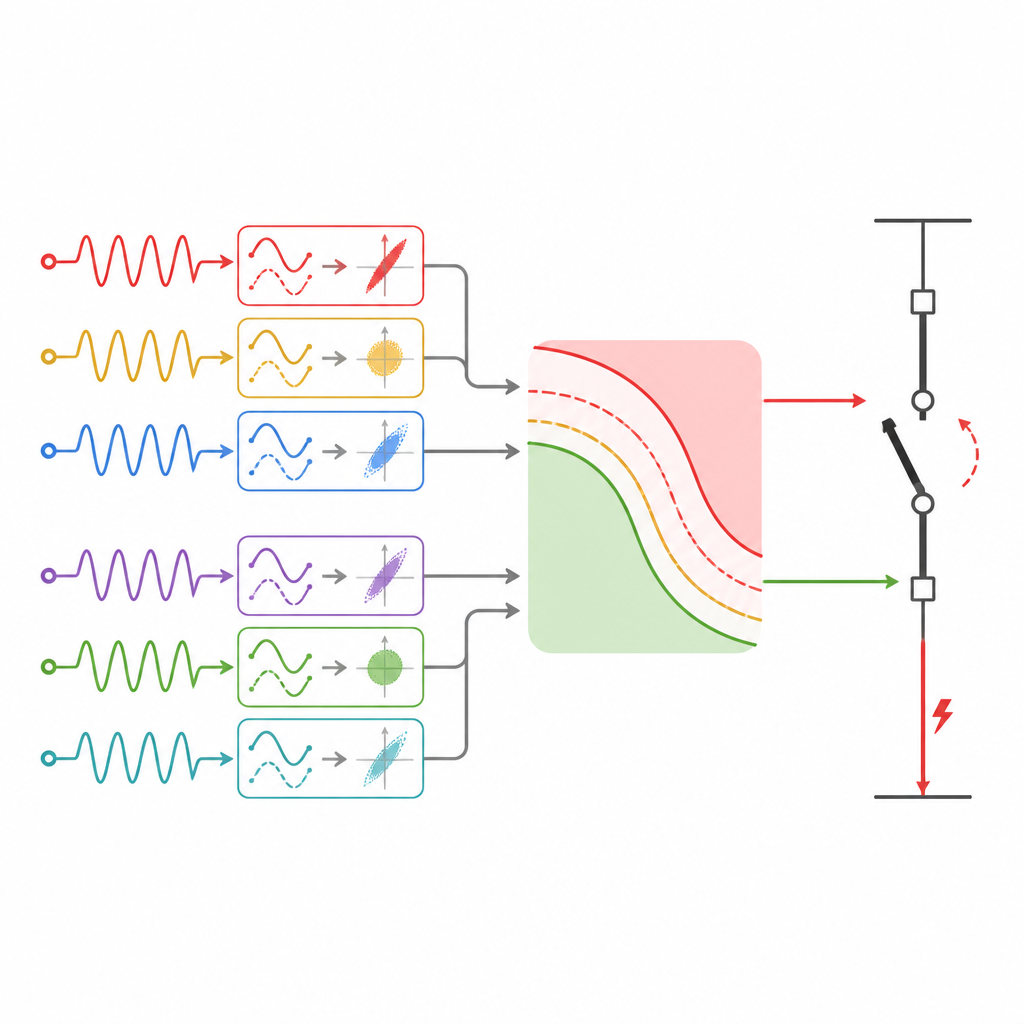

Die Autoren bündeln diese Indizes in fünf Schutzmodule. Einige konzentrieren sich auf den Vergleich der Spannungen zwischen den Phasen, um Spannungsungleichgewicht zu erkennen, andere vergleichen die Ströme zwischen den Phasen, um Stromungleichgewicht festzustellen, und ein weiterer Satz vergleicht Spannung und Strom derselben Phase, um Verschiebungen des Leistungsfaktors zu erkennen. Zusätzliche Module verfolgen, wie sich jedes einzelne Signal im Zeitverlauf verändert, und melden plötzliche Verzerrungen, die auf Serien- oder Parallelfehler hinweisen können. Für jedes Modul definiert das Team geschlossene „Auslösekurven“ in Abhängigkeit von den Entfremdungswerten. Innerhalb der zurückhaltenden Region bleibt das Relais ruhig, selbst bei leichtem Ungleichgewicht. Wenn ein oder mehrere Indizes in die Auslösezone vordringen, gibt der Backup-Schutz nach einer gesteuerten Verzögerung den Befehl zum Öffnen des entsprechenden Leistungsschalters.

Test an einem realen Motor-Generator-Aufbau

Um über Simulationen hinauszukommen, bauten die Forscher einen Labormotor-Generatoraufbau. Ein einphasiger Asynchronmotor treibt einen dreiphasigen Synchrongenerator an, der eine Prüfbelastung speist. Spannungs- und Stromwandler an den Generatoranschlüssen liefern skalierte Signale an eine DAQ-Karte und einen Computer, der den Algorithmus in einer LABVIEW-Umgebung ausführt. Das Team erzeugte dann eine Vielzahl realistischer Bedingungen: Normalbetrieb mit leichter Stromungleichheit, Unterbrechungsfehler in einzelnen Phasen, einpolige Kurzschlüsse gegen Erdung und Zweileiterfehler, teils kombiniert mit starker Stromwandler-Sättigung, die traditionelle Relais oft irritiert.

Wie schnell und wie vertrauenswürdig die Methode ist

Während dieser Experimente blieben die Entfremdungsindizes im gesunden, leicht unausgeglichenen Fall stabil, sodass das Relais nicht auslöste. Bei eingeführten Fehlern verschoben sich die Indizes schnell in die Auslösebereiche, und das Backup-Schema ordnete in jedem Szenario korrekt die Trennung an, mit Ausnahme einiger sorgfältig untersuchter Randfälle, die Lichtbogenwiderstand oder extreme Messverzerrungen beinhalteten. Bei einem Datenfenster von einer elektrischen Periode betrug die typische Schaltzeit etwa ein Drittel einer Sekunde, was für die Backup-Funktion geeignet ist. Quantitative Analysen über 2.465 Testszenarien zeigten Sicherheit und Zuverlässigkeit über 99,80 Prozent, Verlässlichkeit und Genauigkeit über 99,60 Prozent und eine Gesamtfehlerrate von nur 0,37 Prozent.

Was das für zukünftige Stromnetze bedeutet

Für Nichtfachleute lautet die Kernbotschaft: Die Autoren haben eine kompakte statistische Idee in ein praktisches Sicherheitswerkzeug für große Generatoren verwandelt. Indem sie beobachten, wie gut sich die Dreiphasenspannungen und -ströme „gemeinsam bewegen“, anstatt sich auf aufwändige Signalverarbeitung oder große, trainierte Datensätze zu stützen, lässt sich dieses Backup-Schema leicht einstellen, an Maschinen unterschiedlicher Größe anpassen und auf Standard-Digitalrelais implementieren. Es ersetzt nicht den Primärschutz, bietet aber eine zusätzliche, hochzuverlässige Absicherung, die helfen kann, Generatoren und Netze stabil zu halten, wenn etwas schiefgeht.

Zitation: Mahmoud, R.A., Salama, M.A.E. Numerical backup protection scheme based on alienation indices of voltage and current measurements practically applied to synchronous generators. Sci Rep 16, 15355 (2026). https://doi.org/10.1038/s41598-026-51239-x

Schlüsselwörter: Schutz von Synchrongeneratoren, Fehlererkennung, Backup-Relais, Spannungs-Strom-Ungleichgewicht, Zuverlässigkeit von Energiesystemen
