Fraktale Dimension und morphologische Heterogenität von Poren in Karbonatgesteinen: Auswirkungen auf Produktionsunterschiede zwischen benachbarten Bohrlöchern

Warum zwei nahe beieinanderliegende Gasbohrungen sich so unterschiedlich verhalten können

Stellen Sie sich vor, Sie bohren zwei Gasquellen nur wenige hundert Meter voneinander entfernt und stellen fest, dass eine stark Gas fördert, während die andere nahezu trocken bleibt. Diese Studie untersucht, warum das passieren kann, selbst wenn beide Bohrlöcher dieselbe Gesteinsschicht anzapfen. Indem die Forscher die winzigen Hohlräume in Karbonatgesteinen aus Südwestchina vergrößert betrachten, zeigen sie, wie kleine Unterschiede in Form und Verbindung dieser Poren große Auswirkungen darauf haben, wie leicht Gas zur Oberfläche strömen kann.

Die Gesteinsschicht, die das Gas liefert

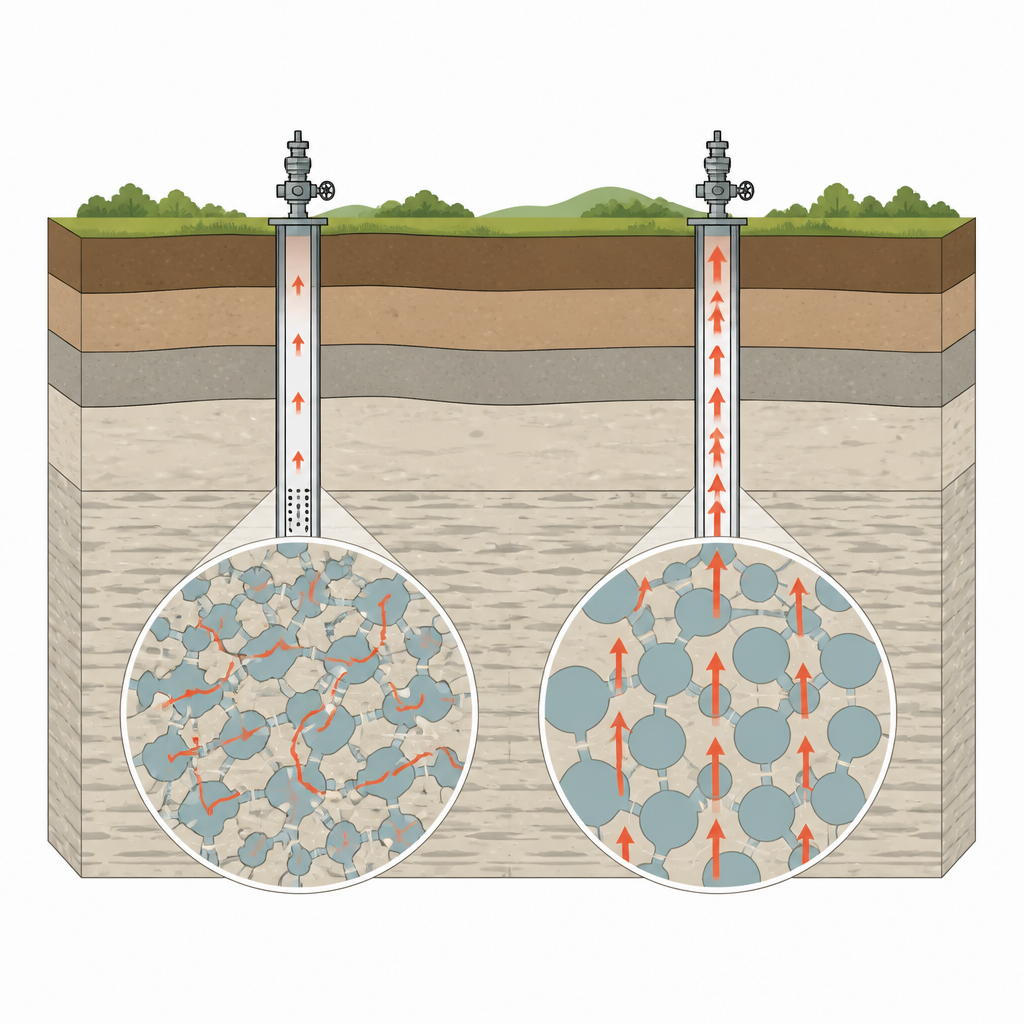

Das Team konzentrierte sich auf die Canglangpu-Formation, eine uralte Schicht aus Karbonatgestein, die tief unter dem Sichuan-Becken vergraben liegt. Karbonatgesteine wie diese enthalten etwa die Hälfte des weltweiten Öls und Gases, sind aber berüchtigt dafür, schwer zu erschließen zu sein, weil ihre interne Struktur sehr ungleichmäßig ist. Selbst innerhalb derselben Formation können Fluide an einer Stelle leicht fließen, während sie nur wenige hundert Meter entfernt behindert werden. In diesem Feld liegen die Bohrungen P7 und P9 nahe beieinander und weisen ähnliche großskalige Geologie auf, dennoch liefert P9 eine starke Tagesförderrate, während P7 kaum produziert. Dieser rätselhafte Kontrast veranlasste eine genauere Untersuchung des Gesteins auf mikroskopischer Ebene.

Winzige Poren mit leistungsstarken Mikroskopen betrachten

Um das zu untersuchen, sammelten die Forscher kleine Gesteinsproben aus beiden Bohrungen und polierten sie zur Betrachtung unter einem Rasterelektronenmikroskop. Diese Instrumente erzeugen detaillierte Bilder der Gesteinsoberfläche, auf denen einzelne Poren zu sehen sind, die deutlich kleiner sind als ein menschliches Haar. Das Team betrachtete diese Bilder nicht nur visuell. Sie setzten maschinelle Lernwerkzeuge in der ImageJ-Software ein, um den Computer zu trainieren, Porenraum von festem Gestein zu unterscheiden. Nachdem die Bilder in einfache Schwarz-Weiß-Karten umgewandelt worden waren, maß die Software Fläche, Umfang, Rundheit und Ausdehnung jeder einzelnen Pore und verwandelte so komplexe Mikrostrukturen in einen großen Zahlenbestand, der zwischen den beiden Bohrungen verglichen werden konnte.

Unterschiedliche Porenformen und -muster in jeder Bohrung

Anhand dieser Messungen wurden die Poren in fünf einfache Formklassen eingeteilt: nahezu rund, leicht verzerrt, transitional, länglich und hochgradig unregelmäßig. In beiden Bohrungen machten leicht verzerrte Poren einen großen Anteil der Gesamtzahl aus, doch ihr Anteil in Verbindung mit den anderen Typen unterschied sich. Bohrung P7 zeigte starke mikroskalige Variation von einem Sichtfeld zum nächsten, mit einigen Bereichen, die von länglichen Poren dominiert wurden, und anderen, die von hochgradig unregelmäßigen Poren geprägt waren. Das deutete auf ein sehr fleckiges und komplexes inneres Gefüge hin. Bohrung P9 zeigte ebenfalls eine Mischung von Formen, doch ihre Porenmuster waren über die vielen analysierten Bilder hinweg konsistenter. Im Kern wirkte das Porensystem in P7 chaotischer, während das in P9 ordentlicher und reproduzierbarer erschien.

Komplexität mit einer einfachen Zahl messen

Um über visuelle Eindrücke hinauszugehen, nutzte die Studie ein Konzept namens fraktale Dimension, um zusammenzufassen, wie verzweigt und unregelmäßig die Porenkanten sind. Dieser Wert steigt, wenn Porenkanten rauer und unregelmäßiger werden. Durch die Beziehung zwischen Fläche und Umfang jeder Pore über die Bilder hinweg berechnete das Team fraktale Dimensionen für beide Bohrungen. P7 wies höhere typische Werte und eine größere Streuung auf, was bedeutet, dass sein Porennetz sowohl komplexer als auch variabler ist. P9 zeigte etwas niedrigere Werte in einem engeren Bereich, was mit einem gleichmäßigeren und weniger verknäulten Porensystem übereinstimmt. Laboruntersuchungen an Kernproben bestätigten außerdem, dass Gesteine aus P9 höhere Porosität und Permeabilität aufweisen, was zusammen auf bessere Wege für den Gastransport hindeutet.

Was diese winzigen Strukturen für die Gasproduktion bedeuten

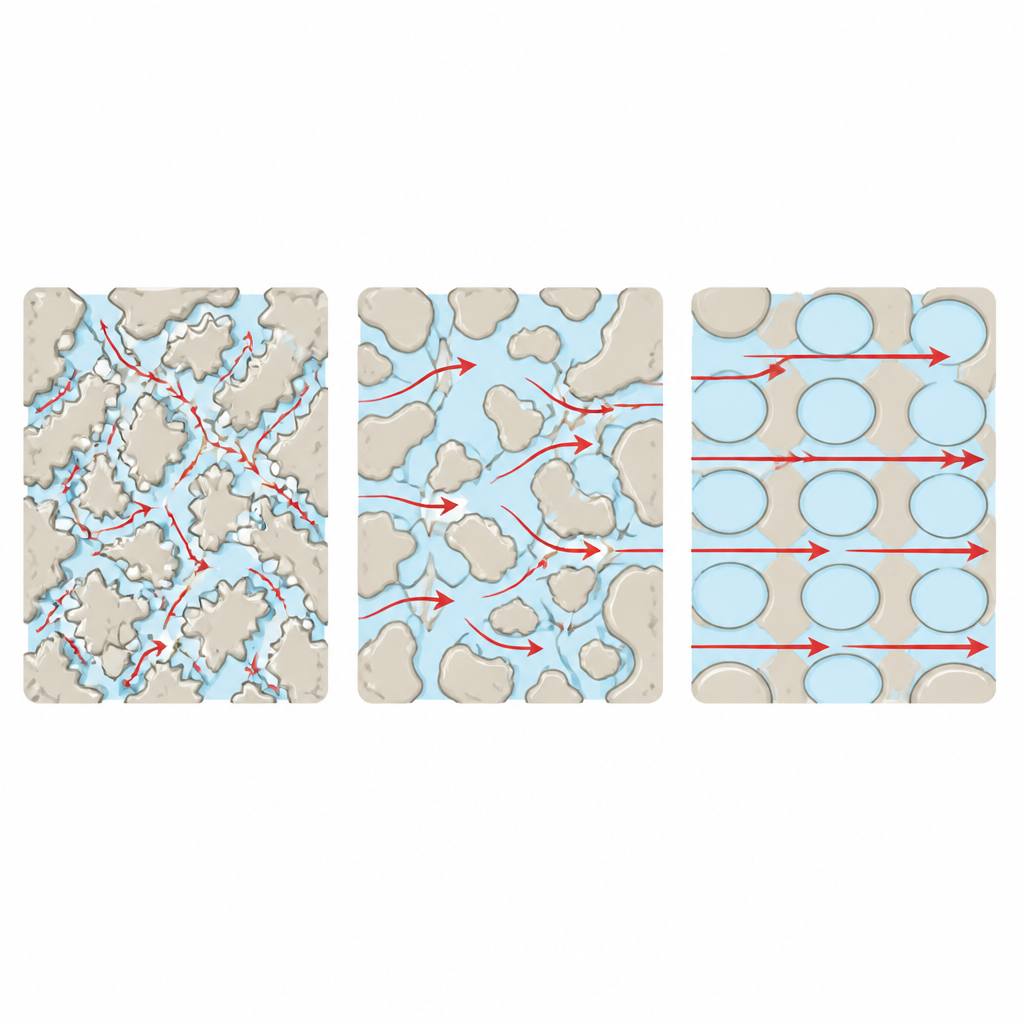

Unter Einbeziehung dieser Befunde argumentieren die Forscher, dass das hochgradig unregelmäßige und fleckige Porennetz in P7 lange, gewundene Pfade schafft, die die Gasbewegung verlangsamen, selbst wenn Raum zur Speicherung vorhanden ist. Im Gegensatz dazu bietet das gleichmäßigere Porensystem in P9 kürzere und besser verbundene Routen, die es dem Gas erleichtern, natürliche Brüche und schließlich das Bohrloch zu erreichen. Andere großskalige Faktoren, wie die Mächtigkeit der gasführenden Schicht oder die Anzahl der Klüfte, sind weiterhin wichtig, doch diese Arbeit zeigt, dass mikroskopische Porenmuster allein stark beeinflussen können, welches Bohrloch zum guten Produzenten wird und welches nicht. Für künftige Explorationen legt die Studie nahe, dass eine sorgfältige Messung von Porenformen und ihrer Komplexität helfen kann, Gesteinsintervalle mit günstigeren Fließwegen zu identifizieren und die Vorhersage der Bohrlochperformance in anspruchsvollen Karbonatreservoirs zu verbessern.

Zitation: Zhang, Y., Long, H., Li, Y. et al. Fractal dimension and morphological heterogeneity of pore in carbonate rocks: implications for production differences between adjacent wells. Sci Rep 16, 15457 (2026). https://doi.org/10.1038/s41598-026-47223-0

Schlüsselwörter: Karbonatreservoir, Porenstruktur, fraktale Dimension, Sichuan-Becken, Gasproduktion
