Intelligentes MPPT-basiertes Energiemanagement für hybride erneuerbare Energienetze unter Verwendung eines trans Z-Source quadratischen Boost-Konverters

Warum sauberere Energie schlauere Hardware braucht

Solarmodule auf Dächern und Windturbinen auf Hügeln sind heute alltäglich, doch all diese variablen Energiequellen störungsfrei, verlustarm und ohne Schäden ans Netz anzuschließen, ist eine anspruchsvolle ingenieurtechnische Aufgabe. Dieses Papier untersucht einen neuen Ansatz, Sonne, Wind, Batterien und Leistungselektronik so zu verbinden, dass Haushalte und Städte stabile, hochwertige Elektrizität aus Quellen beziehen können, die sich mit dem Wetter natürlich verändern.

Sonne und Wind zusammenführen

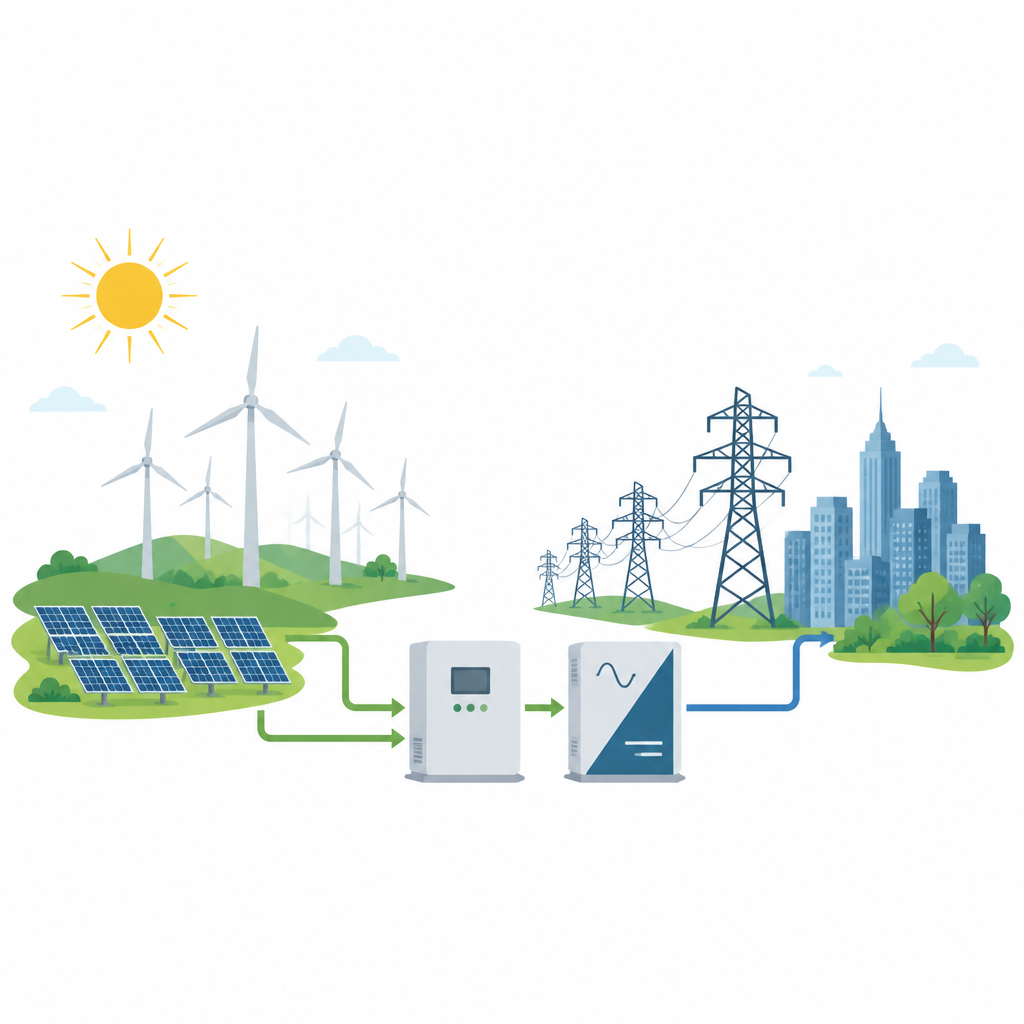

Die Studie betrachtet ein hybrides erneuerbares Energiesystem, das ein Solarfeld, einen Windgenerator, einen Batteriespeicher und das öffentliche Netz zu einer koordinierten Anlage vereint. Solarmodule und die Windmaschine teilen eine gemeinsame Gleichstromschiene, die anschließend einen üblichen dreiphasigen Wechselrichter speist, um Wechselstrom ins Netz zu liefern. Eine Batterie mit eigenem Wandler speichert überschüssige Energie, wenn die Natur mehr liefert als benötigt, und stellt sie wieder bereit, wenn Wolken oder Windstille die Erzeugung senken. Einfache Regelungen, basierend auf bekannten Proportional–Integral-Gesetzen, halten die Spannungen auf den richtigen Niveaus und sorgen dafür, dass die Ausgangsspannung des Wechselrichters mit der Netzwellenform synchron bleibt.

Eine neue Methode, Solarstrom zu verstärken

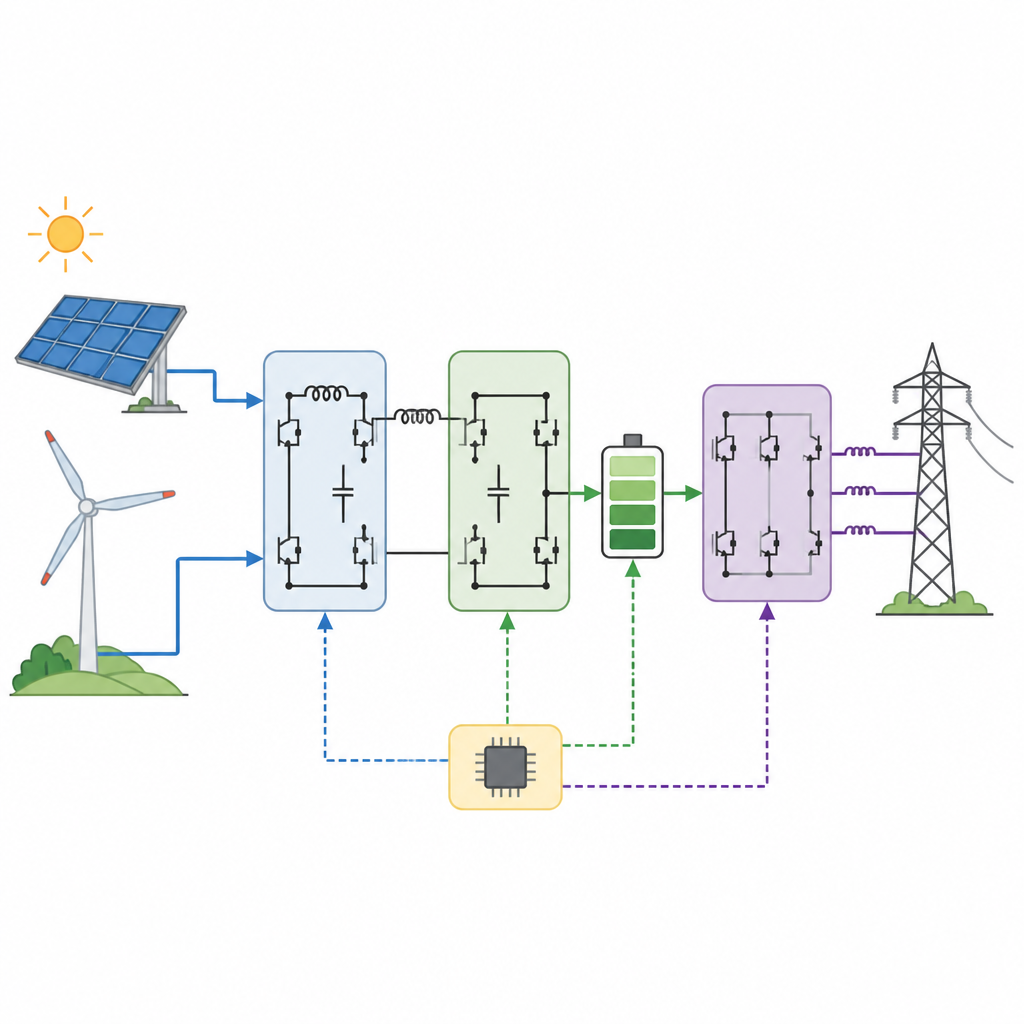

Im Kern des Vorschlags steht eine spezielle Schaltung, der trans Z-Source quadratische Boost-Konverter. Einfach ausgedrückt ist dies ein fortgeschrittener Step-up-Wandler, der die vergleichsweise niedrige Spannung von Solarmodulen auf das deutlich höhere Niveau anhebt, das die netzseitige Elektronik benötigt, und dabei Energieverluste und elektrische Belastung der Bauteile gering hält. Durch eine geschickte Anordnung von Spulen und Kondensatoren verteilt der Konverter die Energiespeicherung auf mehrere Elemente, was den Strom glättet, Welligkeit reduziert und extreme Schaltbedingungen vermeidet, die viele herkömmliche Boost-Schaltungen belasten. Tests zeigen, dass das Gerät die Spannung um das Achtfache erhöhen kann, dabei ein moderates Schaltmuster verwendet und sowohl die Belastung von Dioden als auch von Schaltern unter derjenigen konkurrierender Entwürfe bleibt.

Das System darin trainieren, den besten Arbeitspunkt zu verfolgen

Solarmodule liefern ihr volles Potenzial nur bei einer bestimmten Kombination aus Spannung und Strom, und dieser optimale Punkt verschiebt sich mit jeder Änderung von Sonnenlicht und Temperatur. Um die Module in der Nähe dieses Punktes zu betreiben, entwerfen die Autoren einen intelligenten Tracker, genannt puffer fish optimized fuzzy neural network. Diese Regelmethode kombiniert Fuzzy-Regeln, die mit unscharfen und sich ändernden Bedingungen umgehen können, mit einem einfachen neuronalen Netz, dessen Parameter durch einen naturinspirierten Suchprozess abgestimmt werden, der sich am Abwehrverhalten von Kugelfischen orientiert. Statt sich auf eine feste Kennlinie oder langsames Trial-and-Error zu verlassen, passt sich der Tracker ständig an, sodass das Solarfeld nahe dem Maximum-Power-Point bleibt, selbst wenn Wolken schnell vorüberziehen oder der Tag sich erwärmt.

Wie das Gesamtsystem in realen und simulierten Tests reagiert

Die Forschenden prüfen ihren Entwurf in detaillierten Computersimulationen und an einem Hardwareprototypen. In Simulationen untersuchen sie vier Situationen: konstantes Sonnenlicht und Temperatur, beide gemeinsam veränderlich, nur Sonneneinstrahlung ändernd und nur Temperatur ändernd. In allen Fällen hält der Konverter seinen Ausgang nahe 600 Volt und sorgt dafür, dass die netzseitige Elektronik stabil bleibt, während sich die Bedingungen auf der Solarseite sprunghaft ändern. Der intelligente Tracker erreicht hohe Effizienz, wobei mehr als 99 % der verfügbaren Solarleistung erfasst und nach dem Einschwingen nur sehr geringe Leistungswelligkeiten auftreten. Im Netzbetrieb liefert der Wechselrichter saubere dreiphasige Ströme mit geringem Oberwellengehalt, das heißt die Wellenformen nähern sich idealen Sinuskurven an und verursachen nur geringe Störungen für andere Geräte.

Was das für zukünftige erneuerbare Netze bedeutet

Für Nichtfachleute ist die Kernbotschaft, dass das Papier ein intelligenteres elektrisches Rückgrat für gemischte Solar- und Windsysteme vorschlägt. Durch die Kombination eines hoch verstärkenden, schonenden Boosters mit einer selbstanpassenden Steuerung kann die Anlage mehr nutzbare Energie aus Modulen und Turbinen herausholen und das Netz mit saubererem, stabilerem Strom versorgen. Die Hardwaretests deuten darauf hin, dass solche Systeme bereits heute mit praktischen Bauteilen und standardisierten Steuerchips gebaut werden können. Zukünftige Arbeiten müssen untersuchen, wie dieser Ansatz sich unter härteren Netzbedingungen verhält, doch die aktuellen Ergebnisse deuten auf hybride Erneuerbare hin, die weniger wie launische Wettergeräte und mehr wie verlässliche Kraftwerke agieren.

Zitation: Manickam, S., Padma, S. Intelligent MPPT-based energy management for hybrid renewable energy grids using trans Z-source quadratic boost converter. Sci Rep 16, 15533 (2026). https://doi.org/10.1038/s41598-026-46815-0

Schlüsselwörter: hybride erneuerbare Energie, Solar- und Windenergie, Maximum-Power-Point-Tracking, Leistungswandler, Netzintegration
