Die Rolle nativer Defekte in organisch-anorganischen hybriden zinkhalogenid-lichtemittierenden Materialien

Warum winzige Kristallfehler für zukünftige Beleuchtung wichtig sind

Weißes Licht aus kompakten, effizienten Quellen treibt alles an, von Smartphone-Displays bis zu Zimmerlampen. Viele Forscher hoffen, dass eine Materialklasse, die als hybride Metallhalogenide bekannt ist, helles, abstimmbares Licht mit günstigen, weniger toxischen Bestandteilen liefern kann. Diese Studie betrachtet zinkbasierte Hybride, die bereits ein angenehmes bläulich-weißes Leuchten zeigen, und stellt eine Frage, die Produktdesigner interessiert: Welche verborgenen Merkmale innerhalb dieser Kristalle schwächen ihr Licht im Vergleich zu Konkurrenzmaterialien, und wie ließe sich das beheben?

Kleine Bausteine mit großem Potenzial

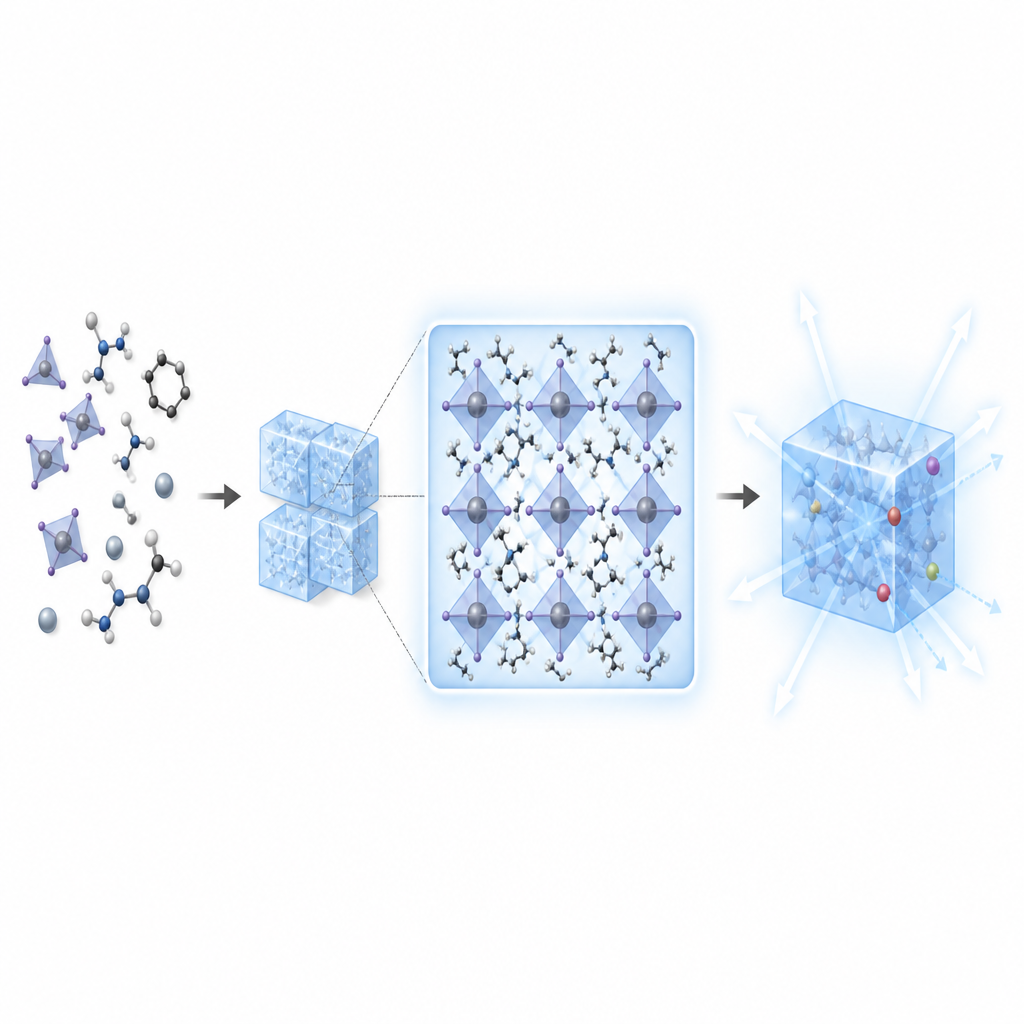

Das Team arbeitete mit drei eng verwandten Kristallen, die Zink und verschiedene Halogene mit einem organischen Molekül aus Phenylethylamin kombinieren. Auf atomarer Ebene besteht jeder Kristall aus isolierten zinkhalogenidischen Tetraedern, umgeben von organischen Ionen, wodurch Chemiker von einer nulldimensionalen Struktur sprechen. Statt ausgedehnter dreidimensionaler Netzwerke sitzen diese kleinen Cluster wie Inseln in einem Ozean organischer Moleküle. Werden die Kristalle mit ultraviolettem Licht beleuchtet, emittieren sie ein breites bläulich-weißes Licht, das für weiße Leuchtdioden attraktiv ist, die seltene Erdmetall-basierte Phosphore ersetzen sollen.

Messen, wie gut die Kristalle leuchten

Um zu beurteilen, wie effizient diese Materialien eingehendes Licht in ausgestrahltes Licht umwandeln, bestimmten die Forscher ihre Photolumineszenz-Quanten-Ausbeute, eine Zahl, die angibt, wie viele Photonen pro absorbiertem Photon entstehen. Die drei Zinkverbindungen erreichten nur mäßige Werte, von etwa 12 Prozent bis hinunter zu nur 2 Prozent, abhängig vom Halogen. Das Team zeichnete auf, wie die Kristalle Licht absorbieren, wie ihr Leuchten sich mit Anregungsfarbe, Leistung und Temperatur ändert und wie schnell das Licht nach einem kurzen Impuls abklingt. Alle drei zeigten sehr breite Emissionsbänder und große Verschiebungen zwischen Absorption und Emission, doch ihr Licht zerfiel in nur wenigen Nanosekunden — deutlich schneller als in Materialien, deren Leuchten von selbstgebundenen Exzitonen herrührt. Diese Diskrepanz deutete darauf hin, dass ein anderer Mechanismus verantwortlich sein muss.

Verborgene Defekte, die helfen und schaden

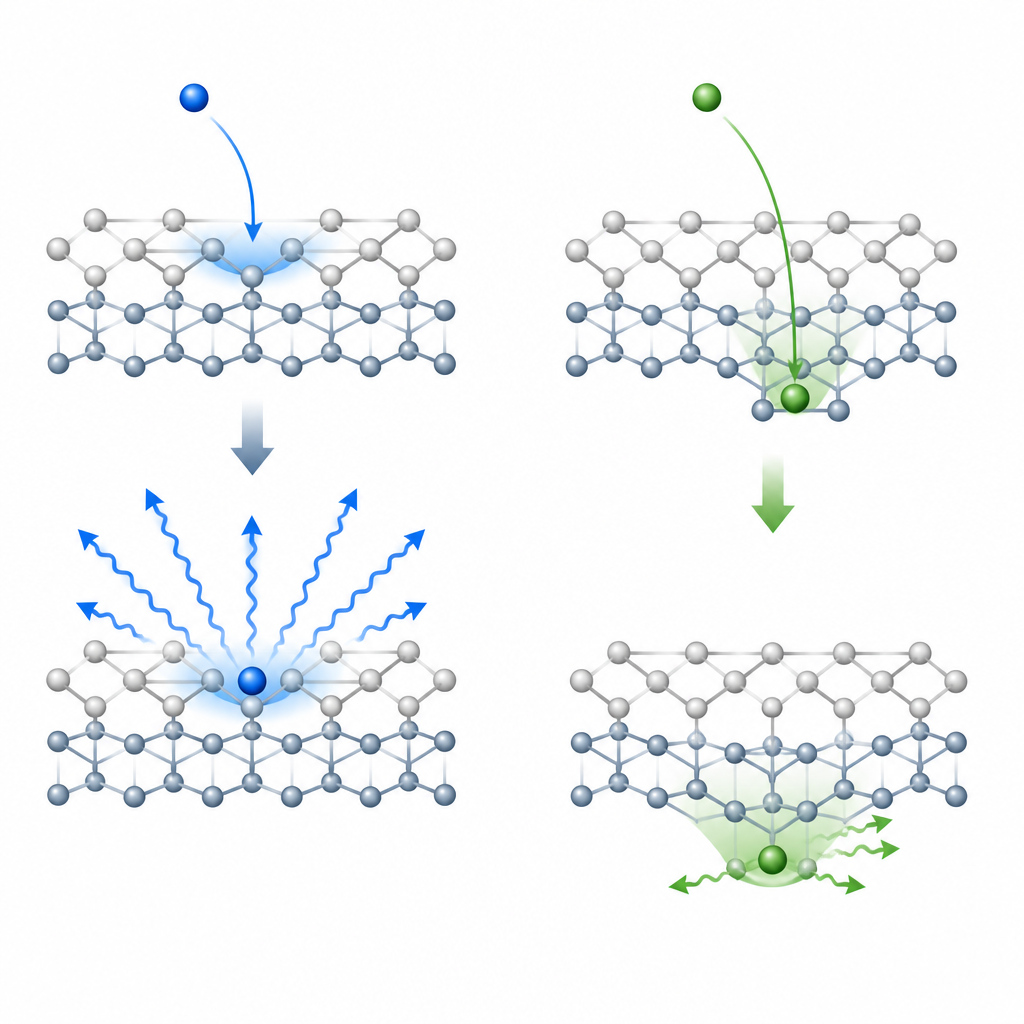

Die Wissenschaftler sammelten mehrere Hinweise, die auf native Defekte im Kristallgitter als hauptsächliche Lichtquellen hindeuten. Als sie während einer Wärmebehandlung, die Defekte heilen soll, den Halidanteil erhöhten, sanken sowohl die Helligkeit als auch die Lebensdauer der Emission — wie zu erwarten wäre, wenn bestimmte Defekte als strahlende Zentren wirken. Elektronische Paramagnetresonanz, eine Technik zur Detektion ungepaarter Elektronen, zeigte deutliche Signale, die typisch für zinkbezogene Defekte sind. Durch Variation der Anregungsenergie konnte das Team zwei Komponenten des Leuchtens trennen: ein blaues Band, das auch dann ausgelöst werden kann, wenn das einfallende Licht leicht weniger Energie als die Bandlücke besitzt, und ein grünes Band, das nur bei Anregungsenergien oberhalb der Bandlücke erscheint. Ihre Analyse stützt ein Bild, in dem blaues Licht von Elektronen stammt, die aus flachen, in der Leerstelle bzw. Interstitialposition liegenden Zinkzuständen knapp unterhalb des Leitungsbands fallen, während grünes Licht von tiefer liegenden Defektniveaus herrührt, die höhere Energie zum Besetzen erfordern.

Wie Bindung und Struktur die Leistung formen

Computergestützte Modellierung untermauerte diese defektbasierte Sichtweise. Mit Hilfe der Dichtefunktionaltheorie berechneten die Autoren, dass Zinkatome an interstitiellen Positionen Donator-ähnliche Defekte mit relativ niedrigen Formationsenergien bilden, was sie unter typischen Wachstumsbedingungen thermodynamisch begünstigt. Diese Defektniveaus liegen nahe am Leitungsband und haben Übergangsenergien, die gut zur beobachteten blauen Emission passen. Die Studie untersuchte auch, wie Wasserstoffbrücken zwischen den organischen Kationen und den Zinkhalogenid-Clustern die Stabilität und Lichtausbeute beeinflussen. Stärkere Wasserstoffbindungen in der Chlorid-Variante machen die Struktur steifer, erhöhen die Temperatur, bei der das Material zerfällt, und scheinen nichtstrahlende Verluste zu verringern — das erklärt, warum diese Variante effizienter leuchtet als ihre Bromid- und Iodid-Pendants.

Was das für bessere Lichtquellen bedeutet

Für Nichtfachleute ist die Kernaussage: In diesen zinkbasierten Hybridkristallen sind genau jene Fehler, die ihnen das Leuchten ermöglichen, zugleich Lecks, die Energie verschwenden. Zink-interstitielle Defekte bieten Wege für blau- und grünlichtige Emission, begrenzen aber gleichzeitig die maximale Effizienz des Materials. Wasserstoffbrücken und die Wahl des Halogens steuern, wie starr und stabil die Kristalle sind, was wiederum beeinflusst, wie viele angeregte Zustände ihre Energie als Wärme statt als Licht verlieren. Die Arbeit liefert noch keinen perfekten, hocheffizienten Phosphor, kartiert aber klar, warum Zink-Hybride anderen metallbasierten Systemen hinterherhinken, und weist auf Strategien wie strengere Kontrolle der Defektbildung und stärkere strukturelle Bindungen hin, um ihre Leistung zu verbessern.

Zitation: Zhang, Y., Liu, Q., Wang, R. et al. The role of native defects in organic-inorganic hybrid zinc halide luminescent materials. Sci Rep 16, 15529 (2026). https://doi.org/10.1038/s41598-026-46769-3

Schlüsselwörter: Zinkhalogenid, lichtemittierende Materialien, Kristalldefekte, hybride Perowskite, Photolumineszenz
