Strategien zur Modenhybridisierung für subwellenlängen Schallabsorption in miniaturisierten Helmholtz-Resonatoren

Warum winzige Schallabsorber wichtig sind

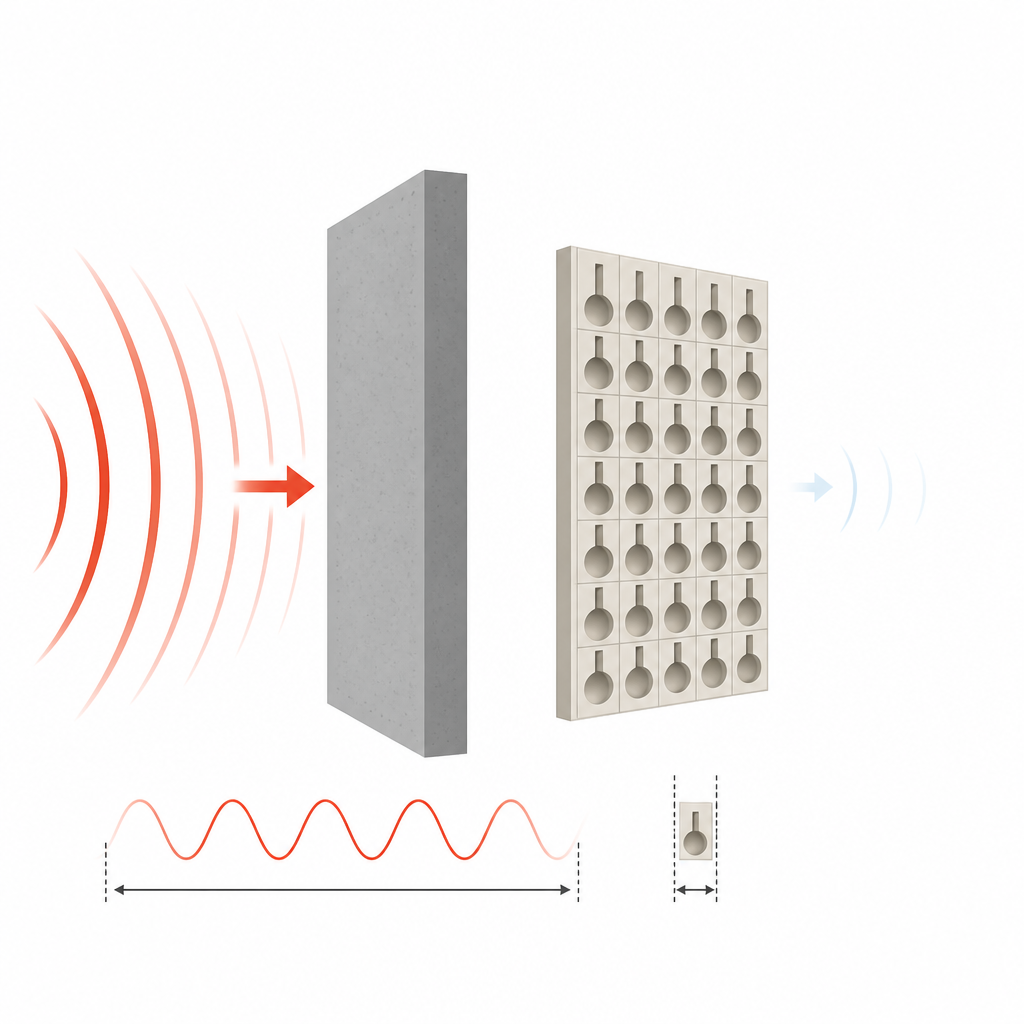

Von leiseren Autos und Flugzeugen bis zu ruhigerem Wohn- und Arbeitsumfeld: Viele moderne Anwendungen müssen laute, tief frequentierte Geräusche dämpfen, ohne sperrige Wände oder schwere Platten hinzuzufügen. Diese Studie untersucht, wie sich klassische Schallabsorber, die sogenannten Helmholtz-Resonatoren, auf Größen verkleinern lassen, die weit unter der Wellenlänge des Schalls liegen, dabei aber effektiv, einstellbar und für kompakte Lärmschutzsysteme geeignet bleiben.

Die Herausforderung beim Schrumpfen von Schallfallen

Traditionelle Schallschutzlösungen funktionieren hauptsächlich durch Masse und Dicke, weshalb sie bei tiefen Tönen mit Meter langen Wellenlängen an ihre Grenzen stoßen. Helmholtz-Resonatoren, ähnlich kleinen Flaschen mit Hals und Hohlraum, können bestimmte Töne absorbieren, selbst wenn sie viel kleiner sind als die Wellenlänge. Wird man sie jedoch einfach verkleinern oder anders formen, treten schnell Beschränkungen auf. Kleinere Hälse und schärfere Kanten erhöhen Reibungs- und Wärmeeinbußen in der Luft, die den Resonanzeffekt verwischen und abschwächen. Die Autoren kartieren zunächst diese Kompromisse mithilfe konventioneller starrer Resonatoren und zeigen, dass allein die Geometrie die Resonanzfrequenz nicht weiter senken kann, ohne entweder das Volumen zu vergrößern oder die Absorptionsstärke zu opfern.

Die Wände selbst beteiligen

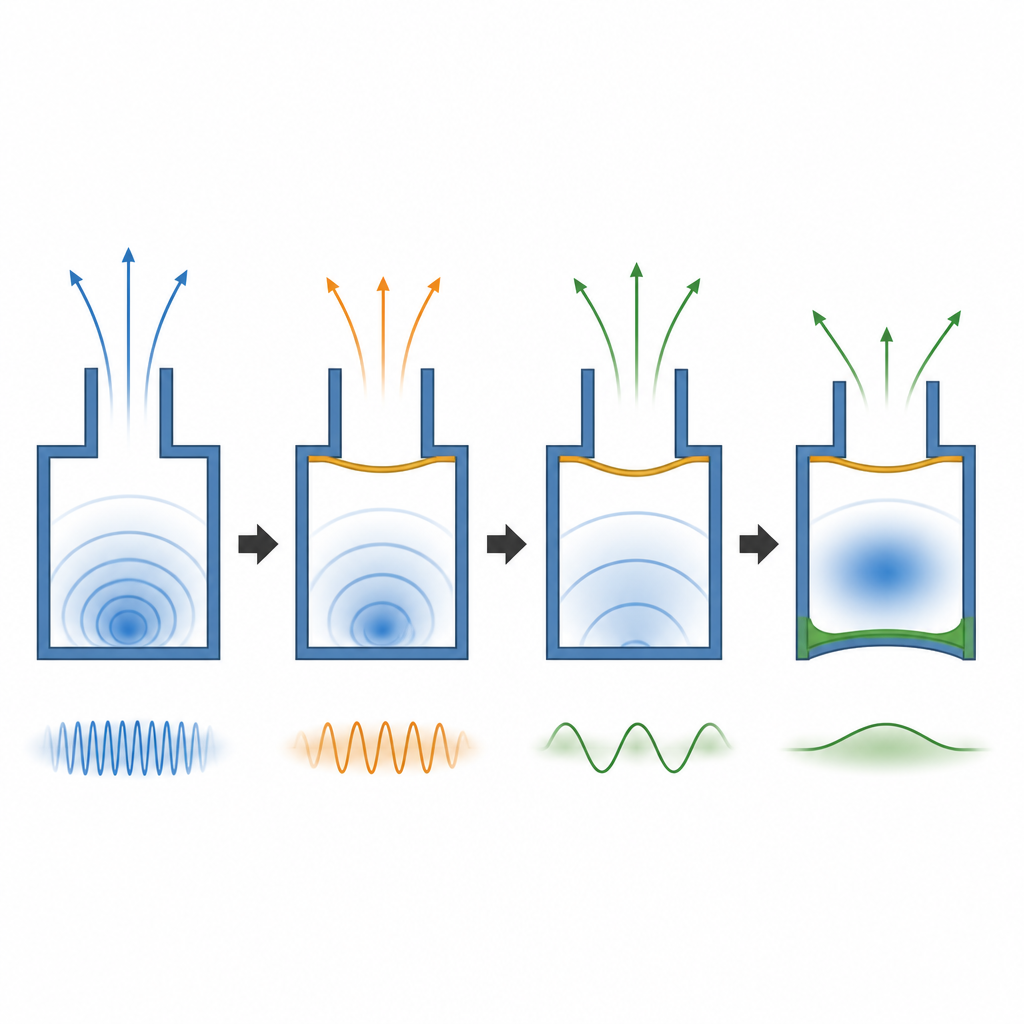

Um über diese Grenzen hinauszugehen, lassen die Forschenden die Resonatorwände selbst nachgeben und mitschwingen. Sie fügen dünne Membranen und weiche Elastomerbestandteile hinzu, die sich unter Schalldruck bewegen können. Das erzeugt hybride Modi, bei denen die Luft im Hals und Hohlraum und die nachgiebigen Strukturen gemeinsam oszillieren. In Experimenten teilt eine über die Resonatoröffnung gespannte Membran die einzelne Resonanz in zwei getrennte Bänder, von denen eines bei deutlich niedrigerer Frequenz liegt als die ursprüngliche. Im tiefsten Band arbeitet das System im Bereich weit unter der Wellenlänge, etwa im Verhältnis eins zu achtunddreißig der Schallwellenlänge, und kann Schall nahezu vollständig absorbieren. Da Schall nun sowohl durch den Hals als auch durch die Membran eintreten kann, kann ihre kombinierte Bewegung auch steuern, wie Energie wieder in den Raum zurückgestrahlt wird, und ein richtungsabhängiges, cardioidähnliches Muster erzeugen, das vom Einfallswinkel des Schalls abhängt.

Weiche Elemente ohne fummelige Abstimmung

Obwohl Membranen leistungsfähig sind, sind sie in der Spannungseinstellung und in der reproduzierbaren Fertigung im Miniaturmaßstab anspruchsvoll. Die Forschenden untersuchen daher eine Alternative auf Basis weicher, direkt in den Resonator 3D-gedruckter Elastomere. In einem Entwurf ist die Wand um den Hals nachgiebig gestaltet, in einem anderen wird hinter dem Hohlraum eine flexible Rückplatte hinzugefügt, und schließlich werden beide kombiniert. Diese weichen Abschnitte bringen zusätzliche Federwirkung und innere Dämpfung, ohne Nacharbeiten oder manuelle Einstellungen zu erfordern. Die erhöhte Nachgiebigkeit verschiebt die Resonanzbänder nach unten und erlaubt damit tiefer arbeitende Frequenzen bei gleicher physischer Größe. Gleichzeitig verteilt und flacht die starke innere Reibung des Elastomers die Absorptionsspitzen ab, was ein klares Gleichgewicht zwischen Miniaturisierung und der Tiefe der Schallfesselung zeigt.

Ein neuer Blick auf kompakte Schallkontrolle

Um die Ergebnisse zusammenzuführen, analysieren die Autoren, wie sich die Resonanzen des Systems in der komplexen Frequenzebene bewegen, wobei jede Resonanz als Paar mathematischer Merkmale—Pole und Nullstellen—auftritt. Wenn mehr weiche Elemente hinzugefügt und Materialverluste größer werden, verschieben sich diese Merkmale auf eine Weise, die Veränderungen in Frequenz, Bandbreite und Richtwirkung klar widerspiegelt. Dieser gemeinsame Rahmen gilt gleichermaßen für einfache starre Resonatoren wie für die neuen Membran- und Elastomerentwürfe und offenbart die Modenhybridisierung als das verbindende Organisationsprinzip. Er zeigt, dass Ingenieure durch die gezielte Kombination von Geometrie und struktureller Nachgiebigkeit systematisch Arrays winziger, 3D-gedruckter Resonatoren entwerfen können, die weit unterhalb der Schallwellenlänge arbeiten, einstellbare und sogar richtungsabhängige Lärmkontrolle bieten und klein genug für Anwendungen in der Praxis bleiben—von Schallschutz und Fahrzeuginnenräumen bis hin zu bioinspirierten Hörsystemen.

Was das für alltäglichen Schall bedeutet

Einfach gesagt zeigt die Studie, dass man statt endloser Vergrößerung von Hohlräumen oder Verschmälerung von Hälsen kleine Schallfallen intelligenter machen kann, indem man ihre Wände kontrolliert nachgeben lässt. Das verwandelt jede Einheit in ein kleines, mehrteiliges Musikinstrument, dessen Töne sich mittels interner Federn und Massen verschieben und formen lassen. Durch lichtbasierte Multimaterial-3D-Druckverfahren können diese filigranen Mini‑Bauteile als einteilige Stücke ohne Montage gefertigt werden. Das Ergebnis ist ein praktisch umsetzbares Rezept für kompakte Paneele, die tiefe, dröhnende Geräusche dämpfen, dabei deutlich dünner und leichter sind als herkömmliche Barrieren, und auf effizientere sowie anpassbare Lärmkontrolllösungen in vielen Bereichen hindeuten.

Zitation: Domingo-Roca, R., Feeney, A., Jackson-Camargo, J.C. et al. Mode hybridisation strategies for subwavelength sound attenuation in miniaturised Helmholtz resonators. Sci Rep 16, 15638 (2026). https://doi.org/10.1038/s41598-026-46693-6

Schlüsselwörter: akustische Metamaterialien, Helmholtz-Resonatoren, Schallabsorption, Lärmkontrolle, Subwellenlängenakustik
