Optimierung mehrerer abgestimmter Massendämpfer zur Schwingungs­kontrolle eines nichtlinearen Balkens

Warum das Beruhigen von Schwingungen wichtig ist

Von schwankenden Wolkenkratzern bis zu summenden Windturbinenblättern verhalten sich viele moderne Bauwerke wie schlanke Balken, die sich in problematische Schwingungen versetzen können. Konstrukteure befestigen oft zusätzliche »Hilfs«-Massen, sogenannte abgestimmte Massendämpfer, um diese Bewegung zu dämpfen. Die richtige Größe und Platzierung dieser Vorrichtungen wird jedoch kompliziert, sobald sich die Struktur nichtlinear verhält — also nicht mehr proportional auf Lasten reagiert. Diese Studie stellt eine praktische Frage mit breiter Relevanz für Bau-, Maschinen- und Luftfahrttechnik: Wie viele Dämpfer sollten verwendet werden, wo sollten sie platziert und wie sollten sie abgestimmt werden, damit ein flexibler Balken so schnell und sicher wie möglich zur Ruhe kommt?

Wie Zusatzmassen einen schwingenden Balken zähmen

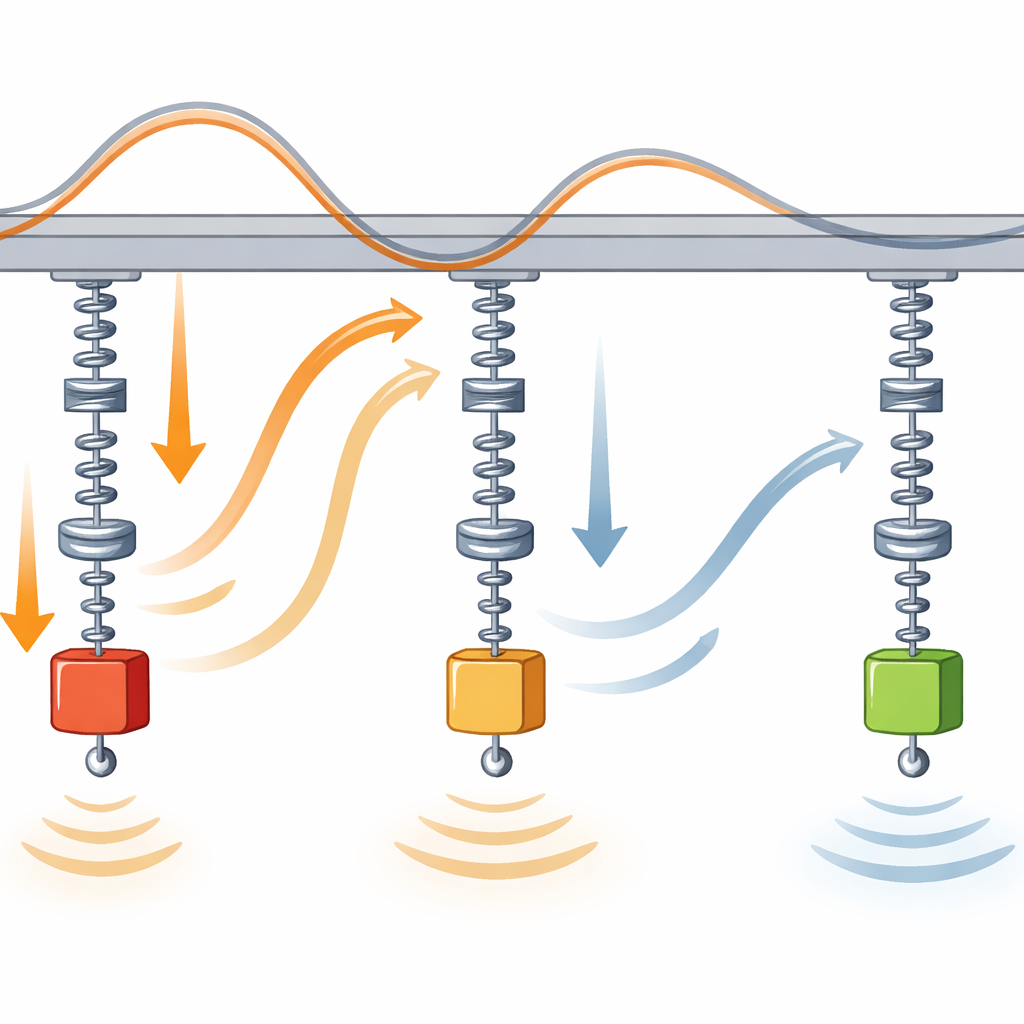

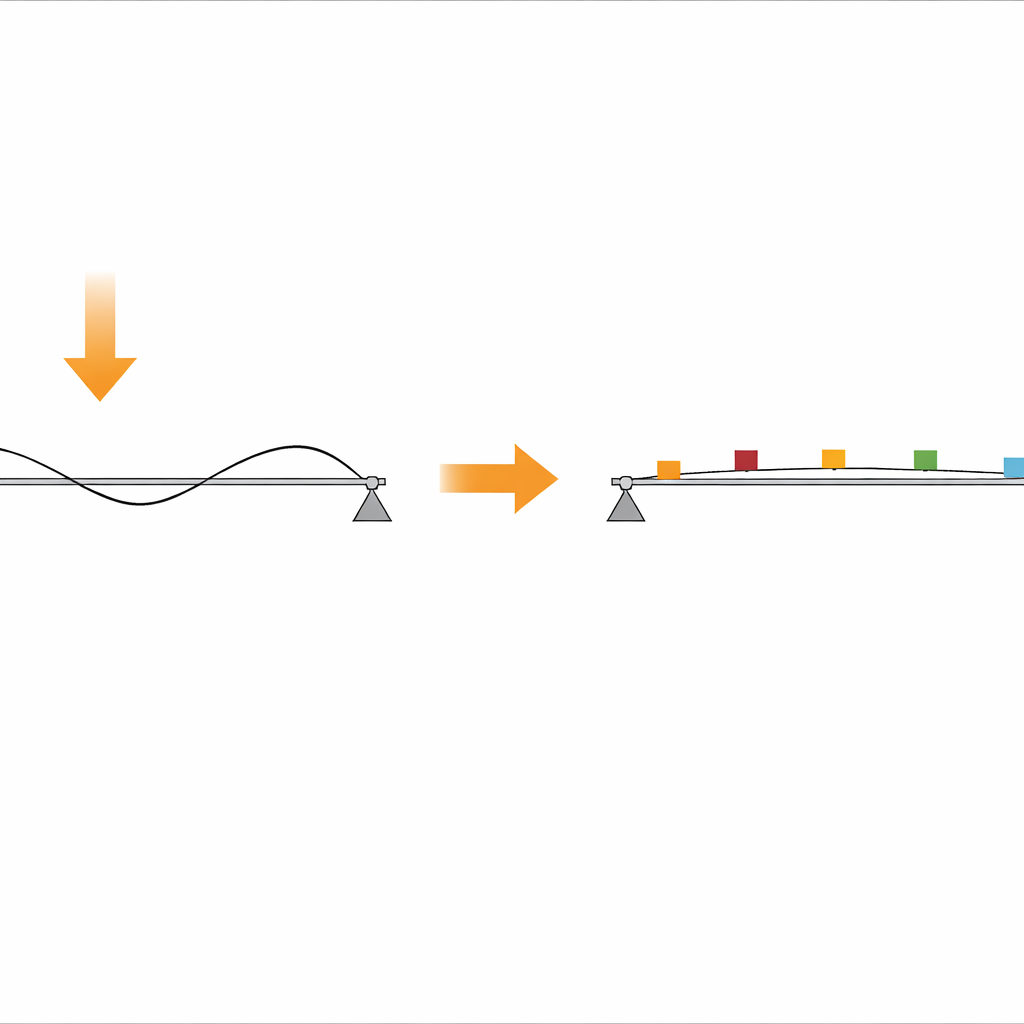

Ein abgestimmter Massendämpfer ist ein kleines Sekundärsystem — eine Masse an einer Feder mit einem Dämpfer — das an der Hauptstruktur angebracht wird. Wenn die Hauptstruktur schwingt, ist die Zusatzmasse so ausgelegt, dass sie phasenverschoben mitschwingt, Energie aus der Bewegung entzieht und sie in harmlose Wärme umwandelt. Die Autorinnen und Autoren konzentrieren sich auf lange, schlanke Balken, idealisiert mit einfachen Stützen an den Enden, um Bauteile wie Brückendecken, Fußböden oder Roboterarme zu repräsentieren. In diesen Elementen kann schon ein kurzer Stoß, etwa eine Impulsbelastung, lang andauernde Schwingungen auslösen. Die Arbeit untersucht nicht nur den klassischen Fall eines einzelnen Dämpfers, sondern Anordnungen mit zwei und drei Dämpfern, die entlang des Balkens verteilt sind, und fragt, wie diese mehreren Vorrichtungen zusammenarbeiten können, um Schwingungen wirkungsvoller zu bekämpfen als ein einzelner Dämpfer.

Aufbau eines realistischen digitalen Prüfstands

Um das Problem zu untersuchen, entwickeln die Forschenden ein detailliertes mathematisches Modell eines Balkens, das sowohl lineares als auch nichtlineares Verhalten zeigen kann. Im linearen Bereich ist die Bewegung direkt proportional zur aufgebrachten Kraft; im nichtlinearen Bereich verändern große Durchbiegungen und Dehnungen die scheinbare Steifigkeit des Balkens und verschieben seine Eigenfrequenzen. Das Team verwendet einen energie­basierten Ansatz, um die Governing-Gleichungen herzuleiten, und reduziert dann den kontinuierlichen Balken auf einige dominante Schwingungsformen. Jeder Dämpfer wechselwirkt an seinem Befestigungspunkt mit diesen Formen, und das kombinierte System aus Balken und Dämpfern wird zeitlich unter einer scharfen, kurzzeitigen Kraft simuliert. Dieser einheitliche Rahmen erlaubt es, viele mögliche Dämpferkonfigurationen sowohl für idealisierte als auch für realistischere, nichtlineare Balken mit und ohne inneren Materialdämpfungseffekten zu testen.

Eine digitale Schwarm­suche nach dem besten Design

Da der Raum möglicher Dämpferpositionen und Abstimmungsoptionen riesig ist, verwenden die Autorinnen und Autoren eine rechnerische Suchstrategie, die als Particle Swarm Optimization bekannt ist. Bei diesem Verfahren »fliegen« viele Probekonstruktionen durch den Entwurfsraum, tauschen Informationen über ihre Leistung aus und konvergieren schrittweise zu vielversprechenden Lösungen. Das Team definiert die Leistungskennzahl auf eine einfache, aber sinnvolle Weise: Sie berechnen die gesamte Fläche unter der Schwingungsantwort des Balkens an wichtigen Stellen — ein Maß, das sowohl erfasst, wie stark als auch wie lange der Balken schwingt. Für jedes Szenario — ein, zwei oder drei Dämpfer; linearer oder nichtlinearer Balken; mit oder ohne eingebaute Dämpfung — durchsucht der Schwarm wiederholt die Kombinationen aus Dämpferpositionen, Steifigkeiten und Dämpfungsgraden, die diese Schwingungsfläche minimieren.

Was passiert, wenn mehr Dämpfer hinzugefügt werden

Die Simulationen zeigen, dass zusätzliche Dämpfer fast immer nützlich sind, der Nutzen aber abklingt. Bei Balken ohne innere Dämpfung reduziert ein einzeln gut platzierter Dämpfer die Schwingungspegel bereits drastisch. Ein zweiter Dämpfer bringt eine deutliche zusätzliche Reduktion, ein dritter verbessert die Situation weiterhin, jedoch in geringerem Maße. Wenn das Material des Balkens selbst Energie dissipiert, verschiebt sich das Muster: Zwei Dämpfer liefern oft den Großteil des erreichbaren Nutzens, während ein dritter nur noch geringe oder sogar vernachlässigbare Verbesserungen bringt. In allen Fällen platziert die Optimierung die Dämpfer wiederholt in der Nähe der Stelle, an der die Hauptbiegungsform ihre größte Auslenkung erreicht — beim ersten Schwingungsmodus meist die Mitte — und gruppiert dabei manchmal mehrere Dämpfer eng in dieser Region, statt sie weit über den Balken zu verteilen.

Was das für reale Bauwerke bedeutet

Für Ingenieurinnen und Ingenieure liefert die Studie zwei zentrale, leicht verständliche Erkenntnisse. Erstens kann das Anbringen mehrerer kleiner abgestimmter Massen an einem schwingenden Balken die Nachschwingdauer nach einer Störung deutlich verkürzen, unabhängig davon, ob das Verhalten einfach und linear oder komplex und nichtlinear ist. Zweitens ist mehr nicht immer besser: Über einen bestimmten Punkt hinaus erhöhen zusätzliche Dämpfer vor allem Kosten und Komplexität, liefern aber nur geringe Verbesserungen, und in einigen nichtlinearen, innerlich gedämpften Fällen kann ein dritter Dämpfer sogar die Wirkung der anderen stören. Indem gezeigt wird, wie Anzahl, Platzierung und Abstimmung der Dämpfer systematisch mit modernen Optimierungs­werkzeugen gewählt werden können, weist diese Arbeit den Weg zu intelligenteren, schlankeren Entwürfen zur Beruhigung von Balkenschwingungen in Brücken, Gebäuden, Maschinen und künftigen Leichtbaukonstruktionen.

Zitation: Zakaria, A., Nabawy, A.E. & Abdelhaleem, A.M.M. Optimization of multiple tuned mass dampers for vibration control of a nonlinear beam. Sci Rep 16, 12691 (2026). https://doi.org/10.1038/s41598-026-46499-6

Schlüsselwörter: abgestimmter Massendämpfer, Schwingungsdämpfung, nichtlineare Balken, Strukturdynamik, Optimierung
