CNN-basierte Kompensation fehlerhafter Abstrahlungsdiagramme planarer Phased-Array-Antennen

Drahtlose Signale auf Kurs halten

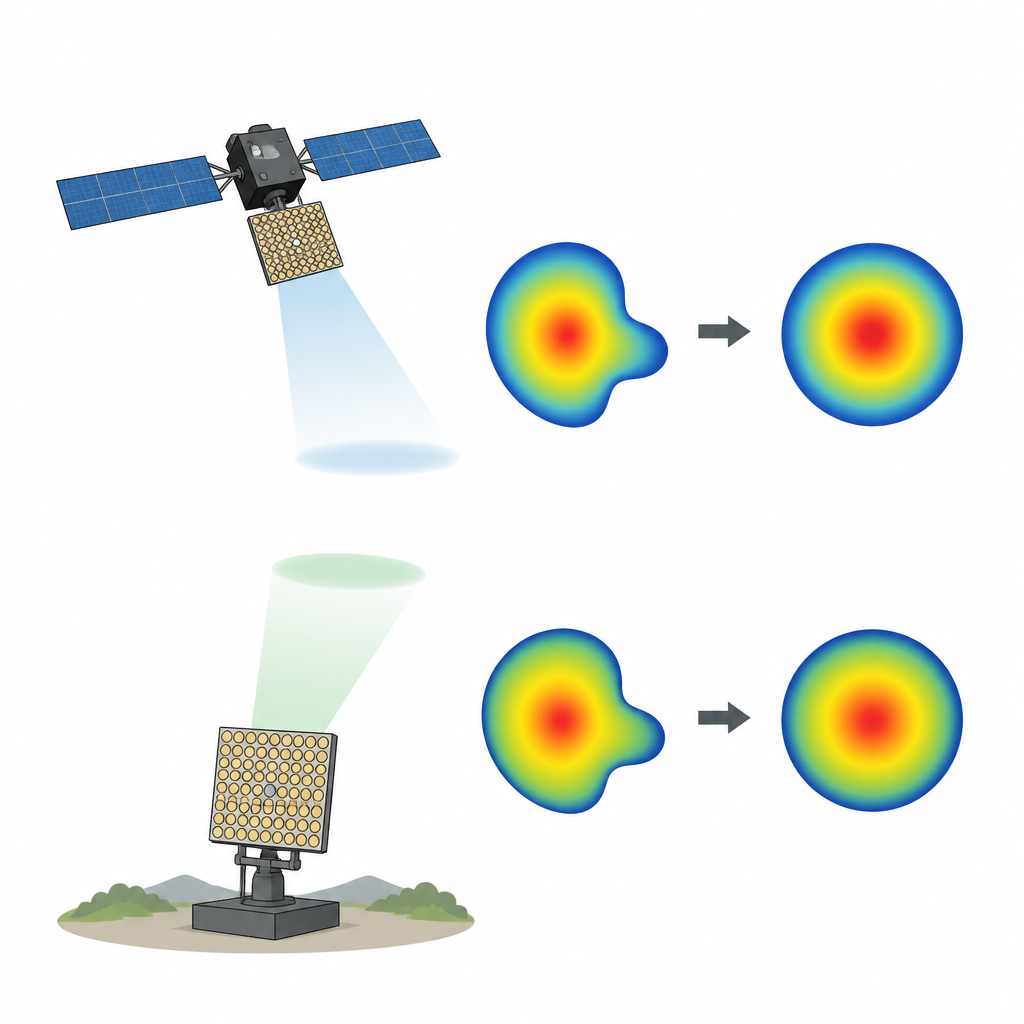

Von Satelliteninternet bis zur Flughafenradarüberwachung: Viele der heute wichtigsten Systeme basieren auf flachen Antennenpaneelen mit zahlreichen kleinen Strahlerelementen. Wenn auch nur eines dieser Elemente ausfällt, kann der sorgfältig geformte Strahl der Funkenergie verzerrt werden, was Verbindungen schwächt oder Radarabbildungen unscharf macht. Diese Studie untersucht, wie eine Art künstlicher Intelligenz — ein Faltungsneuronales Netzwerk — diese beschädigten Strahlen schnell per Software „heilen“ kann, sodass kritische Systeme ohne physische Reparaturen weiterarbeiten können.

Warum ausgefallene Antennenfelder wichtig sind

Moderne Phased-Array-Antennen funktionieren ähnlich wie ein Publikum bei einem Konzert, das im Takt klatscht. Jede kleine Antennenplatte fügt ihr Signal im genau richtigen Moment hinzu, sodass sie gemeinsam Energie in eine gewählte Richtung bündeln und in anderen Richtungen auslöschen. Wenn eine Platte plötzlich stumm bleibt, ist dieses fein abgestimmte Timing gestört. Der Haupstrahl kann vom Ziel abweichen, seine Breite kann zunehmen und unerwünschte Nebenkeulen können wachsen, wodurch Energie verschwendet und Störungen verursacht werden. An Orten, an denen Hardwarereparaturen schwierig oder unmöglich sind — etwa Satelliten im Orbit oder entlegene Radaranlagen — ist eine intelligente Methode zur Fernkompensation solcher Ausfälle sehr wünschenswert.

Dem neuronalen Netzwerk beibringen, Strahlformen zu lesen

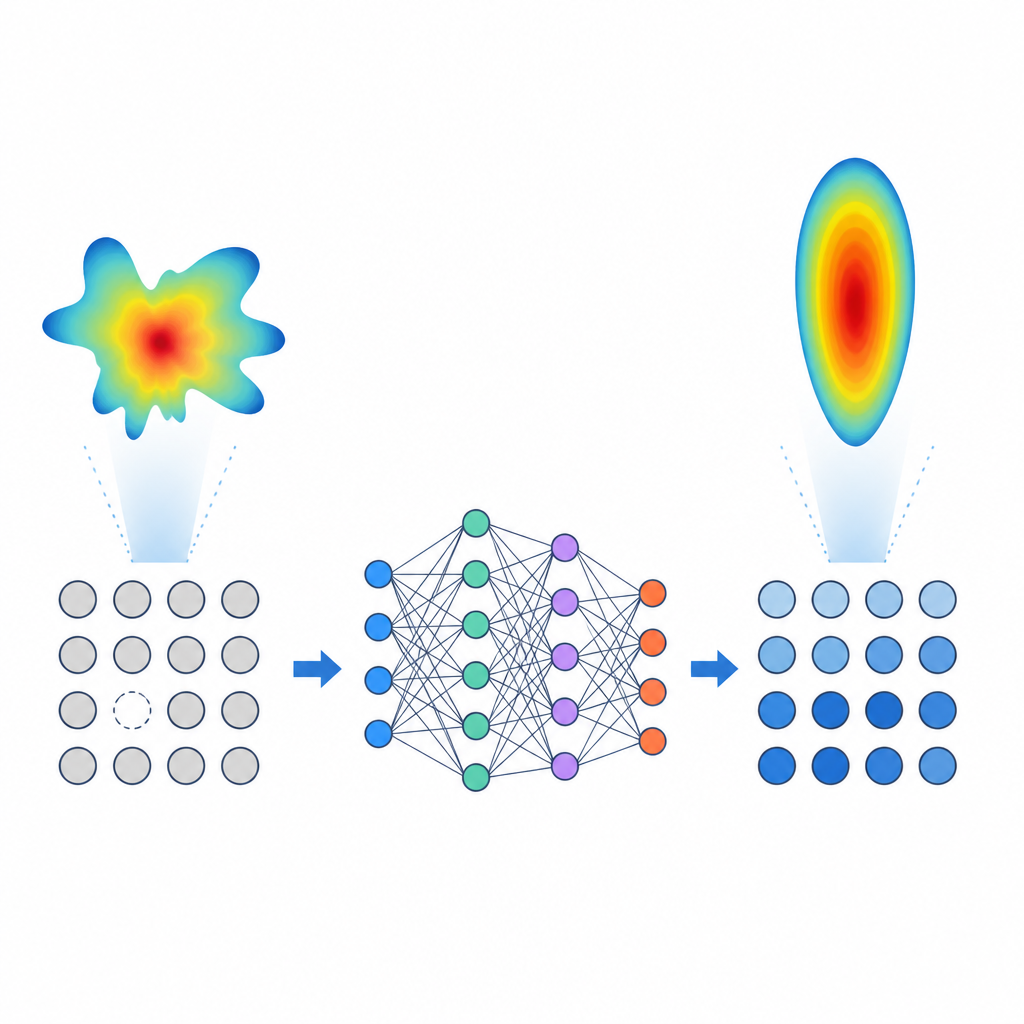

Die Autoren konzentrieren sich auf einen kleinen, aber realistischen Testfall: ein 4 mal 4 Quadratpanel aus Patch-Antennen, das auf einer Frequenz arbeitet, wie sie in neuen Kommunikationssystemen verwendet wird. Ein Element wird als ausgefallen angenommen, eines dient als feste Referenz, und die verbleibenden vierzehn können noch in der Phase justiert werden, also in der zeitlichen Lage ihrer Wellenberge. Statt neue Einstellungen für diese Elemente durch langsame Versuchsreihen zu finden, trainiert das Team ein neuronales Netzwerk, das direkt ein zweidimensionales Bild des Strahlfelds betrachtet und die Phasenwerte vorhersagt, die das gewünschte Muster mit der verbleibenden Hardware so genau wie möglich rekonstruieren.

Den Lernmotor aufbauen

Um das Netzwerk zu trainieren, erzeugten die Forscher 8.000 simulierte Beispiele fehlerhafter Paneele mit professioneller elektromagnetischer Software. Für jeden Fall wählten sie zufällig Phaseneinstellungen für die vierzehn steuerbaren Elemente, berechneten das resultierende Strahlmuster und speicherten sowohl das „Bild“ dieses Musters als auch die zugrunde liegenden Phasenwerte. Diese Bild–Phasen-Paare fütterten sie dann in ein Faltungsneuronales Netzwerk, die gleiche Modellfamilie, die in der Bildverarbeitung weit verbreitet ist. Schicht für Schicht lernte das Netzwerk, die feinen räumlichen Fingerabdrücke zu erkennen, die sich im Strahlmuster zeigen, wenn die Phasen verändert werden, und diese Fingerabdrücke auf die genauen Phaseneinstellungen zurückzuzuordnen, die sie verursacht haben.

Saubere Strahlen in Sekundenbruchteilen wiederherstellen

Einmal trainiert, wird das Modell umgekehrt eingesetzt: Statt ein fehlerhaftes Muster zu sehen, erhält es das intakte Zielmuster, das das Array erzeugen sollte. Das Netzwerk liefert sofort eine neue Reihe von vierzehn Phasen, die das teilweise ausgefallene Array verwenden kann, um dieses Ziel zu imitieren. In Tests lagen die vorhergesagten Phasen für jedes Element deutlich unter einem Grad Abweichung. Wenn diese Phasen in Simulationen angewendet wurden, stimmten die rekonstruierten Strahlen eng mit den Originalen überein; die Fehler im Muster wurden über viele Testfälle im Mittel um etwa ein Drittel reduziert. Wichtige Antennenkennwerte wie Strahlrichtung, -breite und Nebenkeulenniveau näherten sich deutlich ihren gesunden Werten an, während die Rechenzeit von Minuten bei klassischen Suchmethoden auf etwa zwei Zehntel Sekunden auf einer Standard-Grafikkarte sank.

Was das für reale Systeme bedeutet

Derzeit ist diese Methode ein Machbarkeitsnachweis. Sie geht von einer spezifischen Array-Größe, einem einzelnen ausgefallenen Element und dem Zugang zu sauberen, detaillierten Strahlungsmessungen aus — Bedingungen, die in der Software einfacher zu erfüllen sind als auf einem Satelliten. Dennoch zeigt sie klar, dass ein neuronales Netzwerk die Verbindung lernen kann zwischen der Art und Weise, wie eine beschädigte Antenne abstrahlt, und den Phasenanpassungen, die nötig sind, um ihren Strahl zu reparieren. Mit weiterer Arbeit zur Behandlung mehrerer Ausfälle, unterschiedlicher Paneeldesigns und realistischer Messumgebungen könnten ähnliche Ansätze Kommunikations- und Radarsystemen eine leistungsfähige Form selbstheilender Regelung geben und die Zuverlässigkeit verbessern, ohne an der Hardware Hand anlegen zu müssen.

Zitation: Djassem, B.M., Challal, M., Staraj, R. et al. CNN-based compensation of faulty planar phased-array radiation patterns. Sci Rep 16, 15528 (2026). https://doi.org/10.1038/s41598-026-46345-9

Schlüsselwörter: Phased-Array-Antennen, Beamforming, Fehlerkompensation, Faltungsneuronales Netzwerk, Abstrahlungsdiagramm
