Die Auswirkungen des Borierens auf Kinetik, Mikrostruktur und Korrosionsverhalten der Stähle Ramor 500 und Ramor 550

Stärkerer Panzer für raue Umgebungen

Von gepanzerten Fahrzeugen bis zu sicheren Türen auf Schiffen verlassen sich moderne Schutzsysteme auf zähe Stähle, die sowohl Stoßbelastungen als auch unbarmherziger Witterung standhalten müssen. Diese Studie untersucht ein Verfahren, mit dem zwei häufig verwendete Panzerstähle, Ramor 500 und Ramor 550, eine robustere Außenhaut erhalten, die schwerer abzunutzen ist und salzhaltigem Wasser besser widersteht – wodurch kritische Bauteile länger halten und zuverlässiger arbeiten.

Eine harte Schutzschicht aus Bor

Die Forschung konzentriert sich auf eine Behandlung namens Borieren, bei der Stahlteile in einem borreichen Pulver erhitzt werden; Bor ist ein kleines Atom, das in das Metall diffundieren kann. Bei hohen Temperaturen wandern Boratome in das Innere und reagieren mit Eisen zu einer sehr harten Außenschicht. Die Autoren heben hervor, dass trotz der weiten Verbreitung der Ramor-Panzerstähle in Verteidigung und Industrie nur wenige Daten darüber vorliegen, wie sich das Borieren bei diesen speziellen Legierungen verhält und wie es deren Verschleiß- und Korrosionsbeständigkeit insbesondere unter salz- bzw. meerwasserähnlichen Bedingungen beeinflusst.

Wie die Tests durchgeführt wurden

Kleine Probenblöcke aus Ramor 500 und Ramor 550 wurden fein geschliffen und dann in ein handelsübliches Borierpulver gepackt, bevor sie bei 900, 950 oder 1000 Grad Celsius für 2, 4 bzw. 6 Stunden erhitzt wurden. Nach dem Abkühlen untersuchte das Team die behandelten Oberflächen mit leistungsstarken Mikroskopen und Röntgenwerkzeugen. Sie maßen die Dicke der neuen Schicht, identifizierten die entstandenen Verbindungen und kartierten die Verteilung des Boratoms. Außerdem pressten sie eine Diamantspitze in die Oberfläche in unterschiedlichen Tiefen, um die Härte von der äußersten Schicht bis in den Grundstahl zu verfolgen.

Wie die Oberfläche nach der Behandlung aussieht

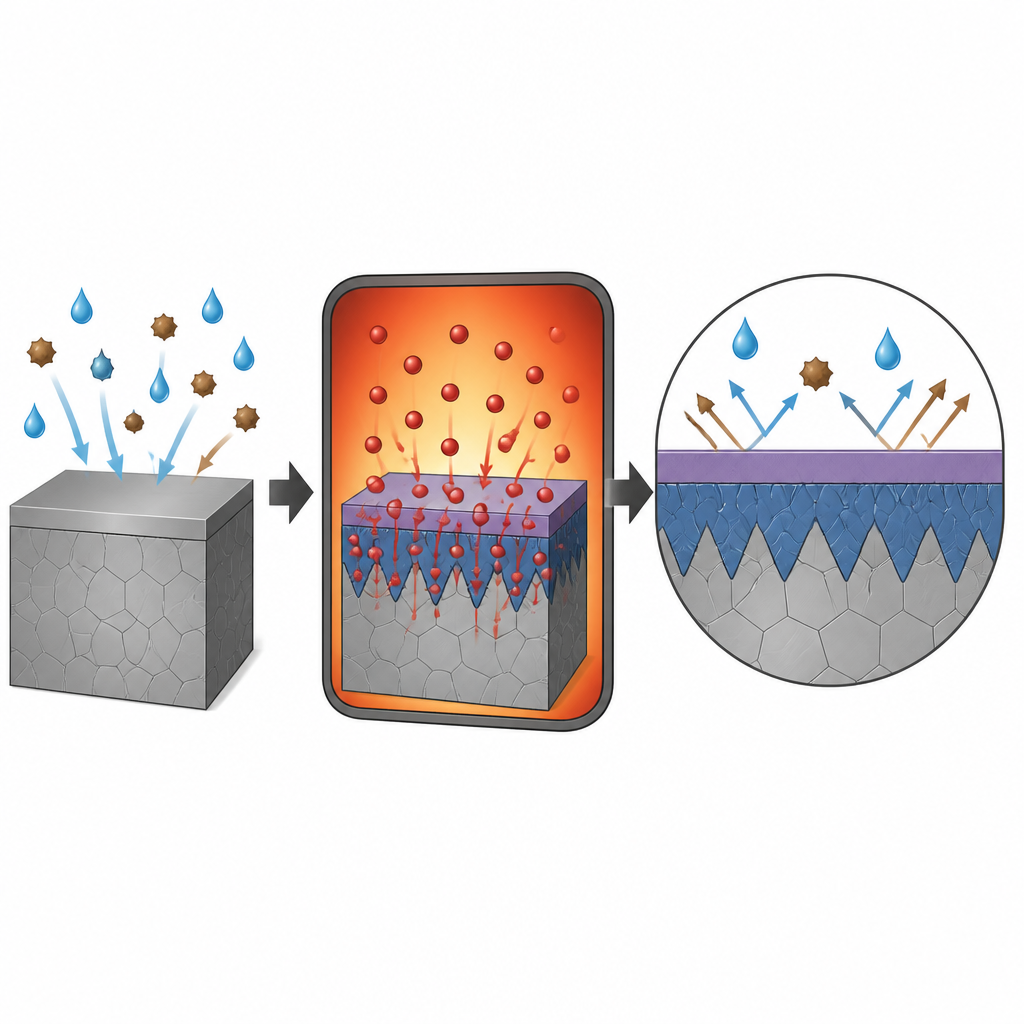

Der Borierprozess erzeugte auf beiden Stählen eine durchgehende zweischichtige Beschichtung. Direkt an der Luftgrenzfläche war die Oberfläche reich an einer sehr harten Eisenborid-Phase, während unmittelbar darunter eine etwas weniger harte, dafür zähere zweite Boridphase lag. Gemeinsam bildeten sie ein charakteristisches zahnartiges Muster, das die Beschichtung im darunterliegenden Stahl verankert. Die Forschenden stellten fest, dass die Dicke dieser Schutzhaut bei höheren Temperaturen und längeren Zeiten auf vorhersehbare Weise zunahm und einem einfachen Wachstumsgesetz folgte. Sie berechneten die Diffusionsfähigkeit des Boratoms in jedem Stahl und fanden nur einen geringfügig höheren Widerstand in Ramor 550, das etwas mehr Legierungselemente wie Chrom, Nickel und Molybdän enthält.

Härte und Beständigkeit gegen salzhaltiges Wasser

Messungen zeigten, dass die borierten Oberflächen vier- bis fünfmal härter waren als die unbehandelten Stähle und Werte erreichten, die mit hochwertigen Werkzeugstählen für Schneiden und Formen vergleichbar sind. Die Härte war an der äußersten Oberfläche am höchsten und nahm dann allmählich in Richtung Kern ab, was den Übergang von der harten Außenlage zum duktileren Grundmetall widerspiegelt. Um Meerwasserbedingungen zu simulieren, tauchte das Team die Proben in eine 3‑prozentige Salzlösung und führte elektrochemische Tests durch, die erfassen, wie leicht Korrosion beginnt und fortschreitet. Die borierten Proben beider Stahlgüten zeigten ein sehr ähnliches Verhalten und keine eindeutigen lokalisierten Schäden, was darauf hindeutet, dass die dichte Boridschicht als wirksame Barriere gegen Angriffe durch chloridreiches Wasser fungiert.

Warum diese Ergebnisse wichtig sind

Die Studie liefert eine detaillierte Übersicht darüber, wie Borierbedingungen die Dicke, Struktur und den Schutzcharakter der Außenschicht auf Ramor 500- und Ramor 550-Stählen steuern. Für Konstrukteure gepanzerter Fahrzeuge, maritimer Bauteile und Sicherheitsstrukturen bieten diese Ergebnisse praktische Hinweise zur Wahl von Zeit und Temperatur, um eine gewünschte Beschichtungsdicke und Oberflächenhärte zu erreichen und gleichzeitig eine verbesserte Korrosionsbeständigkeit zu erzielen. Kurz gesagt zeigt die Arbeit, wie man auf diesen Stählen eine robuste, gut verankerte Schale wachsen lässt, die ihnen hilft, mechanischen Belastungen und rauen, salzhaltigen Umgebungen besser standzuhalten.

Zitation: Tan, H.O. The effects of boriding on kinetic, microstructure and corrosive behavior of Ramor 500 and Ramor 550 steels. Sci Rep 16, 15842 (2026). https://doi.org/10.1038/s41598-026-45921-3

Schlüsselwörter: Borieren, Panzerstahl, Oberflächenhärte, Korrosionsbeständigkeit, Ramor-Stahl
