Breitband-Patchantenne mit verbesserter Gewinnstabilität für Sub-6-GHz-5G-Anwendungen

· Zurück zur Übersicht

Warum dieses kleine Bauteil für Ihr Telefon wichtig ist

Während unsere Telefone und Geräte darauf ausgerichtet sind, schnellere 5G-Verbindungen zu unterstützen, findet auf ihren winzigen Leiterplatten ein leiser Wettlauf statt. Die Antennen, die Signale senden und empfangen, müssen in enge Räume passen und dennoch über viele Kanäle zuverlässig funktionieren. Diese Studie stellt ein kompaktes Antennendesign für Sub-6-GHz-5G vor, das seine Signalstärke bemerkenswert konstant hält und zukünftigen Geräten hilft, verbunden zu bleiben, selbst wenn sie zwischen verschiedenen Teilen des Netzes wechseln.

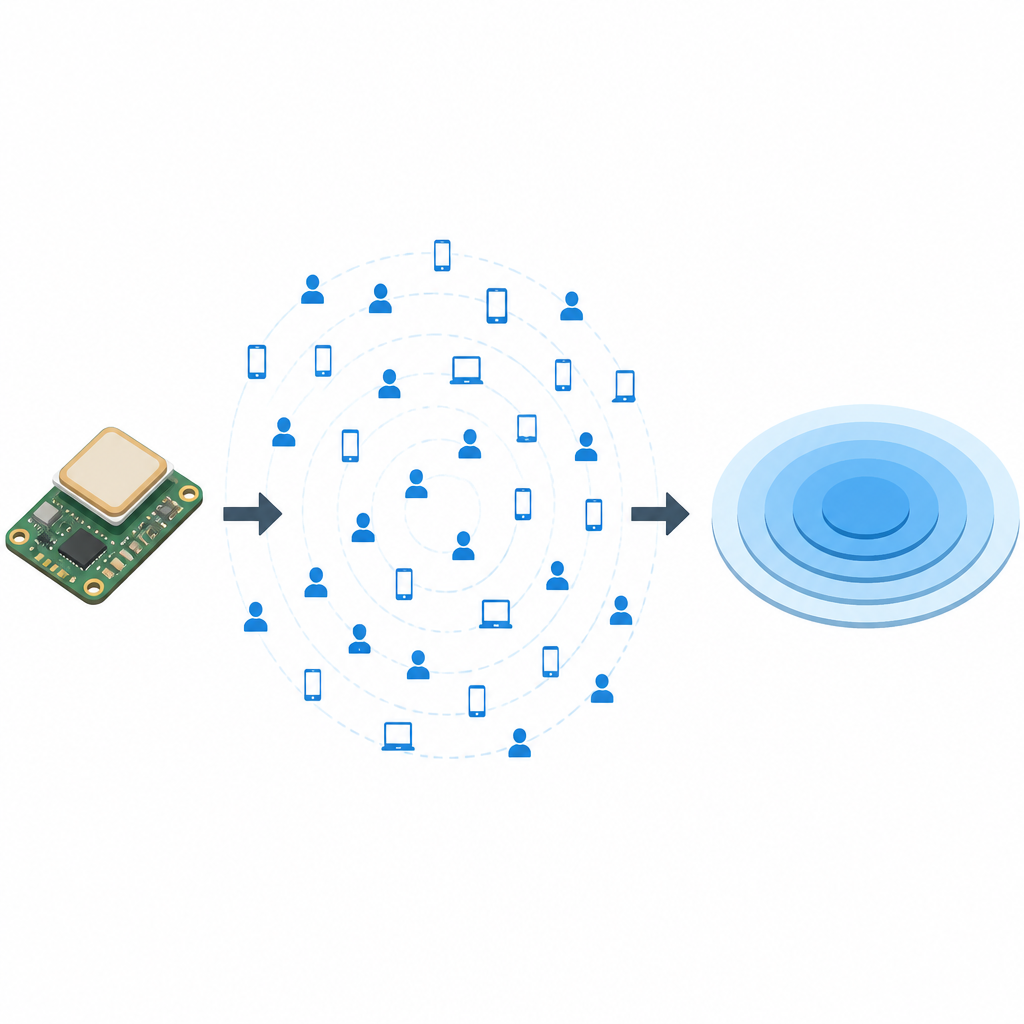

Figure 1. Kleine 5G-Antenne in einem Gerät, die ein stabiles, breites Signal über viele Nutzer und Kanäle sendet.
Figure 1. Kleine 5G-Antenne in einem Gerät, die ein stabiles, breites Signal über viele Nutzer und Kanäle sendet.

Signale, die über das Band hinweg stark bleiben

Die meisten 5G-Telefone verlassen sich auf den Sub-6-GHz-Bereich, weil er weite Abdeckung mit annehmbaren Datenraten verbindet. Viele kleine Antennen verhalten sich jedoch wie launische Akteure: Sie arbeiten bei einer Frequenz sehr gut, verlieren aber bei anderen an Leistung. Das Team hinter dieser Arbeit wollte eine Antenne bauen, die das Gegenteil leistet und über einen breiten Frequenzbereich von 3,2 bis 6,6 GHz nahezu denselben Gewinn beziehungsweise dieselbe Signalstärke liefert. Ihr Prototyp hält die Gewinnvariation auf etwa plus/minus 0,8 Dezibel, deutlich stabiler als viele bestehende Entwürfe, die um mehr als das Doppelte schwanken.

Schrittweiser Aufbau einer besseren Form

Um diese Leistung zu erreichen, begannen die Forscher nicht jedes Mal von Grund auf neu. Stattdessen folgten sie einem sechsstufigen Entwicklungsprozess. Sie starteten mit einem einfachen rechteckigen Patch, gespeist von einer geraden Metallleitung auf einem üblichen Leiterplattenmaterial. Diese erste Version funktionierte nur bei höheren Frequenzen und erzeugte einen ungleichmäßigen Gewinn. Mit jedem neuen Schritt fügten sie Merkmale hinzu oder veränderten die Form und simulierten sorgfältig, wie sich elektrische Ströme verteilten und wie die Antenne abstrahlte. In der Endversion verlagerten sie den Hauptbetriebsbereich hinunter zur wichtigen 3,5-GHz-5G-Bandbreite, ohne die Antenne physisch zu vergrößern.

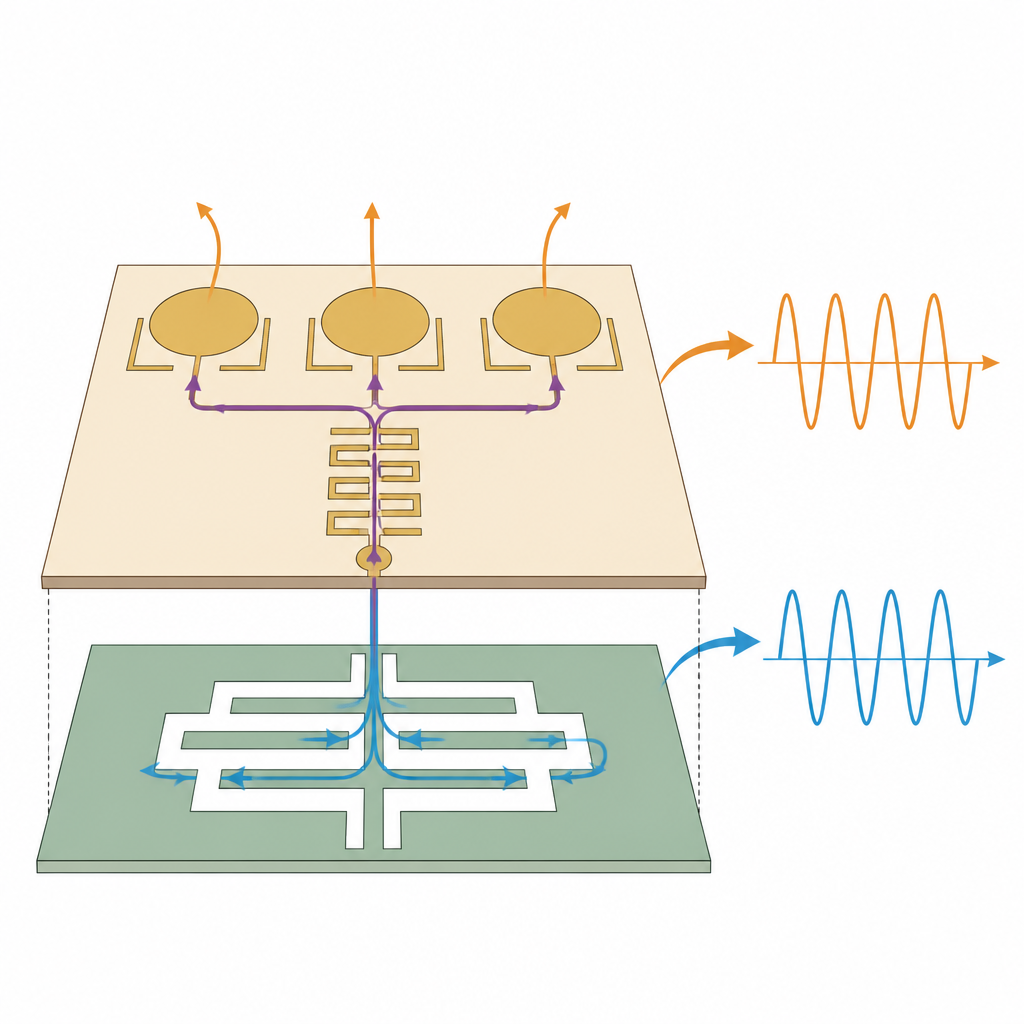

Figure 2. Makroaufnahme geschichteter Antennenteile, die Signale in zwei gleichmäßige, ausgeglichene Ausgangsbänder leiten.
Figure 2. Makroaufnahme geschichteter Antennenteile, die Signale in zwei gleichmäßige, ausgeglichene Ausgangsbänder leiten.

Intelligente Details auf kleinem Raum

Die fertige Antenne passt in ein Rechteck von nur 36 mal 20 Millimetern, klein genug für ein Smartphone oder ein anderes tragbares Gerät. Auf der Oberseite sitzen drei runde Metallflächen als Stützelemente, die dem Hauptradiator helfen, mehrere Frequenzen gleichzeitig zu handhaben. Zwei L-förmige Einschnitte in der Metallfläche führen Oberflächenströme entlang eines längeren Weges, was die Arbeitsfrequenz senkt, ohne die Hardware zu verlängern. Die Zuleitung ist in einen serpentinartigen Verlauf gebogen, wodurch der Weg, den der Strom zurücklegt, zusätzlich verlängert wird. Auf der Unterseite führt ein bewusst unterbrochenes Masseflächenmuster zusätzliche elektrische Effekte ein, die den nutzbaren Frequenzbereich verbreitern und unerwünschte Resonanzen glätten.

Vom Computer-Modell zur realen Hardware

All diese Anpassungen wurden zunächst mit spezieller Simulationssoftware untersucht, die es dem Team erlaubte, Dimensionen wie Stub-Größe, Schlitzlänge und Form des Masseausschnitts zu verändern und dabei zu beobachten, wie die Antenne reagierte. Sie untersuchten nicht nur Gewinn und Bandbreite, sondern auch, wie gleichmäßig die Antenne in verschiedene Richtungen abstrahlte. Sobald die beste Kombination gefunden war, fertigten sie eine physische Probe auf einer Standard-FR-4-Leiterplatte und testeten sie mit Laborinstrumenten. Die gemessenen Ergebnisse stimmten sehr gut mit den Simulationen überein: Die Antenne zeigte zwei starke Arbeitsbereiche um 3,6 und 6,1 GHz, mehr als 3 GHz kontinuierliche Bandbreite, über 90 Prozent der Eingangsleistung in abgestrahlte Leistung umgewandelt und sehr geringe Zeitverzerrung beim Durchgang von Signalen.

Was das für zukünftige 5G-Geräte bedeutet

Praktisch bedeutet dieses Design, dass eine sehr kleine, flache Antenne einen großen Abschnitt des Sub-6-GHz-5G-Spektrums bedienen kann und dabei ihre Signalstärke nahezu konstant hält. Diese Stabilität kann drahtlose Verbindungen zuverlässiger machen, wenn Telefone und andere Geräte zwischen Kanälen wechseln und stabile Verbindungen aufrechterhalten müssen. Die Arbeit liefert zudem ein klares Rezept, dem andere Ingenieure folgen können: geformte Patches, clevere Einschnitte, eine gefaltete Zuleitung und ein gemustertes Masseflächen-Layout kombinieren, um die üblichen Zielkonflikte zwischen Größe, Bandbreite und Stabilität zu zähmen.

Zitation: Vijayadheeswar Reddy, S., Kumar, J. Wideband patch antenna with enhanced gain stability for sub-6 GHz 5G applications. Sci Rep 16, 15891 (2026). https://doi.org/10.1038/s41598-026-45574-2

Schlüsselwörter: 5G-Antenne, Sub-6 GHz, Breitband, Patchantenne, Gewinnstabilität
