Neues Design eines zweigeteilten Flugzeugrades basierend auf hybrider Topologie- und Formoptimierung

Warum leichtere Flugzeugräder wichtig sind

Bei jeder Landung nimmt das Rad enorme Kräfte auf, wenn der Gummi die Landebahn trifft. Die Räder, die zur Prüfung von Flugzeugreifen verwendet werden, müssen noch robuster sein, weil sie Lasten aushalten, die die normalen Betriebsbedingungen übersteigen. Diese zusätzliche Festigkeit hat oft einen versteckten Preis: mehr Metall, mehr Gewicht und höhere Kosten. Diese Studie untersucht, wie Ingenieure ein spezielles, zweigeteiltes Flugzeugrad so neu gestalten können, dass es unter extremen Lasten stark bleibt und gleichzeitig fast die Hälfte seines Materials verliert.

Wie ein Prüf-Rad funktioniert

Die Arbeit konzentriert sich auf ein zweiteiliges Aluminiumrad, das im Labor zur Prüfung von Flugzeugreifen eingesetzt wird. Das Rad besteht aus einer hochfesten Aluminiumlegierung und ist in ein innenseitiges und ein außenseitiges Halbrohr geteilt, die verschraubt werden, was Schmieden, Montage und Reifenwechsel erleichtert. In der Prüfmaschine werden Reifen und Rad in verschiedenen Richtungen gedrückt und geschoben, um die starken vertikalen Lasten beim Aufsetzen sowie die seitlichen Kräfte zu simulieren, die beim Drehen des Flugzeugs oder bei Landungen im Seitenwind auftreten. Damit die Prüfergebnisse präzise bleiben, darf sich das Rad nur sehr wenig verformen, selbst wenn der Reifen weit über typische Betriebsbedingungen hinaus belastet wird.

Verstehen der wirkenden Kräfte

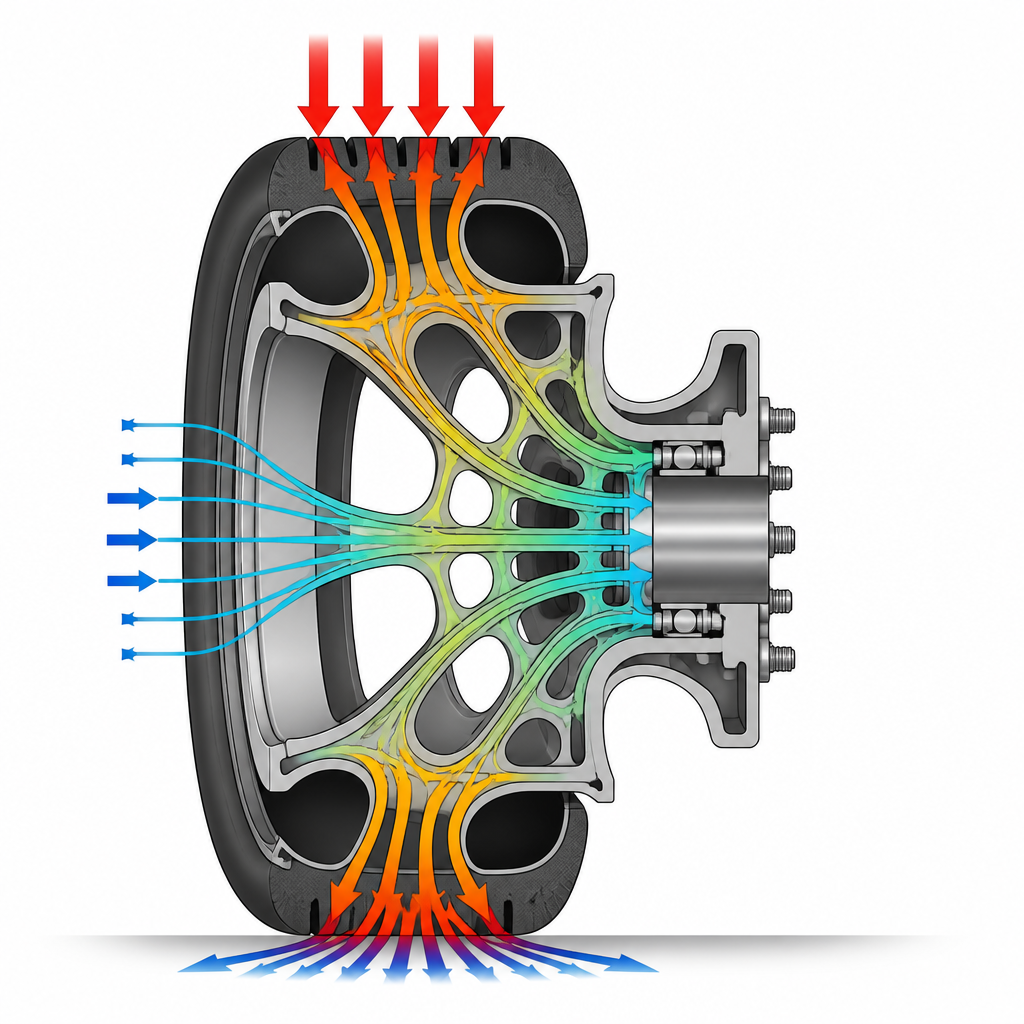

Bevor das Design verändert wurde, kartierten die Autoren zunächst, wie sich Kräfte vom Reifen ins Rad fortpflanzen. Sie untersuchten zwei Extremfälle: einen mit rein vertikaler Kraft und einen, bei dem zusätzlich eine starke Seitenlast wirkte. Aufbauend auf früheren experimentellen Arbeiten zur Druckverteilung von Reifen auf Felgen beschrieben sie, wie sich Kontaktdrücke um Sitz und Wulst des Rades ausbreiten. Anschließend erstellten sie detaillierte Computermodelle des Rades und simulierten dessen Verhalten unter diesen extremen Lasten. Die Modelle zeigten, wo die Spannungen am höchsten sind und wie stark sich die Radflansche biegen, und bestätigten, dass die kombinierte vertikale und seitliche Belastung die kritischere Situation darstellt.

Die richtige Form herausarbeiten

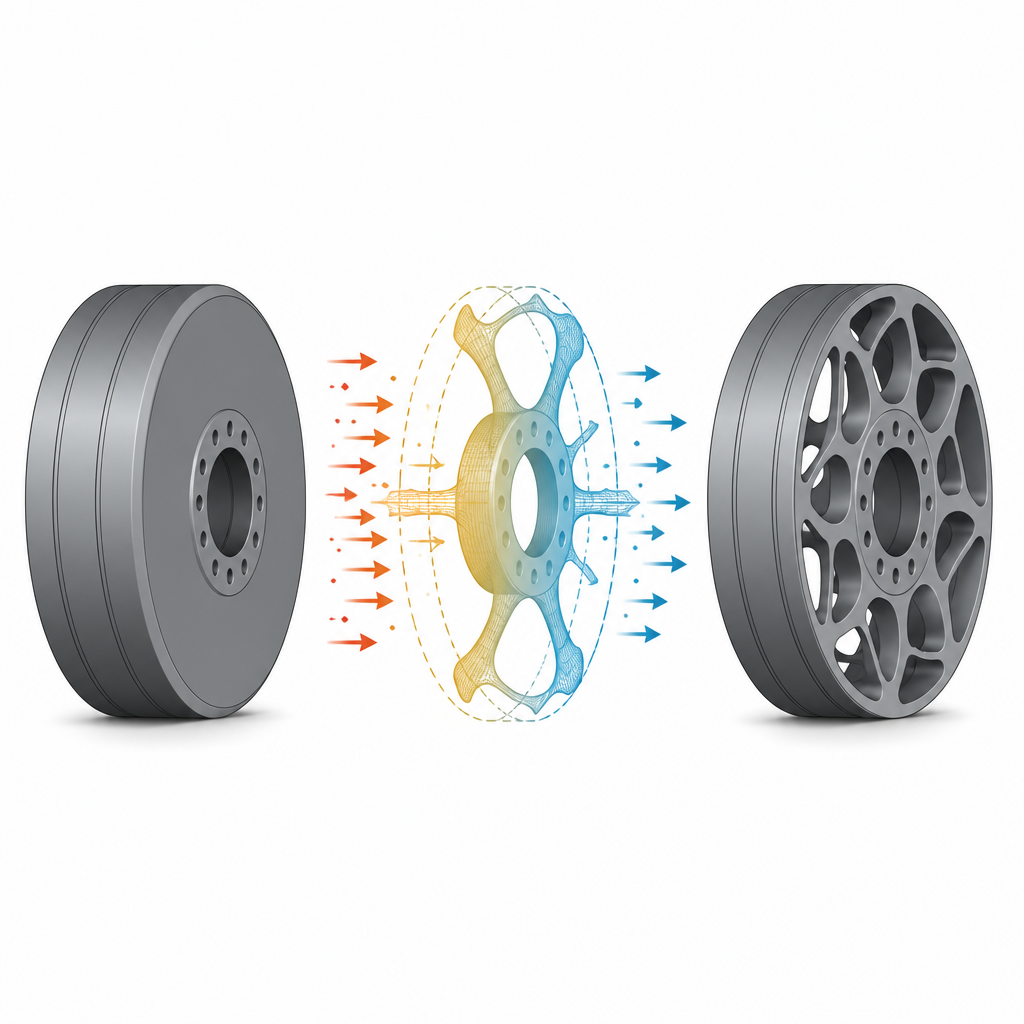

Mit diesen Erkenntnissen wandten sich die Forschenden rechnergestützten Gestaltungswerkzeugen zu, um unnötiges Material zu entfernen und zugleich die Festigkeit dort zu erhalten, wo sie gebraucht wird. Zunächst setzten sie ein Verfahren ein, das den Querschnitt des Rades wie ein Feld behandelt, in dem die Materialdichte von voll bis leer variieren kann. Der Algorithmus „verdünnt“ schrittweise Bereiche, die wenig zur Lastaufnahme beitragen, und erhält dicke Pfade, entlang derer Kräfte am effizientesten fließen. Dieser Schritt legte nahe, innere Hohlräume einzufügen und Schraubenpositionen zu verschieben, um eine ausgewogenere und effizientere Struktur zu erzielen. Ein neues dreidimensionales Radmodell wurde dann erzeugt, indem der optimierte Querschnitt rotiert und realistische Schraubenlöcher ergänzt wurden.

Feinabstimmung der Details

Als Nächstes verfeinerte das Team spezifische Maße wie die Dicke der Flansche und Stege, die Breite innerer Hohlräume und den Winkel sowie die Anordnung von Leichtbauöffnungen. Sie nutzten eine zweistufige Suchstrategie: eine breite genetische Suche, die viele mögliche Kombinationen erkundet, gefolgt von einer präziseren mathematischen Methode, die die beste Lösung präzisiert. Während dieses Prozesses verschmolzen sie zur Beschleunigung der Berechnungen die beiden Radhälften im Modell und prüften, dass diese Vereinfachung weiterhin genaue Vorhersagen zur Durchbiegung lieferte. Ziel war es, das Materialvolumen zu minimieren und gleichzeitig die Biegung des Rades unter den strengen Grenzwerten des Prüfzentrums zu halten.

Was das neue Design erreicht

Die abschließenden Computersimulationen des optimierten Rades zeigten, dass die Spannungen in beiden Extremlastszenarien sicher unter der Streckgrenze der Aluminiumlegierung bleiben. Obwohl lokale Sicherheitsfaktoren niedriger sind als im ursprünglichen „überdimensionierten“ Entwurf, übertreffen sie dennoch die in der Ingenieurpraxis üblichen Werte. Die maximale Durchbiegung unter der stärksten Belastung liegt weiterhin innerhalb der Toleranz des Prüfzentrums. Am auffälligsten ist, dass das gesamte Materialvolumen des Rades im Vergleich zum Ausgangsdesign um 44,7 Prozent sinkt. Alltäglich ausgedrückt zeigt die Studie, wie das gezielte Formen der Lastpfade Ingenieuren erlaubt, nahezu die Hälfte des Metalls eines kritischen Prüfbauteils zu entfernen, ohne Sicherheit oder Steifigkeit zu opfern.

Zitation: Li, J., Zhang, X., Zhang, Y. et al. Novel design of an airplane split wheel based on the hybrid topology and shape optimisation. Sci Rep 16, 15777 (2026). https://doi.org/10.1038/s41598-026-45544-8

Schlüsselwörter: Flugzeugrad, leichte Bauweise, Topologieoptimierung, Finite-Elemente-Analyse, Strukturelle Festigkeit
