Parametrische Resonanz und Chaos in einem Duffing‑artigen Oszillator mit periodischer Trägheitsmodulation

Rüttelmaschinen und versteckte Muster

Viele alltägliche Technologien, von Kraftwerksgeneratoren bis zu kompakten Sensoren, beruhen auf Bauteilen, die schwingen. Wenn diese Schwingungen nicht mehr einfach und regelmäßig verlaufen, werten Ingenieure das oft als Problem. Die vorliegende Studie zeigt, wie sich derart komplexe Bewegungen vorhersagen und gezielt nutzen lassen, um aus mechanischem Rütteln mehr elektrische Energie zu gewinnen. Sie liefert damit einen Fahrplan für intelligentere Energiewandler und robustere rotierende Maschinen.

Von einfachen Federn zu unruhiger Bewegung

Die Autoren beginnen mit einem klassischen Modell zur Beschreibung schwingender Systeme: einer Feder mit einer Masse, die hin und her bewegen kann, allerdings mit einem Kniff. Hier ist die effektive Steifigkeit der Feder nichtlinear, sodass die Rückstellkraft nicht exakt proportional zur Auslenkung wächst. Zusätzlich oszilliert die "Trägheit" des bewegten Teils langsam in der Zeit, ähnlich einem Kind, dessen scheinbare Masse sich rhythmisch ändert, wenn es auf einer Schaukel das Gewicht verlagert. Diese Kombination erlaubt bereits reichhaltiges Verhalten wie plötzliche Sprünge im Schwingungsniveau und das Einsetzen unregelmäßiger Bewegung, wenn das System stärker angeregt wird.

Ein Generator als realistische Prüfplattform

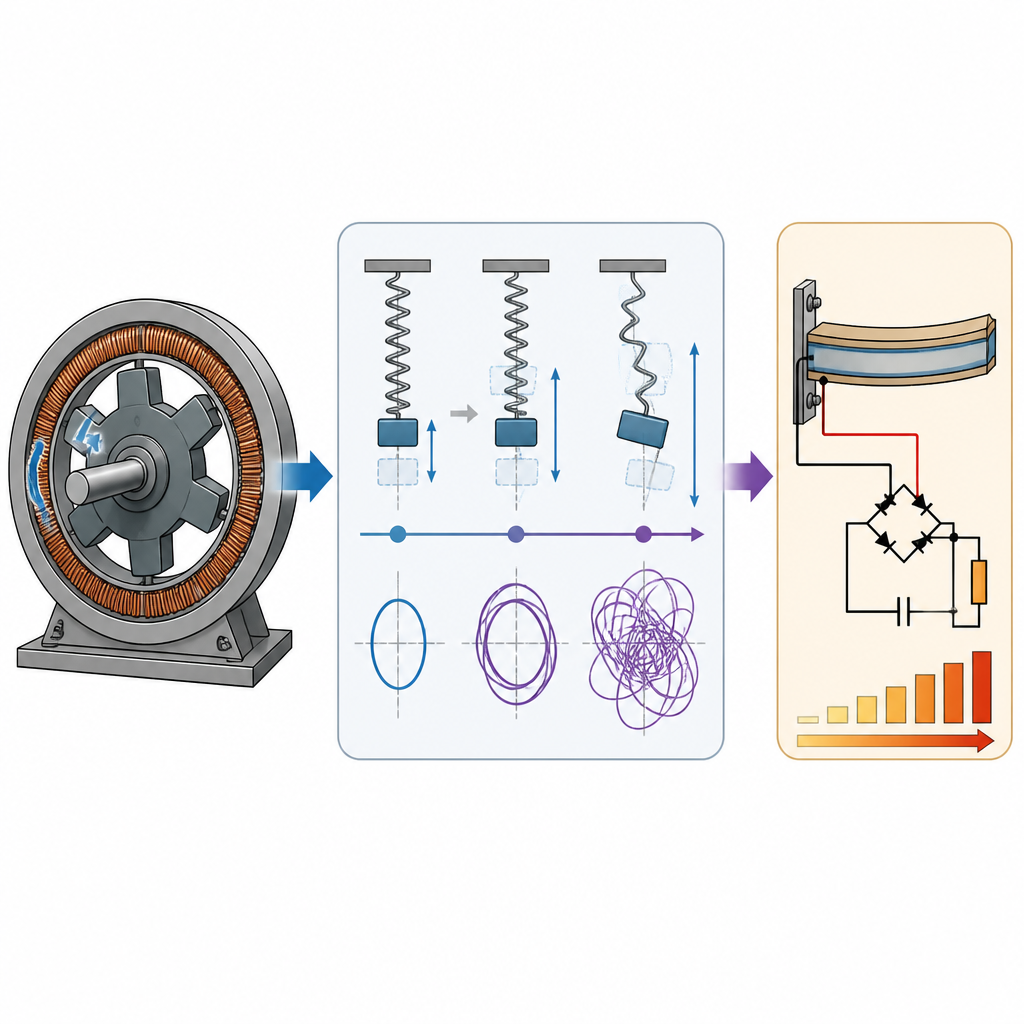

Um die Arbeit an der Realität auszurichten, koppeln die Autoren das Modell an ein konkretes Gerät: eine Salient‑Pole‑Synchronmaschine, eine Form eines elektrischen Generators, dessen Rotor hervorstehende Pole trägt. Wenn sich der Rotor dreht, ändert sich periodisch der magnetische Spalt zwischen Rotor und Stator, wodurch sich die elektrische Induktivität zeitabhängig verändert. Magnetische Sättigung fügt eine weitere Verformung hinzu, indem sie die Antwort bei höheren Strömen nichtlinear macht. Durch sorgfältige Vereinfachung der vollständigen elektromagnetischen Beschreibung gelangen die Autoren zu einer kompakten Gleichung für das kleine Winkelschlenkern des Rotors, die sowohl die zeitveränderliche Trägheit als auch den nichtlinearen Rückstellterm einfängt.

Werkzeuge zum Lesen der Schwingungslandschaft

Um zu verstehen, wie dieses schlenkernde System auf periodische Anregung reagiert, kombiniert die Studie zwei analytische Verfahren mit direkten numerischen Simulationen. Die Methode des harmonischen Ausgleichs behandelt die Bewegung als Summe weniger einfacher Wellen und löst algebraische Gleichungen für die resultierende Amplitude und Phase, wodurch sichtbar wird, wie die Antwortkurve sich krümmt und wo mehrere koexistierende Zustände auftreten. Die Methode der mehrfachen Skalen zoomt auf das Verhalten nahe wichtiger Resonanzen und verfolgt, wie sich die Hüllkurve der Bewegung langsam entwickelt. Diese Ansätze zeigen, wo das System stark auf die Hauptfrequenz, auf Vielfache davon oder auf Bruchteile reagiert, und sie sagen voraus, welche dieser rhythmischen Zustände stabil sind.

Dem Pfad ins Chaos folgen

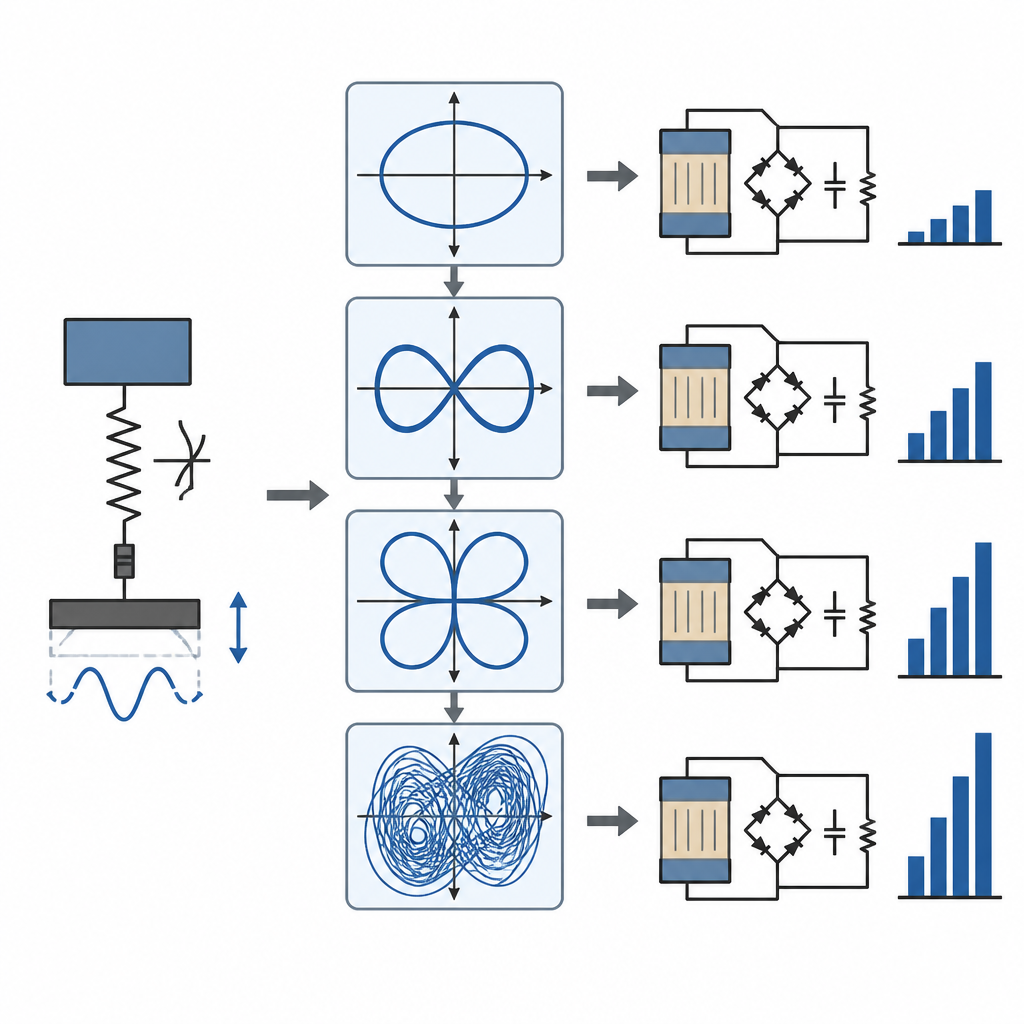

Weil die analytischen Methoden von kleinen Effekten und einer begrenzten Anzahl von Harmonischen ausgehen, können sie übersehen, was passiert, wenn die Anregung kräftig wird. Deshalb greifen die Autoren auf detaillierte numerische Simulationen zurück und zeichnen auf, wie sich die einmal pro Antriebszyklus abgetastete Bewegung verändert, wenn die Erregung wächst. Sie beobachten den bekannten Weg ins Chaos, wie er in vielen nichtlinearen Systemen auftaucht: Die einmal pro Zyklus auftretende Antwort teilt sich in zwei Zyklen, dann in vier, acht und wird schließlich völlig unregelmäßig. Parallel dazu berechnen sie Lyapunov‑Exponenten, gängige Maße für die sensitive Abhängigkeit von Anfangsbedingungen, um zu bestätigen, wann das Verhalten wirklich chaotisch ist. Außerdem zeigen sie, wie die Abstimmung der nichtlinearen Steifigkeit und Dämpfung die Schwellenwerte verschiebt, bei denen diese Veränderungen eintreten.

Unruhige Bewegung in nutzbare Leistung verwandeln

Im letzten Teil koppeln die Autoren das schwingende Rotormodell an einen einfachen elektrischen Zweig, der einen piezoelektrischen Energiewandler nachbildet. In diesem Aufbau erzeugt die mechanische Bewegung eine Spannung über einem Widerstand, und die mittlere Leistung, die an die Last geliefert wird, kann sowohl analytisch als auch numerisch abgeschätzt werden. Die Ergebnisse zeigen, dass größere, komplexere Bewegungen tendenziell höhere mittlere Leistungen liefern, besonders wenn die elektrische Schaltung auf die Schwingungsfrequenz abgestimmt ist. Durch eine leichte Nichtlinearität in der elektrischen Kopplung zeigen die Autoren, dass die geerntete Leistung weiter steigen und sich über ein breiteres Frequenzband erstrecken kann — allerdings auf Kosten komplizierterer Bewegung.

Was das für praktische Geräte bedeutet

Zusammenfassend schlägt dieses Papier eine Brücke zwischen abstrakter Theorie nichtlinearer Schwingungen und praktischen Gestaltungsregeln für Maschinen und Energiewandler. Es zeigt, dass periodische Trägheitsänderungen in Kombination mit nichtlinearer Steifigkeit ein System durch eine Abfolge von Resonanzen ins chaotische Verhalten treiben können und dass sich diese Entwicklung mit einer Mischung aus analytischen Approximationen und Simulationen genau verfolgen lässt. Für Anwendungen wichtig ist, dass dieselben Merkmale, die einfache Stabilität einschränken, genutzt werden können, um den Frequenzbereich zu verbreitern und die Leistung von schwingungsbasierten Energiesammlern zu erhöhen — vorausgesetzt, die Entwickler sind bereit, die dadurch entstehende Komplexität zu beherrschen.

Zitation: El-Borhamy, M., Nasef, A.A., Attia, AF. et al. Parametric resonance and chaos in a duffing-type oscillator with periodic inertia modulation. Sci Rep 16, 15747 (2026). https://doi.org/10.1038/s41598-026-45221-w

Schlüsselwörter: nichtlineare Schwingungen, parametrische Resonanz, chaotische Schwingungen, Energiegewinnung, piezoelektrische Bauteile
