Reaktion von gebogenem Verbundglas unter quasistatischen und Explosionslasten

Warum das Biegen von Glas für die Sicherheit wichtig ist

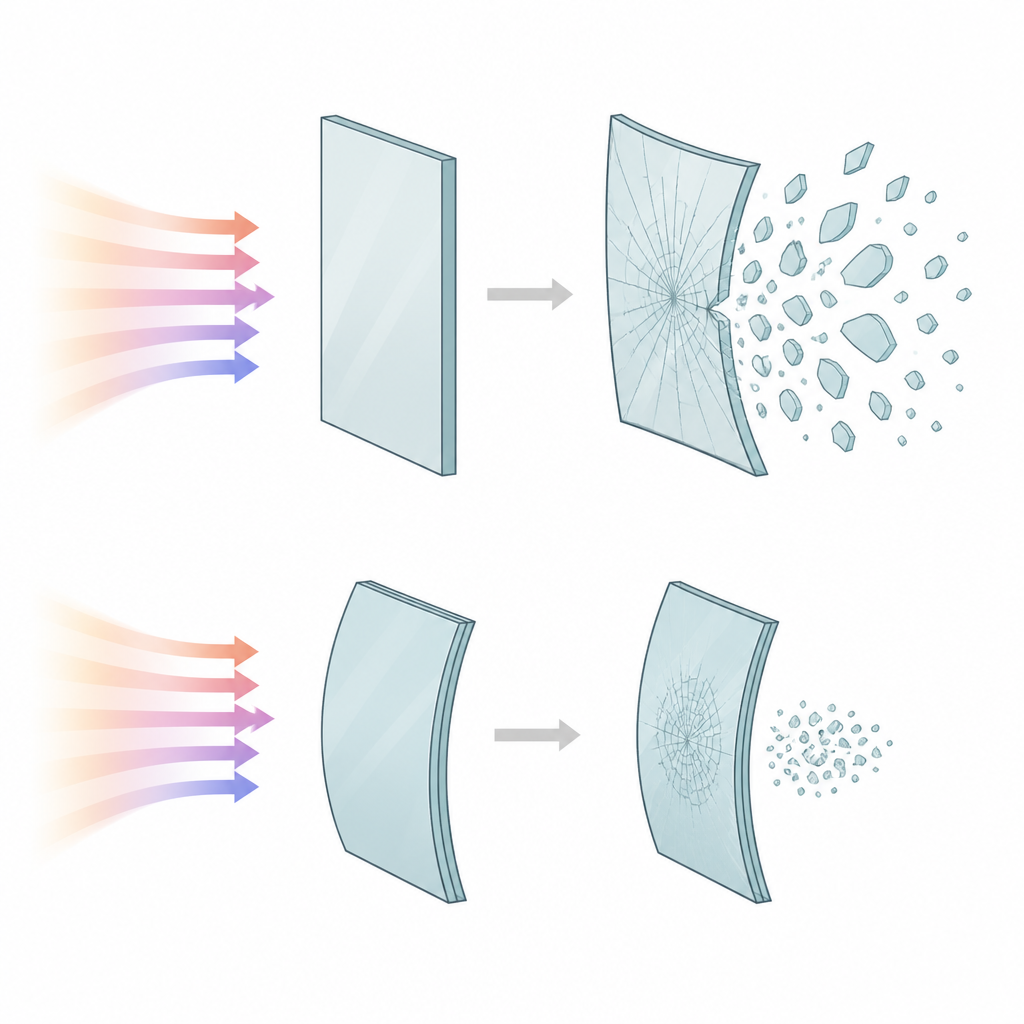

Glaswände und Fenster machen moderne Gebäude hell und offen, doch wenn eine Explosion oder ein heftiger Aufprall eintritt, können dieselben Scheiben zu gefährlichen Splittern werden. Die Studie stellt eine einfache Frage mit großen sicherheitstechnischen Folgen: Kann sanft gebogenes Sicherheitsglas Menschen besser schützen als flaches Glas, wenn es intensiven, schnell ansteigenden Belastungen wie Explosionen ausgesetzt ist? Mit Vollmaßprüfungen und Computersimulationen zeigen die Forschenden, wie das Hinzufügen von Krümmung die Art und Weise verändert, wie Glasscheiben Kräfte aufnehmen, sodass sie länger an Ort und Stelle bleiben und sich in kritischen Momenten weniger biegen.

Von flachen Platten zu sanft gewölbten Paneelen

Die Arbeit konzentriert sich auf Verbundglas, wie es in Autowindschutzscheiben und vielen Schutzfenstern verwendet wird. Verbundglas besteht aus zwei Glasscheiben, die durch eine kunststoffähnliche Zwischenschicht verbunden sind, die nach einem Bruch die Splitter zusammenhält. Die meisten früheren Untersuchungen betrachteten flache Paneele, obwohl Architekten und Ingenieure zunehmend gekrümmtes Glas an Fassaden, Dächern und in Sicherheitsverglasungen einsetzen. Das Team fertigte drei große Prüfplatten mit gleicher Größe und gleichem Material an: eine flache, eine leicht gewölbte und eine mit stärkerer Krümmung. Die Krümmung verlief in zwei Richtungen und bildete eine flache Kuppel, die wie ein Bogen wirken kann. Ziel war zu beobachten, wie diese Formen auf langsamen, kontrollierten Druck und auf plötzliche, explosionsähnliche Belastungen reagieren.

Langsame Drucktests, die verborgene Stärke zeigen

Zunächst wurden die Paneele in einer mit Wasser gefüllten Kammer geprüft, die gleichmäßig gegen das Glas drückte. Diese quasistatische Anordnung erlaubte es dem Team, den Druck langsam zu erhöhen und zu verfolgen, wie weit sich jede Platte verformte, bevor das Glas riss und später die Zwischenschicht schließlich nachgab. Die gewölbten Paneele übertrafen deutlich das flache Paneel. Die leichte Wölbung erhöhte den Rissdruck um etwa zehn Prozent, während die stärkere Krümmung ihn um rund fünfzig Prozent anhob, obwohl alle Paneele aus demselben Glas und mit derselben Zwischenschicht gefertigt waren. Das stärker gewölbte Paneel nahm zudem nach dem Einreißen deutlich größere Durchbiegungen auf, bevor es zum vollständigen Versagen kam. Die Forschenden erklären dies durch eine Verschiebung von einfachem Biegebeanspruchungsverhalten, das in der Mitte einer flachen Platte Zugspannungen konzentriert, hin zu einer bogenartigen Wirkung, die Kräfte über die Fläche verteilt und der Zwischenschicht erlaubt, einen größeren Teil der Last zu übernehmen.

Explosionsähnliche Tests, die reale Bedrohungen nachbilden

Anschließend arbeitete das Team in einer großen Stoßrohranlage, die Sprengladungen verwendet, um kontrollierte Druckwellen auf die Paneele zu schicken und so die scharfe, kurze Belastung eines nahen Explosionsereignisses zu imitieren. Sensoren und Hochgeschwindigkeitskameras erfassten die Druckgeschichte, die Bewegung des Glaszentrums und die Schadensmuster. Durch schrittweises Anpassen der Ladung trieb man jedes Paneel bis zum Versagen. Bei gleicher Explosionsdruck- und Impulsbelastung bogen sich die gewölbten Paneele deutlich weniger als das flache. Nach sorgfältiger Normierung der Daten zeigte das leicht gewölbte Paneel etwa siebzig Prozent weniger Durchbiegung im Mittenspannbereich als das flache Paneel, das stärker gewölbte etwa fünfundachtzig Prozent weniger. Zwar konnten die gewölbten Paneele letztlich plötzlich versagen, sobald ihre Kapazität erschöpft war, doch sie widerstanden der anfänglichen Verformung deutlich besser.

Computermodelle, die das Bild erweitern

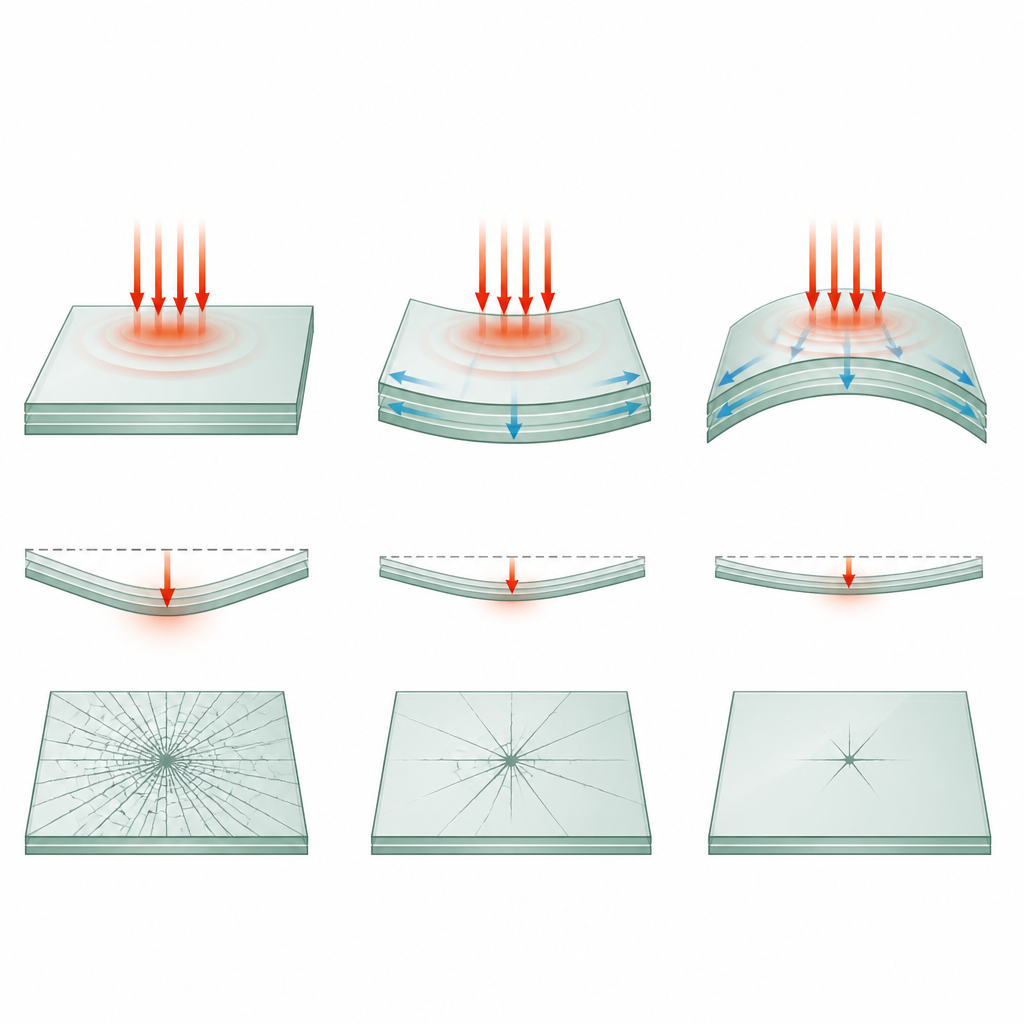

Um zu prüfen, ob diese Trends über die spezifischen Prüfstücke hinaus gelten, entwickelten die Forschenden detaillierte Computermodelle des Verbundglases unter Verwendung etablierter Materialgesetze für sprödes Glas und flexible Zwischenschichten. Die Modelle stimmten innerhalb weniger Prozent mit den gemessenen Explosionsreaktionen überein und wurden dann genutzt, um eine größere Bandbreite an Paneelformen und Krümmungen unter derselben Explosionsbelastung zu untersuchen. Mit zunehmender Krümmung von flach über leicht gewölbt bis hin zu stärker ausgeprägten Kuppeln sank die simulierte Spitzendurchbiegung stark, um dreißig bis mehr als neunzig Prozent. Die Simulationen zeigten außerdem, wie sich das lastabtragende Verhalten von Biegung bei flachen Platten zu einem membranähnlichen, bogenartigen Verhalten bei stark gekrümmten Scheiben verschiebt, was Auswärtsbewegungen begrenzt und Rissmuster verändert.

Was das für sichereres Glas bedeutet

Für Nichtfachleute ist die Kernaussage klar: Eine sanfte Wölbung einer Verbundglasscheibe kann sie deutlich widerstandsfähiger gegen Explosionen und andere extreme Lasten machen, ohne die Grundmaterialien zu ändern. Gebogene Paneele reißen bei höheren Drücken, biegen sich bei gleicher Explosion weniger und können mehr Energie absorbieren, bevor die Zwischenschicht nachgibt. Das macht gebogenes Verbundglas zu einer attraktiven Option für Schutzfenster, Fassaden und Fahrzeugverglasungen in risikoreichen Umgebungen und bietet Planern eine Möglichkeit, Transparenz, architektonische Freiheit und verbesserte Sicherheit in einem Element zu vereinen.

Zitation: Elgholmy, L., Elbelbisi, A., Elsisi, A. et al. Response of curved laminated glass under quasistatic and blast loads. Sci Rep 16, 15427 (2026). https://doi.org/10.1038/s41598-026-45171-3

Schlüsselwörter: Verbundglas, gekrümmtes Glas, Explosionsbeständigkeit, Schutzverglasung, strukturelle Sicherheit
