Entkopplung in einem gemeinsamen Kommunikations- und Sensorsystem mit Metafläche

Warum klügere drahtlose Geräte leisere Nachbarn brauchen

Unsere Telefone, Autos und Smart-Home-Systeme verlassen sich zunehmend auf Antennen, die zwei Aufgaben gleichzeitig erfüllen müssen: mit anderen Geräten kommunizieren und die Umgebung wie ein Radar abtasten. Diese Funktionen in einem kompakten Gehäuse zu vereinen schafft ein ernstes Problem – starke, unerwünschte Signale vom Sender können die schwachen Echos, die der Empfänger hören will, überdecken. Diese Arbeit untersucht einen neuen Weg, dieses selbstverursachte Rauschen mithilfe einer sorgfältig gestalteten "Metafläche" zu dämpfen, damit gemeinsame Kommunikations‑und‑Sensor‑Systeme sauberer und zuverlässiger arbeiten können.

Die Herausforderung, gleichzeitig zu senden und zu empfangen

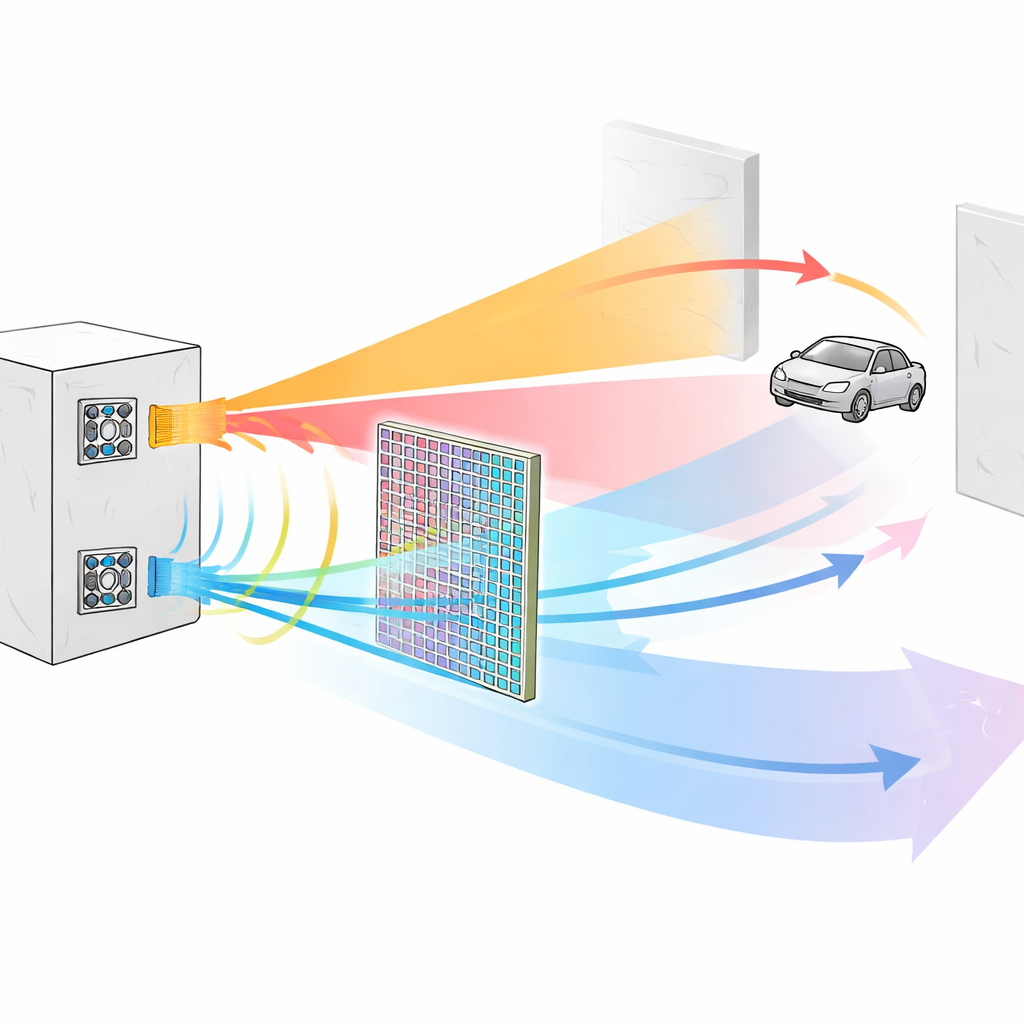

Joint Communication and Sensing (JCAS)-Systeme zielen darauf ab, Hochgeschwindigkeitsdatenverbindungen und radarähnliche Wahrnehmung in einem gemeinsamen Antennensatz zu vereinen. Diese Vision ist attraktiv für Anwendungen wie autonomes Fahren, intelligente Infrastruktur und Innenraumüberwachung, wo Platz und Kosten begrenzt sind. Wenn Sende‑ und Empfangsantennen jedoch sehr nahe beieinander sitzen, wie in kompakten Mehrfachantennen‑(MIMO-)Arrays, gelangen starke ausgehende Signale direkt in den Empfänger. Diese Selbstinterferenz vermindert nicht nur die Datenqualität, sie verfälscht auch die feinen Reflexionen, auf die die Sensorik angewiesen ist. Softwarebasierte Kompensationsmethoden können helfen, werden über breite Frequenzbänder aber mathematisch aufwendig und können dabei versehentlich auch nützliche Signale verzerren.

Eine strukturierte Fläche, die streuende Wellen zähmt

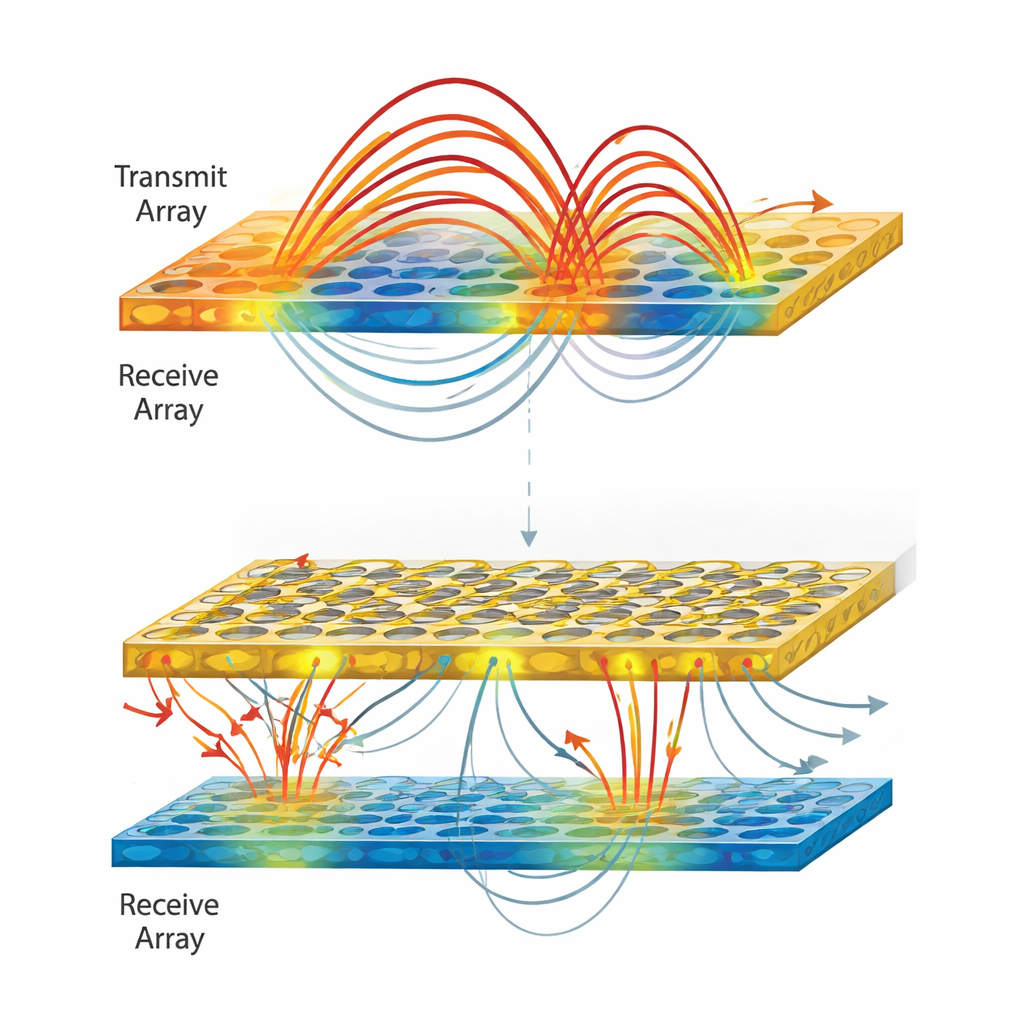

Um das Problem an der Wurzel anzugehen, entwerfen die Autoren eine spezielle Metafläche, die den Fluss elektromagnetischer Energie zwischen den Sende‑ und Empfangsarrays umgestaltet. Die Bausteine dieser Fläche sind modifizierte Split‑Ring‑Resonatoren (MSRRs) – winzige metallische Ringe mit Spalten, die bei gewählten Mikrowellenfrequenzen natürlich resonieren. Treffen Wellen auf diese Ringe, setzen sie zirkulierende Ströme und starke elektrische Felder an den Spalten in Gang, die die Oberflächenströme auf der benachbarten Antennenstruktur umverteilen. Durch sorgfältiges Abstimmen von Ringgrößen, Spaltenpositionen und Abständen unterdrückt die Metafläche die Oberflächenwellen und Nahfeld‑"Korridore", durch die der größte Teil der unerwünschten Energie austritt, während die Hauptabstrahlung in die Umgebung weitgehend erhalten bleibt.

Kombination intelligenter Hardware mit intelligenter Strahlsteuerung

Die Arbeit endet nicht bei der physischen Struktur. Das Team kombiniert die Metafläche außerdem mit einer Beamforming‑Strategie, die die Interferenz weiter reduziert. In ihrem JCAS‑Aufbau senden zwei Antennen und zwei empfangen, wobei sie kontinuierlich im selben 9–10‑GHz‑Band arbeiten. Ein digitales Verfahren formt den ausgehenden Strahl so, dass er sowohl Daten überträgt als auch die Szene abtastet, und gleichzeitig Teile des Sendeprofils in Richtungen projiziert, die die verbleibenden Leckstrahlen natürlich auslöschen – dies ist als Nullraumprojektion bekannt. Statt zu versuchen, Interferenzen nachträglich zu entfernen, wird das System ko‑entworfen, sodass die Hardware den Kopplungskanal abschwächt und das Beamforming tiefe "Löcher" in die Richtungen platziert, in denen Leckstrahlung sonst noch auftreten würde.

Das Design auf die Probe gestellt

Als Machbarkeitsnachweis bauten die Autoren ein 2 × 2 Patch‑Antennenarray auf einer handelsüblichen Leiterplatte und montierten eine 2 × 3 MSRR‑Metaflächenlage direkt darüber. Sie maßen, wie viel Leistung von den Sende‑Ports zu den Empfangs‑Ports über Frequenz und Winkel austritt, und verglichen Fälle mit und ohne Metafläche sowie mit unterschiedlichen Beamforming‑Einstellungen. Allein die Metafläche reduzierte die Kopplung über das Band hinweg konsistent um mehrere bis mehr als zehn Dezibel, mit besonders tiefen Einschnitten nahe bestimmten Resonanzfrequenzen. In Kombination mit dem abgestimmten Beamforming sank die effektive Leckstrahlung noch weiter, in manchen Fällen um über zwanzig Dezibel, und das resultierende Signal‑zu‑Interferenz‑plus‑Rausch‑Verhältnis stieg über einen weiten Bereich von Sensorrichtungen um etwa 10–14 Dezibel. Wichtig ist, dass die zusätzliche Lage das grundlegende Strahlungsbild oder die Diversitätsleistung der Antenne nicht beeinträchtigte.

Was das für zukünftige intelligente Funksysteme bedeutet

Einfach gesagt zeigt die Studie, dass eine dünne, sorgfältig strukturierte Fläche im Inneren kompakter Funkgeräte als dämpfender Schild wirken kann, die gleichzeitig senden und empfangen müssen. Indem sie Ströme und Wellen auf Zentimeter‑Skala lenkt, erschwert die Metafläche dem Sender erheblich, den Empfänger zu überdecken, während ein koordiniertes Beamforming‑Verfahren diesen verbesserten Kanal nutzt, um noch mehr Interferenz herauszuholen. Obwohl die Demonstration ein spezifisches Mikrowellenband adressiert, lassen sich dieselben Entwurfsprinzipien auf andere Frequenzen umstimmen, einschließlich zukünftiger Millimeterwellen‑Systeme in Fahrzeugen und Gebäuden. Diese Hardware‑Algorithmus‑Partnerschaft bietet einen praktischen Weg zu zuverlässigeren, interferenzresistenteren Geräten, die Kommunikation und Sensorik nahtlos im Alltag verbinden.

Zitation: Zhang, Z., Zhang, Z., Ren, Z. et al. Decoupling in a joint communication and sensing system with metasurface. Sci Rep 16, 14526 (2026). https://doi.org/10.1038/s41598-026-44469-6

Schlüsselwörter: gemeinsame Kommunikation und Sensorik, Metafläche, MIMO-Antennen, Reduzierung der Selbstinterferenz, drahtlose Sensorik
