Dynamische Eigenschaften gefrorener Schotterlagen in eisenbahnen von Kältegebieten unter zyklischer Zugbelastung

Warum gefrorene Schotterlagen wichtig sind

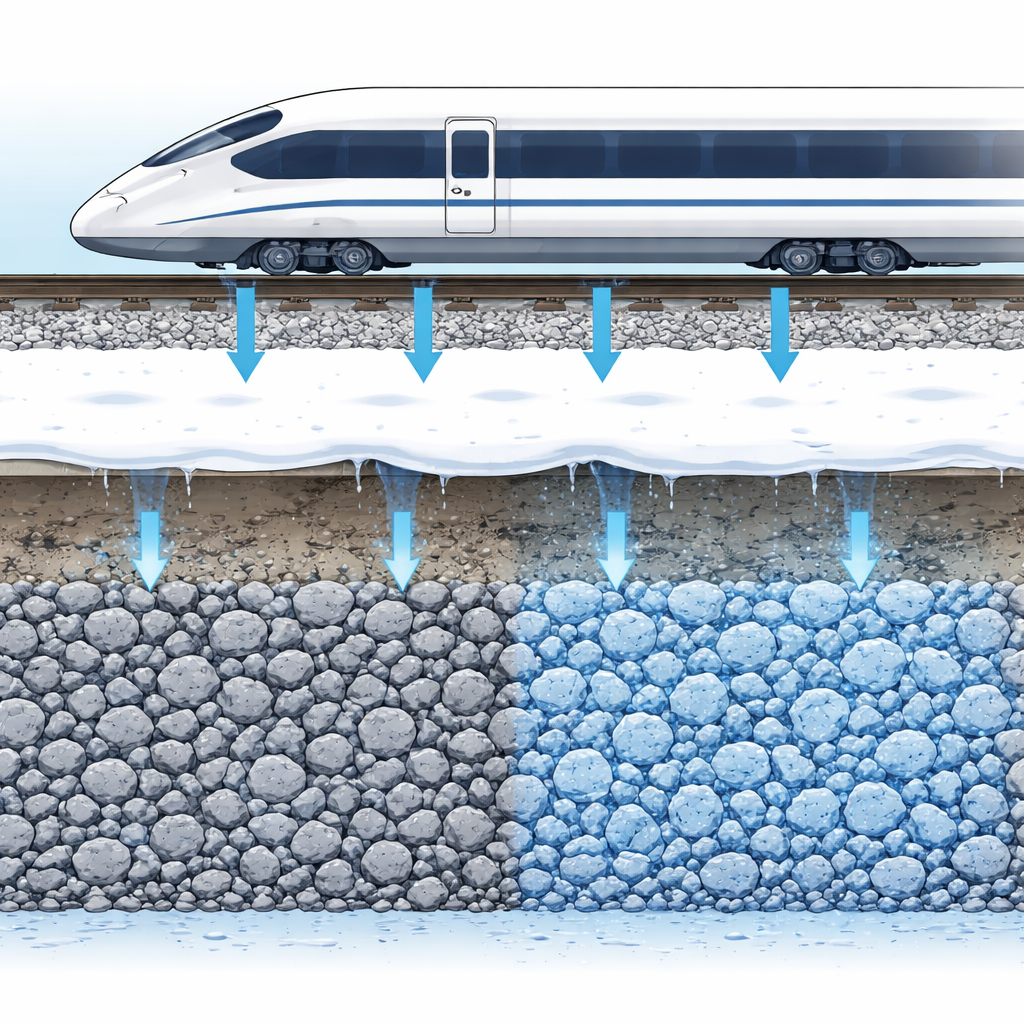

Eisenbahnstrecken, die verschneite Berge und subarktische Ebenen durchqueren, bauen auf eine verborgene, aber lebenswichtige Schicht zerkleinerter Gesteinsstücke, die Schotterlage genannt wird und das Gewicht schneller Züge trägt. In kalten Regionen wird diese Gesteinsschicht nicht nur kalt; in ihr enthaltenes Wasser kann gefrieren und Eis bilden, das die Körner miteinander verklebt. Dieses Gefrieren kann die Gleise entweder vor Einsinken und Schäden schützen oder neue Risiken schaffen, wenn das Eis rissig wird. Diese Studie untersucht, wie unterschiedliche Eisgehalte in der Schotterlage das Verhalten von Gleisen unter Tausenden vorbeifahrender Züge verändern — mit dem Ziel, sicherere und wirtschaftlichere Eisenbahnen in rauen Klimazonen zu ermöglichen.

Das steinige Fundament unter den Schwellen

Die Schotterlage liegt unmittelbar unter Schwellen und Schienen, verteilt die Zügebelastungen, dämpft Vibrationen und sorgt für Entwässerung. Moderne Hochgeschwindigkeits- und Schwerlastverkehre setzen diese Schicht intensiven, wiederholten Belastungen aus, die die Körner allmählich zermürben, die Gleisgeometrie verändern und die Instandhaltungskosten erhöhen. In Ländern mit langen, kalten Wintern — etwa in Nordeuropa, Russland, Japan, den Vereinigten Staaten und China — erfährt die Schotterlage zudem Frostwechsel. Frühere Feld- und Laboruntersuchungen zeigten, dass Frost das Gleis anheben oder ungleichmäßig absinken lassen kann. Detailliertes Wissen darüber, wie gefrorener Schotter dynamisch, Körnchen für Körnchen, reagiert, wenn ein schneller Zug vorbeiführt, fehlte jedoch weitgehend.

Aufbau eines virtuellen gefrorenen Gleises

Um dieses Problem anzugehen, kombinierten die Forscher großmaßstäbliche Laborexperimente mit fortgeschrittenen Computersimulationen. Sie verwendeten die diskrete-Elemente-Methode, die jeden Schotterstein als Menge von 3D-Partikeln darstellt, die gegeneinander drücken, rollen und gleiten können. Zuerst reproduzierten sie das Verhalten einer ungefrorenen Schotterlage unter einer realistischen Zuglast, entnommen einem standardisierten Fahrzeug–Gleis-Dynamikmodell eines chinesischen Hochgeschwindigkeitszugs. Sie validierten ihr Modell, indem sie Schwellen-Geschwindigkeiten, Beschleunigungen und Setzungen über 1.000 Belastungszyklen mit Messungen von einem lebensgroßen Prüfgleis im Labor abglichen. Anschließend erweiterten sie das Modell auf Kältebedingungen, indem sie kleine „Eisteilchen" in die Hohlräume zwischen den Steinen einfügten und diese mit virtuellen Bindungen verbanden, die das Gefrieren nachahmen. Diese Bindungen wurden sorgfältig anhand von Druckprüfungen an reinen Eisblöcken und an Mischproben aus Eis und Schotter bei −20 °C kalibriert.

Wie Eis das Einsinken des Gleises verringert

Mit diesem kalibrierten virtuellen Gleis simulierte das Team Schotterlagen mit unterschiedlich viel Eis, von keinem bis zu 30 Prozent des Porenraums. Unter wiederholter Zugbelastung setzte sich die ungefrorene Lage weiter, wenn auch mit allmählich sinkender Rate. Im Gegensatz dazu zeigten gefrorene Lagen ein zweistufiges Muster: eine schnelle Anfangssetzung in etwa den ersten 50 Lastzyklen, gefolgt von einer viel langsameren Phase, die nach etwa 200 Zyklen nahezu stabil wurde. Mit steigendem Eisanteil nahm die Gesamtsetzung stark ab. Leicht gefrorene Fälle setzten sich nur um etwa einen halben Millimeter, stark gefrorene um nur einen Bruchteil davon. Gleichzeitig erhöhte sich die berechnete Lagersteifigkeit — der Widerstand der Schotterlage gegen vertikale Bewegung — mit zunehmendem Eis. Bei rund 20 Prozent Eisgehalt sprang die Steifigkeit deutlich an, was auf eine grundlegende Änderung in der Lastabtragung hinwies.

Was im Inneren der gefrorenen Steine passiert

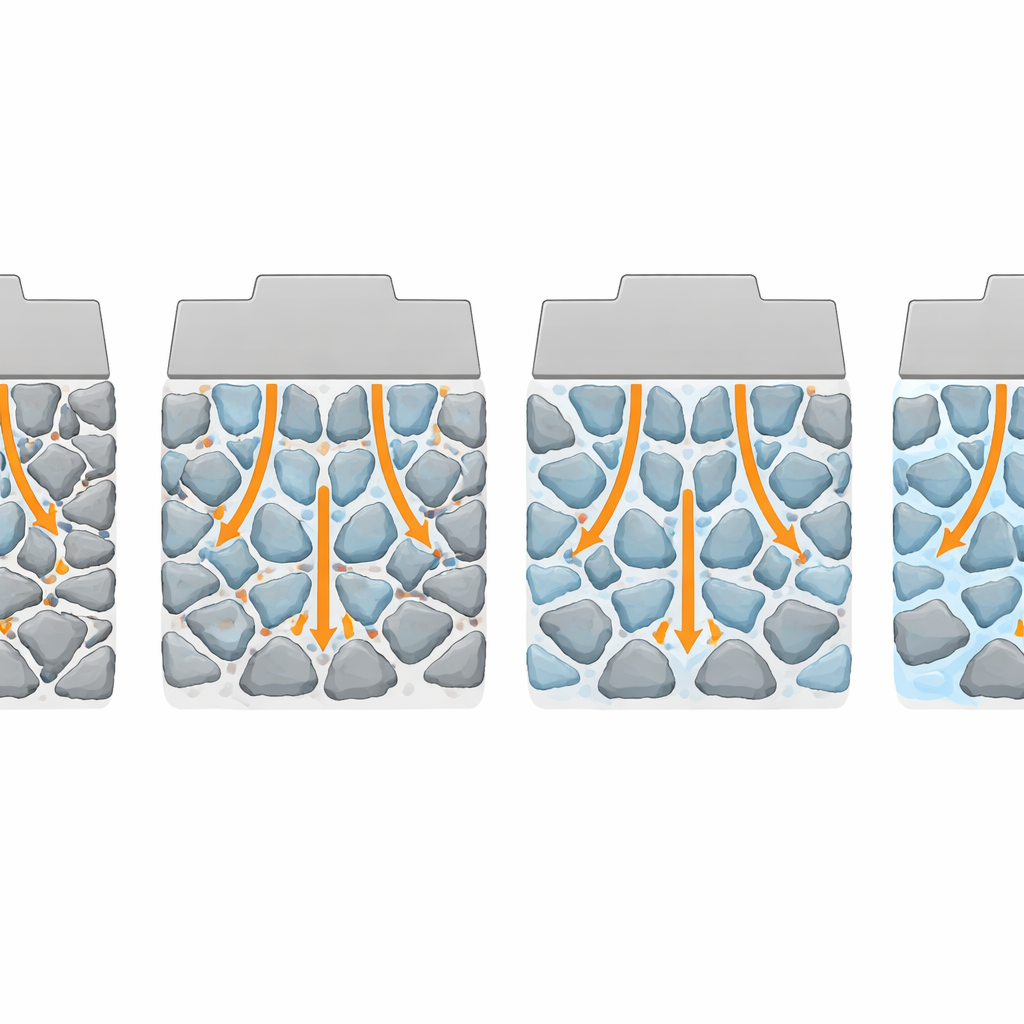

Im Inneren der simulierten Schotterlage verfolgten die Autoren, wie sich einzelne Partikel bewegten, wie viele Kontakte jedes Korn zu seinen Nachbarn hatte und wie viele Eisbinder während der Belastung entstanden und brachen. Mit zunehmendem Eis verbanden sich Steine und Eis zu größeren gefrorenen Klumpen, die sich gemeinsam statt einzeln bewegten. Die mittlere Kontaktzahl pro Partikel stieg an, besonders sobald der Eisgehalt etwa 20 Prozent überschritt, was einen Wechsel von einem lockeren Körnerskelett zu einem dichten gefrorenen Netzwerk anzeigt. Bei geringen Eisanteilen brachen viele Eisbindungen unter Zyklung, was eine spröde, leicht beschädigbare Struktur offenbarte. Bei höheren Eisanteilen bildeten sich deutlich mehr Bindungen und nur ein kleiner Bruchteil versagte, sodass ein robustes Gefüge entstand, das Lasten effektiver tragen konnte. Kraftkettenkarten — Pfade, entlang derer sich Kräfte konzentrieren — zeigten, dass sich in ungefrorenem Schotter Spannungen über viele schwache Verbindungen verteilten, während sie in gefrorenem Schotter in starke Säulen direkt unter der Schwelle kanalisiert wurden. Diese Konzentration erhöhte die Steifigkeit des Gleises, deutete aber zugleich auf Bereiche hin, an denen Risse langfristig entstehen könnten.

Sicherheit und Risiko in vereisten Gleisen abwägen

Für Nichtfachleute lautet die Kernbotschaft: Gefrieren kann die Steinlage unter den Schienen weniger wie einen losen Kieshaufen und mehr wie einen massiven Block wirken lassen. Ein moderater bis hoher Eisanteil begrenzt stark, wie sehr sich das Gleis bei wiederholter Beanspruchung setzt, und erhöht seine Steifigkeit — beides günstig für einen ruhigen Zuglauf. Doch jenseits eines kritischen Niveaus — etwa einem Fünftel des Porenraums gefüllt mit Eis — konzentriert sich die Last in schmalen gefrorenen Säulen, die über lange Nutzungszeiten zu sprödem Bruch neigen könnten. Die Arbeit legt nahe, dass Gleisplaner und Instandhaltungsteams in Kältegebieten den Eisgehalt als steuerbare Größe betrachten sollten: Sie sollten Feuchtigkeit und Gefrierverhältnisse im Schotter überwachen und steuern, um die stabilisierenden Vorteile von Eis zu nutzen, ohne dass verborgenes Gefrier-Schadpotenzial die Sicherheit der Züge gefährdet.

Zitation: Liu, J., Cao, Y., Chen, A. et al. Dynamic characteristics of frozen ballast beds in cold-region railways under cyclic train loading. Sci Rep 16, 13060 (2026). https://doi.org/10.1038/s41598-026-43766-4

Schlüsselwörter: Eisenbahnschotter, gefrohener Boden, Eisenbahnen in Kältegebieten, Gleissetzung, diskrete-Elemente-Modellierung
