Ein ultrakompaktes und hoch isoliertes 8 × 8 MIMO-Antennensystem für 5G NR-n46- und n79-Bandanwendungen

Warum dieses winzige Quadrat für Ihr Telefon wichtig ist

Während unsere Telefone, Router und Autos Videoanrufe, Streaming und Smart-City-Daten gleichzeitig handhaben, benötigen sie Antennen, die große Datenmengen übertragen können, ohne viel Platz zu beanspruchen oder sich gegenseitig zu stören. Dieser Artikel beschreibt eine neue, sehr kompakte Antennen‑"Kachel", die acht Antennen in ein kleines Quadrat packt und dennoch starke, saubere Signale für 5G-Netze in den gebräuchlichen Sub‑6‑GHz-Bändern liefert, die für WLAN- und Mobilfunkverbindungen genutzt werden.

Mehr Spuren auf der drahtlosen Autobahn unterbringen

Next‑Generation-Funksysteme wie 5G und zukünftige 6G basieren auf dem Einsatz vieler Antennen gleichzeitig, einer Technik, die als MIMO bekannt ist. Anstatt dass eine Antenne den gesamten Verkehr trägt, teilen sich mehrere Antennen die Aufgabe — ähnlich zusätzlichen Fahrspuren auf einer Autobahn. Dieser Ansatz erhöht die Datenraten, verbessert die Zuverlässigkeit in dicht bebauten Städten und ermöglicht es Netzwerken, Tausende von Geräten gleichzeitig zu bedienen. Das Problem ist, dass das Zusammenpacken vieler Antennen in den begrenzten Raum eines Smartphones oder Access Points sie anfällig dafür macht, sich gegenseitig zu überlappen, was Energie verschwendet und das Signal verschlechtert.

Ein kleines Quadrat mit acht Antennen

Die Autoren entwickelten eine achtpolige MIMO-Antenne, die auf eine 60 × 60 mm große Platine passt — ungefähr ein 1,02 × 1,02 Wellenlängen-Quadrat bei der Betriebsfrequenz nahe 5,2 GHz. Zwei schlanke, rechteckige Antennenelemente befinden sich an jeder Ecke der Platine und sind rechtwinklig zueinander angeordnet, sodass sie auf unterschiedlich orientierte Wellen reagieren und sowohl Diversität als auch hohe Datendurchsätze unterstützen. Dieses Layout ist auf den Betrieb über 4,75–5,45 GHz abgestimmt, einen 700-MHz-Bereich, der bequem zwei wichtige 5G New Radio-Bänder abdeckt, bekannt als n79 (lizenziertes Mid‑Band) und n46 (häufig unlizenzierte, WLAN‑ähnliche Nutzung), sowie licensed assisted access, bei dem Betreiber lizenziertes und unlizenzfreies Spektrum kombinieren.

Die Rückseite formen, um Störungen zu reduzieren

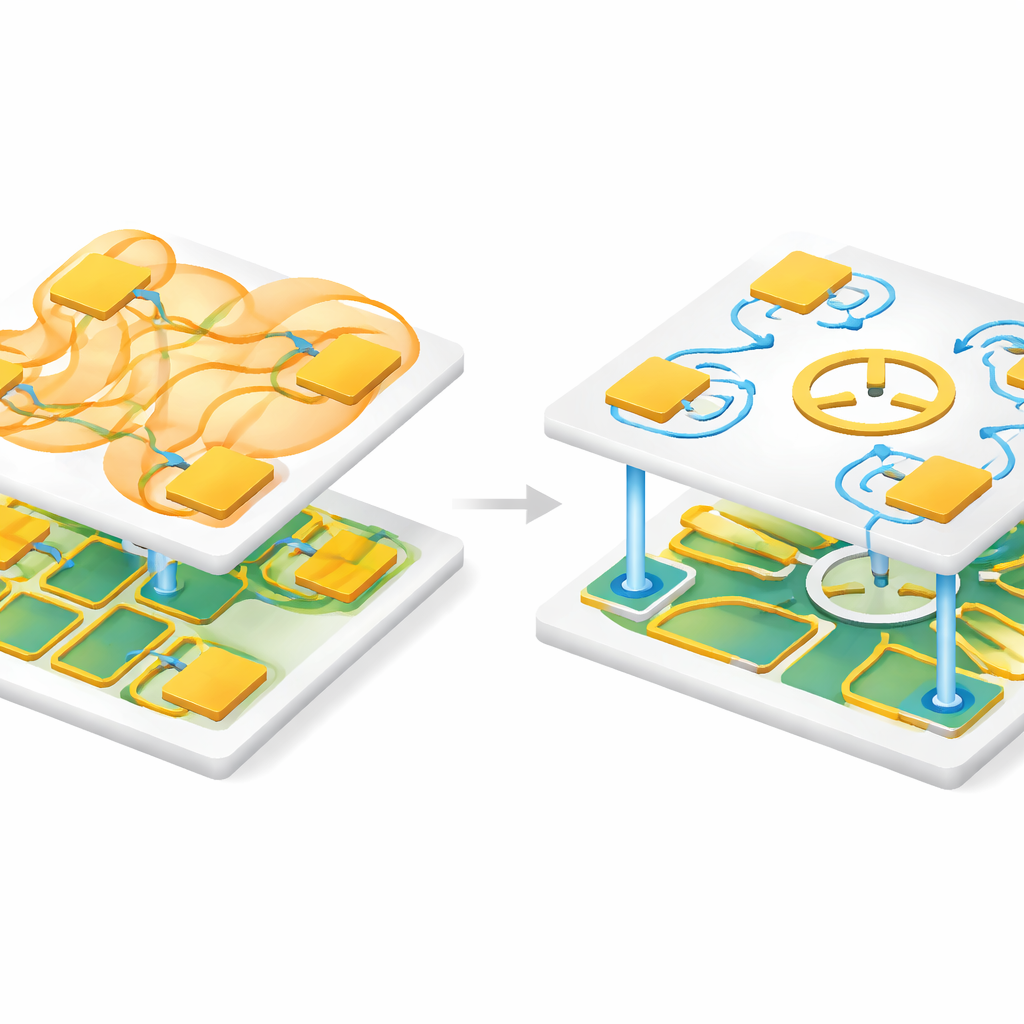

Der eigentliche Trick liegt nicht in den sichtbaren Antennenelementen, sondern in der geformten Metallfläche auf der Rückseite der Platine. Die Forschenden ätzten vier rechteckige Schleifen unter den Ecken sowie einen kreisförmigen Ring und eine plusförmige Öffnung in der Mitte. Diese Schnitte wirken wie sorgfältig platzierte Sperren und Umleitungen für Ströme, die sich üblicherweise über die Fläche ausbreiten und dazu führen, dass benachbarte Antennen Energie koppeln. Durch das Ändern des Stromflusses verschiebt sich die Verteilung der gespeicherten elektrischen und magnetischen Energie so, dass unerwünschtes Übersprechen stark reduziert wird, während der gewünschte Signalpfad gut an Standardelektronik angepasst bleibt.

Design sowohl im Modell als auch im Labor nachgewiesen

Um ihr Design zu verstehen und zu optimieren, erstellte das Team zunächst mehrere Zwischenlayouts und verglich diese, bevor es den besten Kandidaten als Baustein für das vollständige Acht‑Port‑System auswählte. Sie modellierten die Antenne sowohl mit vollständigen elektromagnetischen Simulationen als auch mit einem vereinfachten Schaltkreis aus Widerständen, Induktivitäten und Kapazitäten und zeigten, dass beide Betrachtungsweisen eng übereinstimmten. Nach der Fertigung eines Prototyps auf einer verlustarmen Mikrowellenplatine bestimmten sie die Leistung im Labor mit präzisen Netzwerk-Analysatoren und in einer anechoischen Kammer. Die fertige Antenne deckt das Zielband mit starker Strahlungsstärke (bis zu 4,7 dB Gewinn), sehr hoher Strahlungseffizienz (etwa 92,5 %) und hervorragender Trennung zwischen den Ports ab — bis zu 33 dB Isolation, was bedeutet, dass nur ein winziger Bruchteil der Leistung von einer Antenne in eine andere übergeht.

Was die Ergebnisse für reale Geräte bedeuten

Über die reinen Zahlen hinaus untersuchten die Forschenden, wie gut die acht Antennen als Team funktionieren, wobei sie Kenngrößen verwendeten, die Unabhängigkeit zwischen Pfaden, Robustheit in gestörten Umgebungen und potenzielle Datendurchsätze erfassen. Alle diese Indikatoren lagen innerhalb weit akzeptierter Grenzen für hochwertige MIMO-Systeme, mit Elementkorrelationen nahe null und sehr geringem Kapazitätsverlust des Kanals. Das Ergebnis ist eine kompakte, effiziente Antennen‑Kachel, die in Smartphones, Wi‑Fi‑5‑ und Wi‑Fi‑6‑Router, Vehicle‑to‑Everything‑Einheiten und drahtlose Backhaul‑Verbindungen integriert werden kann. Einfach ausgedrückt zeigt die Studie, wie sorgfältiges Formen der verdeckten Massefläche einer Antenne zuverlässigere, kapazitätsstärkere 5G‑Verbindungen ermöglicht, ohne größere Geräte oder zusätzliches Spektrum zu benötigen.

Zitation: Mishra, B., Sethumadhavi, R., Singh, S. et al. An ultra-compact and high isolated 8 × 8 MIMO antenna system for 5G NR-n46 and n79 band applications. Sci Rep 16, 12523 (2026). https://doi.org/10.1038/s41598-026-43426-7

Schlüsselwörter: 5G MIMO-Antenne, Sub-6 GHz, Antennenisolation, kompaktes Antennendesign, licensed assisted access
