Isogeometrische Analyse von Flügelstrukturen mittels Multipatch-Parametrisierung und strafbasierter Kopplungsmethode

Warum Flügelstrukturen wichtig sind

Moderne Verkehrsflugzeuge setzen auf Flügel, die zugleich sehr leicht und extrem belastbar sind. Die Konstruktion solcher Flügel ist ein Balanceakt: Ingenieure müssen aerodynamisch schlanke Formen für Treibstoffersparnis mit inneren Strukturen kombinieren, die große Lasten sicher aufnehmen können. Diese Arbeit stellt einen neuen Weg vor, digitale Flügelmodelle zu erstellen, die den Entwurfsformen treu bleiben und gleichzeitig hochpräzise virtuelle Spannungstests erlauben. Das Ergebnis ist eine direktere Brücke zwischen Entwurfsphase und Computersimulation, was schnellere und verlässlichere Flügelkonstruktionen verspricht.

Von Bildschirmkurven zum vollständigen Flügel

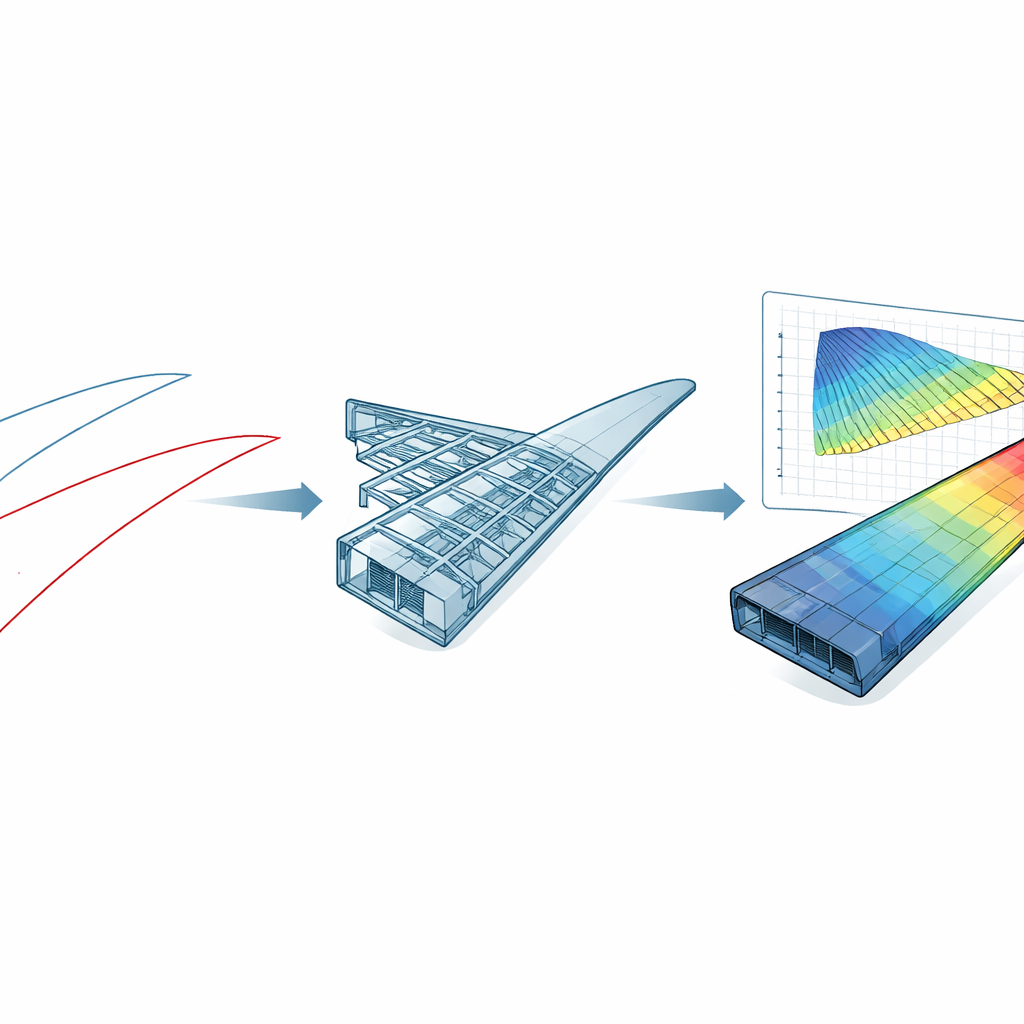

Die Autorinnen und Autoren konzentrieren sich auf eine verbreitete Herausforderung in der Luft- und Raumfahrt: Wie lassen sich glatte CAD-Formen so in analysierbare Modelle überführen, dass Details nicht verloren gehen und keine wochenlange Netzbereinigung nötig wird. Sie nutzen eine mathematische Technik namens NURBS, die in CAD weitverbreitet ist, um glatte Kurven und Flächen zu beschreiben, und repräsentieren damit alle Teile eines Flügels: die äußere Profilkontur, die Hautschalen sowie die inneren Rippen und Holme, die die sogenannte Wingbox bilden. Statt die Formen für die Analyse neu zu zeichnen oder zu vereinfachen, passen sie diese Kurven sehr präzise an Profildaten aus Standarddatenbanken an und erzeugen direkt daraus Flächen und Volumina. So bleibt die Geometrie exakt so erhalten, wie der Entwerfer sie vorgesehen hat — bis hin zu windkanalüblichen Toleranzen in den Profilen.

Aufbau von Haut und Skelett

Ausgehend von einem Referenzflügel, dem RAE-Benchmark-Flügel, konstruieren die Forschenden die äußeren Hautschalen, indem sie Profilkurven vom Flügelwurzel- bis zum Flügelspitzbereich strecken und diese so lange verfeinern, bis die Flächen längs der Spannweite glatt sind. Im Inneren erzeugen sie 23 Rippen und zwei Holme, die derselben Profilform folgen, aber an unterschiedlichen Positionen entlang des Flügels liegen. Geschickte geometrische Operationen erlauben es, präzise Rippen- und Holmgrenzen direkt aus den Profilflächen „auszuschneiden“, wodurch die üblichen, oft umständlichen Trimmoperationen in CAD-Modellen entfallen. Diese Strukturbauteile werden zu einer Wingbox zusammengefügt, die sich sauber unter die äußeren Hautschalen einfügt und so eine realistische Darstellung der tatsächlichen Flügelkonstruktion liefert, während besonders glatte Flächen dort erhalten bleiben, wo sie für die Aerodynamik entscheidend sind.

Verschiedene Teile miteinander verbinden

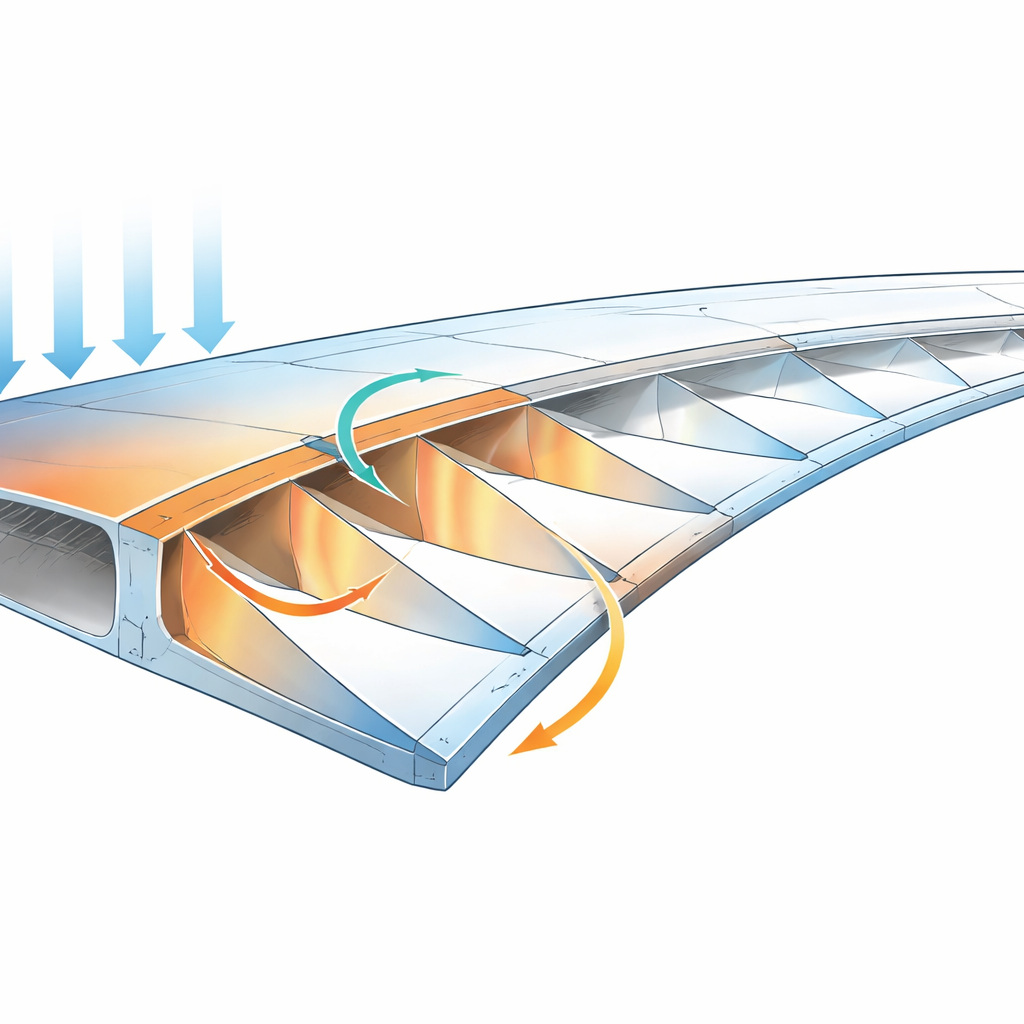

In der Praxis werden die äußeren Hautschalen und die innere Wingbox als separate Bauteile modelliert, und ihre digitalen Netze stimmen nicht immer perfekt überein. Diese Nichtübereinstimmung kann in herkömmlichen Simulationen Probleme verursachen, die meist perfekt passende Netze bevorzugen. Die Autorinnen und Autoren verfolgen eine hybride Strategie: Innerhalb der Wingbox sind alle Teile sorgfältig aneinander angepasst, an der Schnittstelle zwischen Haut und Wingbox lassen sie jedoch absichtlich nicht übereinstimmende Flächen zu, um die Modellierung zu vereinfachen und die Hautschalen sehr glatt zu halten. Anschließend verwenden sie eine strafbasierte Kopplungstechnik, die Verschiebungen und Rotationen sanft dazu zwingt, über diese unvollkommenen Verbindungen hinweg kontinuierlich zu bleiben. Durch die Abstimmung eines einzigen Strafparameters stellen sie sicher, dass Haut und innere Struktur sich unter Belastung realistisch zusammen bewegen, ohne die Gleichungen zu steif oder instabil zu machen.

Prüfung von Biegung, Spannungen und Genauigkeit

Um die Zuverlässigkeit dieses Ansatzes zu prüfen, verwenden die Forschenden eine Schalentheorie, die sowohl dünne als auch mäßig dicke Strukturen behandeln kann, und wenden sie in einem isogeometrischen Analyse-Rahmen an. Zuerst validieren sie ihre Schalenformulierung und Kopplungsmethode an einem standardisierten Plattenproblem und bestätigen, dass die berechneten Durchbiegungen gegen die bekannte Lösung konvergieren. Anschließend applizieren sie eine statische Biegebeanspruchung auf den kompletten RAE-Flügel: Die Wurzel ist eingespannt und auf die obere Haut wird ein sanfter Aufwärtsdruck ausgeübt. Sie vergleichen die resultierenden Verschiebungen und Spannungen mit jenen eines fein vernetzten Modells, das mit der kommerziellen Finite-Elemente-Software ABAQUS erstellt wurde. Trotz etwa fünfzehnfach geringerer Unbekannter reproduzieren ihre isogeometrischen Simulationen dieselben maximalen Durchbiegungen und sehr ähnliche Spannungskonfigurationen; die Spannungsfelder sind sogar glatter dank der zugrundeliegenden hochordentlichen Flächen. Systematische Verfeinerungen in Netzdichte und Kurvenordnung zeigen eine saubere Konvergenz gegen die Referenzlösung.

Anpassung an viele Flügelformen

Über den einzelnen Benchmark-Flügel hinaus wird das Rahmenwerk an sechs weiteren Flügeln getestet, die aus gebräuchlichen Profilen aufgebaut sind, von symmetrischen Formen wie NACA-0012 bis zu ausgefalleneren Profilen wie Davis B-24 und AG-16. Jedes Profil wird zunächst unter strenger Toleranzkontrolle mit NURBS-Kurven angepasst und dann zur vollständigen Flügelstruktur mit Haut, Rippen und Holmen extrudiert, wobei die gleiche Vorgehensweise angewendet wird. Die Biegeantworten dieser Flügel unterscheiden sich erwartungsgemäß: Einige Entwürfe erweisen sich als relativ flexibel, andere deutlich steifer und teils lokal knickgefährdet in Wurzelnähe. Diese Bandbreite zeigt, dass die Methode sehr unterschiedliche Geometrien ohne spezielle Einzelfallbehandlung handhaben kann und sich somit für Designstudien und Optimierungskampagnen eignet, in denen sich Formen wiederholt ändern.

Was das für zukünftige Flugzeuge bedeutet

Vereinfacht gesagt zeigt diese Arbeit, wie sich die eleganten Kurven der Flugzeugkonstrukteure bis hin zur Strukturanalyse bewahren lassen, statt sie in grobe, blockige Netze zu zerschneiden. Durch die direkte Verwendung von CAD-ähnlichen Flächen in den Berechnungen und das sorgfältige Zusammenfügen nicht übereinstimmender Teile erreichen die Autorinnen und Autoren eine Genauigkeit, die mit leistungsstarken Industrietools vergleichbar ist, jedoch mit deutlich geringerem Rechenaufwand. Das eröffnet schnellere, enger integrierte Entwurfszyklen, in denen Ingenieurinnen und Ingenieure viele Flügelformen und innere Layouts erkunden können, in dem Wissen, dass ihre virtuellen Tests das tatsächliche Verhalten der Struktur realitätsnah abbilden.

Zitation: Wang, D., Cao, X., Xue, Y. et al. Isogeometric analysis of wing structures using multipatch parametrization and penalty-based coupling method. Sci Rep 16, 12393 (2026). https://doi.org/10.1038/s41598-026-42935-9

Schlüsselwörter: Flugzeug-Flügeldesign, Strukturanalyse, isogeometrische Methoden, Wingbox-Modellierung, Profilparametrisierung
