Bewertung der strukturellen Leistung additiv gefertigter, kohlefaserverstärkter PLA-Verklebungen mit grapheneverstärktem Klebstoff mittels experimenteller und ANN-Analyse

Stärkere 3D-gedruckte Bauteile für den realen Einsatz

Viele Menschen nutzen inzwischen 3D-Druck, um Geräte, Werkzeuge oder sogar medizinische Vorrichtungen herzustellen, doch gedruckte Kunststoffteile sind an ihren Verbindungsstellen oft zu schwach. Diese Studie untersucht, wie die geklebten Verbindungen zwischen 3D-gedruckten Teilen deutlich stärker und zuverlässiger gemacht werden können, damit leichte gedruckte Strukturen reale Belastungen in Autos, Flugzeugen und anderen Alltagsanwendungen sicher tragen können.

Warum Klebverbindungen im 3D-Druck wichtig sind

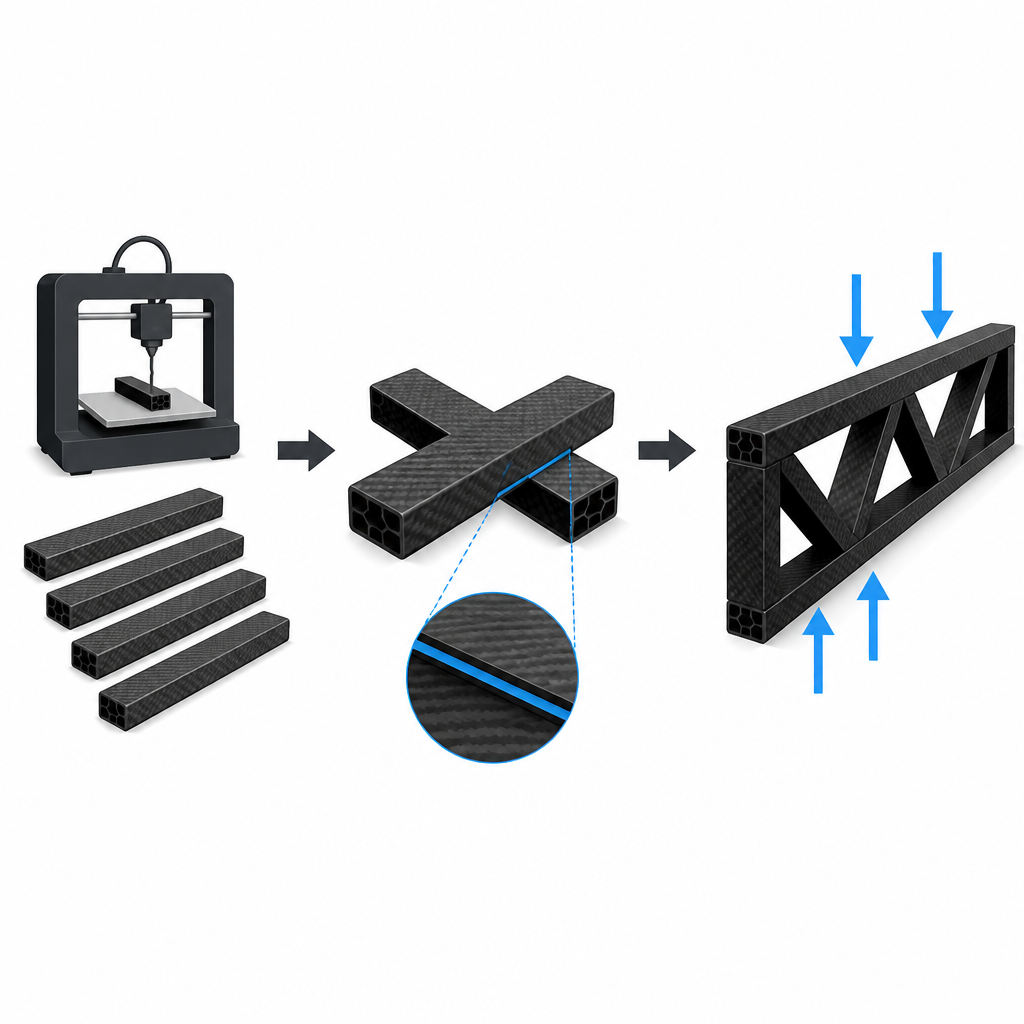

Die meisten Desktop-3D-Drucker können nur Objekte in der Größe ihres Bauraums fertigen, daher werden größere Strukturen aus kleineren Teilen zusammengesetzt. Diese Teile werden oft mit Schrauben oder Nieten verbunden, was Gewicht hinzufügt und den Kunststoff beschädigen kann, oder mit Klebstoff, der die Lasten sanfter verteilt, aber versagen kann, wenn die Haftung schwach ist. Die Autoren konzentrierten sich auf ein verbreitetes biologisch abbaubares Kunststoffmaterial namens PLA, das mit kurzen Kohlefasern verstärkt ist, und fragten, wie eine überlappende Klebverbindung so ausgelegt werden kann, dass sie deutlich höhere Kräfte aufnehmen kann, ohne zu versagen.

Graphen in den Klebstoff mischen

Um die Festigkeit der Klebschicht zu erhöhen, mischte das Team winzige Graphenplättchen in einen Standard-Epoxidklebstoff und verwendete diesen, um kohlefaserverstärkte PLA-Streifen in einer einfachen Überlappungsverbindung zu verkleben. Sie stellten mehrere Klebstoffvarianten mit unterschiedlichen Graphengehalten her und dispergierten die Partikel sorgfältig mittels Ultraschallmischung. Bevor sie die Verbindungen bauten, druckten sie Teststücke in verschiedenen Druckrichtungen und stellten fest, dass die Ausrichtung der Drucklinien in Zugrichtung die höchste Grundfestigkeit ergab; diese Einstellung verwendeten sie daher für alle späteren Proben.

Verhalten der neuen Verbindungen unter Biegung und Scherung

Die Forschenden zogen und bogen anschließend die verklebten Streifen und maßen, welche Kräfte sie tragen konnten und wie weit sie sich dehnten. Das Hinzufügen einer geringen Menge Graphen erhöhte die Verbindungsfestigkeit schnell, und bei etwa anderthalb Gewichtsprozent war die Verbesserung dramatisch: die Scherfestigkeit mehr als verdoppelte sich und die Biegefestigkeit stieg im Vergleich zum reinen Klebstoff um etwa zwei Drittel. Auf diesem Niveau nahmen die Verbindungen vor dem Versagen mehr Energie auf, und die Bruchart änderte sich von Ablösung des Klebstoffs vom Kunststoff hin zum Reißen des Klebstoffs selbst—ein Zeichen deutlich besserer Haftung zwischen Kleber und gedrucktem Teil.

Blick auf Risse und Schwingungen

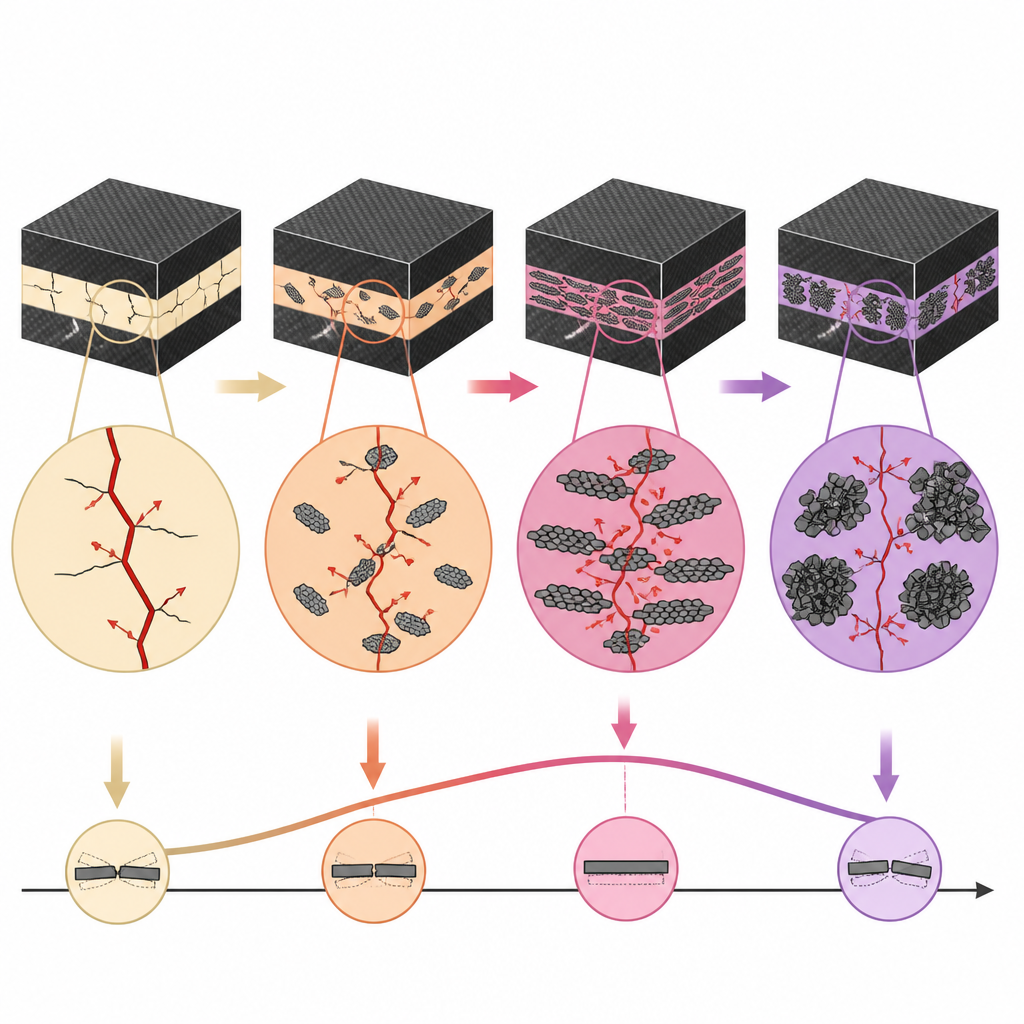

Um zu verstehen, warum das Graphen einen solchen Unterschied machte, untersuchten die Forschenden gebrochene Verbindungsflächen mit einem leistungsstarken Elektronenmikroskop. Bei unbehandeltem Klebstoff war die Bruchfläche glatt, was darauf hinwies, dass Risse gerade hindurchliefen, ohne viel Widerstand. Mit dem richtigen Graphengehalt wurde die Fläche rau und voller feiner Strukturen, an denen Partikel Risse zwingen, sich zu drehen, zu verzweigen und zu überbrücken, wodurch das endgültige Versagen verzögert wurde. Wurde zu viel Graphen zugesetzt, verklumpten die Partikel, wodurch schwache Zonen entstanden, an denen Risse leichter entstehen konnten—das erklärt den wieder abfallenden Festigkeitswert bei höheren Anteilen. Das Team klopfte außerdem an die verklebten Streifen, um ihr Schwingungsverhalten zu untersuchen, und fand heraus, dass die Verbindungen mit optimalem Graphengehalt höhere Eigenfrequenzen und geringere Dämpfung aufwiesen, was bedeutet, dass sie steifer waren und bei Schwingungen weniger Energie verloren.

Einem Computer beibringen, Verbindungsleistungen vorherzusagen

Über die Labortests hinaus trainierten die Autoren ein künstliches neuronales Netzwerk, ein vom Gehirn inspiriertes Computermodell, um das Verhalten der Verbindungen vorherzusagen. Sie fütterten es mit Informationen über die Belastungen, den Graphengehalt und die beobachteten Reaktionen in Scherung, Biegung und Schwingung. Nach dem Training konnte das Modell die gemessenen Ergebnisse sehr gut nachbilden, mit nur wenigen Prozent Fehler. Das deutet darauf hin, dass Ingenieure ähnliche Modelle nutzen könnten, um schnell abzuschätzen, wie sich ein neues Verbindungsdesign verhält, ohne so viele physische Proben bauen und prüfen zu müssen.

Was das für künftige 3D-gedruckte Strukturen bedeutet

Alltäglich ausgedrückt zeigt diese Arbeit, dass das sorgfältige Mischen einer kleinen Menge Graphen in den Klebstoff zwischen 3D-gedruckten, kohlefaserverstärkten PLA-Teilen deren Verbindungen deutlich stärker und steifer machen kann—bis zu einem klaren Optimum. In Kombination mit Computermodellen, die die Leistung zuverlässig vorhersagen, könnte dieser Ansatz Designern helfen, leichtere, robustere 3D-gedruckte Baugruppen für Fahrzeuge, Gebäude und Geräte zu entwickeln, die realen Kräften standhalten müssen und nicht nur auf einem Schreibtisch stehen.

Zitation: Dhilipkumar, T., Karthikeyan, N., Murali, A.P. et al. Assessing the structural performance of additively manufactured carbon fibre reinforced PLA-based adherends bonded with graphene-enhanced adhesive using experimental and ANN analysis. Sci Rep 16, 15609 (2026). https://doi.org/10.1038/s41598-026-42780-w

Schlüsselwörter: 3D-gedruckte Verbindungen, Graphen-Klebstoff, Kohlefaser-PLA, Strukturelle Festigkeit, Vorhersage durch neuronales Netz
