Fehlerortungsverfahren für Übertragungssysteme mit UPFC basierend auf wanderwellengestützter Zweipunktbestimmung unterstützt durch gleitende Standardabweichung

Warum die genaue Lokalisierung von Leitungsschäden wichtig ist

Wenn ein Fehler – ein Kurzschluss oder ein plötzlicher Ausfall – eine Hochspannungs-Übertragungsleitung trifft, kann die Stromversorgung flackern, es zu großflächigen Ausfällen kommen und Geräte beschädigt werden. Moderne Netze nutzen mittlerweile ausgefeilte Leistungselektronik, etwa Unified Power Flow Controller (UPFCs), um mehr Leistung über vorhandene Leitungen zu transportieren und Spannungen stabil zu halten. Diese Geräte erschweren jedoch zugleich die genaue Bestimmung des Fehlerorts entlang einer Leitung. Dieser Beitrag stellt eine einfachere, schnellere Methode vor, um solche Fehler auch dann präzise zu lokalisieren, wenn UPFCs und elektrische Störsignale die Messungen verfälschen.

Wie sich Leitungen bei Störungen verhalten

Übertragungsleitungen, die sich über Hunderte von Kilometern erstrecken, verhalten sich ähnlich wie lange Metall-Wellenleiter. Wenn ein Fehler auftritt – etwa eine Lichtbogenüberschlag zur Erde oder ein Phasenkontakt – werden scharfe elektrische „Wanderwellen“ ausgelöst, die sich in beiden Richtungen nahezu mit Lichtgeschwindigkeit entlang der Leitung ausbreiten. Können Ingenieure den genauen Zeitpunkt messen, zu dem diese Wellen an den Leitungsenden eintreffen, lässt sich der Ort der Störung berechnen, ähnlich der Auswertung von Erdbebenwellen an verschiedenen Seismometern. Dieser Ansatz, bekannt als Wanderwellen-Fehlerortung, ist theoretisch sehr genau, verlangt aber in der Praxis extrem schnelle Messungen und kann durch Geräte wie UPFCs, die Spannungen und Ströme umformen, verfälscht werden.

Elektronik, die dem Netz hilft – und es erschwert

UPFCs sind eine leistungsfähige Klasse flexibler Wechselstrom-Übertragungssysteme (FACTS), die sowohl in Serie als auch parallel zur Leitung arbeiten. Sie können den Leistungsfluss lenken, Spannungen begrenzen und die Stabilität verbessern, sodass bestehende Korridore mehr Strom transportieren können. Indem sie jedoch gezielt Spannungen einspeisen oder aufnehmen, verändern UPFCs Form, Zeitpunkt und Stärke der fehlerbedingten Wanderwellen, die traditionelle Fehlerortungsverfahren erwarten. Bestehende Methoden stützen sich oft auf komplexe Signaltransformationen, Machine-Learning-Modelle oder detaillierte Netzparameter und geraten an ihre Grenzen, wenn Abtastraten niedrig, Störpegel hoch oder UPFC-Einstellungen variabel sind. Die Forschungslücke liegt in einer Methode, die unter diesen realistischen Betriebsbedingungen zugleich einfach und robust bleibt.

Ein einfacherer Weg, die Wellen zu lesen

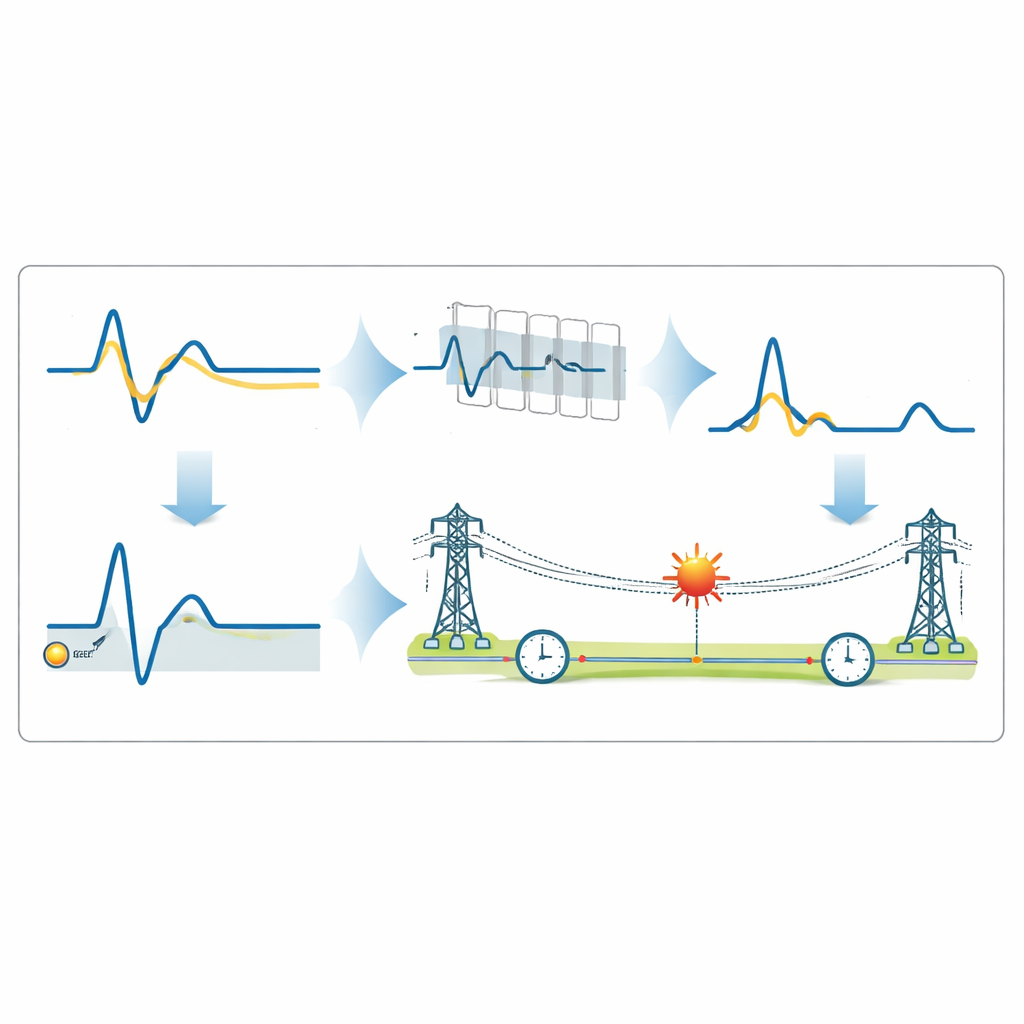

Die Autoren schlagen eine Fehlerortungsmethode vor, die auf einer grundlegenden statistischen Idee beruht: der gleitenden Standardabweichung. Zunächst wandeln sie die gemessenen dreiphasigen Spannungen an jedem Leitungsende mithilfe einer standardmäßigen Rotationsmatrix (Clarke-Transformation) in eine einzige „Aerial“-Mode um. Dieser Schritt isoliert den Signalanteil, in dem fehlerbedingte Störungen am deutlichsten hervorstechen. Anstatt aufwendige Signalzerlegungen vorzunehmen, schieben sie ein kurzes Zeitfenster entlang dieser Aerial-Mode-Wellenform und berechnen die Signalvariabilität innerhalb jedes Fensters. Wann immer eine Wanderwelle eintrifft, steigt die lokale Variabilität – und damit die gleitende Standardabweichung – sprunghaft an und erzeugt einen klaren Peak. Durch Markierung der Peak-Zeiten an beiden Enden und Kenntnis der Ausbreitungsgeschwindigkeit lässt sich der Fehlerort entlang der Leitung triangulieren.

Prüfung der Methode unter realen Bedingungen

Zur Validierung modellierten die Forschenden einen 500-kV-, 200-km-Übertragungskorridor, ausgestattet mit einem 100-MVA-UPFC und mehreren Kraftwerksblöcken. Sie simulierten ein breites Spektrum an Fehlerbedingungen: unterschiedliche Entfernungen entlang der Leitung, alle üblichen Fehlerarten (von Ein- bis Mehrphasenfehlern und Erdschlüssen), ein großes Spektrum an Fehlerwiderständen und zahlreiche Einschaltwinkel relativ zur Netzfrequenz. Zudem testeten sie nahe und entfernte Fehler, schalteten den UPFC durch typische Betriebsmodi, variierten dessen Regelziele, reduzierten die Abtastrate bis zu Werten, die weit unter denen liegen, die Wanderwellenverfahren normalerweise benötigen, und superponierten starkes Rauschen, das niedrigen Signal-Rausch-Verhältnissen entspricht.

Was die Ergebnisse für Netzzuverlässigkeit bedeuten

In all diesen anspruchsvollen Szenarien lokalisierte die Methode auf Basis der gleitenden Standardabweichung Fehler konsistent auf Bruchteile eines Prozents der Leitungs­länge, mit typischen Abweichungen im Bereich einiger Zehntel Kilometer auf einer 200-km-Strecke. Diese Präzision hielt selbst bei Abtastraten von nur 60 Hertz – viele Größenordnungen unterhalb der häufig angenommenen Hunderttausende Hertz für Wanderwellenverfahren – und bei stark verrauschten Signalen an. Im Vergleich zu aufwändigeren Wavelet-, Transformations- oder neuronalen Netzverfahren erreichte sie gleiche oder bessere Genauigkeit, lief in unter 0,05 Sekunden und benötigte nur Spannungsmessungen an den Enden der Leitung. Für Netzbetreiber bedeutet das ein praktikables Werkzeug, das in bestehende digitale Schutzrelais oder Phasor-Messgeräte integrierbar ist, schnelle und zuverlässige Fehlerlokalisierung in mit UPFCs ausgestatteten Leitungen ermöglicht und letztlich schnellere Wiederherstellung und robustere Stromnetze unterstützt.

Zitation: Mishra, S., Kumar, R., Kumari, S. et al. Moving standard deviation assisted two-terminal traveling wave based fault location estimation technique for transmission system incorporated with UPFC. Sci Rep 16, 12338 (2026). https://doi.org/10.1038/s41598-026-42393-3

Schlüsselwörter: Schutz von Energiesystemen, Fehlerortung, Wanderwellen, FACTS-Geräte, Unified Power Flow Controller
