Koordinatentransformationsmethode zur Berechnung des Strahl-Grazing-Winkels für weltraumgestützte Frühwarnradare

Die Erde von oben beobachten

Das moderne Leben hängt davon ab, in Echtzeit zu wissen, was rund um den Globus geschieht – von der Überwachung von Raketensstarts bis zur Verfolgung des Raumverkehrs. Weltraumgestützte Frühwarnradare, die auf Satelliten in Erdumlaufbahn montiert sind, gehören zu den Instrumenten, die diese dauerhafte Beobachtung ermöglichen. Diese Arbeit behandelt eine sehr spezifische, aber entscheidende Frage für solche Radare: Wie streicht ein Radarstrahl genau an der gekrümmten Erdoberfläche vorbei, und wie lässt sich dieser Winkel in Echtzeit schnell und genau berechnen?

Warum der Grazing-Winkel wichtig ist

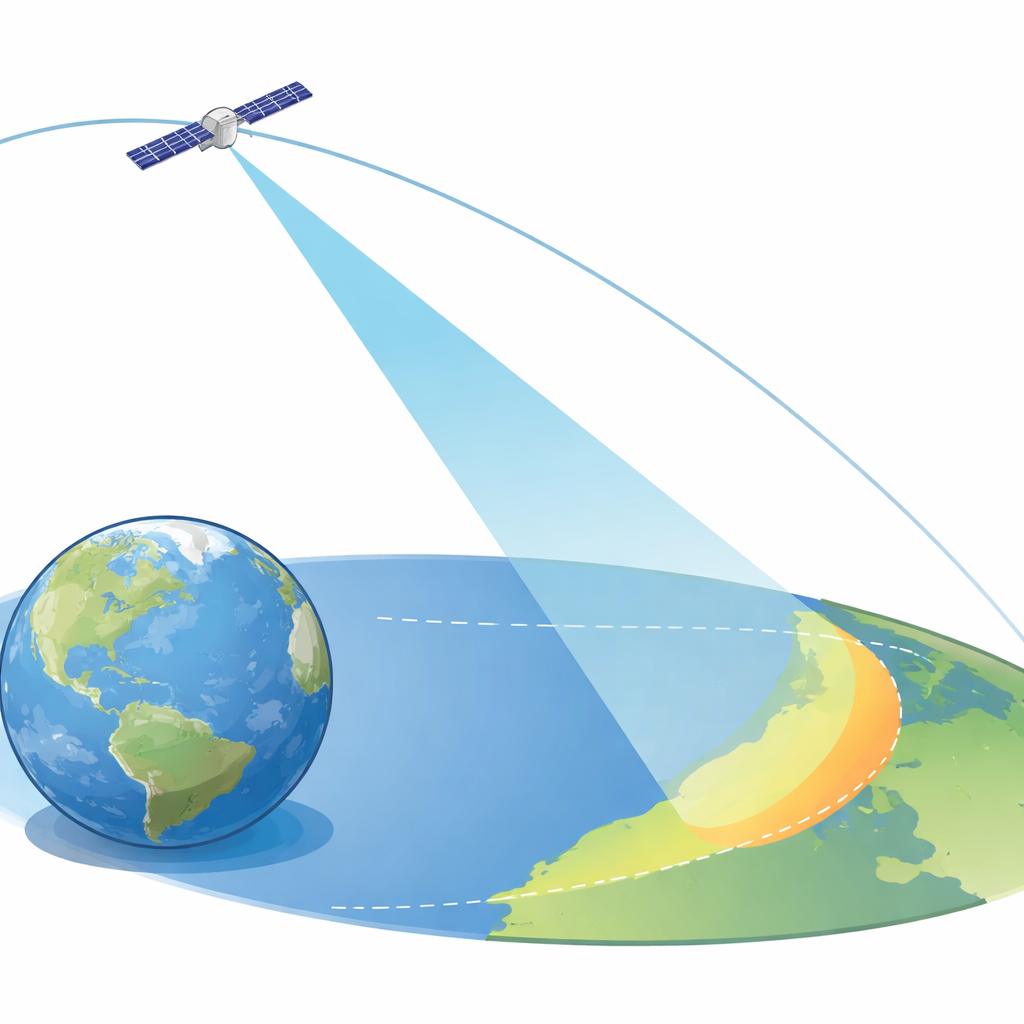

Wenn ein Radar auf einem Satelliten zur Erde hin ausgerichtet ist, zeigt sein Strahl nicht einfach senkrecht nach unten; er trifft die Oberfläche häufig unter einem flachen „Grazing“-Winkel. Dieser Winkel, definiert zwischen dem Strahl und der lokalen Horizontalen an einem Punkt auf dem Boden, beeinflusst stark, wie weit das Radar sehen kann und wie gut es schwache Objekte gegen Hintergrundstörungen erkennen kann. Da sich der Satellit um die Erde bewegt, die sich zudem dreht und leicht abgeplattet ist statt perfekt rund, ändert sich dieser Winkel ständig. Frühere Arbeiten haben die Geometrie oft vereinfacht und die detaillierte Bewegung des Satelliten vernachlässigt, was die Genauigkeit in praktischen Einsatzszenarien einschränken kann.

Dem sich ändernden Bahnverlauf folgen

Die Autoren stützen ihre Methode auf die reale Bewegung von Satelliten in niedriger Erdumlaufbahn unter dem Einfluss der Erdgravitation und der dünnen oberen Atmosphäre. Anstatt die Bahn Punkt für Punkt mit rechenaufwändigen Numeriksimulationen zu verfolgen, verwenden sie kompakte Formeln, die beschreiben, wie sich die wichtigen Bahnparameter mit der Zeit langsam ändern. Zu diesen Parametern gehören Größe und Form der Umlaufbahn sowie die Orientierung der Bahnebene im Raum. Das Modell konzentriert sich auf die dominanten Effekte: die Äquatorwulst der Erde und den Luftwiderstand in dünner Luft, während deutlich kleinere Einflüsse sicher vernachlässigt werden. So wird ein Kompromiss zwischen realitätsnaher Orbitalphysik und ausreichend schneller Rechenbarkeit für den Betrieb erzielt.

Ansichten schrittweise verändern

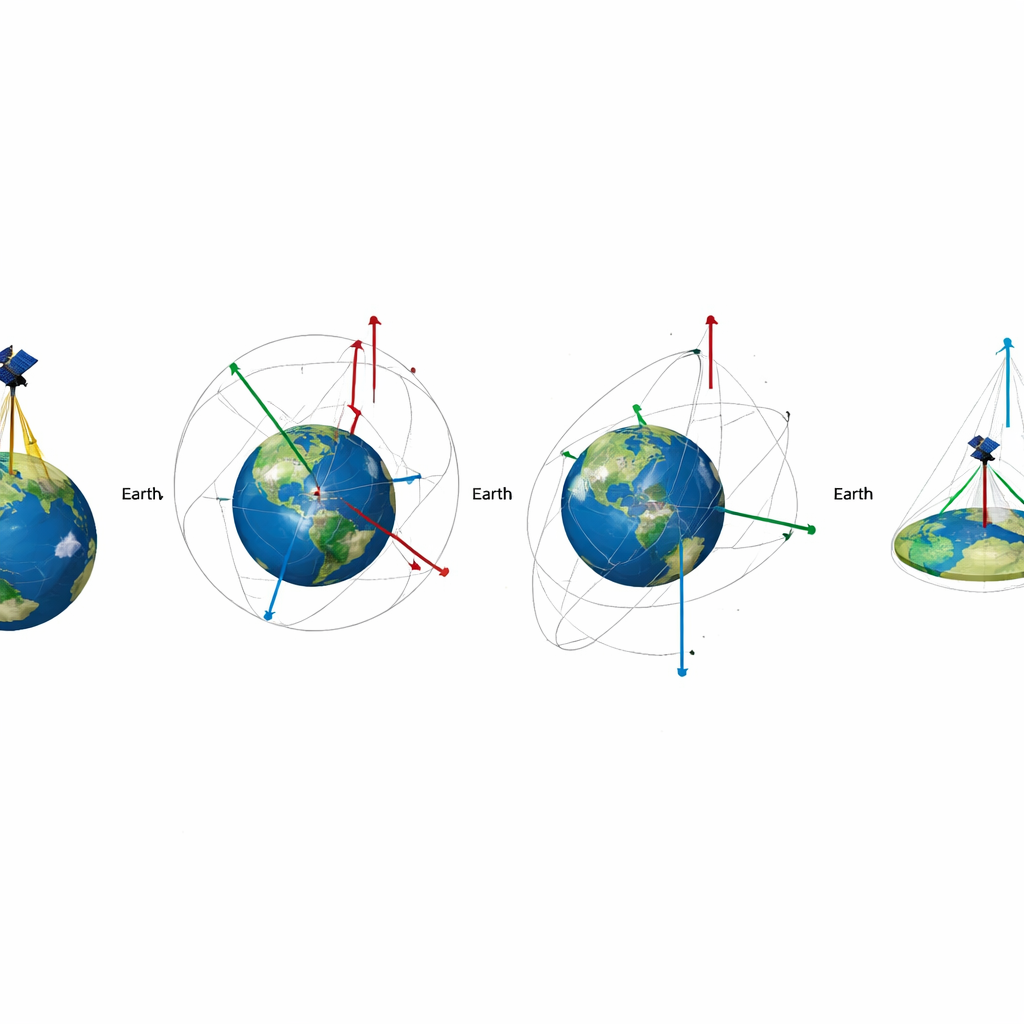

Sobald die Umlaufbahn des Satelliten zu einem gegebenen Zeitpunkt bekannt ist, wandelt die Methode diese Information in die exakte Position des Satelliten relativ zu einem interessierenden Bodenpunkt um. Dazu verknüpfen die Autoren mehrere Koordinatensysteme, die jeweils eine andere Sichtweise bedienen. Zuerst setzen sie den Satelliten in einen raumfesten Rahmen, der sich nicht mit der Erde dreht. Dann konvertieren sie diese Position in einen erdfesten Rahmen, der sich mit dem Planeten mitdreht, wobei internationale Standards verwendet werden, die subtile Bewegungen wie das Taumeln der Erdachse berücksichtigen. Anschließend wechseln sie in einen lokalen Rahmen mit Ursprung am gewählten Bodenpunkt, dessen Achsen nach Norden, Osten und senkrecht nach oben zeigen. In diesem lokalen Rahmen teilt sich die Linie vom Boden zum Satelliten naturgemäß in horizontale und vertikale Komponenten auf, aus denen sich der Grazing-Winkel mittels einer einfachen trigonometrischen Beziehung ergibt.

Prüfung der Methode

Um sicherzustellen, dass ihr vereinfachter Ansatz zuverlässig ist, wenden die Autoren ihn auf einen realen Satelliten der Starlink-Konstellation an und nutzen öffentlich verfügbare Zwei-Zeilen-Bahnparameter. Sie berechnen den Grazing-Winkel für einen bestimmten Bodenort und vergleichen die Ergebnisse mit denen eines hochentwickelten kommerziellen Werkzeugs, das in der Raumfahrtindustrie weit verbreitet ist. Für Dutzende von Zeitpunkten stimmen die beiden Winkelreihen sehr gut überein, mit Abweichungen von weniger als einem Zehntelprozent. Die verbleibenden kleinen Differenzen lassen sich auf technische Entscheidungen bei der Interpolation der Erdrotations- und Orientierungsparameter über die Zeit sowie auf Unterschiede in der numerischen Genauigkeit zwischen Softwareumgebungen zurückführen.

Folgen für die Zukunft

Für Nichtfachleute lautet die Botschaft: Die Arbeit liefert ein klares Rezept, wie Bahnparameter und ein Bodenort in eine genaue Schätzung des Grazing-Winkels eines satellitengestützten Radarstrahls umgesetzt werden — schnell genug für den Echtzeiteinsatz. Durch die sorgfältige Auswahl der physikalisch relevanten Effekte und die Strukturierung des Problems als Folge wohl definierter Koordinatenwechsel zeigen die Autoren, dass hohe Genauigkeit nicht zwangsläufig rechenintensive Mittel erfordert. Ihr Rahmen lässt sich zudem erweitern, um die Geschwindigkeit eines Ziels entlang der Sichtlinie zu berechnen, was direkt in Radar-Doppler-Messungen einfließt. Das ebnet den Weg für zuverlässigere weltraumgestützte Frühwarnsysteme, die schnell verlaufende Ereignisse auf und um unseren Planeten besser verfolgen können.

Zitation: Huang, X., Zhang, Y. Coordinate transformation method for beam grazing angle calculation of space-based early warning radar. Sci Rep 16, 11784 (2026). https://doi.org/10.1038/s41598-026-42233-4

Schlüsselwörter: weltraumbasiertes Radar, Satellitenbahnen, Frühwarnsysteme, Koordinatentransformation, Grazing-Winkel
