Untersuchung von Überdotierungseffekten in transient-flüssig‑unterstützt gewachsenen YBa $$_2$$ Cu $$_3$$ O $$_{7-\delta }$$ Supraleiterfilmen

Warum bessere Stromkabel auf kalte Wissenschaft angewiesen sind

Die moderne Gesellschaft läuft mit Strom, und die verlustarme Übertragung großer Energiemengen wird zu einer wachsenden Herausforderung. Hochtemperatursupraleiter können Strom nahezu verlustfrei transportieren, allerdings nur, wenn ihre atomare Struktur genau abgestimmt ist. Diese Studie untersucht, wie sich ein Schlüsselmaterial, YBCO, mit einer schnelleren Wachstums­methode und verschiedenen Sauerstoffbehandlungen so feinjustieren lässt, dass es künftig noch mehr Strom für Stromnetze, Magnete und andere großskalige Technologien tragen kann.

Wie ein Supraleiter seine Stärke erhält

Bei kupferoxidbasierten Supraleitern wie YBCO hängt die Stromtragfähigkeit davon ab, wie viele elektrische Ladungen oder „Löcher“ sich in speziellen Schichten des Materials bewegen. Diese Ladungen werden hauptsächlich durch den in den Kristall eingebauten Sauerstoffgehalt gesteuert. Bei einem mittleren, sogenannten optimalen Niveau erreicht das Material seine höchste Sprungtemperatur, bei der es supraleitend wird. Theorie und frühere Arbeiten legen jedoch nahe, dass eine leichte Erhöhung des Sauerstoffgehalts über dieses Niveau hinaus — die Überdotierung — die Energieniveaus, die den supraleitenden Zustand stützen, verstärken und die Stromtragfähigkeit näher an ihre fundamentalen Grenzen bringen kann.

Eine schnelle Methode zur Filmherstellung und drei Wege, Sauerstoff zuzufügen

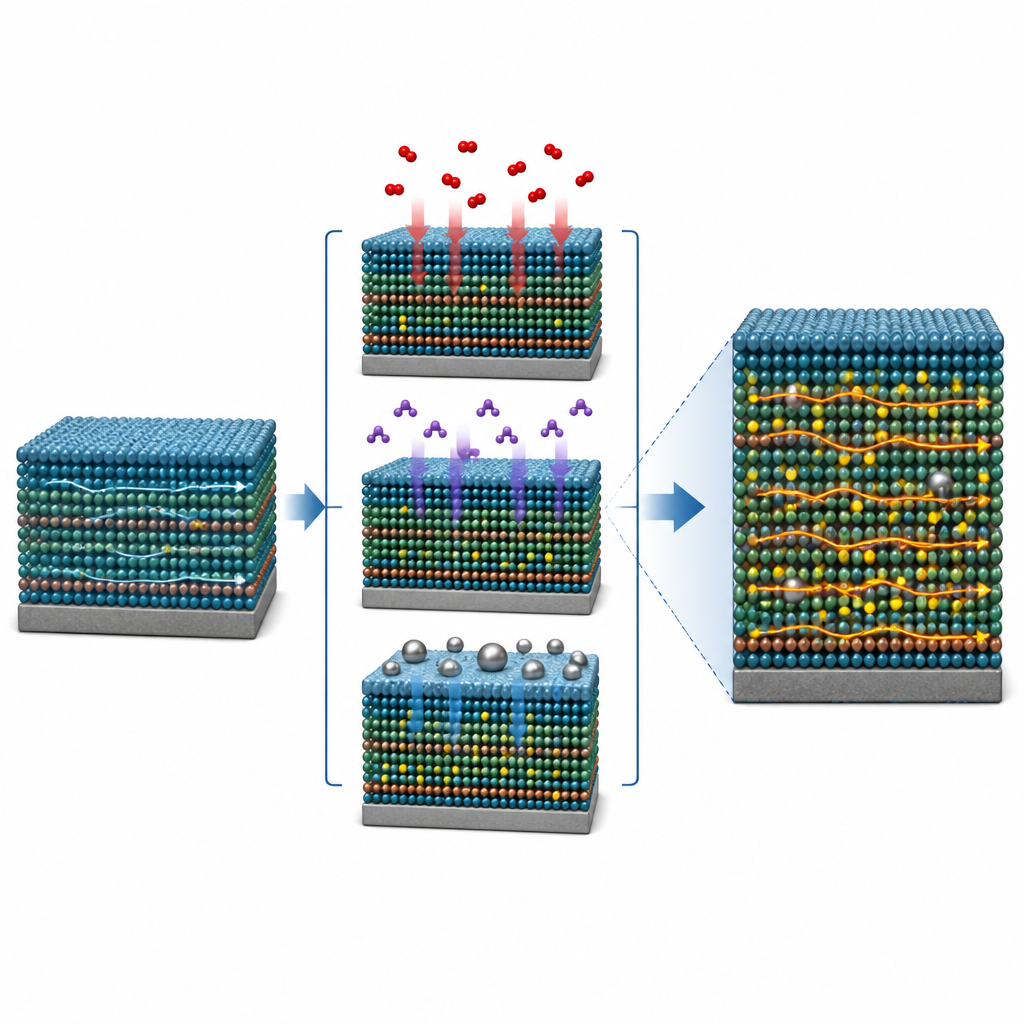

Das Team untersuchte dünne YBCO‑Filme, die mittels Transient Liquid Assisted Growth (TLAG) gewachsen wurden, einem lösungsbasierten Verfahren, bei dem eine kurzlebige Flüssigphase das Kristallwachstum extrem beschleunigt. Diese Methode erzeugt bereits hochwertige beschichtete Leiter bei sehr hohen Wachstumsraten, was für die Senkung der Herstellungskosten attraktiv ist. Nach dem Wachstum benötigen die Filme noch zusätzlichen Sauerstoff, um den gewünschten elektronischen Zustand zu erreichen. Die Forscher verglichen drei Oxygenierungsansätze: konventionelles Erhitzen in Sauerstoffgas, Erhitzen in einem Gemisch aus Sauerstoff und Ozon sowie das Aufbringen winziger Silberinseln auf die Filmoberfläche vor der Sauerstoffbehandlung, die bekannt dafür sind, Sauerstoffmoleküle zu spalten und das Eindringen des Sauerstoffs in den Kristall zu beschleunigen.

Die optimale Kombination aus Ozon und Silber finden

Da das Eindringen von Sauerstoff durch Oberflächenreaktionen und Diffusion gesteuert wird, variierten die Forscher systematisch Temperatur, Behandlungsdauer und Ozonkonzentration. Für Ozon identifizierten sie einen optimalen, engen Bereich niedriger Konzentration und moderater Temperatur, in dem die Filme eine hohe Dichte an Ladungsträgern und starke supraleitende Ströme entwickelten, ohne strukturelle Schäden zu erleiden. Zu wenig Ozon ließ die Filme unterdotiert, während zu viel Ozon oder zu hohe Temperaturen Defekte erzeugten, einschließlich chlorreicher planarer Fehler, die aus der Gasleitung eingeführt wurden und die Leistung verschlechterten. Die Silberdekoration half hingegen, Sauerstoff bei höheren Temperaturen schneller eindringen zu lassen, ohne dass dieselben Schäden auftraten, und sowohl die reine Sauerstoff- als auch die silberunterstützte Methode erzeugten breite Temperaturfenster mit gutem Stromfluss.

Nachweisen, dass die Filme tatsächlich überdotiert sind

Um den Dotierungszustand zu überprüfen, kombinierten die Autoren mehrere Messgrößen: die Supraleiterübergangstemperatur, den Abstand zwischen atomaren Schichten entlang einer Kristallachse, die Dichte mobilisierbarer Ladungsträger und die temperaturabhängige Änderung des elektrischen Widerstands oberhalb des Übergangs. Zusammengenommen zeigten diese Indikatoren, dass sich TLAG‑gezüchtete Filme von unterdotiert über optimal bis in den überdotierten Bereich treiben ließen, nahe an eine kritische Dotierung, bei der sich die elektronische Struktur des Materials ändert. In diesem überdotierten Bereich stieg der Strom innerhalb einzelner Körner wie erwartet an, wenngleich strukturelle Unvollkommenheiten in den TLAG‑Filmen begrenzten, wie nahe sie an die Rekordströme herankamen, die in reiferen, pulslasergezüchteten Filmen erreicht wurden.

Leistungssteigerung durch eingebaute Nano‑Hindernisse

Die Studie testete auch die Überdotierung in Nanokomposit‑Filmen, in denen winzige Partikel und Defekte als Hindernisse wirken, die magnetische Wirbel verankern und so Energieverluste reduzieren. Wenn diese nano‑engineering‑basierten TLAG‑Filme mit Sauerstoff und Silber überdotiert wurden, erreichten sie höhere Körnerströme als einfache TLAG‑Filme bei ähnlichen Ladungsdichten. Das deutet darauf hin, dass die Kombination aus schnellem Wachstum, kontrollierter Überdotierung und gezielt erzeugten nanoskaligen Pinning‑Zentren ein vielversprechender Weg zu leistungsfähigeren supraleitenden Drähten sein könnte.

Was das für künftige Technologien bedeutet

Vereinfacht gesagt zeigt die Arbeit, dass sich TLAG‑gewachsene YBCO‑Filme mit gezielt gewählten Sauerstoffbehandlungen, insbesondere mithilfe von Ozon oder Silber, „über das Optimum hinaus“ einstellen lassen, um mehr Strom zu transportieren. Obwohl diese schnell gewachsenen Filme noch nicht die besten konventionellen Filme erreichen, weist die Fähigkeit, den überdotierten Zustand bei hohen Wachstumsraten und mit zusätzlichen nanostrukturierten Pinning‑Stellen zu erzielen, auf skalierbare, effizientere supraleitende Bänder für Energie‑ und Magnetanwendungen hin.

Zitation: Kethamkuzhi, A., Saltarelli, L., Gupta, K. et al. Exploring the overdoping effects in Transient Liquid Assisted Grown YBa\(_2\)Cu\(_3\)O\(_{7-\delta }\) superconducting films. Sci Rep 16, 15607 (2026). https://doi.org/10.1038/s41598-026-41613-0

Schlüsselwörter: YBCO‑Supraleiter, Überdotierung, Sauerstoffanlagerung, beschichtete Leiter, Nanokomposite
