Energie- und Exergieanalyse eines Kondensat- und Dampfmanagementsystems: Eine Fallstudie des Zuckerwerks Urmia

Warum Zuckerfabriken und Energieverbrauch wichtig sind

Zucker wirkt wie ein einfaches Küchenprodukt, aber seine industrielle Herstellung ist überraschend energieintensiv. In vielen Ländern verbrennen Zuckerfabriken große Mengen Brennstoff, um den Dampf und die Wärme bereitzustellen, die aus Rüben- oder Rohrsaft weiße Kristalle machen. Angesichts steigender Energiepreise, Klima­sorgen und des Drucks, Ressourcen sparsamer einzusetzen, ist es entscheidend zu verstehen, wo Fabriken wertvolle Energie verschwendet und wie sich diese Verluste verringern lassen. Diese Studie wirft einen genauen Blick in ein solches Werk in Urmia, Iran, mit Schwerpunkt darauf, wie Dampf, Warmwasser und Dampfnebenströme gehandhabt werden, und untersucht, welche Teile des Systems effizient arbeiten und welche als große Senken verlorener Nutzbarkeit fungieren.

Die Spur der Wärme verfolgen

In einer Zuckerfabrik erhitzt Dampf zunächst wässrigen Saft in großen Verdampfern, wodurch dickere Sirupe, Kondensat (heißes Wasser) und Niederdruckdampf entstehen. Anstatt diese Wärme wegzuwerfen, versuchen Ingenieure, sie wiederzuverwenden. Das Werk in Urmia verfügt über zwei zentrale Untersysteme dafür: eine Dampf­rückgewinnungseinheit, die Wärme aus Kondensat auffängt und einen Teil davon wieder in nutzbaren Dampf überführt, und eine Dampf­kondensationseinheit, die niederdruckigen Dampf kühlt und kondensiert, damit Anlagen unter Vakuum betrieben werden können. Die Forschenden kartierten die Wege von Dampf, Kondensat und Dampfnebenströmen durch diese Einheiten und maßen Temperaturen, Drücke und Durchflussraten über zwei Produktionssaisons. Anschließend nutzten sie thermodynamische Berechnungen, um nicht nur zu ermitteln, wie viel Energie floss, sondern auch wie viel davon tatsächlich zur Arbeit konvertierbar war.

Von Energie zur „nützlichen" Energie

Die übliche Energiebuchführung behandelt alle Wärme als gleichwertig, doch in der Praxis ist heißer, hochdruckiger Dampf deutlich wertvoller als lauwarmes Wasser. Um diesen Unterschied abzubilden, verwendete das Team sowohl eine Energieanalyse als auch eine aufschlussreichere Methode, die Exergieanalyse genannt wird und den Anteil der Energie verfolgt, der in Arbeit umgewandelt werden kann. Durch den Vergleich eingehender und ausgehender Exergie in einzelnen Komponenten – etwa Blitzbehältern, Wärmetauschern, Pumpen, Kondensatoren und dem Kühlturm – identifizierten sie die Orte, an denen Irreversibilitäten wie große Temperaturdifferenzen und intensives Mischen die meiste nutzbare Energie vernichten. Sie berechneten außerdem einen „Nachhaltigkeitsindex“, der steigt, wenn eine Einheit die Exergie besser nutzt, und ein „Verbesserungspotenzial“, das zeigt, wie viel Spielraum zur Optimierung besteht.

Ein starker Akteur und eine gravierende Schwachstelle

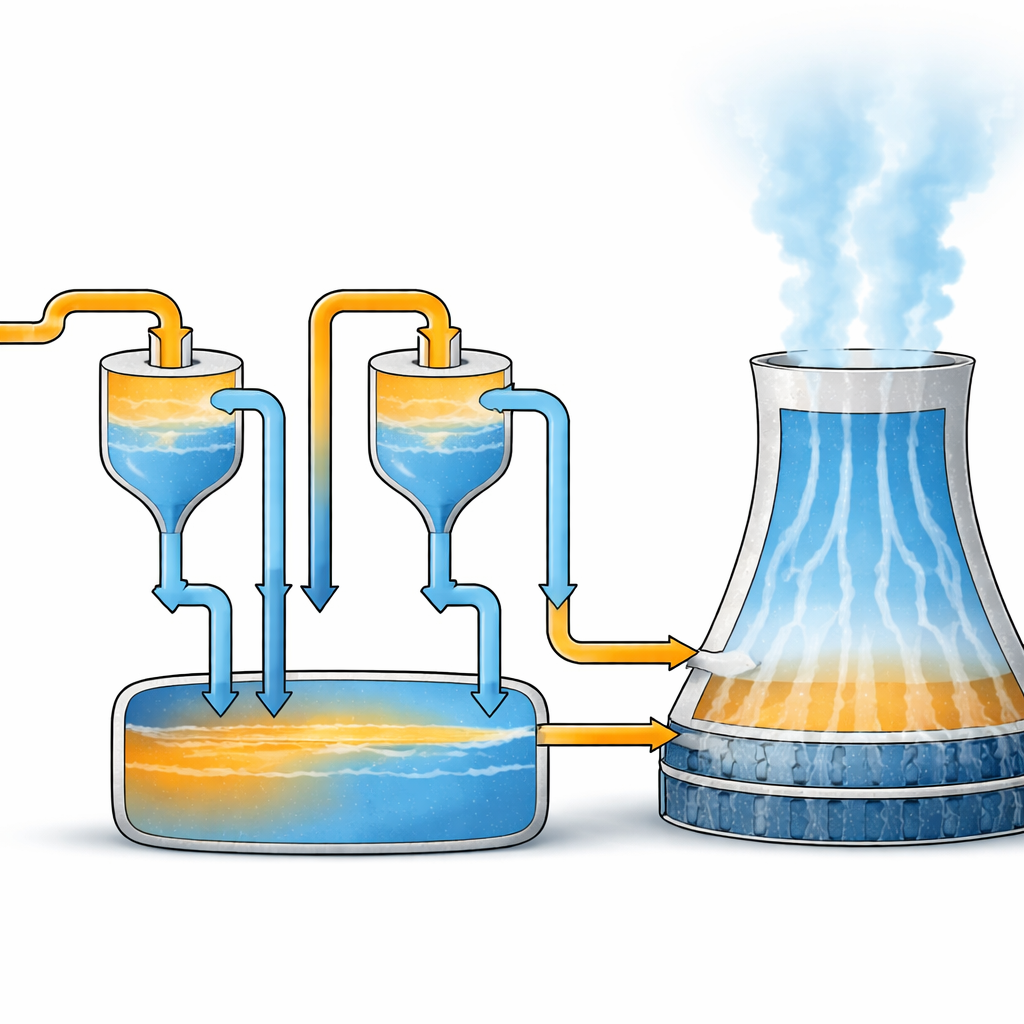

Die Dampf­rückgewinnungseinheit erwies sich als relativ erfolgreich. Sie nutzte Dampf­kondensat in mehreren Blitzbehältern und Wärmetauschern, um Sirup vorzuwärmen und Sekundär­dampf zu erzeugen, wobei nur ein kleiner Anteil der eingehenden Exergie verloren ging. Ihre Exergieeffizienz lag bei etwa 86 Prozent, und ihr Nachhaltigkeitsindex war hoch. Die meisten verbleibenden Verluste stammten von drei Wärmetauschern mit großen Temperaturdifferenzen zwischen heißen und kalten Strömen, was darauf hindeutet, dass bessere Konstruktionen – etwa mehrstufige Wärmetauscher mit kleineren Temperatursprüngen und verbesserter Isolierung – weitere Verluste reduzieren könnten. Im Gegensatz dazu wirkte die Dampf­kondensationseinheit nahezu wie ein Entsorgungssystem für nutzbare Energie: Über 98 Prozent der eingehenden Exergie wurden vernichtet, und ihre Exergieeffizienz war faktisch nahe null. Der größte Schuldige war der Kühlturm, wo Wasser Wärme an die Luft abgibt und teilweise verdampft, gefolgt von den barometrischen Kondensatoren, die Dampf und Kühlwasser vermischen. Zusammengenommen fungieren diese Elemente als erhebliche Abflüsse von Energiequalität.

Abfalldampf in eine Ressource verwandeln

Da in den Kondensations‑ und Kühlungsschritten so viel Exergie verloren geht, kommt die Studie zu dem Schluss, dass der beste Weg zur Verbesserung des Werks nicht darin besteht, lauwarme Abgase zurückzugewinnen, sondern möglichst viel Dampf davon abzuhalten, überhaupt in die Kondensationseinheit zu gelangen. Die Niederdruck­dämpfe aus den letzten Verdampfungs‑ und Kristallisationsstufen sind derzeit nicht für Heizzwecke nutzbar – sie sind schlicht zu kühl. Die Autoren zeigen jedoch, dass dieser Dampf durch mechanische oder thermische Kompression in Temperatur und Druck gehoben werden könnte und damit als Wärmequelle in zusätzlichen Verdampferstufen oder anderen Prozessschritten wiederverwendbar wäre. Das würde die Belastung der Kondensatoren und des Kühlturms drastisch verringern, den Brennstoffverbrauch im Kesselhaus senken und sowohl Kosten als auch Umweltbelastungen reduzieren.

Was das für saubereren Zucker bedeutet

Für Leser ohne Fachkenntnisse ist die Kernbotschaft einfach: In dieser Zuckerfabrik wird nahezu die gesamte „nützliche" Energie, die in das Dampf‑Kondensations‑ und Kühlsystem eingespeist wird, vergeudet, während das Rückgewinnungssystem bereits einen vernünftigen Job beim Recycling von Wärme macht. Indem die Studie genau aufzeigt, wo und wie Exergie vernichtet wird, zeigt sie Zuckerproduzenten, wo Aufrüstungen den größten Nutzen bringen. Technologien wie Dampf­rekompression und besser konzipierte Wärmetauscher könnten den derzeitigen Abfalldampf in eine wertvolle Ressource verwandeln, sodass Zuckerfabriken weniger Brennstoff verbrauchen und weniger Treibhausgase ausstoßen – ohne den Geschmack des Zuckers auf Ihrem Tisch zu verändern.

Zitation: Samadzadeh, N., Fanaei, A.R., Piri, A. et al. Energy and exergy analysis of condensate and vapor management system: a case study of Urmia sugar plant. Sci Rep 16, 10011 (2026). https://doi.org/10.1038/s41598-026-41065-6

Schlüsselwörter: Energie in Zuckerfabriken, Exergieanalyse, Dampf­rückgewinnung, Verluste Kühlturm, industrielle Effizienz
