Einfluss von Messing‑Span‑Zusatz auf Mikrostruktur, Härte und Zähigkeit von Grau­guss

Aus spanendem Abfall stärkeres Gusseisen machen

Grauguss ist der Allrounder für Motorblöcke, Pumpen und schwere Maschinen: günstig und verschleißfest, aber durch seine Sprödigkeit limitiert. Diese Studie untersucht einen pfiffigen Weg, dieses vertraute Material zu zähmen – mithilfe von etwas, das in vielen Fabriken derzeit weggeworfen wird: dünne, lockige Messingspäne aus der Zerspanung. Indem die Forschenden diese Messingspäne in geschmolzenen Gussstahl einrühren, zeigen sie, dass sich die innere Struktur des Metalls gezielt umformen lässt, sodass es je nach Bedarf härter oder zäher wird und gleichzeitig industrieller Abfall recycelt wird.

Warum Sprödigkeit ein Problem ist

Die Nützlichkeit von Grauguss beruht auf winzigen Kohlenstoffblättchen, dem Graphit, die in einer stahlähnlichen Matrix verteilt sind. Diese Flocken tragen zur Schmierung und Dämpfung bei, wirken aber zugleich wie eingebaute Risse. Bei plötzlichen Stößen konzentrieren sich Spannungen an den scharfen Graphiträndern, und das Material kann spröde brechen. Die Industrie sucht nach einer Variante von Grauguss, die die gute Verschleißfestigkeit und Gießbarkeit beibehält, aber Rissbildungen bei Stößen oder wechselnder Belastung besser widersteht.

Eine neue Verwendung für Messingspäne

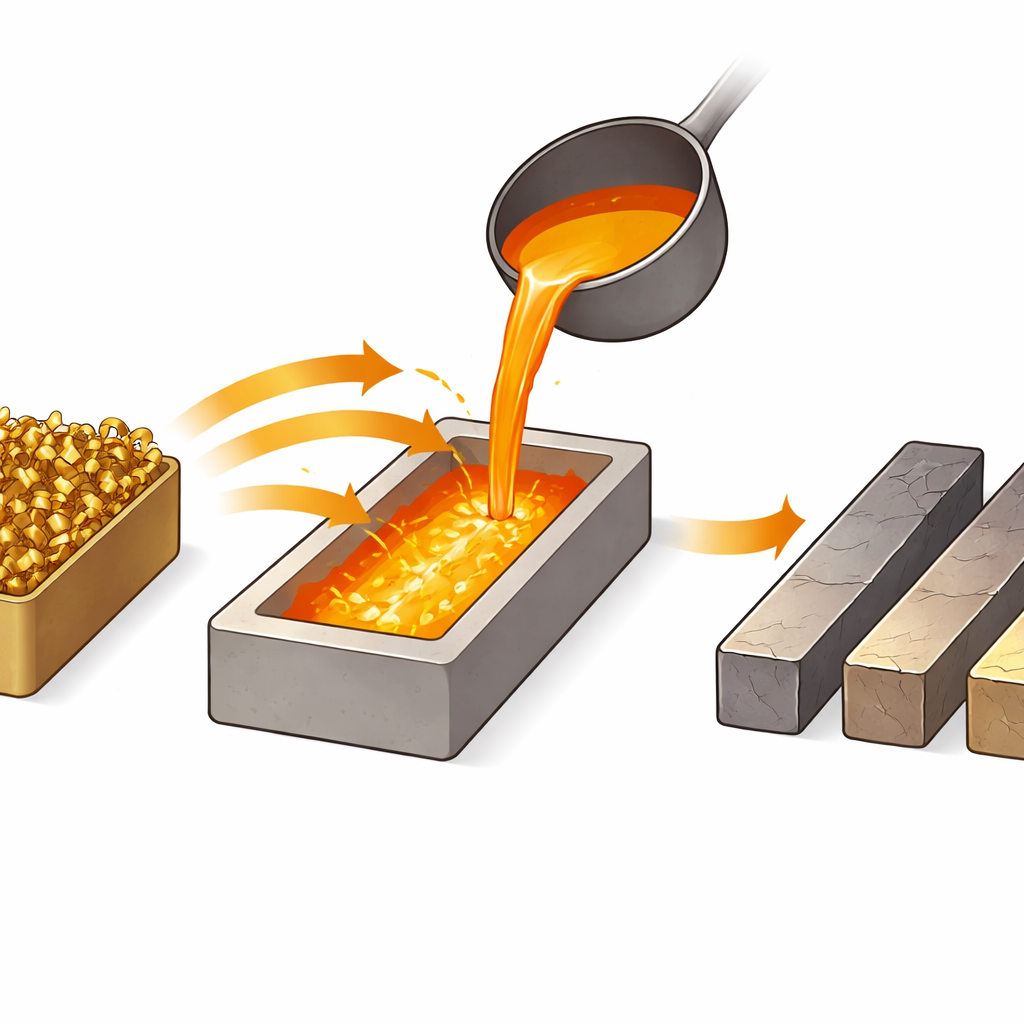

Das Team konzentrierte sich auf „Swarf“ – lange, gewundene Späne, die beim Drehen und Fräsen von Messingteilen entstehen. Messing besteht größtenteils aus Kupfer und Zink, zwei Elementen, die bekanntermaßen die Eigenschaften von Gusseisen beeinflussen. Anstatt reines Kupfer oder Zink zuzugeben, füllten die Forschenden Schaumformen mit Messingspänen und gossen Grauguss mittels verlorener Schaumform ein. Sie stellten vier Werkstoffe her: Standard‑Grauguss sowie Verbundwerkstoffe mit etwa 1, 3 und 5 Gewichtsprozent Messingspänen. Anschließend bestimmten sie Härte (Widerstand gegen Eindrücken), Kerbschlagarbeit (Maß für Zähigkeit) und untersuchten die innere Struktur mit Mikroskopen und Computersimulationen.

Wie sich die Innenstruktur verändert

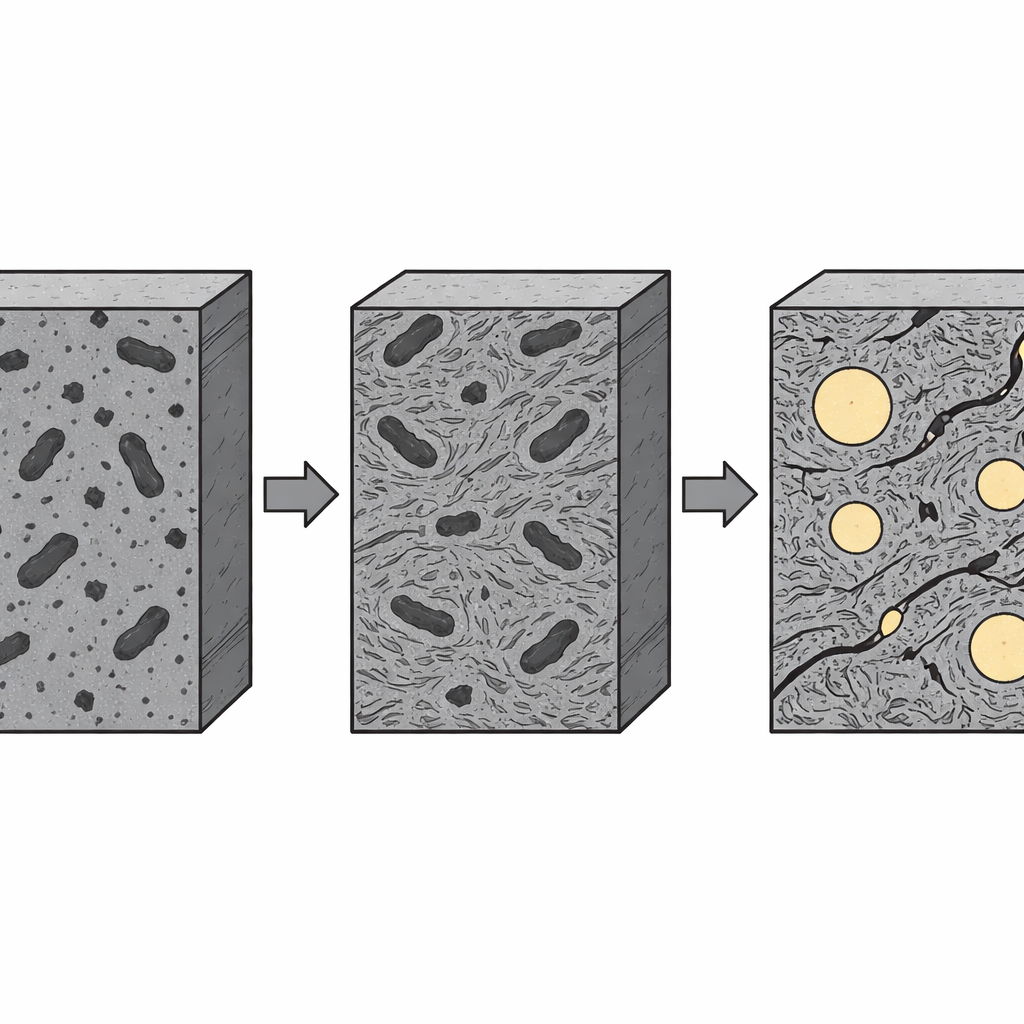

Im Inneren bewirkte die Messingzugabe zwei Effekte gleichzeitig: Sie veränderte das Erstarrungsverhalten und lieferte zusätzliches Kupfer (und etwas Zink) in das Eisen. Bei 1 Prozent Messing lösten sich die Späne vollständig im Schmelzbad auf. Kupferatome diffundierten in die Eisenmatrix und förderten die Ausbildung eines feineren, dichteren Gefüges aus harten und weichen Lagen (Perlit), während gleichzeitig die durchschnittliche Größe der Graphitflocken schrumpfte. Computersimulationen und Bildanalysen zeigten, dass die Flocken kürzer und kompakter wurden und der Lamellenabstand des Perlites geringer wurde. Diese Kombination erhöhte die Härte leicht, von etwa 200 auf 212 Brinell, und steigerte die Zähigkeit geringfügig, weil die rissartigen Graphitdefekte weniger ausgeprägt waren.

Vom einheitlichen Legierungswerkstoff zum Metall‑Metall‑Verbund

Bei höheren Anteilen verschob sich das Verhalten von einfachem Legieren hin zur Bildung eines echten Verbundes. Bei 3 und besonders 5 Prozent Messing lösten sich viele Späne nicht mehr vollständig auf. Stattdessen erstarrten sie als kleine, weiche Messing‑Inseln in hartem Grauguss. Diese Partikel wirkten als „Kaltstellen“ während der Erstarrung und beschleunigten die lokale Abkühlung, was die Verfeinerung von Perlit und Graphit in ihrer Umgebung weiter förderte. Die Mikroskopie zeigte sehr feine Perlit‑Schalen in der Nähe des Messings und eine gemischtere, etwas weichere Struktur weiter entfernt. Die Gesamt‑Härte sank nun leicht unter den Ausgangswert, auf etwa 197 bzw. 185 Brinell, weil das eingebettete Messing selbst deutlich weicher ist. Gleichzeitig wurde das Gefüge um jede Messinginsel komplexer und feiner, was zu geänderten Bruchmechanismen führen kann.

Wie Messingspäne das Eisen zäher machen

Kerbschlagprüfungen lieferten ein eindrückliches Ergebnis: Unmodifizierter Grauguss nahm vor dem Bruch nur etwa 3 Joule auf, die Probe mit 1 Prozent Messing 4,2 Joule, 3 Prozent erreichten 5,7 Joule und 5 Prozent Messingspäne stiegen auf rund 10,6 Joule – mehr als das Dreifache der ursprünglichen Zähigkeit. Aufnahmen der Bruchflächen erklären das Warum. Bei reinem Grauguss und der 1‑Prozent‑Probe verlief der Bruch überwiegend spröde entlang der Graphitflocken. In den 3‑ und 5‑Prozent‑Verbundproben wurden Risse, die in der Eisenmatrix begannen, wiederholt umgelenkt, verlangsamt oder abgestumpft, wenn sie auf Messingpartikel und die verfeinerte Umgebung trafen. Innerhalb des Messings zeigte sich duktileres, napfförmiges Verformungsverhalten, das wie winzige Stoßdämpfer im Eisen wirkt. Dieses Nebeneinander von spröden und duktilen Bereichen zwingt einen Riss, mehr Arbeit zu leisten und seine Richtung mehrfach zu ändern, wodurch vor dem vollständigen Versagen mehr Energie aufgenommen wird.

Was das für Bauteile in der Praxis bedeutet

Für Nichtfachleute ist die Kernbotschaft: Durch das Eingießen gezielt bemessener Mengen an Messingspänen in geschmolzenen Grauguss lässt sich das Verhältnis von Härte zu Zähigkeit steuern. Eine geringe Menge Swarf löst sich und stärkt das Eisen subtil; größere Mengen erzeugen einen Metall‑Metall‑Verbund, in dem weiche Messing‑Einschlüsse die Struktur durch Umlenkung und Dämpfung von Rissen zäher machen. Da der Einsatzstoff Industriemüll ist, ist der Ansatz kostengünstig und ökologisch attraktiv. Mit weiterer Entwicklung könnte diese Strategie zu länger haltbaren, weniger spröden Graugussbauteilen in Motoren, Maschinen und Infrastrukturanwendungen führen und gleichzeitig einen problematischen Abfallstrom in einen wertvollen Rohstoff verwandeln.

Zitation: Ranjbar, M., Javidani, M., Seydaroufi, ZS. et al. Effect of brass-alloy machining-swarf additive on the microstructure, hardness and toughness of gray cast iron. Sci Rep 16, 10005 (2026). https://doi.org/10.1038/s41598-026-40916-6

Schlüsselwörter: Grauguss, Messingspäne, Kupferlegierung, metallische Matrixverbunde, Verbesserung der Zähigkeit
