Analyse der erreichbaren Datenrate bei Multiplexing und Demultiplexing von Orbitalem Drehimpuls mittels E‑Band‑Metaflächen

Warum das für zukünftige Funkverbindungen wichtig ist

Unser Datenhunger wächst unaufhörlich — denken Sie an immersives Virtual Reality, intelligente Fabriken und Milliarden vernetzter Geräte. Die heutigen Drahtlosnetze schöpfen jedoch bereits vieles aus bekannten Techniken wie Aufteilung nach Frequenz oder Polarisation heraus. Diese Arbeit untersucht eine andere Eigenschaft von Funkwellen, den orbitalen Drehimpuls (OAM), und zeigt, wie speziell entworfene Oberflächen ihn nutzen können, um deutlich mehr Daten in dasselbe Spektrum zu packen. Das weist den Weg zu ultraschnellen Verbindungen für künftige 6G‑Netze und darüber hinaus.

Verdrehte Strahlen als zusätzliche Datenbahnen

Licht- und Funkwellen breiten sich normalerweise wie glatte Wellenringe aus. OAM‑Wellen sind anders: Ihre Energie tritt in einer Ring‑ oder Donut‑Form auf, und die Phase windet sich schraubenförmig um die Achse. Verschiedene Windungsmuster — sogenannte Moden — sind in idealen Bedingungen orthogonal zueinander, das heißt, sie stören sich nicht gegenseitig. Im Prinzip kann jede Mode einen eigenen Datenstrom tragen und so viele unsichtbare „Spuren“ innerhalb desselben Frequenzbandes schaffen. Die Herausforderung besteht darin, diese verdrehten Strahlen in praktikabler Hardware zu erzeugen, zu kombinieren, zu trennen und präzise zu modellieren — besonders im Millimeterwellen‑E‑Band, das für ultraschnelle Backhaul‑Verbindungen genutzt wird.

Flache Bauteile, die Funkwellen formen

Die Autoren bauen auf dem Konzept der Metaflächen auf — ultradünne Strukturen aus Arrays winziger, geprägter Metallelemente, sogenannter Meta‑Atome. Durch gezielte Gestaltung jedes Elements kann eine flache Platte die Phase und Polarisation der durchgehenden Wellen an jedem Punkt steuern und fungiert damit als eine programmierbare Schicht aus Linsen und Prismen. In dieser Arbeit entwirft das Team einen neuen Meta‑Atom‑Typ, der auf einer Fabry‑Perot‑ähnlichen Kavität basiert: drei Kupferschichten, getrennt durch verlustarme Dielektriklagen. Durch Anpassung nur zweier geometrischer Winkel in der zentralen Metall‑„I“‑Form erreichen sie sowohl hohe Transmissionswirkungsgrade als auch eine vollständige 360‑Grad‑Phasenkontrolle, bei zugleich geringen Verlusten über das gesamte E‑Band.

Aufbau einer vollständigen verdrehten Strahlenverbindung

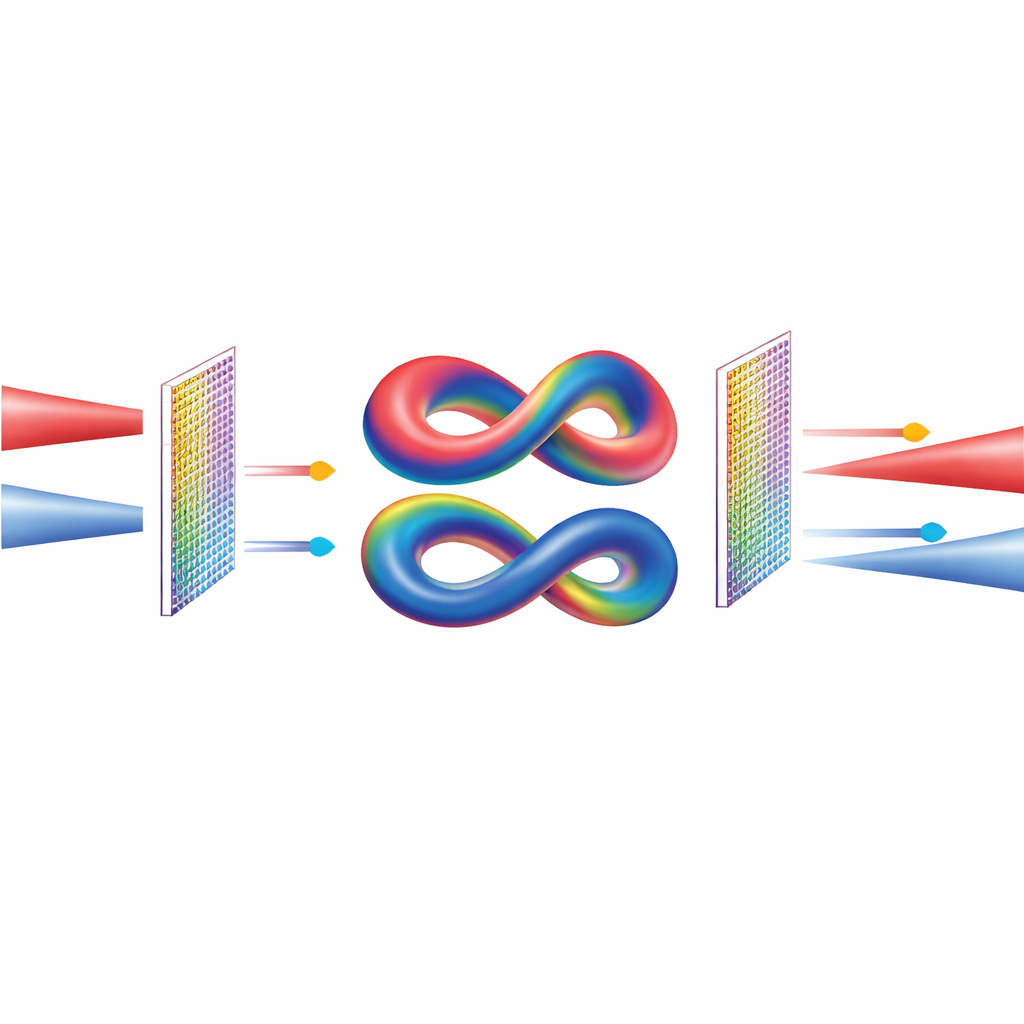

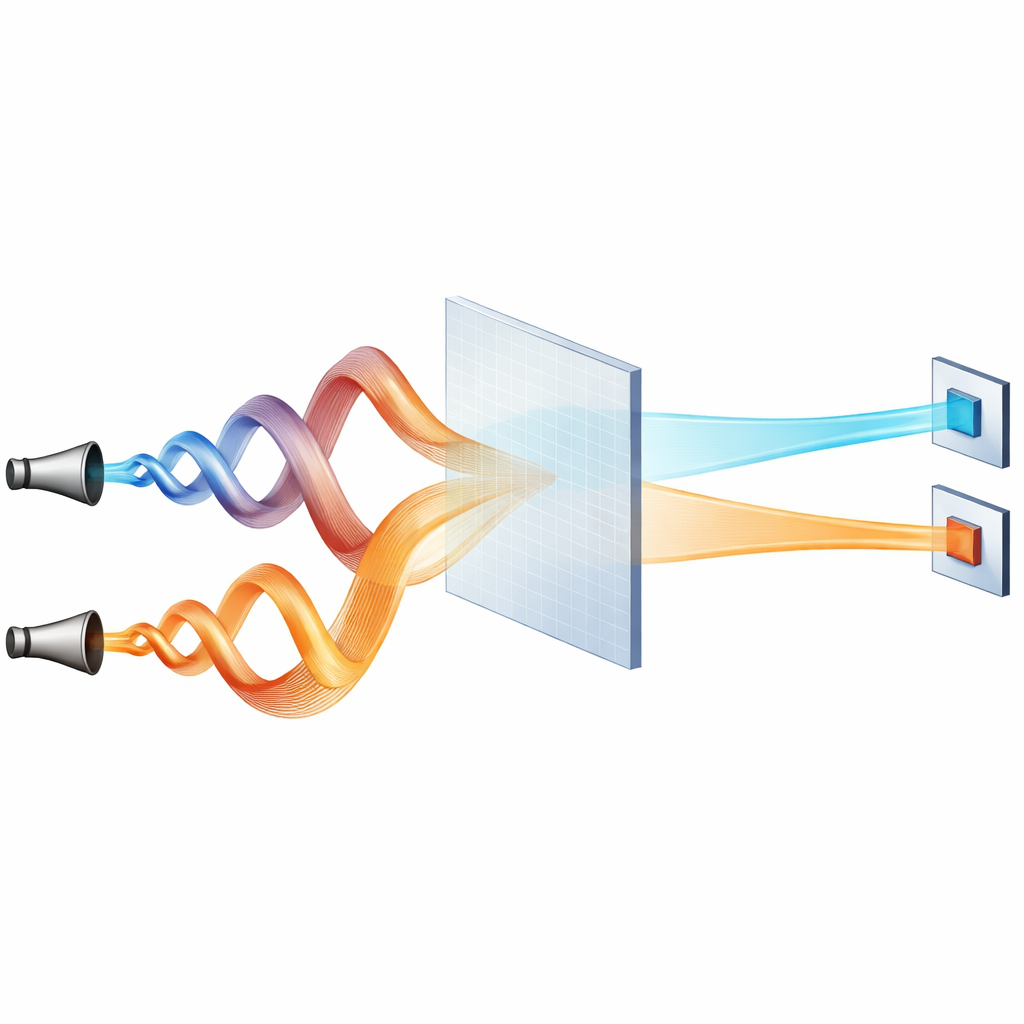

Mit diesen verbesserten Bausteinen fertigen die Forschenden zwei große Metaflächen: eine zum Zusammenführen der Strahlen (Multiplexing) und eine zum Trennen (Demultiplexing). Am Sender wird eine einzelne E‑Band‑Quelle in zwei Gaußsche Strahlen aufgeteilt, die die Multiplexing‑Metafläche aus unterschiedlichen Winkeln treffen. Diese Platte prägt jeweils unterschiedliche Verdrehungsmuster, die zwei OAM‑Moden entsprechen, und kodiert so effektiv zwei separate Datenströme auf überlappende Donut‑förmige Strahlen, die dieselbe Sichtlinie teilen. Am Empfänger fügt eine zweite Metafläche Fokus‑ und Steuerungsmuster hinzu, die die Verdrehung aufheben und die beiden datenführenden Strahlen in unterschiedliche Richtungen lenken, wo einfache Detektoren sie als gewöhnliche, fokussierte Strahlen erfassen können.

Von elektromagnetischen Feldern zu Datenraten

Um zu beurteilen, wie gut dieses System als Kommunikationslink funktionieren könnte, gehen die Autoren über rein visuelle Felddarstellungen hinaus und führen ein „effektives Kanal“‑Modell ein. Sie simulieren, wie sich das elektrische Feld von den Quellen über beide Metaflächen bis zu kleinen Detektorflächen entwickelt, wobei sie eine effiziente Winkel­spektrum‑Methode statt rechenintensiver Vollwellen‑Simulationen verwenden. Durch Integration der simulierten Felder über jede Detektorfläche definieren sie Kanalkoeffizienten, die sowohl die erwünschte Signal­kopplung als auch verbleibende Interferenz zwischen den Moden natürlich enthalten. In Matrixform angeordnet, ergibt sich ein Modell, das mathematisch dem für Multiple‑Input Multiple‑Output (MIMO) Systeme verwendeten entspricht, sodass die Autoren die theoretisch erreichbare Datenrate direkt aus der Physik der Strahlen berechnen können.

Modell im Praxistest

Experimentell messen die Forschenden Amplitude und Phase der von ihren Metaflächen erzeugten und empfangenen Strahlen bei 83 GHz und bestätigen saubere Donut‑Profile sowie die korrekte Anzahl an Windungen für die beiden OAM‑Moden. Anschließend variieren sie die Eingangsleistung über einen großen Bereich und leiten unter Verwendung gemessener Rauschpegel die durch ihr effektives Kanalmodell implizierte erreichbare Datenrate ab. Die daraus resultierenden Datenratenkurven aus Experiment und Theorie liegen über verschiedene Signal‑Rausch‑Verhältnisse eng beieinander; geringe Abweichungen bei sehr niedrigen und sehr hohen Leistungen lassen sich durch Rauschunsicherheiten und kleine Ausrichtungsfehler im Aufbau erklären. Bei der höchsten getesteten Leistung erreicht das System beeindruckende 41,8 Bit pro Sekunde und Hertz Bandbreite.

Was das für die Netze von morgen bedeutet

Vereinfacht gesagt zeigt diese Studie, dass sorgfältig konstruierte flache Oberflächen Funkstrahlen kontrolliert verdrehen und wieder entdrehen können, sodass mehrere hochkapazitäre Kanäle dieselbe Frequenz und Sichtlinie teilen. Entscheidenderweise schlagen die Autoren eine Brücke von detailliertem elektromagnetischem Verhalten zu gängigen Kommunikationskennzahlen und zeigen, dass ihr metasurfen‑basiertes OAM‑System wie ein gut verstandener Mehr‑Antennen‑Link mit sehr hoher spektraler Effizienz funktioniert. Mit weiterer Arbeit — etwa unabhängigen Sendern, mehr Moden und fortgeschrittenen Modulationsformaten — könnten solche Metaflächen‑gestützten OAM‑Verbindungen praktische Bausteine für zukünftige Drahtlosnetze werden, die enorme Datenmengen durch die Luft transportieren müssen.

Zitation: Chung, H., Kim, B., Lee, YS. et al. Achievable rate analysis of orbital angular momentum multiplexing and demultiplexing using E-band metasurfaces. Sci Rep 16, 9826 (2026). https://doi.org/10.1038/s41598-026-40149-7

Schlüsselwörter: orbitaler Drehimpuls, Metaflächen, Millimeterwellen‑Funk, Moden‑Divisions‑Multiplexing, hochkapazitative Kommunikation
