Untersuchung des Reibungskontakts von Hochgeschwindigkeits- motorwellenlagern mit Öl‑Luft‑Schmierung

Schnelle Maschinen reibungslos am Laufen halten

Von Zahnbohrern bis zu Hochgeschwindigkeits‑Werkzeugmaschinen, die Metall für Flugzeuge und Smartphones bearbeiten: Viele moderne Geräte sind auf winzige Kugellager angewiesen, die mit erstaunlichen Drehzahlen laufen. Wenn diese Lager zu stark reiben oder zu heiß werden, nutzen sie sich schnell ab, verursachen Vibrationen und zerstören Präzision. Diese Studie stellt eine einfache, aber entscheidende Frage: Wie lässt sich Schmierstoff am besten in diese schnell bewegten Bauteile einbringen, damit sie länger halten und kühler laufen?

Drei Methoden, ein drehendes Lager zu versorgen

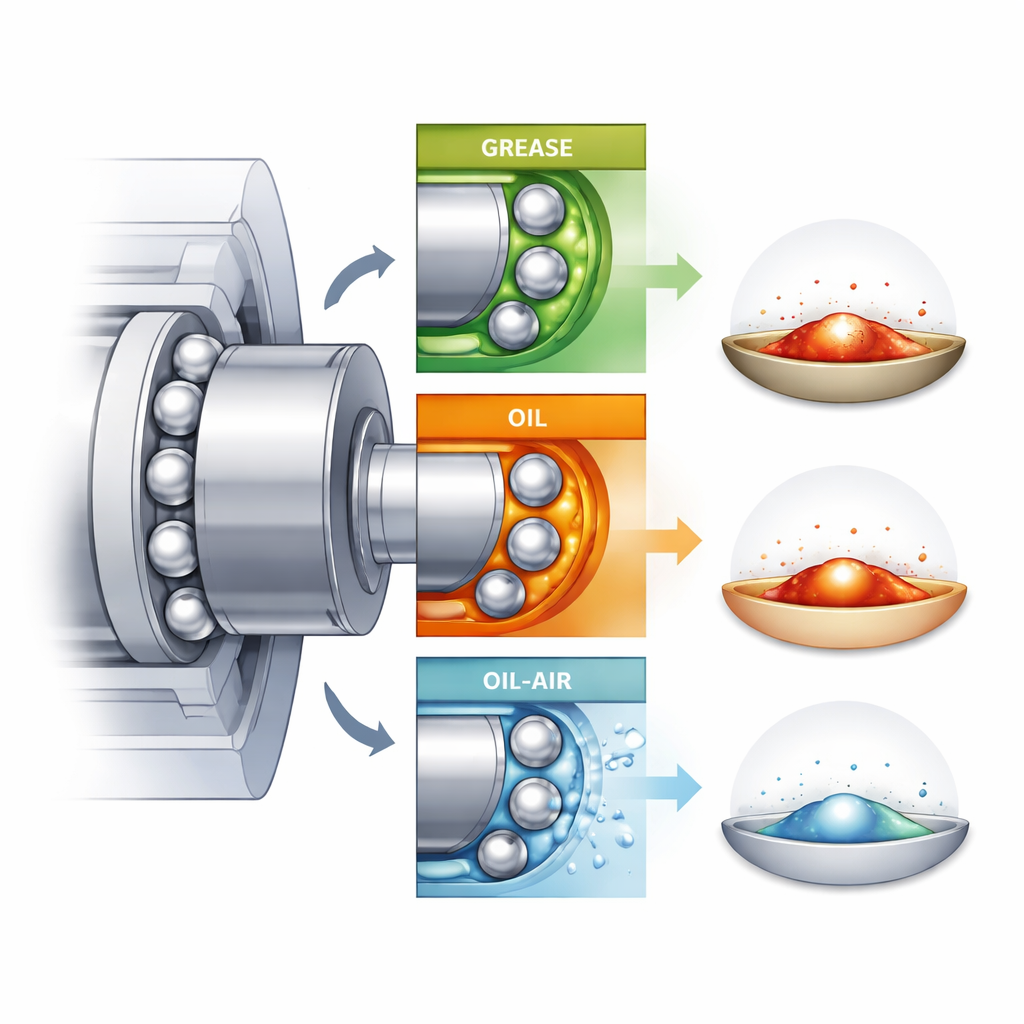

Die Forschenden konzentrierten sich auf den Kontakt zwischen einer Stahlkugel und einer flachen Stahlscheibe, ein vereinfachtes Modell für die Innenflächen eines echten Lagers. Sie verglichen drei gängige Schmierverfahren für diesen Kontakt: Fett, reines Öl und ein Gemisch aus Öl und komprimierter Luft, bekannt als Öl‑Luft‑Schmierung. Fett ist einfach aufzubringen, bleibt aber oft an Ort und Stelle; Öl kann getropft werden, bleibt aber möglicherweise nicht dort, wo es gebraucht wird; und Öl‑Luft nutzt einen feinen Aerosolnebel aus Tröpfchen, der von Luft in die Kontaktzone transportiert wird. Durch sorgfältige Kontrolle der Drehzahl, der auf die Kugel wirkenden Kraft, der Ölmenge und des Luftdrucks konnte das Team beobachten, wie jede Methode Reibung, Temperatur und Verschleiß beeinflusste.

Messung von Wärme, Widerstand und Verschleiß

Während stundenlanger Tests bei Drehzahlen von bis zu mehreren tausend Umdrehungen pro Minute maßen die Forschenden die Reibkraft zwischen Kugel und Scheibe und verfolgten mit einer Infrarotkamera, wie heiß der Kontakt wurde. Nach jedem Test untersuchten sie die Verschleißspuren—sogenannte Wear‑Scars—unter dem Mikroskop, um Breite und Tiefe zu bestimmen, und berechneten das verlorene Materialvolumen. Diese Kombination aus Echtzeitmessungen und detaillierter Nachuntersuchung erlaubte es, Betriebsbedingungen direkt mit der Geschwindigkeit der Oberflächenschädigung zu verknüpfen.

Warum Öl und Luft zusammen besser funktionieren

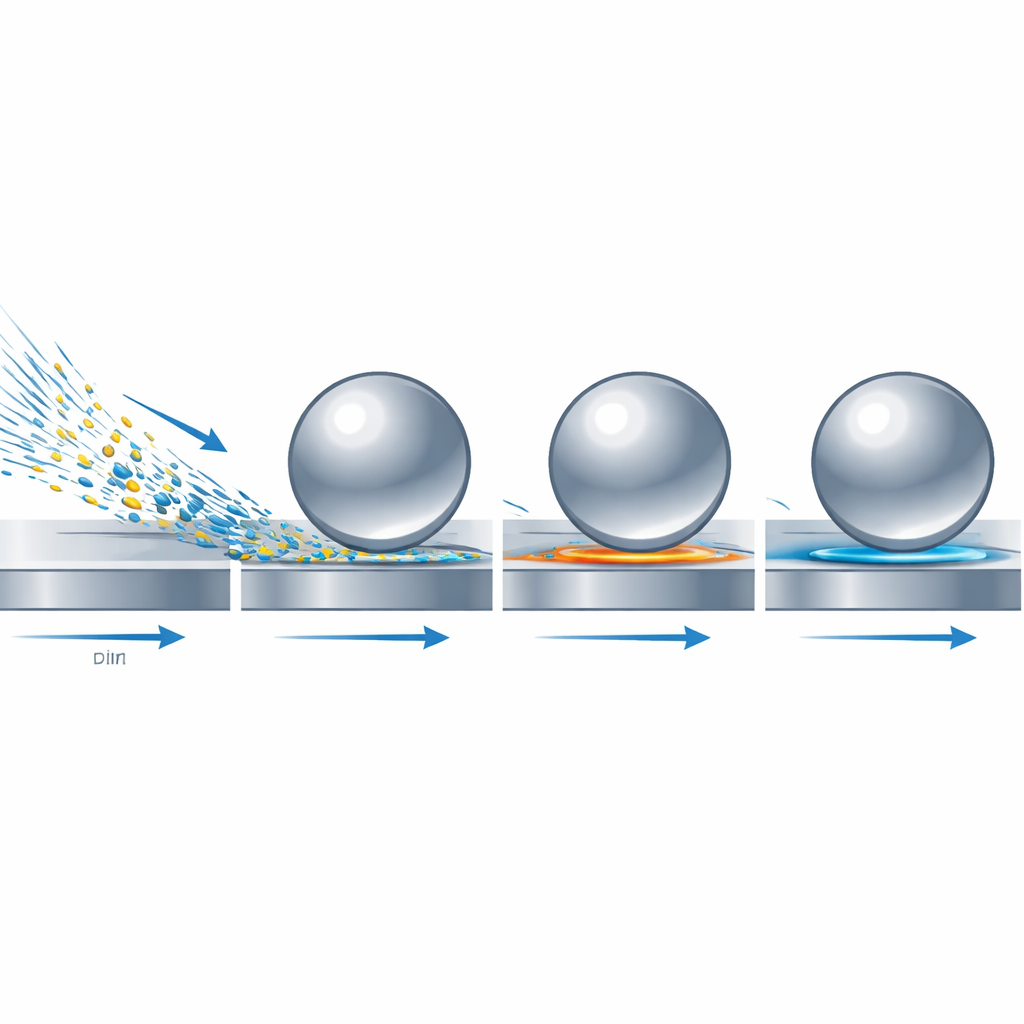

Die Ergebnisse sprachen klar für die Öl‑Luft‑Schmierung. Im Vergleich zu Fett und reinem Öl erzeugte das Öl‑Luft‑Gemisch die geringste Reibung und hielt den Kontakt deutlich kühler—etwa nahe Raumtemperatur statt über 40 Grad Celsius. Mikroskopische Aufnahmen zeigten außerdem, dass Öl‑Luft die schmalsten und flachsten Verschleißspuren hinterließ; das Verschleißvolumen wurde um mehr als 80 Prozent reduziert. Entscheidend ist, dass die strömende Luft kontinuierlich frische, winzige Öltröpfchen in den Kontakt bringt und so einen gleichmäßigen Film aufbaut, der die Metallflächen trennt, während die bewegte Luft selbst Wärme abführt. Fett dagegen kann aus dem Kontakt herausgedrückt werden, so dass Metallflächen direkt aneinander reiben, und reines Öl läuft bei Drehung allmählich ab oder wird weggeschleudert.

Das optimale Zusammenspiel der Betriebsparameter finden

Auch bei Öl‑Luft‑Schmierung ist die Betriebsweise entscheidend. Höhere Drehzahlen halfen, die Reibung leicht zu reduzieren, indem der Ölfilm gestärkt wurde, erhöhten aber gleichzeitig Temperatur und Verschleiß, weil die Flächen häufiger aneinander vorbeigleiteten und das Öl weniger Zeit hatte, im Kontakt zu verbleiben. Eine Erhöhung der Belastung führte zunächst zu mehr Reibung und Verschleiß, reduzierte die Reibung jedoch wieder, sobald der Druck hoch genug war, um den Ölfilm zu stabilisieren; gleichzeitig neigten höhere Lasten dazu, die Temperatur anzuheben. Höherer Luftdruck wirkte wie ein stärkerer Kühllüfter und senkte die Temperatur beständig, ohne die Reibung stark zu verändern. Eine übermäßige Ölzufuhr über ein moderates Maß hinaus veränderte die Reibung kaum, konnte die Kühlung aber verschlechtern, weil eine dickere Schicht Wärme einschließt, obwohl sie die Größe der Verschleißspuren verringerte.

Was das für reale Maschinen bedeutet

Anschaulich zeigt die Studie, dass das Einsprühen eines kleinen, konstanten Ölstroms über komprimierte Luft eine überlegene Methode ist, um schnelllaufende Lager zu schützen. Es reduziert den Energieverlust durch Reibung, hält die Temperaturen sicher niedrig und verlangsamt den Metallverschleiß erheblich. Durch das Abstimmen von Drehzahl, Last, Luftdruck und Ölzufuhr so, dass ein dünner, stabiler Film zwischen den bewegten Teilen entsteht, können Konstrukteure Lebensdauer und Präzision von Hochgeschwindigkeits‑Spindeln in der modernen Fertigung verlängern—bei relativ geringem Schmierstoffverbrauch und ohne Überhitzungsprobleme.

Zitation: Jia, W., Guan, J., Gao, F. et al. Research on the frictional contact behaviors of high-speed motorized spindle bearing with oil-air lubrication. Sci Rep 16, 14352 (2026). https://doi.org/10.1038/s41598-026-39860-2

Schlüsselwörter: Lagerschmierung, Öl‑Luft‑Schmierung, Reibung und Verschleiß, Hochgeschwindigkeitsspindeln, Werkzeugmaschinen‑Zuverlässigkeit
