Nicht-ideale Durchdringung eines Strahlladungstrahls in getrennte Platten basierend auf Driftgeschwindigkeit und Spaltwirkungen

Warum diese Studie wichtig ist

Strahlladungen sind sprengtechnische Werkzeuge, die saubere, tiefe Löcher durch harte Materialien wie Panzerung, Beton oder Gestein schlagen können. Sie werden in militärischen Systemen, in Öl- und Gasbohrungen und sogar zur Nachbildung von Weltraumschrott eingesetzt. Designer gehen meist davon aus, dass der entstehende Metallstrahl gerade wie eine Nadel fliegt. Diese Arbeit zeigt, dass der Strahl in der Realität unordentlicher ist: Er biegt sich, bricht in Stücke und breitet sich aus. Diese Unvollkommenheiten werden besonders wichtig, wenn der Strahl mehrere Metallplatten mit dazwischenliegenden Luftspalten durchdringen muss — eine übliche Schutzanordnung. Ein besseres Verständnis dieses realistischeren Verhaltens hilft Ingenieuren, sowohl effektivere Eindringkörper als auch bessere Panzerungen zu entwerfen.

Wie Strahlladungen Metall durchbohren

Eine Strahlladung ist so aufgebaut, dass beim Explodieren ein konischer Metallliner einknickt und zu einem sehr schnellen, schmalen Strahl gequetscht wird. Die Spitze dieses Strahls kann sich mit mehreren Kilometern pro Sekunde bewegen und bohrt normalerweise einen tiefen, schmalen Krater in ein festes Ziel. Die klassische „ideale“ Theorie geht davon aus, dass der Strahl perfekt gerade entlang der Achse der Ladung bleibt und kontinuierlich ist. Mit diesem Bild lässt sich berechnen, wie tief der Strahl bei einem gegebenen Abstand zwischen Ladung und Ziel (Stand-off) eindringen sollte. Jahrzehntelange Experimente deuten jedoch darauf hin, dass reale Strahlen sich anders verhalten, insbesondere wenn sie lange Spalte oder einen Stapel getrennter Platten durchqueren müssen.

Wenn der Strahl sich biegt und bricht

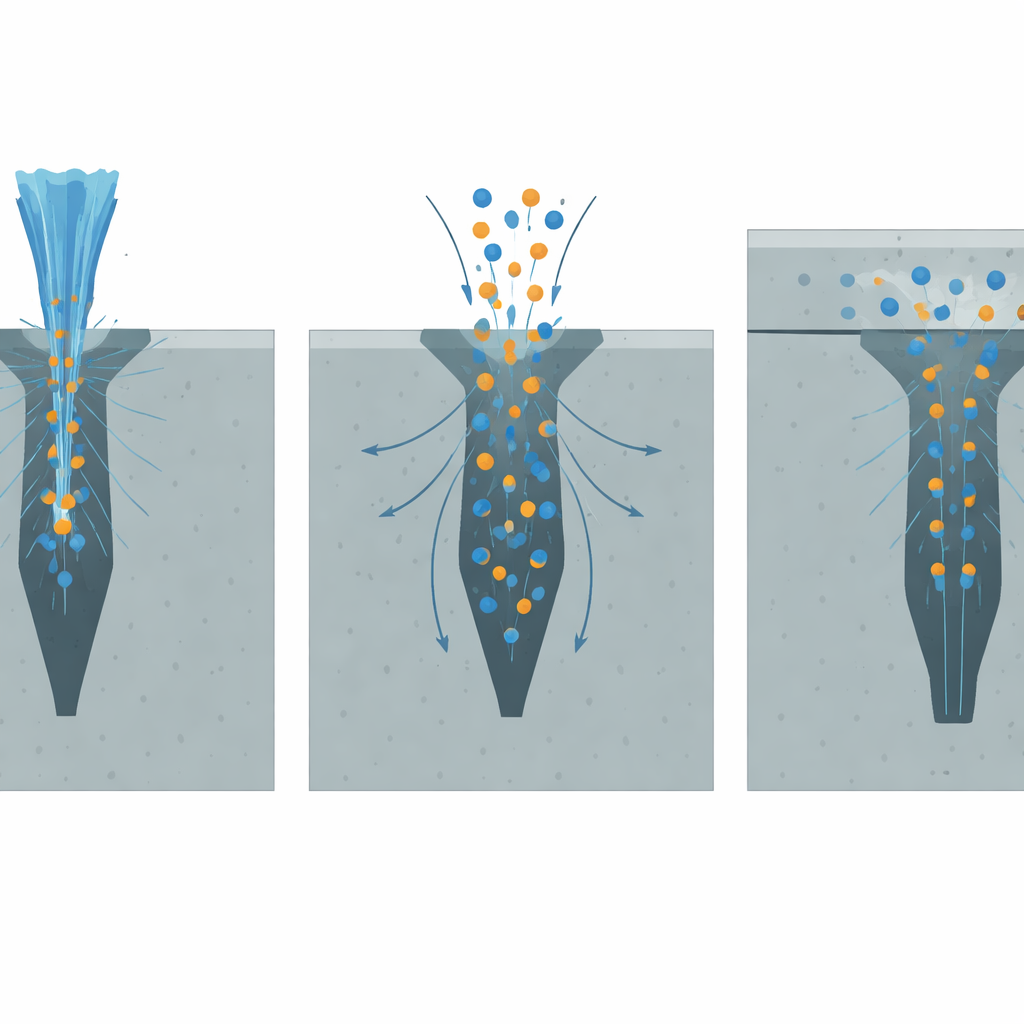

In der Praxis führen kleine Fertigungsfehler und die gewaltsame Fragmentierung des Strahls dazu, dass jedes winzige Metallstück eine seitliche Geschwindigkeit aufnimmt, die als Drift bezeichnet wird. Während sich der Strahl dehnt und fragmentiert, gleichen die Teile eher einer Reihe schneller Partikel als einer glatten Stange. Die Autoren stützen sich auf frühere Arbeiten, um diese Drift als Summe zweier Beiträge zu beschreiben: einen durch Fertigungsungenauigkeiten und einen durch den Zerfallsprozess. Mit wachsender seitlicher Geschwindigkeit wandern Partikel vom schmalen Krater weg, den sie bohren. Wenn ein Fragment weit genug abweicht, schlägt es gegen die Kraterwand statt auf den Boden ein und trägt somit nicht mehr zur Tiefe des Lochs bei. Gleichzeitig verringern wachsende Abstände zwischen aufeinanderfolgenden Partikeln die Effektivität ihres Vorwärtsbohrens weiter.

Aufbau eines realistischeren Modells

Um diese Effekte zu erfassen, erweitern die Forscher die Durchdringungstheorie um sowohl radiale Drift als auch Partikelabstände. Zuerst verwenden sie Computersimulationen und einfache Durchdringungsexperimente in Stahlblöcken, um herauszufinden, wie der Durchmesser des Kraters wächst und wie der Strahl beim Eindringen abbremst. Anschließend passen sie Schlüsselparameter an, die beschreiben, wie schnell Partikel seitlich driften und wie empfindlich die Durchdringungstiefe gegenüber ihrer Abstandshaltung ist. Mit diesen Werten berechnen sie dann, wie sich ein nicht-idealer, partikelartiger Strahl verhalten sollte, wenn er auf mehrere Stahlplatten mit großen Luftspalten dazwischen trifft — eine Nachbildung geschichteter Panzerung oder struktureller Abschirmungen.

Platten in den Weg stellen

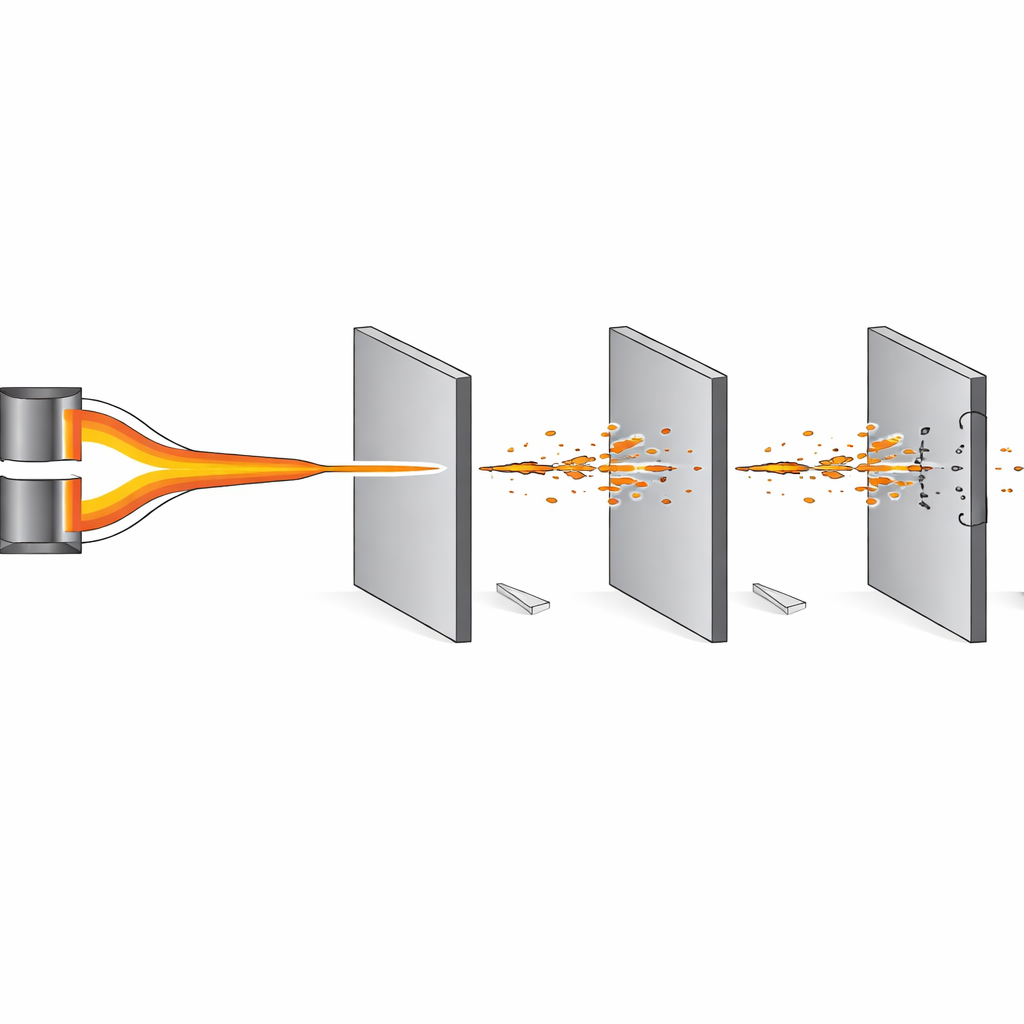

Das Team testete ihr Modell an einem dreiplattigen Stahlziel, das schräg angeordnet war, mit beachtlichen Abständen zwischen den Platten und einer finalen Zeugenplatte dahinter. Hochreine Kupferliner und ein standardmäßiger militärischer Sprengstoff erzeugten die Strahlen. In den Experimenten perforierte der Strahl alle drei Platten leicht, aber nur ein kleiner Teil erreichte die Zeugenplatte und hinterließ mehrere flache Löcher mit einer durchschnittlichen Gesamttiefe von etwa 23 Millimetern. Eine sorgfältige Analyse zeigte, dass Partikel im „Schweif“ des Strahls — jene mit geringerer Geschwindigkeit — unterwegs verloren gingen. Ihre seitliche Drift war groß genug, dass sie gegen Kraterwände schlugen oder aus der Achse flogen und somit nie zur weiteren Durchdringung beitrugen.

Was die Ergebnisse offenbaren

Das neue Modell, das Drift und geplatzte Partikel berücksichtigt, sagte voraus, dass nur Fragmente mit Geschwindigkeiten zwischen ungefähr 5,15 und 6,25 Kilometern pro Sekunde die getrennten Platten durchdringen und dennoch die Zeugenplatte beeinflussen könnten. Es prognostizierte außerdem eine Durchdringungstiefe von etwa 22 Millimetern in der Zeugenplatte — verblüffend nahe an den gemessenen Werten. Im Gegensatz dazu würde die traditionelle ideale Strahltheorie erwarten, dass der gesamte verbliebene Strahl durchgeht und damit eine deutlich größere Tiefe ergibt als beobachtet. Diese Übereinstimmung zeigt, dass es für realistische Vorhersagen entscheidend ist, den Strahl als unvollkommen, gekrümmt und gebrochen zu behandeln.

Fazit für reale Anwendungen

Für Nichtfachleute lautet die zentrale Botschaft: Kleine Unvollkommenheiten in einem Strahlladungstrahl haben große Folgen, sobald dieser Strahl mehrere Spalte oder Schichten durchqueren soll. Seitliche Drift und Abstände zwischen Fragmenten rauben dem Strahl still und heimlich seine Schlagkraft, besonders über große Distanzen. Das nicht-ideale Modell der Autoren liefert eine praktische Methode, um vorherzusagen, wie viel eines Strahls geschichtete Verteidigungen tatsächlich übersteht und wie tief er in der letzten Platte eindringen wird. Diese Einsichten können die Gestaltung wirksamerer Panzersysteme sowie den sichereren und zuverlässigeren Einsatz von Strahlladungen in Technik und Industrie leiten.

Zitation: Xiao, Q.Q., Zu, X.D., Huang, Z.X. et al. Non-ideal penetration of shaped charge jet into spaced plate based on drift velocity and gap effects. Sci Rep 16, 10072 (2026). https://doi.org/10.1038/s41598-026-39841-5

Schlüsselwörter: Strahlladungstrahl, getrennte Panzerung, Durchdringungsmechanik, Sprengtechnik, ballistischer Schutz
