Entwurf einer MIMO-Antenne für 6G-Anwendungen unterstützt durch fraktale Geometrie

· Zurück zur Übersicht

Warum winzige Antennen für zukünftige drahtlose Systeme wichtig sind

Da unsere Telefone, Autos und Geräte schnellere und zuverlässigere Verbindungen verlangen, benötigen die nächsten Generationen drahtloser Netze kompakte Antennen, die hohe Datenraten auf begrenztem Raum unterbringen können, ohne dass sich die Signale gegenseitig stören. Diese Studie zeigt, wie ein kleines, sorgfältig geformtes Antennenarray dazu beitragen kann, diese Anforderungen für kommende 6G‑ und fortgeschrittene 5G‑Systeme zu erfüllen, insbesondere in den stark genutzten Mid‑Band‑Frequenzen, die für Wi‑Fi, vernetzte Fahrzeuge und immersive Anwendungen wichtig sind.

Eine neue Methode, Antennen in kleinen Geräten unterzubringen

Die Forscher entwarfen eine flache, münzgroße Antenne auf einer Leiterplatte, ausgelegt für Frequenzen zwischen etwa 5 und 12 Gigahertz, einem Schlüsselbereich für aktuelles Wi‑Fi und zukünftige 6G‑Dienste. Anstatt auf eine einzelne Antenne zu setzen, entwickelten sie ein vier‑elementiges Multiple‑Input Multiple‑Output (MIMO)‑Layout, das mehrere Datenströme gleichzeitig senden und empfangen lässt. Das erhöht Geschwindigkeit und Zuverlässigkeit, bringt aber auch eine zentrale Herausforderung mit sich: Werden Antennen dicht beieinander angeordnet, neigen sie dazu, sich gegenseitig zu stören. Die Kernfrage des Teams war, wie man vier Antennen auf sehr kleinem Raum unterbringt und gleichzeitig ihre Signale sauber und unterscheidbar hält.

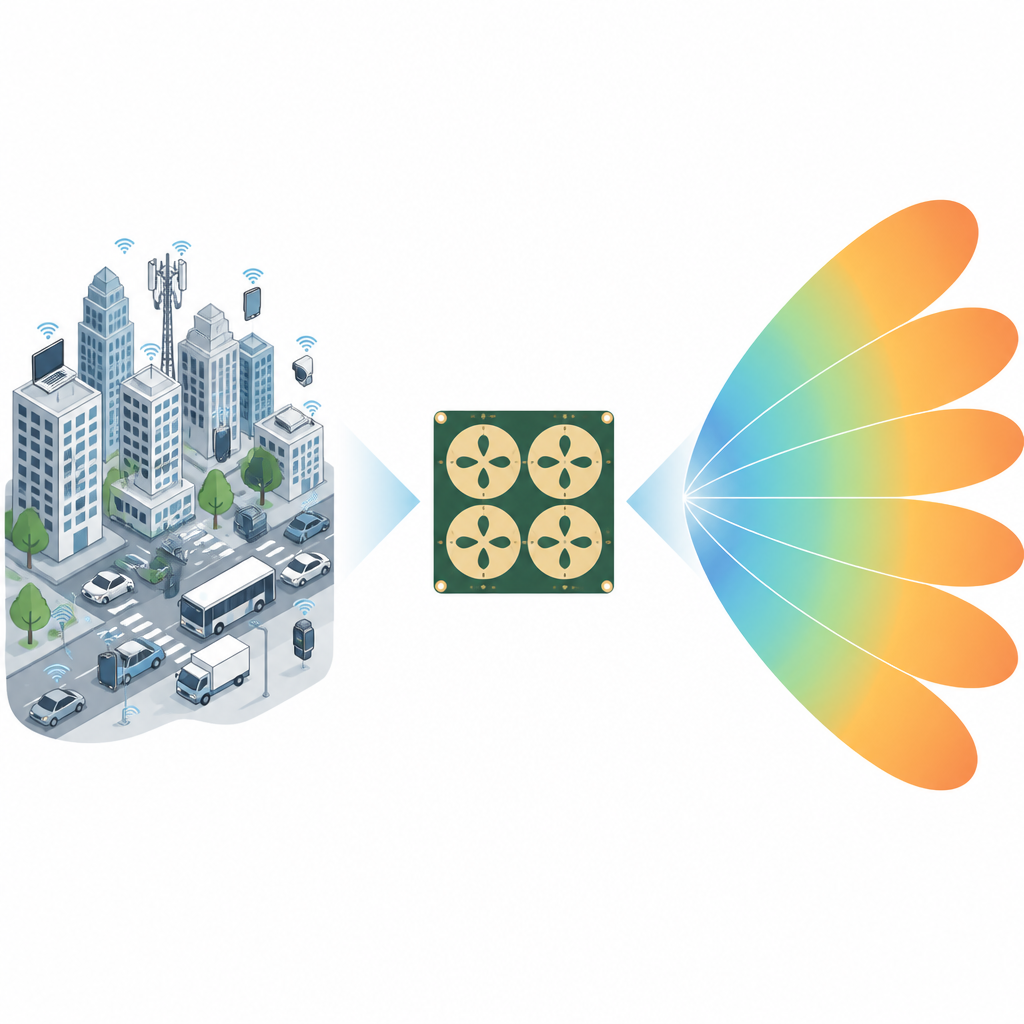

Figure 1. Wie eine winzige Platine mit vier Antennen künftigen 6G‑Geräten hilft, in überfüllten Funkbändern mehr Daten zu senden.
Figure 1. Wie eine winzige Platine mit vier Antennen künftigen 6G‑Geräten hilft, in überfüllten Funkbändern mehr Daten zu senden.

Wiederholende Muster zur Formung von Radiowellen nutzen

Im Zentrum des Entwurfs steht ein spezielles Kupferpatch mit kreisförmigen Formen, die sich in immer kleineren Skalen wiederholen — ein Stil, der als fraktale Geometrie bekannt ist. Ausgehend von einem einfachen Kreis wurden Ringe und kleinere Kreise symmetrisch hinzugefügt und dann kreisförmige Schlitze aus diesem Muster ausgeschnitten. Jede neue Detailebene verändert den Stromfluss auf der Oberfläche, wodurch mehrere nützliche Resonanzfrequenzen entstehen und das Arbeitsband der Antenne gedehnt wird. Durch zusätzliches Beschneiden der Metall‑Masseschicht unter dem Patch gelang es, den nutzbaren Bereich zu verbreitern, sodass das einzelne Element von etwa 5,25 bis 11,3 Gigahertz gleichmäßig anspricht, bei moderatem, aber konstantem Gewinn. Um dieses Verhalten besser zu verstehen und abzustimmen, bauten sie ein Ersatzschaltbild aus Induktivitäten, Kapazitäten und einem Widerstand, das die mehreren Resonanzen der Antenne wie ein mehrstufiger Filter nachbildet.

Vom Einzel­element zum Vier‑Antennen‑Team

Nach der Optimierung des einzelnen fraktalen Patches ordnete das Team zwei davon rechtwinklig an, um ein 1×2‑MIMO‑Layout zu bilden, und erweiterte dies dann zu einem 2×2‑Quadrat aus vier Patches auf einer nur 33 × 33 Millimeter großen Platine. Der entscheidende Leistungstest ist, wie stark jede Antenne mit ihren Nachbarn "spricht", gemessen über sogenannte S‑Parameter und verwandte Größen. Im Bereich von 5,8 bis 11,2 Gigahertz bleibt die unerwünschte Kopplung zwischen den Elementen deutlich unter typischen Entwurfsgrenzen, mit einer Isolation, die häufig besser als 24 bis 35 Dezibel ist. Gleichzeitig behalten die Antennen eine gute Anpassung an die Zuleitungen, sodass die in sie eingespeiste Energie größtenteils abgestrahlt und nicht zurückreflektiert wird.

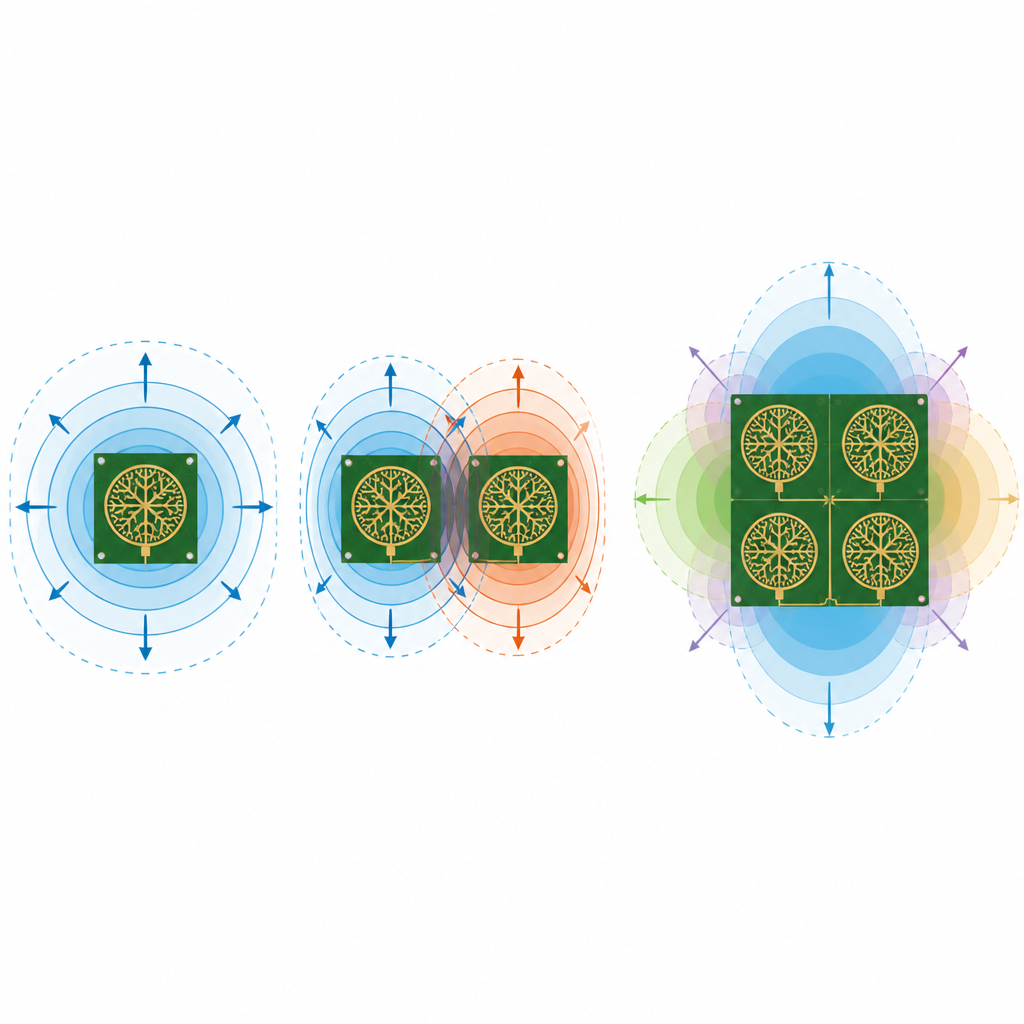

Figure 2. Wie fraktal geformte Antennenflächen Interferenzen verringern und vier Funkkanäle gemeinsam stabil betreiben.
Figure 2. Wie fraktal geformte Antennenflächen Interferenzen verringern und vier Funkkanäle gemeinsam stabil betreiben.

Bewertung des Verhaltens des Arrays als System

Die Studie geht über Basis‑Messungen hinaus und betrachtet, wie sich das Vier‑Antennen‑System in realen Funkverbindungen verhalten würde. Die Autoren berechnen mehrere standardisierte MIMO‑Qualitätsmetriken, darunter wie ähnlich die von verschiedenen Elementen empfangenen Signale sind, wie viel Signalstärke durch Multipfadnutzung gewonnen wird und wie viel Kanalkapazität durch interne Unvollkommenheiten verloren geht. In allen Fällen bleiben die Werte innerhalb weit akzeptierter Grenzen: Die Antennen zeigen sehr geringe Korrelation, hohe Diversitätsgewinne, geringe Verluste in der Kanalkapazität und niedrige insgesamt reflektierte Leistung, wenn alle Ports aktiv sind. Tests in einer anechoischen Kammer bestätigen, dass die Strahlungsmuster stabil bleiben, mit einer Effizienz typischerweise über 90 Prozent und einem Gewinn, der sich über das Band von etwa 2 auf fast 4 Dezibel erhöht.

Was das für alltägliche drahtlose Geräte bedeutet

Einfach ausgedrückt demonstriert diese Arbeit, dass ein kompaktes Quadrat aus vier winzigen, fraktal geformten Antennen einen breiten Abschnitt des Mid‑Band‑Spektrums abdecken kann, während die Signale sauber getrennt bleiben. Das macht das Design zu einer guten Lösung für künftige 6G‑Ausrüstung und fortschrittliche 5G‑Geräte, die hohe Datenraten bewältigen müssen — etwa für Extended Reality, vernetzte Fahrzeuge und dichte städtische Netze —, ohne in der Größe zu wachsen. Während der Prototyp kleine Unterschiede zwischen Simulation und Messung zeigt, hauptsächlich aufgrund von Fertigungsdetails, ist die Gesamtleistung stark und könnte durch verfeinerte Herstellung und größere Arrays weiter verbessert werden.

Zitation: Kumar, A., Kumar, R., Keswani, B. et al. Design of MIMO antenna for 6G applications supported by fractal geometry. Sci Rep 16, 15400 (2026). https://doi.org/10.1038/s41598-026-38312-1

Schlüsselwörter: 6G‑Antenne, MIMO‑Array, fraktale Geometrie, Mid‑Band‑Funk, Breitbandantenne
