Hierarchische Strukturen steuern elektrokalorische und elektromechanische Leistung in PVDF-basierten Tetrapolymeren

Kühlere Wohnungen ohne Erwärmung des Planeten

Klimaanlagen sorgen für Komfort, beruhen aber auf Gasen, die in die Atmosphäre gelangen und Wärme einfangen können. Ingenieure suchen nach neuen Kühlungssystemen, die nicht auf diese Gase angewiesen sind und weniger Strom verbrauchen. Diese Studie untersucht eine besondere Klasse von Kunststoffen, die sowohl Wärme transportieren als auch sich wie winzige Muskeln verformen, wenn Spannung angelegt wird, und weist so auf dünne, leise und hocheffiziente Festkörper-Kühlgeräte hin.

Ein Kunststoff, der auf Abruf heizt und kühlt

Im Mittelpunkt der Arbeit steht ein fluorierter Kunststoff, bekannt als ferroelektrisches Polymer, das von Natur aus winzige elektrische Dipole trägt, die durch ein angelegtes Feld umgeschaltet werden können. Wenn sich diese Dipole neu anordnen, kann das Material entweder Wärme aufnehmen oder abgeben — ein Verhalten, das als elektrokalorischer Effekt bezeichnet wird. Gleichzeitig ziehen die Dipole an der Struktur des Materials und bewirken, dass es sich ausdehnt oder zusammenzieht, was eine elektromechanische Antwort erzeugt. Das Team untersucht ein „Tetrapolymer“ — eine sorgfältig gestaltete Mischung aus vier chemischen Bausteinen — das in früheren Studien bereits ungewöhnlich starke Kühl- und mechanische Effekte bei niedrigen Spannungen gezeigt hatte.

Wärmebehandlung als versteckter Stellhebel

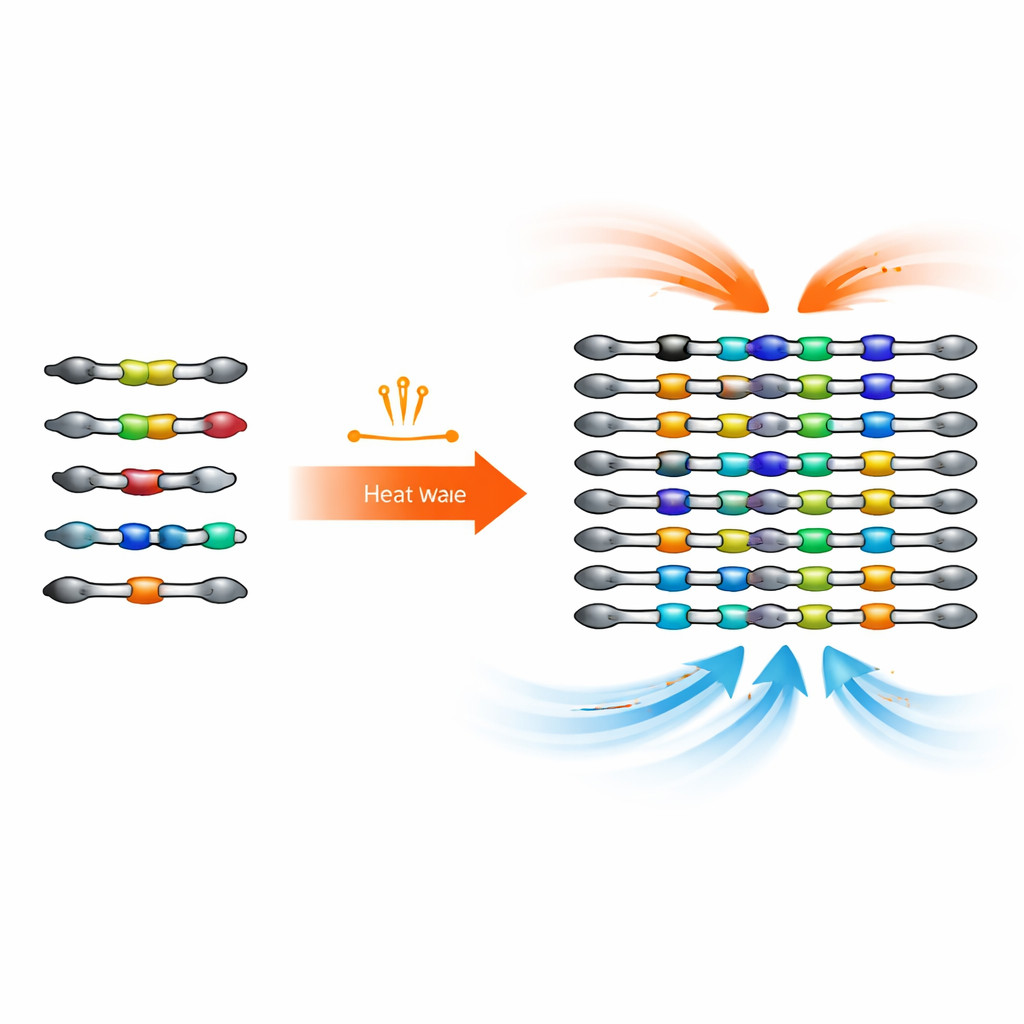

Obwohl die Zutaten des Polymers festgelegt sind, lässt sich ihre detaillierte Anordnung im Feststoff nach der Filmherstellung verändern. Die Autoren konzentrieren sich darauf, was passiert, wenn dünne Polymerfilme über viele Stunden bei verschiedenen Temperaturen erhitzt oder schnell geschmolzen und abgeschreckt werden. Zunächst bildet das Material dünne, gefaltete kristalline Schichten, in denen die sperrigeren chemischen Einheiten größtenteils herausgedrängt werden, so dass Kristalle entstehen, die sich wie ein gewöhnlicheres ferroelektrisches Polymer verhalten. Werden die Filme jedoch nahe ihrem Schmelzpunkt annealiert, haben die Ketten genug Beweglichkeit, um zu gleiten und sich zu strecken, wodurch diese dünnen Schichten in viel dickere, ausgedehnte Schichten umgewandelt werden. Diese strukturelle Umorganisation schafft Raum dafür, dass zuvor ausgeschlossene Einheiten in die geordneten Bereiche eindringen können.

Defekte, die zu nützlichen Merkmalen werden

Zwei Arten von hinzugefügten Einheiten spielen dabei eine Hauptrolle: doppelt gebundene Segmente, die die Kette lokal versteifen, und sperrige Seitenketten, bekannt als CFE. In dünnen Kristallen werden sie größtenteils in die weicheren Umgebungen verdrängt, wo sie wenig bewirken. Nach starkem Tempern zeigen Röntgenstreumessungen, dass die kristallinen Schichten auf das Dreifache ihrer ursprünglichen Dicke wachsen und nun deutlich mehr dieser Einheiten aufnehmen. Die doppelt gebundenen Segmente können in die geordneten Bereiche hinein- und wieder herausgezogen werden, wenn ein elektrisches Feld ein- und ausgeschaltet wird, was große reversible Strukturänderungen antreibt. Die CFE-Gruppen wirken eher wie Anker oder "Pins", die große Domänen in nanoskopische Bereiche zerteilen, deren Dipole sich leicht neu orientieren können. Zusammen verwandeln diese Effekte das Verhalten des Materials von einem steifen, konventionellen Ferroelektrikum in einen agileren, schwach relaxorartigen Zustand, der sehr empfindlich auf elektrische Felder reagiert.

Große Kühlung und große Bewegung gleichzeitig

Die Folge dieser inneren Umorganisation ist dramatisch. Filme, die einfach abgeschreckt oder sanft erwärmt wurden, zeigten eine bescheidene Kühlleistung und geringe feldgetriebene Dehnung. Im Gegensatz dazu wiesen bei 120 °C annealierte Filme, knapp unter ihrem Schmelzpunkt, eine elektrokalorische Entropieänderung von etwa 66,5 Joule pro Kilogramm und Kelvin sowie eine Dickenkontraktion von ungefähr 6 Prozent unter angelegtem Feld auf — mehrere Male mehr als unbehandelte Proben. Bei Betrieb der gleichen optimierten Filme um 50 °C, nahe einem natürlichen Maximum ihrer dielektrischen Antwort, wurden beide Effekte noch stärker und erreichten etwa 100,8 Joule pro Kilogramm und Kelvin sowie 7,6 Prozent Dehnung. Die Forscher demonstrierten außerdem ein einfaches biegsames Bauteil, bei dem ein solcher Film auf einen Metallstreifen geklebt ist; unter Spannung bewegt es sich und ändert seine Temperatur, was auf kompakte selbstangetriebene Kühlpumpen hindeutet.

Was das für die künftige Kühltechnik bedeutet

Für Nichtfachleute lautet die Kernaussage, dass sorgfältige Wärmebehandlung die Leistung fortschrittlicher Kühlkunststoffe drastisch steigern kann, ohne das chemische Rezept zu verändern. Durch das Verdicken und Umordnen der winzigen kristallinen Bereiche im Polymer schufen die Forscher ein Material, in dem kleine elektrische Felder große, reversible Strukturverschiebungen auslösen können, die gleichzeitig Wärme transportieren und Bewegung erzeugen. Dieses doppelte Verhalten ist ideal für Festkörperkühlschränke, die sich zwischen heißen und kalten Oberflächen hin- und herbewegen können, während sie Wärme pumpen — ganz ohne Kompressoren oder Treibhausgase. Die hier aufgezeigten Gestaltungsprinzipien — thermisch abgestimmte Strukturen und gezielt platzierte "Defekte" — bieten eine Roadmap zur Entwicklung der nächsten Generation leiser, effizienter und umweltfreundlicher Kühlgeräte.

Zitation: Rui, G., Zhu, W., Zou, Q. et al. Hierarchal structures tuned electrocaloric and electromechanical performance in PVDF-based tetrapolymers. npj Flex Electron 10, 50 (2026). https://doi.org/10.1038/s41528-026-00553-5

Schlüsselwörter: elektrokalorische Polymerkühlung, ferroelektrische Fluorpolymere, Festkörperkühlung, elektromechanische Aktuation, thermisches Tempern von Polymeren
