AFM-Bildgebung zeigt, dass die unrekonstruierte α‑Al2O3(0001)-Oberfläche inhomogen und rau ist

Warum winzige Oberflächendetails wichtig sind

Aluminiumoxid, oft Alumina genannt, ist ein Arbeitspferd-Material, das in allem von Schutzbeschichtungen über Katalysatoren bis hin zu elektronischen Bauteilen vorkommt. Viele Technologien bauen auf dem Wachstum ultradünner Schichten auf perfekt präparierten Aluminakristallen auf. Jahrzehntelang gingen Wissenschaftler davon aus, dass eine gängige Kristallfläche von Alumina atomar flach und ordentlich geordnet sei und so eine ideale Basisschicht liefere. Diese Studie verwendet hochmoderne Mikroskopie und Computersimulationen, um zu zeigen, dass diese Annahme falsch ist — mit wichtigen Konsequenzen für das Design und die Interpretation von Experimenten an Aluminabasen.

Das alte Bild einer glatten Oberfläche

Die hier untersuchte Kristallfläche ist als (0001)-Fläche des Alpha-Alumina bekannt, der stabilsten Form von Aluminiumoxid. Lehrbücher und viele theoretische Arbeiten behandelten seine unrekonstruierte Form als ein einfaches, flaches Gitter von Aluminiumatomen, die auf darunterliegenden Sauerstoffatomen sitzen. Dieses Modell erfüllte grundlegende elektrische Ausgleichsregeln und war praktisch für Berechnungen darüber, wie Gase und Dünnschichten mit Alumina interagieren. Es legte außerdem nahe, dass die freiliegenden Aluminiumatome sehr reaktiv sein sollten, leicht Wassermoleküle binden und diese spalten würden.

Ein rätselhaftes Missverhältnis mit Experimenten

Im Laufe der Jahre zeichneten Messungen, wie Wasser an dieser Alumina-Fläche haftet, ein verwirrendes Bild. Manche Experimente beobachteten die starke chemische Bindung und die Wasserspaltung, wie von der Theorie vorhergesagt, während andere berichteten, die Oberfläche bleibe größtenteils trocken und inert, sofern der Wasserdruck nicht hoch sei. Verschiedene Techniken widersprachen sich sogar darin, ob Wasser intakt bleibe oder zerfalle. Diese Widersprüche deuteten darauf hin, dass die reale Oberfläche komplizierter sein könnte als das saubere, flache Modell, das in vielen Simulationen und Interpretationen verwendet wurde.

Genauer hinsehen mit Rasterkraftmikroskopie

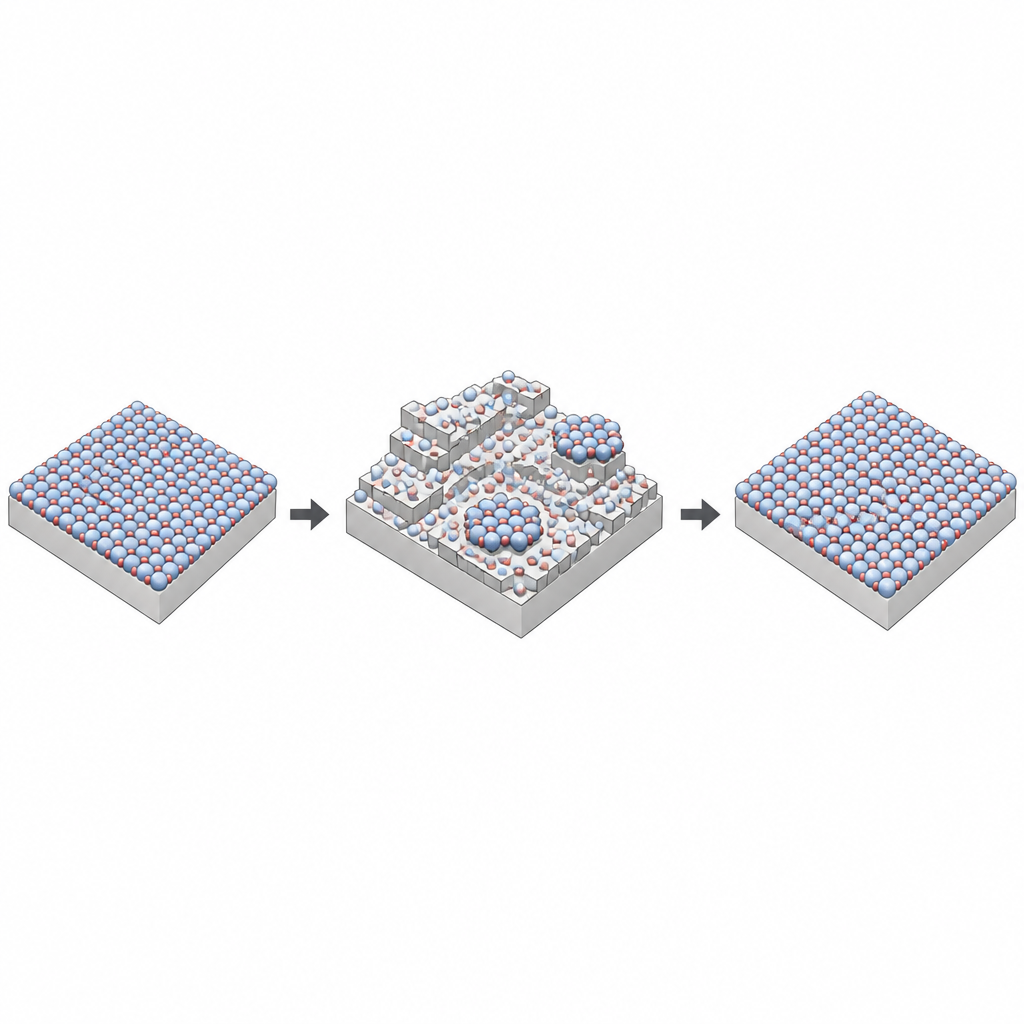

Die Autoren gingen dieses Rätsel mit der nicht-kontaktierenden Rasterkraftmikroskopie an — einer Methode, die die Oberfläche mit einer ultrascharfen Spitze erspürt, ohne sie zu berühren — sowie mit detaillierten quantenmechanischen Rechnungen. Unter Bedingungen, bei denen die Oberfläche unrekonstruierbar bleiben sollte, zeigten die Bilder, dass sie überhaupt nicht flach ist. Stattdessen ist sie auf der Nanoskala rau, mit Stufen und Höhenschwankungen über mehrere Atomlagen hinweg. Nur winzige Inseln von wenigen Nanometern Breite zeigen das ordentliche Aluminium-Muster, das vom traditionellen Modell erwartet wird. Durch chemische Abstimmung der Spitze und den Vergleich der Bilder mit Simulationen bestätigte das Team, dass diese hellen Inseln tatsächlich aluminiumreiche Bereiche sind. Der überwiegende Teil der Oberfläche erscheint jedoch ungeordnet und ist wahrscheinlich sauerstoffreicher.

Wie Hitze die Oberfläche umformt

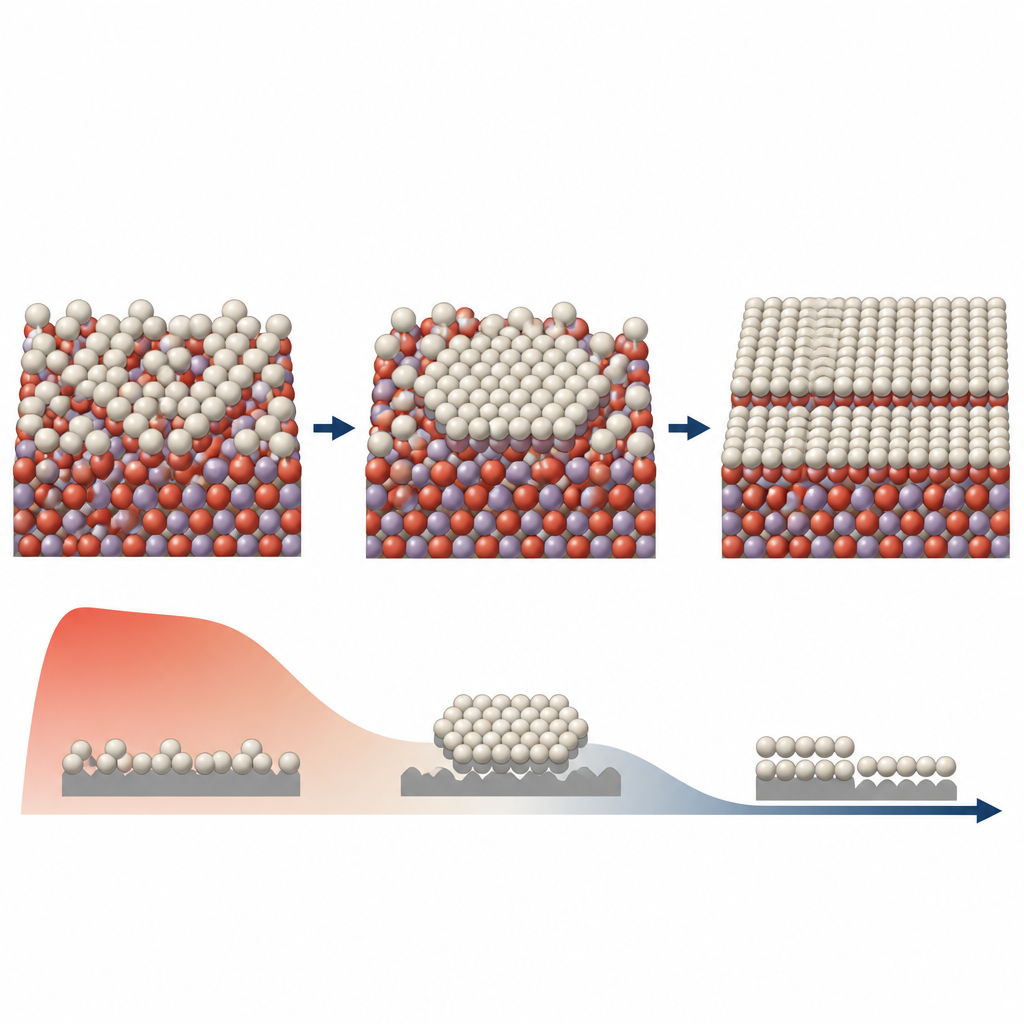

Wurden die Kristalle über etwa 1000 Grad Celsius erhitzt, änderte die Oberfläche ihre Struktur. Sie reorganisierte sich zu einem anderen, komplexeren, aber stark geordneten Muster, das frühere Arbeiten als den thermodynamisch stabilen Zustand identifiziert hatten. Diese rekonstruierte Oberfläche ist deutlich flacher, mit nur kleinen Höhenvariationen innerhalb jeder wiederkehrenden Einheit. Theoretische Berechnungen zeigen, dass diese Rekonstruktion die Oberflächenenergie erheblich senkt, indem Aluminiumatome vollständiger mit dem darunterliegenden Sauerstoff binden und so die stark exponierten Stellen entfernen, die das unrekonstruierte Modell instabil machten. Einmal gebildet, blieb dieser rekonstruierte Zustand bestehen, selbst beim Abkühlen der Proben oder bei Kontakt mit Wasser, was darauf hinweist, dass er nicht leicht umkehrbar ist.

Warum diese neue Sicht wichtig ist

Die Erkenntnis, dass die gebräuchliche unrekonstruierte Alumina-Oberfläche von Natur aus rau und fleckig ist, hat weitreichende Folgen. Sie hilft zu erklären, warum Wasser manchmal stark reagiert und manchmal kaum wechselwirkt, da nur die kleinen aluminiumreichen Inseln die reaktiven Stellen bieten, die die Wasserspaltung begünstigen. Für Technologien, die zweidimensionale Materialien oder andere Dünnschichten auf Saphir wachsen, bedeutet dies, dass die Ausgangsoberfläche weit davon entfernt ist, einheitlich zu sein, was beeinflussen kann, wie neue Schichten keimen und sich ausbreiten. Die Arbeit zeigt, dass weit verbreitete einfache Oberflächenmodelle irreführend sein können und dass ein realistischeres, inhomogenes Bild nötig ist, um alumina-basierte Grenzflächen zu verstehen und zu kontrollieren.

Zitation: Hütner-Reisch, J.I., Conti, A., Kugler, D. et al. AFM imaging reveals the unreconstructed α‑Al₂O₃(0001) surface to be inhomogeneous and rough. Nat Commun 17, 4692 (2026). https://doi.org/10.1038/s41467-026-73690-0

Schlüsselwörter: Alumina-Oberfläche, Rasterkraftmikroskopie, Saphir-Substrat, Oberflächenrekonstruktion, Dünnschichtwachstum
