Fahrplan der Phasenübergänge in hafnia-basierten Supergitter-Filmen

Warum winzige Kristallverschiebungen für künftige Speicher wichtig sind

Moderne Geräte verlassen sich auf Speicher, die Daten auch im ausgeschalteten Zustand behalten. Hafnia-basierte Materialien, hergestellt aus dem Element Hafnium, sind starke Anwärter für die nächste Generation solcher nichtflüchtigen Speicher in Telefonen, Computern und Rechenzentren. Ihr innerer Kristallaufbau ist jedoch unruhig und neigt zu Formänderungen, die elektrische Signale, die Informationen codieren, unbemerkt löschen oder abschwächen können. Diese Studie blickt tief in diese Kristalle, Atom für Atom, um genau zu kartieren, wie sich ihre Struktur unter Belastung verändert und wie Ingenieure diese Änderungen zähmen könnten, um schnellere, kühlere und zuverlässigere Speicherschips zu bauen.

Ein sauberes Testfeld für schwierige Kristalle schaffen

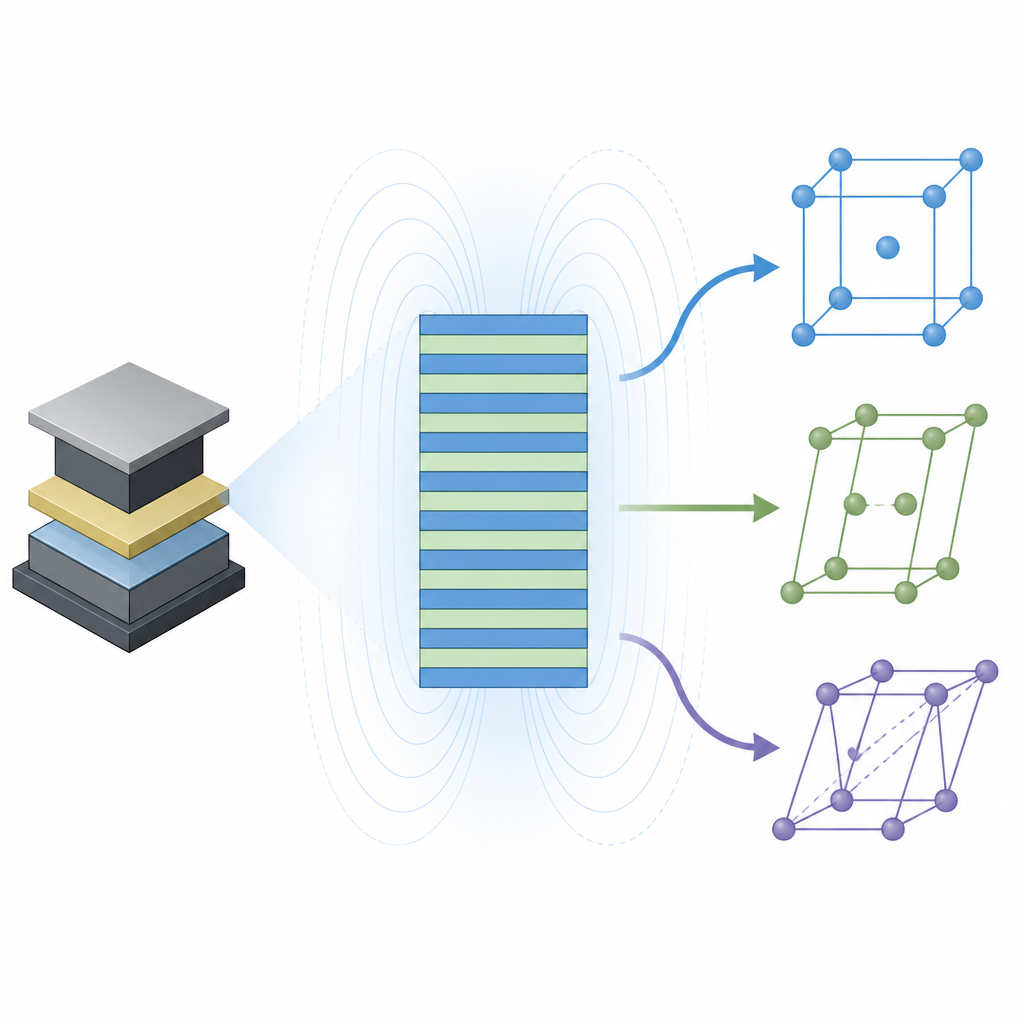

Um die Unordnung gewöhnlicher Dünnschichten zu vermeiden, fertigten die Forscher ultraordentliche „Supergitter“ aus abwechselnden Schichten von Hafniumoxid mit Zirkonium gemischt und reinem Zirkoniumoxid. Diese Stapel wurden auf einem passenden Kristallsubstrat gezüchtet, sodass der gesamte Film sich wie ein einzelner, gut geordneter Kristall verhielt. Mit fortschrittlichen Elektronenmikroskopen konnten sie sowohl die schweren Metallatome als auch die leichteren Sauerstoffatome im Gitter sehen. Die Filme beherbergten naturgemäß mehrere Kristallformen, die Hafnia annehmen kann, darunter eine polare Form, die eine elektrische Polarisation trägt, und andere unpolare Formen, die das ferroelectriche Verhalten stören. Diese sorgfältig gestaltete Struktur bot eine klare Bühne, um zu beobachten, wie sich eine Form in eine andere wandelt.

Beobachtung von Phasenschaltern unter einem unsichtbaren Anstoß

Das Team nutzte den Elektronenstrahl des Mikroskops nicht nur zur Bildgebung der Atome, sondern auch als kontrollierten Auslöser. Der Strahl erzeugte ein subtil elektrisches Umfeld im Film und stieß die Atome zur Umordnung an. Durch zeitliche Bildfolgen verfolgten sie, wie der Kristall zwischen drei Schlüsselphasen wechselte: einer orthorhombischen Phase, die elektrische Polarisation trägt, einer tetragonalen, unpolaren Phase, und einer monoklinen Phase, die ebenfalls unpolar ist und die Speicherleistung verschlechtert. Sie beobachteten, dass der Weg zwischen diesen Phasen kein einfacher Sprung ist, sondern eine Abfolge von Zwischenschritten, die jeweils durch leicht verschiedene Abstände und Verzerrungen der Metall- und Sauerstoff-Untersysteme gekennzeichnet sind.

Asynchrone Bewegung von Metall- und Sauerstoffatomen

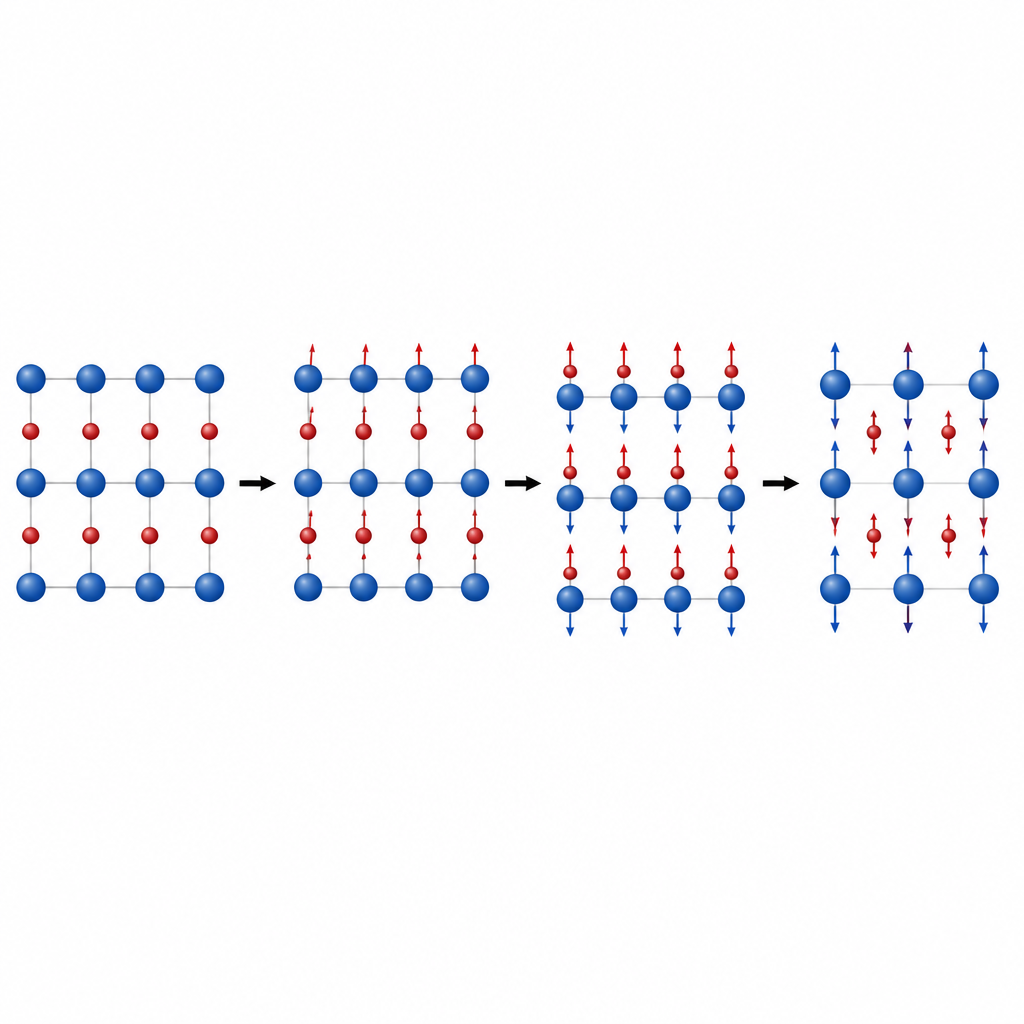

Eine zentrale Beobachtung ist, dass Metall- und Sauerstoffatome nicht im Gleichschritt wandern. Bei manchen Übergängen, etwa zwischen der tetragonalen und der polaren orthorhombischen Form, verschieben sich zuerst die Metallatome und erzeugen ein Muster aus breiteren und schmaleren Reihen, während die Sauerstoffatome nahezu fest bleiben. Erst danach gleiten die Sauerstoffionen, um elektrische Polarisation zu erzeugen oder zu löschen. Bei anderen Übergängen, insbesondere zwischen der polaren Phase und bestimmten monoklinen Formen, können die Sauerstoffatome zuerst wandern, gefolgt von den Metallatomen. Diese „asynchrone Untersystemverzerrung“ bedeutet, dass der Kristall je nach Ausgangsphase, Polarisationsrichtung und der Verteilung von Verspannungen in der geschichteten Struktur unterschiedliche schrittweise Pfade verfolgt.

Wechsel zwischen polarer und antipolarer Ordnung

Innerhalb der orthorhombischen Phase kann sich das Material auf zwei unterschiedliche Weisen verhalten. Im ferroelectrichen Zustand richten sich die lokalen elektrischen Dipole aus, während im antiferroelectrichen Zustand benachbarte Dipole entgegengesetzt zeigen und sich aufheben. Die Studie zeigt, dass der Wechsel zwischen diesen beiden Zuständen nicht den Umbau des Metallgerüsts erfordert. Stattdessen kehren nur die Sauerstoffionen ihre Dipolordnung um und kippen Bereiche von polar zu antipolar und zurück. Da diese Veränderung relativ kleine Bewegungen umfasst, kostet sie wahrscheinlich weniger Energie und kann schnell ablaufen, was für energiearme, langlebige Speichergeräte wünschenswert ist. Die Experimente zeigen außerdem, dass unter den richtigen Bedingungen sogar Schichten, die normalerweise die polare Form vermeiden, in den antiferroelectrichen Zustand gedrängt werden können.

Was das für künftige Speichertechnologien bedeutet

Indem sie kartieren, wie jede Kristallform wächst, schrumpft und ineinander überführt wird, liefern die Autoren einen praktischen Fahrplan für Ingenieure, die die nützliche polare Phase stabilisieren und die schädlichen unpolaren Phasen vermeiden wollen. Ihre Arbeit legt nahe, dass sorgfältige Kontrolle der Kristallorientierung, eingebauter Verspannung und Schichtgestaltung das Material auf günstige Übergangspfade lenken und den Speicher über viele Zyklen aktiv halten kann. Am wichtigsten ist die Erkenntnis, dass die Umkehr der Polarisation größtenteils über Sauerstoffbewegung ablaufen kann — ein Hinweis auf einen Weg zu extrem energiearmem Schalten. Für den Laien bedeutet das: Indem Wissenschaftler lernen, wie sich jedes Atom in diesen winzigen Kristallen bewegt, finden sie verlässliche Wege, künftige Speicherschips zu verkleinern und zu verbessern, die den Alltagselektronik zugrunde liegen.

Zitation: Geng, WR., Wang, BR., Zhu, YL. et al. Roadmap of phase transitions in hafnia-based superlattice films. Nat Commun 17, 4676 (2026). https://doi.org/10.1038/s41467-026-71265-7

Schlüsselwörter: Hafnia-Ferroelectrics, Phasenübergänge, Supergitter-Filme, nichtflüchtiger Speicher, Sauerstoffionenbewegung
