Die Rolle des Helmholtz-Potentials bei der elektrokatalytischen Aktivität

Warum diese winzige Grenze wichtig ist

Aus Wasser Wasserstoffkraftstoff zu machen klingt einfach: Strom anlegen und Blasen erscheinen. Die eigentliche Vorgänge spielen sich jedoch in einer wenigen Nanometer dünnen Zone ab, in der die Metallelektrode auf die Flüssigkeit trifft. Diese Arbeit zeigt, dass die elektrische Landschaft in jener schmalen Zone, bekannt als Helmholtz-Schicht, Reaktionen entweder verlangsamen oder deutlich erleichtern kann. Indem man lernt, diese unsichtbare Barriere zu steuern, lässt sich die Gestaltung günstigerer und effizienterer Katalysatoren für Geräte wie Elektrolyseure und Brennstoffzellen verbessern.

Von Edelmetallen zu intelligenteren Oberflächen

Die Industrie will knappe Metalle wie Platin und Iridium durch kostengünstigere Optionen ersetzen und dabei trotzdem schnelle und effiziente Wasserstoffbildung sicherstellen. Frühere Experimente zeigten etwas Rätselhaftes: Eine dünne Schicht aus Nickelhydroxid-Clustern auf Metallelektroden beschleunigte Reaktionen wie die Wasserstoffentwicklung deutlich, selbst wenn das Basismetall selbst wenig aktiv war. Zunächst erklärten Wissenschaftler dies als lokale chemische Zusammenarbeit zwischen Metall und Nickelhydroxid. Spätere Studien zeigten jedoch, dass die Reaktionsrate nicht einfach mit der Menge an Grenzfläche zwischen den beiden Materialien korrelierte, was darauf hindeutet, dass ein eher globaler Oberflächeneffekt wirkt.

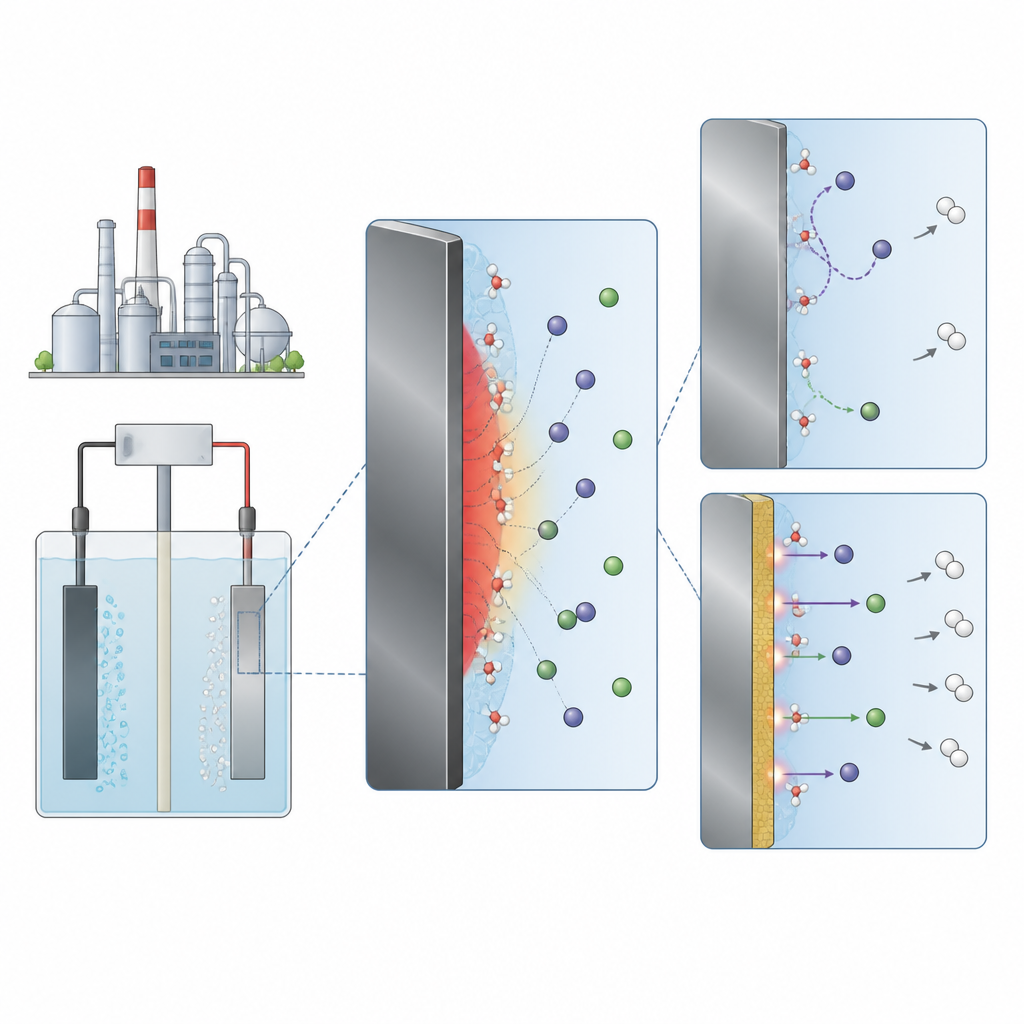

Die verborgene Spannungswand sichtbar machen

Die Autorinnen und Autoren konzentrieren sich auf den elektrischen Potentialabfall, der sich natürlicherweise bildet, wenn ein Metall ein Elektrolyt berührt. Elektronen im Metall und Ladungen in der Flüssigkeit ordnen sich neu, bis ein Gleichgewicht entsteht, wodurch in der Grenzschicht eine kompakte Zone getrennter Ladung verbleibt. Diese geladene Zone, hier als Helmholtz-Potential beschrieben, wirkt wie eine Energiebarriere, die Ionen überwinden müssen, um die Oberfläche zu erreichen und zu reagieren. Ist diese Barriere hoch, werden reaktive Ionen wie Protonen vom Metall weggedrängt, und die umliegenden Wassermoleküle werden stärker geordnet und starrer, wodurch der Ladungstransfer erschwert wird. Ist sie niedrig, drängen Ionen an die Oberfläche und das Wassernetz wird flexibler, was die Reaktion erleichtert.

Die Verbindung von Oberflächenspannung und Reaktionsgeschwindigkeit

Um dieses Verhalten zu erfassen, erweitern die Forschenden die klassische Butler–Volmer-Gleichung, ein Standardwerkzeug zur Beschreibung, wie Strom von angelegter Spannung in der Elektrochemie abhängt. Sie fügen einen expliziten Term für das Helmholtz-Potential hinzu, das davon abhängt, wie die Austrittsarbeit (work function) des Metalls mit dem chemischen Potential des Elektrolyten verglichen ist. Innerhalb dieses Rahmens zeigen sie, dass für die Wasserstoffentwicklungsreaktion die messbare „zusätzliche Spannung“, die erforderlich ist, um einen gegebenen Strom zu treiben, nahezu linear mit dem Helmholtz-Potential skaliert. Wenn sie experimentelle Daten vieler verschiedener Metalle einfügen, fallen die Punkte auf die vorhergesagte Linie, sofern die Grenzflächenbarriere der maßgebliche limitierende Faktor ist. Aus der Anpassung leiten sie eine physikalische obere Grenze dafür ab, wie schnell eine ideale Metalloberfläche unter typischen Bedingungen Wasserstoff entwickeln könnte.

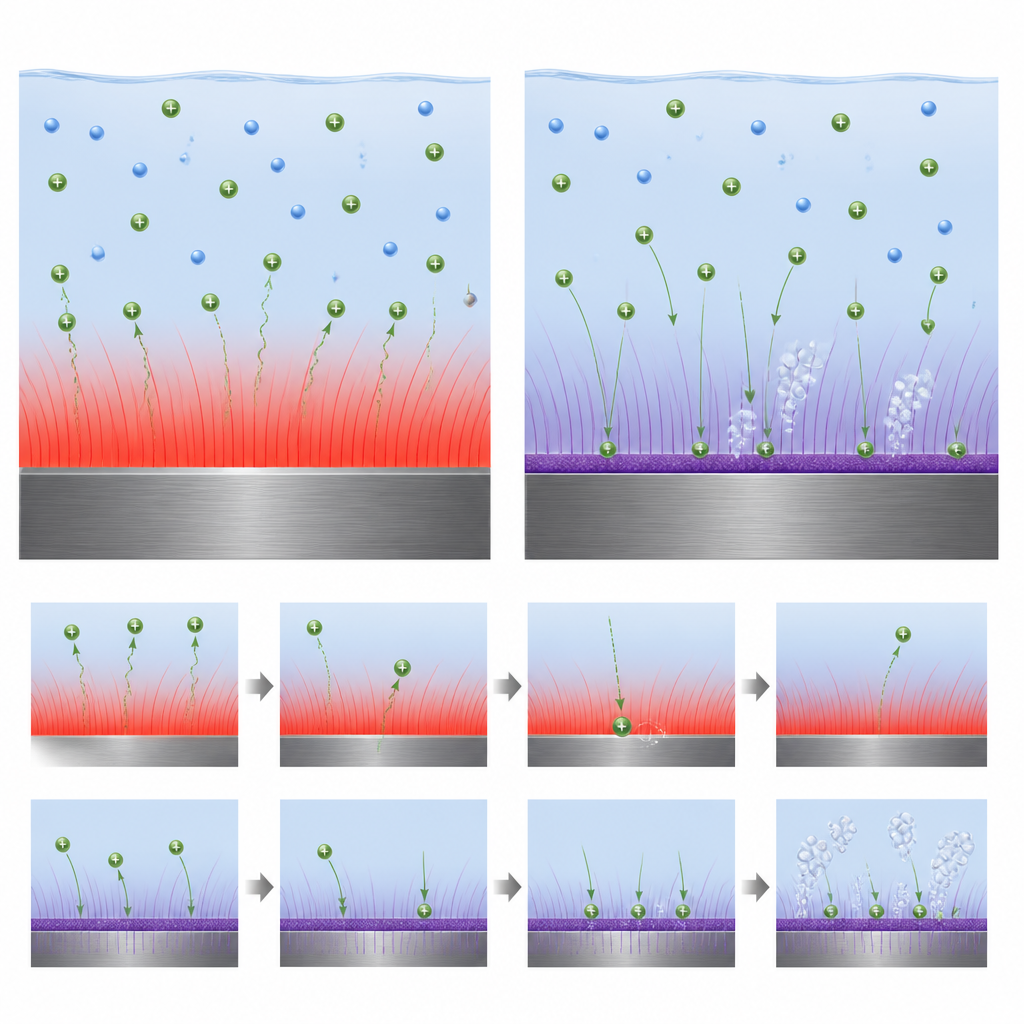

Wie eine Dünnschicht die Barriere aufweicht

Die Studie wendet sich dann einem besonders nützlichen Trick zu: dem Aufbringen einer ultradünnen Halbleiterschicht von nur ein bis zehn Nanometern Dicke auf ein Metall. Weil Halbleiter Ladung anders speichern als Metalle, können sie einen großen Teil des Potentialabfalls im Festkörper statt in der Flüssigkeit aufnehmen. Das Modell zeigt, dass eine solche Schicht das Helmholtz-Potential an der äußeren Oberfläche je nach Dicke, Ladungsträgerdichte und Dielektrizitätskonstante um mehr als die Hälfte verringern kann. Bei Dotierung mit vielen mobilen Ladungsträgern beginnt die Grenzfläche fast wie ein Metall zu wirken, jedoch mit einer deutlich freundlicheren elektrischen Landschaft für Ionen. Das hilft zu erklären, warum Nickelhydroxid- und verwandte Beschichtungen auf Metallen wie Platin oder Gold so häufig die Raten von Wasserstoffentwicklung, Wasserstoffoxidation und Sauerstoffreduktion erhöhen.

Gestaltungsregeln für bessere Katalysatoren

Aus dieser kombinierten Theorie- und Datenanalyse schlagen die Autorinnen und Autoren einfache Richtlinien für den Aufbau verbesserter elektrochemischer Grenzflächen vor. Erstens: Wählen oder modifizieren Sie Elektrodmaterialien so, dass ihre Austrittsarbeit dem chemischen Potential des Elektrolyten möglichst nahekommt, was die Helmholtz-Barriere natürlich senkt. Zweitens: Verwenden Sie dünne Halbleiter- oder Hydroxidschichten mit geeigneten Bandlagen und hoher Ladungsträgerdichte, um einen Teil des Potentialabfalls in den Festkörper zu verlagern und die lokale Ionenkonzentration zu erhöhen. Drittens: Stimmen Sie die Elektrolytzusammensetzung so ab, dass sich ihr chemisches Potential verschiebt. Sobald die unerwünschte Oberflächenbarriere minimiert ist, können traditionelle Regeln der Oberflächenchemie, wie das Sabatier-Prinzip zur Abwägung der Bindungsstärke von Reaktionszwischenstufen, zur Feinabstimmung des Katalysators genutzt werden. Kurz gesagt: Die Arbeit argumentiert, dass die Kontrolle des unsichtbaren Spannungsabfalls an der Feststoff–Flüssiggrenze genauso wichtig ist wie die Wahl der richtigen Atome an der Oberfläche und liefert eine klare Roadmap für die Gestaltung der nächsten Generation von Elektrokatalysatoren.

Zitation: Chemin, A., Godeffroy, L., Amans, D. et al. The role of the Helmholtz potential on electrocatalytic activity. Nat Commun 17, 4547 (2026). https://doi.org/10.1038/s41467-026-70980-5

Schlüsselwörter: Wasserstoffentwicklungsreaktion, Elektrokatalyse, Helmholtz-Potential, Dünnschichtkatalysatoren, elektrochemische Grenzfläche

Mehr auf der Website der Forschungsgruppe: https://www.arsenechemin.com/
